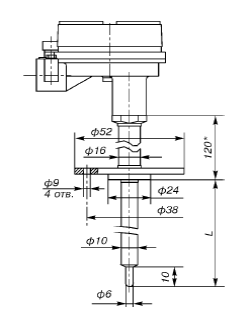

Интеллектуальный преобразователь
температуры Метран – 281-1
Интеллектуальный
преобразователь температуры (ИПТ) Метран-281-1 предназначен для точного
измерения температуры в составе автоматических систем управления
технологическими процессами. Использование интеллектуального преобразователя
температуры допускается в нейтральных, а так же агрессивных средах, по
отношению к которым материал защитной арматуры является коррозионностойким.
Используется для
определения температуры воздуха в печи.
Конструктивно ИПТ состоит
из первичного преобразователя и электронного преобразователя (ЭП), встроенного
в корпус соединительной головки. В качестве первичного преобразователя
используются чувствительные элементы из термопарного
кабеля КТМС (ХА). ЭП преобразует сигнал первичного преобразователя температуры
в унифицированный выходной сигнал постоянного тока 4-20 мА.
Технические
характеристики:
·
диапазон
измеряемых температур: от -50 до 1000 оС;
·
пределы
основной допускаемой погрешности: ±1 оС;
·
выходной
сигнал: 4 – 20 мА;
·
климатическое
исполнение: по ГОСТ 15150 (от -40 до +70 оС);
·
давление:
до 6,3 МПа;
·
группа
виброустойчивости: IV;
·
питание:
24 В;
·
время
включения (при нулевом времени демпфирования): 5 с;
·
время
обновления показаний: 0,5 с;
·
гальваническая
развязка входа от выхода;
·
повышенная
защита от электромагнитных помех;
·
срок
службы: не менее 6 лет.
Датчик давления газа Cerabar M PMP45
Служит для определения
абсолютного давления аммиака в системе газопровода.
Технические
характеристики:
·
диапазон
измерения: от 1кПа до 1 МПа;
·
температура
газа: от -70 до 800 оС;
·
основная
абсолютная погрешность: не более 0,2 %;
·
выходной
сигнал: 4 – 20 мА;
·
рабочий
диапазон температур: от -40 до +125 оС;
·
питание:
24 В;
·
срок
службы: не менее 5 лет.
Вихревой расходомер Prowirl 72W
Вихревые расходомеры
работают по принципу вихревой дорожки Кармана. Вихри возникают на препятствии и
чередуются позади него. Частота образования вихрей прямо пропорциональна
скорости потока.
Расходомер установлен на
входе в печь служит для контроля и регулирования расхода аммиака, попадающего в
печь.
Технические
характеристики:
·
диапазон
измерения: от 0,16 до 50 м3/ч;
·
температура
газа: от -200 до +400 оС;
·
давление
газа: от 90 до 400 кПа;
·
основная
абсолютная погрешность: не более 0,25 %;
·
выходной
сигнал: 4 – 20 мА;
·
исполнение
корпуса: IP67;
·
питание:
24 В;
·
срок
службы: не менее 8 лет.
Электромагнитный клапан (нормально
закрытый) Belt 500RM
Электромагнитный клапан
400RM разработан для применения в местах, где нет дублирующих электролиний. В
случае отключения энергии, 400RM перекрывают линию, что обеспечивает отключение
подачи газа.
Используется для
подключения баллонов с аммиаком и азотом к системе газопровода, а так же для
включения и отключения подачи газа в печь.
Технические
характеристики:
·
максимальное
рабочее давление: 2 МПа;
·
срабатывание:
менее 1 с;
·
рабочая
температура: от -30 до +60 оС;
·
степень
защиты: IP65;
·
класс
изоляции: Н;
·
питание:
220 В, 50 Гц;
·
срок
службы: не менее 6 лет.
Исполнительный механизм
МЭО-40/63-0,63-99К
Применяются для
управления заслонками при подаче пара в сушилки, темперирующие машины и
варочные котлы.
Состав механизма:
электродвигатель, редуктор червячный, блок сигнализации положения, рычаг
ручного управления, болт заземления, упоры.
Наличие планетарной
ступени в редукторе механизма позволяет использовать ручной привод независимо
от включения или выключения электропривода.
Механизм имеет блок
положения выходного вала с токовым выходом 4...20 мА.
Технические
характеристики
·
номинальный
крутящий момент на выходном валу: 40 Нм.
·
номинальное
время полного хода выходного вала: 63 с.
·
номинально
значение полного хода выходного вала: 0,63 оборота.
·
потребляемая
мощность: 95 Вт.
·
масса:
8 кг.
·
питание:
220 В, 50 Гц.
Режим
работы механизма повторно-кратковременный реверсивный с частотой включений до
320 в час и продолжительностью до 25 % при нагрузке на выходном валу в пределах
от номинальной противодействующей до 0,5 номинального значения сопутствующей.
Допускается работа механизма в течении 1 часа с частотой включений до 630 в 1
час и продолжительностью включений до 25 % со следующим повторением не менее
чем через 3 часа. Интервал времени между включением и выключением на обратное
направление не менее 50 мкс.
По защищенности от
попадания внутрь механизма частиц пыли и воды механизмы имеют степень защиты IP54 по ГОСТ 14254-80. Механизмы изготавливаются
для работы при температуре –30…+50 oС и
влажности до 95 %.
Стационарный зонд отбора газа SP210-H
Зонд используется для
отбора пробы газа из газопровода на выходе из печи. Внутри зонда производится
фильтрация газа от пыли и охлаждение. Для начала отбора пробы газа необходимо
подать на вход 4-5 В.
Технические
характеристики:
·
максимальная
температура газа: 1000 оС;
·
температура
окружающей среды: от -20 до +80 оС;
·
питание:
220 В, 50 Гц;
·
размер (Ш x Вx Г): 170 x 220 x 230 мм.
·
вес: 6,5 кг.
Инфракрасный
газоанализатор AFRISO
Непрерывно работающий недисперсный инфракрасный измерительный прибор, измеряющий
и отображающий концентрацию. Основой метода измерения является поглощение
инфракрасного излучения многоатомными гетероядерными
молекулярными газами. Оптимальная чувствительность, а также высокая
селективность по отношению к другим компонентам в пробе газа достигаются за
счет оптопневматических приемников излучения,
оптимизированных в зависимости от применения. Измерительная конструкция с
термостатом позволяет охватывать мельчайшие диапазоны измерения.
Электрохимическим датчиком может дополнительно
производиться измерение концентрации кислорода. Диапазон измерения
для кислорода до 25 %.
Газоанализатор используется
для определения степени диссоциации аммиака.
Технические характеристики:
·
питание:
220 В, 50 Гц;
·
время
анализа: 2 с;
·
выходной
сигнал: 4 – 20 мА.
