Задача.  Дан временной ряд:

t

1

2

3

4

5

6

7

8

9

yt

10

14

21

24

33

41

44

47

49

Необходимо:

1. Определить наличие тренда  ;

2. Построить линейную модель ;

3. Построить точечный и интервальный прогнозы на два шага вперед (для вероятности Р=70%).

Отобразить на графике фактические данные, результаты расчетов и программирования.





Решение

 1. Определение наличия тренда

Гипотезу о равенстве дисперсий проверим с помощью Двухвыборочного F-теста для дисперсий, который можно найти среди инструментов Анализа данных (рис. 1.1)

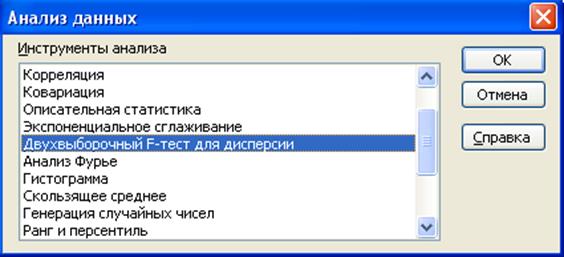

Рис. 1.1  Вызов надстройки Excel Анализ данных

Вводим данные для выполнения F-теста, указывая интервал для первой и второй переменных (рис. 1.2). Результат выполне­ния F-теста приведен на рис. 1.3. Анализируя результаты выполнения двухвыборочного F-теста для проверки гипотезы о равенстве дисперсий, приходим к выводу, что исправленные выборочные дисперсии  различаются, но различие не больше  F критического 6,56<9,12, следовательно, различие незначимо.

Рис. 1.2  Введение данных для двухвыборочного F-теста

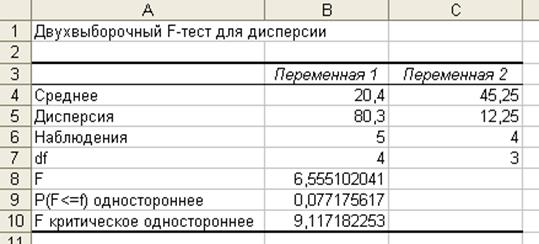

Рис. 1.3.  Результат выполнения для дисперсии

Выбираем инструмент анализа Двухвыборочный t-тест с одинаковыми дисперсиями (рис. 1.4). Вводим данные. Ре­зультат выполнения t-теста приведен на рис. 1.5, анализируя который убеждаемся, что тренд есть (5,18>2,36).

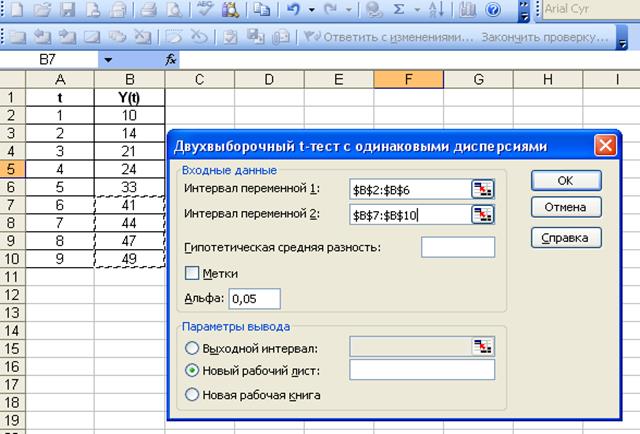

Рис. 1.4. Ввод данных для двухвыборочного t-теста с одинаковыми дисперсиями.

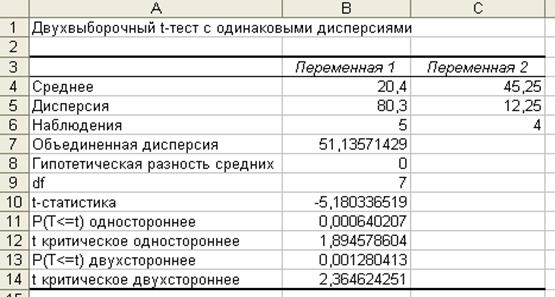

Рис. 1.5. Результат выполнения t-теста

2. Построение линейной  модели

Оценка параметров модели с помощью надстройки Excel Анализ данных. Построим линейную модель регрессии Y от t. Для проведения регрессионного анализа выполним следующие действия:

·        Выберем Сервис Анализ данных

·        В диалоговом окне Анализ данных выберем инструмент Регрессия;

·        В диалоговом окне Регрессия в поле Входной интервал Y введем адрес диапазона ячеек $B$2:$B$10, который представляет зависимую переменную;

·        В поле Входной интервал X введем адрес диапазона $A$2:$A$10;

·        Выберем параметры Вывода – Новый рабочий лист;

·        В поле график подбора поставим флажок;

·        В поле остатки поставим флажки  (рис. 1.6)

Рис. 1.6  Ввод данных в окно Регрессия

   Результат регрессионного анализа приведен на  рис. 1.7. и  1.8.

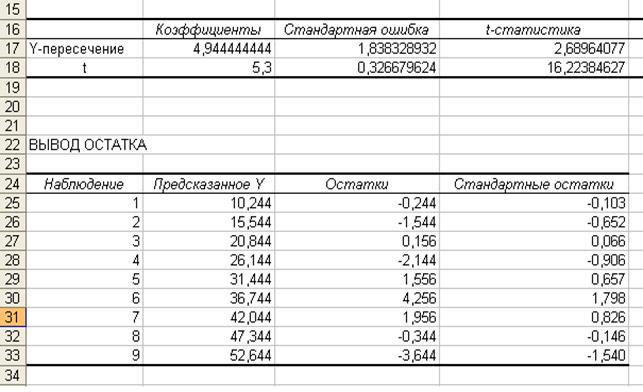

Рис. 1.7  Результат регрессионного анализа и вывод остатков

На основе данных таблицы можно утверждать, что  имеет вид:

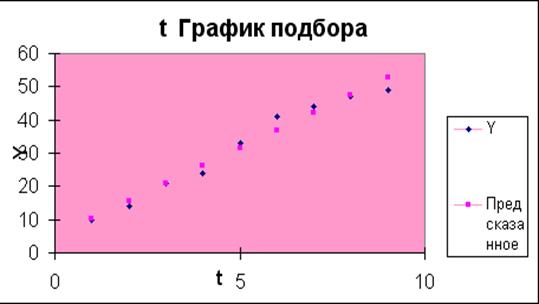

Рис. 1.8  График подбора

1. Построим линию тренда. Для этого

2. Кликнем правой кнопкой мыши на одном из рядов диаграммы.

3.      Выберем команду Добавить линию тренда из контекстного ме­ню.

4.      Выберем тип регрессии:

- линейный

- полиномиальный 2 степени

- полиномиальный 3 степени

- степенной

- экспоненциальный

Вкладке  Параметры установим флажки в полях:

- показывать уравнение на диаграмме

- поместить на диаграмме величину доверительной аппроксимации R(рис.1.9)

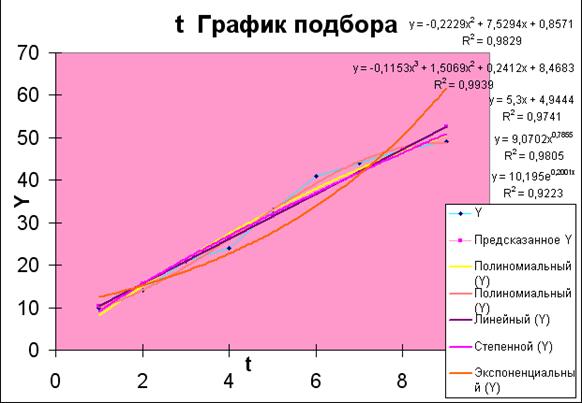

Рис. 1.9  Уравнения регрессии и их графики

Выбор наиболее адекватного уравнения регрессии определяется максимальным значением коэффициента аппроксимации R2: чем ближе значение R2 к единице, тем более точно регрессионная модель соответствует фактическим данным.

Вывод: Максимальное значение коэффициента детерминации R2 =0,9939 присуще полиномиальному уравнению регрессии 3 степени.

Это уравнение регрессии и его график приведены на отдельной диаграмме рассеяния (рис. 1.10):

Рис. 1.10  График полиномиальной зависимости 3 степени.

Рассчитать параметры уравнения можно вручную с помощью компьютера по формулам:                  (рис. 1.11)

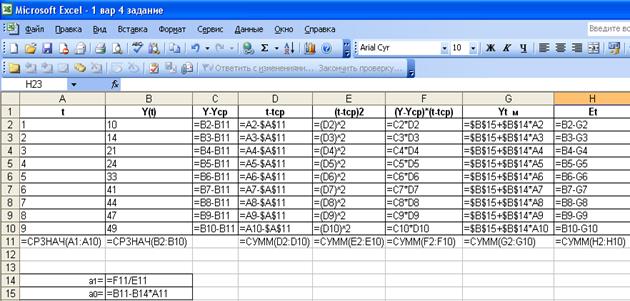

Рис. 1.11  Формульный вид расчета вспомогательных величин

Рис. 1.12  Результат расчета вспомогательных величин

 3. Построение точечного и интервального прогнозов на два шага вперед.

Для вычисления точечного прогноза на 2 шага вперед в построенную модель подставляем соответствующие значения фактора t = n+k:

Для построения интервального прогноза рассчитаем доверительный интервал. Примем значение уровня значимости , доверительная вероятность равна 70 %, а критерий Стьюдента при  по таблице t-статистики Стьюдента равен 1,12.

Ширину доверительного интервала вычислим по формуле:

, где





3,502,

3,707.

Далее вычислим верхнюю и нижнюю границы прогноза:

В результате получаем таблицу:

Рис. 1.13 Построение интервального прогноза

  Отобразим на графике фактические данные, результаты расчетов и прогнозирования.

- Построим первый ряд «Фактические данные» и второй ряд «Сглаживание» с помощью инструмента Мастер диаграмм:

- Тип диаграммы – график;

- В строку «Диапазон» введем диапазон ячеек: =Лист1!$B$2:$B$10 (рис.1.14). Получаем график фактических данных (рис. 1.15).

Рис. 1.14  Ввод данных в строку «Диапазон»

Рис. 1.15 График фактических данных

Построим график простой скользящей средней, при помощи которой сгладим значения y(t). Значения простой скользящей средней могут быть найдены так: СервисАнализ данныхСкользящее среднее. Заполним строки (рис.1.16):

Рис. 1.16  Заполнение строк для нахождения скользящей средней

Значения простой скользящей средней отображены на рис. 1.17 они располагаются в ячейках В14:В20.

 В области графика кликнем правой кнопкой мыши. Из появившегося меню выберем параметр Исходные данные (рис. 1.17). В поле Имя введем название Ряда1 «Фактические данные».

В этом же окне нажмем кнопку Добавить для добавления еще одного Ряда, для построения графика скользящей средней:

В поле Имя введем: «Сглаживание»

В поле Значения введем: =Лист1!$B$14:$B$20 (рис. 1.17)

Рис. 1.17  Построение рядов

 Построим линию точечного прогноза по данным из  рис. 1.13:

Для этого аналогичным образом добавим ряд 3, заполним строки:

В поле Имя введем: «Прогноз»

В поле Значения введем: =Лист1!$С$2:$B$12

    Построим линии интервального прогноза:

Добавим Ряд 4:

В поле Имя введем: «Прогноз верхние границы»

В поле Значения введем: =Лист1!$D$2:$D$12

Добавим Ряд 5:

В поле Имя введем: «Прогноз нижние границы»

В поле Значения введем: =Лист1!$E$2:$E$12 (рис. 1.18)

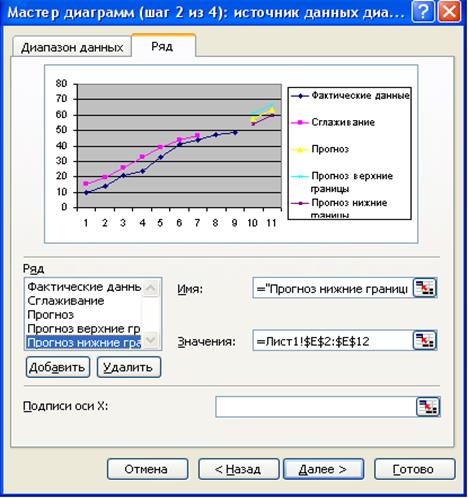

Рис. 1.18 Построение границ прогноза

Таким образом, графический результат моделирования и прогнозирования нашей модели  представлен на рис. 1.19:

Рис. 1.19  Результаты моделирования и прогнозирования
