Содержание

Аннотация. 2

Введение. 3

1. Характеристика предприятия как источника загрязнения атмосферы.. 4

2. Карта-схема расположения объектов предприятия. 4

3. Расчеты массовых выбросов. 6

4. Бланки инвентаризации. 25

5. Определение категории опасности предприятия. 29

6. Определение платы за выбросы.. 29

Заключение. 31

Список литературы.. 32

Аннотация

В работе проведен анализ выброса загрязняющих веществ по предприятию ЗАО «Галлоп»: предприятие г. Новосибирска производящее сельскохозяйственное оборудование.

В работе проведен расчет выбросов, составлен бланк инвентаризации выбросов, определена категория опасности предприятия, проведен расчет платы за выбросы.

Введение

Развитие научно-технической революции связанные с  ней  грандиозные масштабы  производственной деятельности человека привели   к   большим позитивным  преобразованиям  в  мире  –  созданию  мощного  промышленного  и сельскохозяйственного  потенциала.

Но  вместе  с  тем   резко   ухудшилось состояние окружающей  среды.  Загрязнение  атмосферы,  как  части  экосферы, достигает угрожающих размеров.

В связи с этим приобретает актуальность определение валовых выбросов на предприятиях, расчет платы за выбросы.

Цель данной работы – проведение расчета по определению выбросов загрязняющих веществ на конкретном предприятии.

В работе поставлены следующие задачи:

1. Привести характеристику предприятия как источника загрязнения атмосферы;

2. Показать карту-схему расположения объектов предприятия;

3. Провести расчеты массовых выбросов;

4. Составить бланки инвентаризации;

5. Провести определение категории опасности предприятия;

6. Провести определение платы за выбросы.

1. Характеристика предприятия как источника загрязнения атмосферы

В этом разделе рассматриваются все производственные участки предприятия, как потенциальные объекты загрязнения атмосферного воздуха.

Анализируются источники выделения и источники выбросов. Приводится кратко режим работы участка, перечень и количество используемых материалов, наличие газоочистки, способ удаления загрязняющих веществ. В качестве объекта исследования выбрано торгово-производственное предприятие г. Новосибирска ЗАО «Галлоп». Основными видами деятельности ЗАО «Галлоп» являются производство и продажа сельскохозяйственного машинного оборудования.

Предприятие занимает производственную площадку размером 200 х 300 м, на территории предприятия располагаются

·        Административный корпус

·        Механический участок

·        Сварочный участок

·        Участок окраски

·        Склад готовой продукции

·        Котельная

·        Склад топлива

Численность предприятия составляет по состоянию на 1.12.2005 года 98 человек.

2. Карта-схема расположения объектов предприятия

В данном разделе приводится схема расположения объектов предприятия на производственной площадке в масштабе 1:1000. Показываются места источников выбросов, указывается направление на север. Приводится экспликация объектов предприятия. Карта - схема расположения объектов предприятия представлена на рис. 1



                                                                    1 – административный корпус

     направление ветра                                  2 – производственный участок (механический)

                                                                      3 - сварочный участок

                                                                      4 --   участок окраски

                                                                      5 – склад готовой продукции

                                                                      6 – котельная

                                                                     7 – склад топлива

Экспликация

Номер на генеральном плане

Объект

1

Административный корпус

2

Механический участок

3

Сварочный участок

4

Участок окраски

5

Склад готовой продукции

6

Котельная

7

Склад топлива

3. Расчеты массовых выбросов

В данном разделе приводятся расчеты массовых выбросов загрязняющих веществ по всем производственным участкам.

Определим массовые выбросы загрязняющих веществ от котлоагрегатов котельной и сопутствующего склада топлива. Исходные данные пред­ставлены ниже в таблице 1. Характеристика топлива приведена в таблице 2. Котельная работает в отопительном режиме.

Для котельной проанализировать режим ее работы, нагрузку оборудо­вания, обосновать выбор максимального расхода топлива. При оформлении расчетной части привести расчетные формулы со всеми пояснениями. Пара­метры оборудования выбираются из справочной литературы и материалов курса. Недостающие параметры принимаются самостоятельно, выбор пара­метров обосновывается. Результаты расчетов выбросов по каждому участку желательно оформить в табличном виде.

Таблица 1

Исходные данные

№ варианта

Тип котлоагрегата

Кол-во котлов

Вид топлива

Степень очистки, %

Расход топлива,

т/год

1

Е-1/9

2

1

80

1200

Характеристика топлива приведена в табл. 2

Таблица 2

Тип топлива

Q`, Ккал/кг

Зольность, %

Содержание серы, %

1

Уголь каменный, ГР

6045

14.3

0.5

Валовый выброс твердых частиц в воздух с дымовыми газами, рассчитывается по формулам при сжигании твердых топлив определяется по формуле:

где В – расход топлива на работу котлоагрегата за отчетный период на номинальной (максимальной) нагрузке, т/год;

 – доля твердых частиц, улавливаемых в золоуловителях (в расчете не учитывается влияние сероулавливающих установок);

 – доля золы, уносимой газами из котла (доля золы топлива в уносе), принимается равной 20 для топок с пневмомеханическими забрасывателями и решеткой с поворотными колосниками

 – зольность топлива на рабочую массу, %;

* – потери тепла от механической неполноты сгорания топлива, %, принимаются равными 6,5 % для топок с пневмомеханическими забрасывателями и решеткой с поворотными колосниками

*  – низшая рабочая теплота сгорания топлива, МДж/кг.

= 0,01*1200*(1-0,2) (20*14,3 + 6,5 *1,45/32,68 ) = 2748,4 т/год

1 калория = 4,18 Дж

Q` = 6045/4,18 = 1446,17 кДж/кг = 1,45 МДж/кг

В расчете на два котла количество выбросов твердых частиц удваивается и составляет 5496,8 т/год

Количество серы диоксида SO2 M , г/с, выбрасываемой в атмосферный воздух с дымовыми газами, рассчитывается по формуле:

В – расход топлива на работу котлоагрегата при номинальной (максимальной) нагрузке, кг/с;

*   – содержание серы в рабочей массе топлива, %;

. – доля серы оксидов, связываемых летучей золой в котле, для каменных углей марки Г равны 0,08

 – доля серы оксидов, улавливаемых в мокром золоуловителе попутно с улавливанием твердых частиц. Доля серы оксидов, улавливаемых в сухих золоуловителях, принимается равной нулю.

= 0,02*1200 * 0,5 (1 – 0,08) (1-0)*103 = 11040 г/с

Валовый выброс серы диоксида, поступающего в атмосферный воздух с дымовыми газами дымовыми газами т/год, рассчитывается по формуле:

 = 0,02*1200*0,5 (1-0,08) (1-0) = 11,04 т/год

или в расчете на два котла валовый выброс серы диоксида составляет 11,04 т/год

Выполнить расчет рассеивания примесей в приземном слое атмосферы. Объект обследования - котельная, расчеты выбросов от которой выполнены в контрольной работе № 1. Определяются приземные концентрации веществ на территории предприятия (2-3 точки), на границе санитарно-защитной зоны и в жилой зоне. Площадка предприятия размером 200x300 м, месторасполо­жение дымовой трубы выбирается самостоятельно. Размер санитарно-защитной зоны 100 м, расстояние до ближайшей жилой зоны от границы предприятия - 300 м. Проводится анализ уровня загрязнения воздуха, при необходимости предлагаются мероприятия по снижению выбросов.

Параметры дымовой трубы приведены в таблице № 3.

Таблица 3

№ варианта

Высота трубы, м

Диаметр устья, м

Температура газов, град С

1

25

0.6.

260

Решение:

Высота выброса и скорость газового потока. С увеличением высоты трубы и скорости выбрасываемого газового потока эффективность рассеивания  загрязнений   увеличивается, т.е. рассевание выбросов происходит в большем объеме атмосферного воздуха, над большей площадью поверхности земли.



Схема рассеивания и распределения концентраций вредных веществ в приземном  слое атмосферы под факелом высокого и мощного источника выбросов.

Методика расчета рассеивания в атмосфере вредных веществ, содержащихся в выбросах, основана на определении концентраций этих веществ (мг/м3) в приземном слое воздуха. Степень опасности загрязнения приземного слоя атмосферного воздуха выбросами вредных веществ определяется  по наибольшему рассчитанному значению концентрации вредных веществ, которое может установиться на некотором расстоянии от источника выброса при наиболее неблагоприятных метеоусловиях (скорость ветра достигает опасного значения, наблюдается интенсивный турбулентный вертикальный обмен и др.).Расчет рассеивания выбросов  проводится по ОНД-86 «Методика расчета концентраций в атмосферном воздухе вредных веществ содержащихся в выбросах предприятий»

Методика расчета приземных концентраций:

Максимальная приземная концентрация вредного вещества (, мг/м3) при выбросе газовоздушной смеси из точечного источника с круглым устьем достигается при неблагоприятных метеоусловиях на расстоянии (м)    от источника:

для горячих источников (>> 0)



Н - высота трубы, м;

- масса выбрасываемого в атмосферу в единицу времени вещества, г/с;

 - разность температур  выбрасываемых газов и  атмосферного воздуха

- полный расход выбрасываемых газов на срезе трубы, м3 /с определяется по формуле

                    , где   (4)



(м) - диаметр устья источника;

 (м/с) - средняя скорость выхода газов из источника выбросов;

 - безмерный коэффициент, учитывающий влияние рельефа. Для равнинного ландшафта ;

*                  - коэффициенты, определение которых дано ниже.

А  -коэффициент стратификации атмосферы, для Западной Сибири равен 200

* - коэффициент, учитывающий скорость оседания вредных веществ в атмосфере

Для газовых выбросов,мелкодисперсных аэрозолей (пыли, золы и т. п.), скорость упорядоченного оседания которых практически равна 0

Коэффициенты  и , учитывающие подъем факела под трубой

 Значение этих коэффициентов определяются по вспомогательным величинам, вычисляемым в свою очередь по конструктивным параметрам:

















Коэффициент определяется по формуле:



 при



      при



 В случаях, когда    коэффициент   вычисляется при



Коэффициент при  определяется в зависимости от :

а) = 1                                                     при   ;

б)  при

 Для горячих источников расстояние (м) от источника выбросов до точки, в которой приземная концентрация  (мг/м3) при неблагоприятных метеоусловиях достигает максимального значения , определяется по формуле



, где

безразмерный коэффициент  при  < 100 находится по формулам:



            при ;



      при ;



        при ;

Расчет:



Н -высота трубы, м;

- масса выбрасываемого в атмосферу в единицу времени вещества, г/с;

 - разность температур  выбрасываемых газов и  атмосферного воздуха

*       - полный расход выбрасываемых газов на срезе трубы, м3 /с определяется по формуле

Принимаем температуру атмосферы равной 20 С



 = 3,14*0,62/4 * 0,5 = 0,1413 м3

   = 1000 * 0,52 * 0,6/ 252 (260-20) = 0,001

 = 1/(0,67+0,1*√0,001 + 0,34*3√0,001) = 1,41

 = 0,65 * 3√0,5*240/25 = 1,09

 = 0,532*1,092 – 2,13*1,09 + 3,13 =1,44

 = 200*5496,8* 1*1,41*1,44*1/252 √0,5*240 = 226,49 мг/м3

 = 800*(1,093) = 1036

 = 2,48 (1+0,283√1036 ) = 9,5

 = 5-1/4 * 25*9,5 = 237,6 м

Площадка предприятия размером 200x300 м, месторасполо­жение дымовой трубы выбирается самостоятельно. Размер санитарно-защитной зоны 100 м, расстояние до ближайшей жилой зоны от границы предприятия - 300 м.

Найдем значения приземных концентраций на расстоянии 100 м и 300 м от источника:

- 100м – Х / Хм  = 100/237,6= 0,42

- 300м – Х / Хм  = 300/237,6= 1,26

S = 3 (Xi / Хм)4 - 8 (Xi / Хм)3 + 6(Xi / Хм)2 при  Xi / Хм ≤1

 S (100 м)= 3 (Xi / Хм)4 - 8 (Xi / Хм)3 + 6(Xi / Хм)2 = 3 0,424 – 8*0,423 + 6*0,422 = 0,22-0,59+1,06 = 0,69

S = 1.13 / (0.13 (Xi / Хм)2  + 1)  при 1< Xi / Хм  ≤ 8;

 S (300 м)= 1.13 / (0.13 (Xi / Хм)2  + 1)  = 1,13/0,13*0,422 + 1 = 1,1

Тогда найдем значения приземной концентрации вредного вещества:

 Сi  = S * Cм

С (100м) =0,42 * 226,49 = 95,12 мг/м3

С (300м) =1,26* 226,49* =285,37  мг/м3

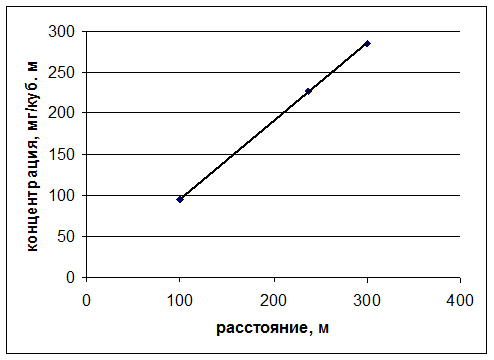

График рассеивания примесей в приземном слое атмосферы представлен на рис.

Рисунок. График рассеивания примесей в приземном слое атмосферы

Далее проведем расчет выбросов загрязняющих веществ по производственным участкам.

Исходные данные

№ вари анта

Сварочный участок

Механический участок

Участок окраски

Тип электро­дов

Режим работы, час/день

Тип и кол-во единиц

Режим работы, час/день

Вид материала

Тип ЛКМ

Способ окраски

Режим работы, час/день

1

МР-3

МР-4

3

Токарный станок-2

Фрезерный станок-1

Сверлильный станок-2

3

4

4

Сталь

МЛ-152

ПФ-115

Р-4

Уайт-спирит

пневматиче­ский

3

Таблица 2

Сварочный участок

Тип электрода

Расход электродов, кг/год

1

МР-3

300

2

МР-4

350

Таблица 3

Механический участок

Тип станка

Использование СОЖ

1

Токарный

Масло

2

Фрезерный

Масло

3

Шлифовальный

Эмульсол

4

Сверлильный

-

5

Заточной

-

Таблица 4

Участок окраски

Тип ЛКМ

Расход ЛКМ, кг/год

1

МЛ-152

500

2

ПФ-115

550

3

НЦ-11

600

4

НЦ-218

650

5

НЦ-223

700

6

Р-4

200

7

Уайт-спирит

200

8

№646

300

9

№648

300

Участок сварки металла

При ручной дуговой сварке используются штучные электроды марки МР-4, годовой расход которых составляет 1500 кг. Режим работы поста – 6 часов в день и 240 дней в году.

Газовая резка металла (сталь углеродистая) толщиной 5-20 мм производится в течение 0,3 часа в день (250 дней в году). Одновременно сварка и резка металлов не производится.

Источник №3 (организованный)

РАСЧЕТ ВАЛОВЫХ ВЫБРОСОВ

Источник загрязнения №3 (организованный)

Ручная дуговая сварка штучными электродами

Расчет выбросов ЗВ от сварки металлов

Вид сварки: Ручная дуговая сварка сталей штучными электродами

Электрод (сварочный материал): МР-4

Расход сварочных материалов, кг/год:, B =350

Время работы сварочного оборудования, час/сутки:, S = 3

Число дней работы участка в году:, DR = 240

Время работы сварочного оборудования, час/год:,_T_ = DR * S = 240 * 3=720

Максимальный расход сварочных материалов за день, кг:, BMAX = 6

Удельное выделение сварочного аэрозоля, г/кг расходуемого материала GIS = 10.8, в том числе:

Примесь:0123 Железа оксид

Удельное выделение загрязняющих веществ, г/кг расходуемого материала.GIS =8.19

Валовый выброс ЗВ , т/год

М = GIS * B/10^6 = 8.19 * 1200/10^6 = 0.009828

Максимально разовый выброс ЗВ, г/с _G_=GIS * BMAX/3600/_S_= 8.19 * 6/3600/6 = 0.00227

Примесь:0143 Марганец и его соединения

Удельное выделение загрязняющих веществ, г/кг расходуемого материала.GIS =1.08

Валовый выброс ЗВ , т/год _M = GIS * B/10^6 = 1.08 * 1200/10^6 = 0.001296

Максимально разовый выброс ЗВ, г/с _G_=GIS * BMAX/3600/_S_= 1.08 * 6/3600/6 = 0.0003

Примесь:0344 Фториды (в пересчете на фтор)

Удельное выделение загрязняющих веществ, г/кг расходуемого материала.GIS =1.53

Валовый выброс ЗВ , т/год _M = GIS * B/10^6 = 1.53 * 1200/10^6 = 0.001836

Максимально разовый выброс ЗВ, г/с _G_=GIS * BMAX/3600/_S_= 1.53 * 6/3600/6 = 0.00042



Примесь

Выброс т/год

Выброс г/сек

Железо оксид

0.009828

0.00227

Марганец и его соединения

0.001296

0.0003

Фториды (в пересчете на фтор)

0.001836

0.000425

Источник №4 (организованный) Механический участок

РАСЧЕТ ВАЛОВЫХ ВЫБРОСОВ

РАСЧЕТ выбросов ЗВ от резки металлов

Вид резки: Газовая

Разрезаемый материал: Сталь углеродистая

Толщина материала, мм, L= 20

Фрезерный статок

, ч ,: _S_ =0.3

Число дней работы участка в году, DR = 250

Время работы участка в году, час, _T_ =DR * _S_= 250 * 0.3 = 75

Длина реза в год, B =90

Удельное выделение сварочного аэрозоля, г/м реза, GM =9

Удельное выделение сварочного аэрозоля, г/ч, GT =200 в том числе

Примесь:0143 Марганец и его соединения

Удельное выделение , г/м реза .GM =0.13

Удельное выделение , г/ч .GT = 3

Валовый выброс ЗВ , т/год _M = GM * B/10^6 = 0.13 * 90/10^6 = 0.0000117

Максимально разовый выброс ЗВ, г/с _G_=GT/3600= 3/3600 = 0.000833

Примесь:0123 Железо оксид

Удельное выделение , г/м реза .GM = 8.87

Удельное выделение , г/ч GT = 197

Валовый выброс ЗВ , т/год M = GM * B/10^6 = 8.87 * 90/10^6 = 0.000798

Максимально разовый выброс ЗВ, г/с _G_=GT/3600= 197/3600 = 0.0547

Примесь:0337 Углерода оксид

Удельное выделение, г/м реза .GM = 2.93

Удельное выделение, г/ч GT = 65

Валовый выброс ЗВ, т/год M = GM * B/10^6 = 2.93 * 90/10^6 = 0.0002637

Максимально разовый выброс ЗВ, г/с _G_=GT/3600= 65/3600 = 0.01806



Примесь:0301 Азот (IV) оксид (Азота диоксид)

Удельное выделение , г/м реза .GM = 2.4

Удельное выделение , г/ч .GT = 53.2

Валовый выброс ЗВ , т/год _M = GM * B/10^6 = 2.4 * 90/10^6 = 0.000216

Максимально разовый выброс ЗВ, г/с _G_=GT/3600 = 53.2 /3600 = 0.01478

Код

Примесь

Выброс т/год

Выброс г/сек

0123

Железо оксид

0.000798

0.0547

0143

Марганец и его соединения

0.0000117

0.000833

0301

Азот (IV) оксид (Азота диоксид)

0.000216

0.01478

0337

Углерода оксид

0.0002637

0.01806



 Участок лакокраски:

Состав лакокрасочных материалов и массовые выбросы

ЛМ-152

Содержание компонента  "х" в летучей части  ЛКМ, %

Валовый  выброс, кг/год

спирт н-бутиловый

20,85

0,10425

спирт изобутиловый

9,59

0,04795

уайт-спирит

13

0,065

сольвент

14,07

0,07035

ксилол

39,76

0,1988

бензин

2,73

0,01365

ПФ-115

Содержание компонента  "х" в летучей части  ЛКМ, %

Валовый  выброс, кг/год

ксилол

50

0,300

уайт-спирит

50

0,300

стирол

20

0,060

НЦ-11

Содержание компонента  "х" в летучей части  ЛКМ, %

Валовый  выброс, кг/год

бутилацетат

25

0,1625

этилацетат

25

0,1625

спирт н-бутиловый

10

0,065

спирт этиловый

15

0,0975

толуол

25

0,1625

НЦ-218

Содержание компонента  "х" в летучей части  ЛКМ, %

Валовый  выброс, кг/год

ацетон

7

0,049

бутилацетат

10

0,70

спирт н-бутиловый

15

0,0105

спирт этиловый

10

0,0105

этилцеллозольв

8

0,56

толуол

50

0,35

НЦ-223

Содержание компонента  "х" в летучей части  ЛКМ, %

Валовый  выброс, кг/год

ацетон

7

0,014

бутилацетат

10

0,02

спирт н-бутиловый

15

0,03

спирт этиловый

15

0,03

этилцеллозольв

8

0,016

толуол

45

0,09

Р-4

Содержание компонента  "х" в летучей части  ЛКМ, %

Валовый  выброс, кг/год

ацетон

26

0,052

бутилацетат

12

0,024

толуол

62

0,0124

№ 646

Содержание компонента  "х" в летучей части  ЛКМ, %

Валовый  выброс, кг/год

ацетон

7

0,014

спирт н-бутиловый

15

0,03

спирт этиловый

10

0,02

бутилацетат

10

0,02

этилцеллозолы

8

0,016

№ 648

Содержание компонента  "х" в летучей части  ЛКМ, %

Валовый  выброс, кг/год

ацетон

7

0,021

спирт н-бутиловый

15

0,045

спирт этиловый

10

0,03

бутилацетат

10

0,03

этилцеллозолы

8

0,024

Результаты расчета выбросов предприятию представлены в табл.

Наименование участка

Наименование выбрасываемого загрязняющего вещества

Максимально разовый выброс, г/сек

Валовый выброс, т/год

Котельная

Сажа, углеводороды

5,49

5496,8

Механический участок

Железо оксид

Марганец и его соединения

Азот (IV) оксид (Азота диоксид)

Углерода оксид

0.000798

0.0000117

0.000216

0.0002637

0.0547

0.000833

0.01478

0.01806

Сварочный участок

Железо оксид

Марганец и его соединения

Азот (IV) оксид (Азота диоксид)

Углерода оксид

0.000798

0.0000117

0.000216

0.0002637

0.0547

0.000833

0.01478

0.01806

Участок лакокраски

спирт н-бутиловый

спирт изобутиловый

Уайт-спирит

Сольвент

Ксилол

Бензин

Стирол

Бутилацетат

Этилацетат

спирт этиловый

толуол

Ацетон

Этилцеллюлоза

0,000284

0,00004795

0,000365

0,00007035

0,0004988

0,00001365

0,00006

0,0009565

0,0001625

0,000188

0,0006149

0,000115

0,000616

0,284

0,04795

0,365

0,07035

0,4988

0,01365

0,06

0,9565

0,1625

0,188

0,6149

0,15

0,616

4. Бланки инвентаризации

Под выбросом понимается поступление вредного (загрязняющего) вещества из передвижных и стационарных источников в атмосферу, а вредным (загрязняющим) веществом признается химическое или биологическое вещество либо смесь таких веществ, которые содержатся в атмосферном воздухе и которые в определенных концентрациях, превышающих предельно допустимые нормативы, оказывают вредное воздействие на здоровье человека и окружающую среду.

Основными целями инвентаризации выбросов являются: получение исходных данных для оценки степени влияния выбросов загрязняющих веществ на атмосферный воздух и установления нормативов предельно допустимых выбросов вредных (загрязняющих) веществ в атмосферный воздух как в целом по предприятию, так и по отдельным источникам загрязнения атмосферного воздуха; определение количественных характеристик выбросов загрязняющих веществ; определение перечня вредных (загрязняющих) веществ, подлежащих государственному учету и нормированию для рассматриваемого объекта; оценка эффективности работы пылегазоочистного оборудования (сооружения, состоящего из одного или нескольких аппаратов по очистке вредных (загрязняющих) веществ, вспомогательного оборудования и коммуникаций), предназначенного для улавливания из выбросов или вентиляционного воздуха вредных (загрязняющих) веществ с целью предотвращения загрязнения атмосферного воздуха); оценка эффективности использования сырьевых ресурсов и утилизации отходов на предприятии; планирование работ по охране атмосферного воздуха. Инвентаризация выбросов, согласно Правилам, осуществляется посредством проведения инструментальных замеров и (или) составления расчетов выбросов вредных (загрязняющих) веществ. Она проводится периодически один раз в пять лет, а также в случае реконструкции или изменения технологии производства, появления новых стационарных источников выброса вредных (загрязняющих) веществ.

Бланк инвентаризации выбросов загрязняющих веществ в атмосферу на 2006  г.

Раздел 1. Источники выделения загрязняющих веществ

Наименование производства, цеха, участка

Номер источ­ника загряз­нения атмо­сферы

Номер источника выделения

Наименование источника выде­ления загряз­няющих веществ

Наименование выпускаемой продукции

Время рабо­ты источника выделения, часов

Наименование загряз­няющего вещества

КодЗВ

Количество ЗВ, отходящего от ис­точника выделения, т/год

В сутки

За год

А

1

2

3

4

5

6

7

8

9

Котельная

1

1

Топка

-

8

2880

Сажа, углеводороды

1

2748,4

Котельная

2

2

Топка

-

8

2880

Диоксид серы

2

11,04

Сварочный участок

3

3

МР-3

Азот диоксид

Углерода диоксид

3

0.01478

0.01806

Сварочный участок

4

4

МР-4

Железо оксид

Марганец и его соединения

4

0.0547

0.000833

Механический участок

5

5

Токарный

0.0547

Механический участок

6

6

Фрезерный

0.000833

Механический участок

7

7

Шлифовальный

0.01478

Механический участок

8

8

Сверлильный

0.01806

Механический участок

9

9

Заточной

0.01806

Лакокрасочный участок

10

10

МЛ-152

спирт н-бутиловый

спирт изобутиловый

Уайт-спирит

Сольвент

Ксилол

Бензин

Стирол

Бутилацетат

Этилацетат

спирт этиловый

толуол

Ацетон

Этилцеллюлоза

0,284

0,04795

0,365

0,07035

0,4988

0,01365

0,06

0,9565

0,1625

0,188

0,6149

0,15

0,616

Лакокрасочный участок

11

11

ПФ-115

Лакокрасочный участок

12

12

НЦ-11

Лакокрасочный участок

13

13

НЦ-218

Лакокрасочный участок

14

14

НЦ-223

Лакокрасочный участок

Р-4

Лакокрасочный участок

Уайт-Спирит

Лакокрасочный участок

№ 646

Лакокрасочный участок

№ 648

5. Определение категории опасности предприятия

Категория опасности предприятия (КОП) рассчитывается по формуле:

где G- масса выброса i-го ЗВ k-ым источником, (т/год);

ПДК  - среднесуточная предельно-допустимая концентрация 1-го ЗВ, мг/м

а - степень вредности i-го ЗВ по отношению к вредности сернистого газа, зависит от класса опасности вещества.

для классов опасности от 1 до 4 соответственно равна 17, 1.3, 1.0, 09; т - количество источников выбросов;

n - количество ЗВ.

КОП = 0,748 * 104

Предприятие относится ко второй категории опасности.

6. Определение платы за выбросы

Плату за годовой выброс, руб./год, рассчитаем по формулам

П1 = ∑ Сi mi τ / 106

где   Сi – ставка платы, руб.;  mi – фактический выброс данного загрязняющего компонента, г/с (если mi > ПДКi , то в формулу) подставляют значение ПДКi ); τ – время работы источника в течение года, с.

 Сi = Нi * К

где   Нi  - базовый норматив платы за выброс 1 т загрязняющего вещества в пределах допустимых выбросов, руб.; К – коэффициент экологической ситуации данного региона по атмосферному воздуху, К=1,0

Плата за сверхлимитные выбросы П2, руб./год, рассчитывается по формуле:

П2 = 5  ∑ Сi`  (mi  - ПДВi) τ / 106

где    Сi`  - ставка платы при сверхлимитных выбросах, руб.

  Сi`  = Нi`  * K

где  Нi`  - базовый норматив платы за выброс 1 т загрязняющего вещества при сверхлимитных выбросах, руб.; К = 0,8

Общая плата за выброс П рассчитывается по формуле

П= П1 + П2

П1 = (26,4 * 0,4947+ 0,8 *0,204) *8000 * 3600 / 106 = 380,82

П2 =  5 *(132 *0,8 (0,4947-0,15)+ (4,0* 0,8 (0,204 -5,0)* 8000* 3600) / 106 = 3031,64 руб

П = 380,82+3031,64=  3412,47 руб./год

Заключение

Таким образом, установлено, что рассматриваемое предприятие относится ко второй категории опасности.

Предприятие занимается продажей и производством сельскохозяйственного машинного оборудования.

Предприятие занимает производственную площадку размером 200 х 300 м, на территории предприятия располагаются

·        Административный корпус

·        Механический участок

·        Сварочный участок

·        Участок окраски

·        Склад готовой продукции

·        Котельная

·        Склад топлива

Виды загрязняющих веществ, выбрасываемым предприятием в атмосферу: сажа, углеводороды, спирт н-бутиловый, диоксид серы, спирт изобутиловый, уайт-спирит, сольвент, ксилол, бензол, стирол, бутилацетат, этилацетат, спирт этиловый, толуол, ацетон, этилцеллюлоза, азот диоксид, углерода диоксид, железо оксид, марганец и его соединения

Плата за выбросы составляет 3412,47 руб./год

Список литературы

1. Букс И.И., Фомин С.А. Экологическая экспертиза и оценка воздей­ствия на окружающую среду (ОВОС): Программа курса и учебные материа­лы. - М: Изд-во МНЭПУ, 1997. - 214 с.

2. Васильев С.А., Фомин С.А. Экологическая экспертиза и оценка воз­действия   на  окружающую   среду:   Учебно-методическое   пособие.   -  М.: МНЭПУ, 2003. - 344 с.

3. Дьяконов К.Н., Дончева А.В. Экологическое проектирование и экс­пертиза: Учебник. - М.: Аспект Пресс, 2002. - 322 с.

4 Максименко Ю.Л., Горкина И.Д. Оценка воздействия на окружаю­щую среду: Пособие для практиков. - М.: РИФИА, 1996. - 346 с.

5. Берлянд М.Е. Прогнозирование и регулирование загрязнений атмо­сферы. - Л.: Гидрометиоиздат, 1985. - 272 с.

6. Муравьев   А.   Г.   Оценка   экологического   состояния   природно-антропогенного комплекса: Учебное пособие / Федерация экологического образования. —2-е изд., доп. и расш. — СПб.: Крисмас+, 2000. — 128 с.

7. ерп О.М., Виниченко В.Н., Хотулева М.В. Экологическая оценка и экологическая экспертиза. - М.: СэС, 2001. - 309 с.

8. Василенко В.А. Экологическое обоснование хозяйственных реше­ний: Аналитический обзор / В.А. Василенко. - Новосибирск: ГПНТБ, 2001. -137 с. (Экология. - Вып. 60).

9. Ли Н. Экологическая экспертиза: Учебное руководство. - М.: Эко-прос, 1995.-234 с.

10. Порфирьев Б.Н. Экологическая экспертиза и риск технологий. - М.: ВИНИТИ, 1990.-124 с.

11. Рыбальский Н.Г., Жакетов О.Л., Ульянова А.Е. Экологические ас­пекты экспертизы проектов. - М.: ВНИИИПИ, 1989. - 98 с.

12. Сметанин В.И. Защита окружающей среды от отходов производства и потребления: Учебник. - М.: КолосС, 2003. - 230 с.

13. Инженерная защита поверхностных вод от промышленных стоков: Учебн. пос. / Д.А. Кривошеим, П.П. Кукин, В.Л. Лапин и др. - М.: Высшая школа, 2003.-344 с.

14. Бондалетова Л.И., Бондалетов В.Г., Новиков ВТ., Алексеев Н.А. Лакокрасочные материалы и покрытия на их основе: Методическое пособие по выполнению практических заданий. - Томск: Изд. ТПУ, 2002. - 41 с.

15. Бондалетова Л.И., Новиков В.Т., Алексеев Н.А. Расчет выбросов за­грязняющих веществ при сжигании топлива в котлоагрегатах котельных: Методическое пособие по выполнению практических заданий. - Томск: Изд-во ТПУ, 2000. - 39 с.
