Введение.............................................................................................................. 3

1. Теоретические аспекты образования молний........................................... 4

1.1. Образование молнии............................................................................................................... 4

1.2. Типы молний............................................................................................................................ 5

2. Практическое исследование молний и меры защиты от них................ 14

2.1. Исследование молний........................................................................................................... 14

2.2. Защита от молнии.............................................................................................................. 15

Заключение...................................................................................................... 20

Список использованной литературы........................................................... 21

Введение

Удары молнии представляют опасность для жизни людей, наносят ущерб народному хозяйству и личной собственности граждан, вызывая пожары и взрывы. Особенно опасна молния в сельской местности. Характер сельскохозяйственных работ связан с пребыванием людей в открытой местности даже в плохую погоду. Протяженные воздушные линии разного назначения (электрические, телефонные и радиотрансляционные) достаточно часто поражаются молнией и являются тем путем, по которому очень высокие напряжения, создаваемые на проводах молнией, проникают в жилые дома и хозяйственные помещения. Возникающие в результате этого разряды с проводки на землю могут поразить находящихся поблизости людей и воспламенить деревянные конструкции дома.

В городах наличие высоких зданий, принимающих на себя удары молнии, и насыщенность их хорошо заземленными трубопроводами (систем водоснабжения, канализации, отопления) создают более благоприятные условия для защиты от молнии. Однако и в городах молния может быть причиной гибели людей и разрушений. Особенно опасны поражения молнией пожароопасных и взрывоопасных промышленных зданий и сооружений.

Опасность поражения людей, а также хозяйственные убытки неизмеримо уменьшаются, если жилые дома, общественные здания и производственные сооружения надлежащим образом защищены от молнии. В открытой местности необходимо соблюдение во время грозы определенных мер предосторожности.

Цель работы: описать сущность образования молнии и методы защиты от молнии.

- описать процесс образования молнии;

– обозначить и дать характеристику основным типам молний;

– провести исследование молний;

– обозначить мероприятия по защите от молнии.

1. Теоретические аспекты образования молний

1.1. Образование молнии

Атмосферное электричество (молния) представляет собой электрический разряд в атмосфере между облаками и землей или между разноименными зарядами облаков. В большинстве случаев нижняя часть грозовых облаков заряжается отрицательно, а на поверхности индуцируется положительные заряды. Так образуется как бы гигантский заряженный конденсатор, одной обкладкой которого служит грозовое поле, а другое земля.

По мере концентрации зарядов увеличивается напряженность электрического поля этого конденсатора при достижении величины 300 кВ/м создается условие для возникновения молнии. Воздействие зарядов молнии могут быть двух видов: молния – поражает здание и установки (непосредственно удар молнии), молния оказывает вторичное воздействие, объясняемые электростатической и электромагнитной индукцией.

Электростатическая индукция проявляется тем, что на изолированных металлических предметах наводятся опасные электрические потенциалы, вследствие чего возможно искрение между отдельными металлическими элементами конструкций и оборудования.

В результате электромагнитной индукции, обусловленными быстрыми изменением значения тока молнии в металлических незамкнутых контура, наводятся электродвижущие силы, что приводит к опасности искрообразования между ними в местах сближения этих контуров.

1.2. Типы молний

Различают пять типов молнии: линейную, чечеточную или "ракетную", огонь св. Эльма, шаровую и разветвленную.

Огонь Святого Эльма (St Elmos Fire) - один из видов молнии, представляющий собой кольцевидное или пучкообразное свечение заостренных предметов, в том числе шпилей башен, концов рей и топов мачт кораблей. Неудивительно, что раньше это явление сильно поражало воображение многих и, в частности, моряков, которые воспринимали такое свечение как предупреждение святого Эльма (покровителя моряков) о приближении грозы. Суть этого явления заключается в том, что при усилении электрического поля поверхность некоторых тел получает электрический заряд высокого потенциала, вследствие чего происходит пробой электрического сопротивления воздуха у верхушек заостренных предметов, где наблюдается истечение электрического заряда.

Линейная молния – это гигантский электрический искровой разряд между облаками или между облаками и земной поверхностью, проявляющийся обычно вспышкой света и сопровождающийся громом. Наиболее часто возникает в кучево-дождевых облаках. Длина молнии может составлять несколько км, диаметр десятки см и длительность- десятые доли секунды. Энергия, выделяемая при ударе молнии, достигает многих миллиардов джоулей. Температура в шнуре составляет по разным источникам от 10 до 30 и даже до 50 тысяч градусов.

Появление шаровой молнии, как правило, связано с грозовой деятельностью протекающей в атмосфере, поэтому прежде чем пытаться понять ее внутреннее строение, необходимо представить те внешние условия, в которых происходит ее образование и существование.

Рассмотрим, каким образом происходит образование обычной молнии, и какие электрические процессы сопутствуют этим явлениям. В результате трения падающих капель воды о воздух происходит их электризация, величина которой определяется относительной скоростью движения в воздухе и энергией связи внешних электронов в атомах составляющих молекулы воды и воздуха. Знак заряда обусловлен тем, какие атомы, воды или встречного потока воздуха, легче отдают свои валентные электроны. В данном случае это будут капли воды, в состав которых входит водород относящийся к группе металлов.

Потеря электронов каплями воды будет происходить при их ускоренном движении относительно воздуха, так как положительный заряд, который образуется на каплях будет притягивать обратно электроны из окружающей среды, таким образом, при постоянной скорости устанавливается равновесие и заряд капли изменяться не будет.

Процесс ускоренного движения происходит в пределах области тучи, когда идет рост массы капли, за счет ее движения в среде насыщенной водяным паром. Ускорение при этом обуславливается за счет ускорения свободного падения минус ускорение, создаваемое за счет присоединения частиц пара и сопротивлением воздуха. За пределами тучи ускорение движения капли происходит под действием сил гравитации и сопротивления воздуха. По мере приближения к земле оно будет отрицательным, так как возрастает плотность воздуха, а за счет испарения уменьшается вес капли.

В результате сложного движения капли, ее заряд будет изменяться в процессе всего полета. При движении в верхней и средней области облака, когда капля испытывает положительное ускорение, а масса ее возрастает, она, теряя электроны, приобретает положительный заряд, в то время как окружающее пространство накапливает отрицательный заряд. При выходе из облака, когда ускорение становится отрицательным, а капля, на которой сосредоточен положительный заряд, испаряется, она теряет часть своего заряда. Но чем больший положительный заряд будет иметь окружающий воздух, в результате своего взаимодействия с потоком предыдущих капель, тем меньший положительный заряд будет терять капля. При падении на землю накопленные каплей положительные заряды заряжают последнюю.

Таким образом, при прохождении дождя или снега в области облака накапливается избыток электронов, т.е. отрицательный заряд. На поверхности и над поверхностью земли будет иметь место недостаток электронов, что соответствует положительному заряду. При этом над поверхностью земли уровень положительной ионизации воздуха, в основном, определяется температурным режимом и влажностью, так как от них зависит скорость испарения падающих капель. Положительно заряженная масса воздуха, расположенная над поверхностью земли, будет дрейфовать под действием электрического поля между облаком и землей вверх, создавая восходящие потоки. Кроме этого одноименно заряженные молекулы воздуха будут отталкиваться друг от друга с некоторой силой, которая в сумме с барометрическим давлением, существующем в положительно заряженном воздухе, будет равна давлению незаряженной воздушной массы. Таким образом, образуется область пониженной плотности воздушной массы, при

неизменном давлении во всем пространстве, которая будет подниматься вверх в среде атмосферы с большей плотностью за счет силы Архимеда.

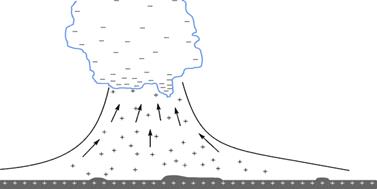

Рис. 1. Накопление зарядов в облаке.

С другой стороны на отрицательно заряженную часть облака, будет действовать сила притяжения со стороны положительно заряженной массы воздуха и земли, направленная вниз, сила Архимеда направленная вверх, а также сила направленная вверх за счет подъема положительно заряженной массы воздуха. В результате часть облака будет выноситься в верхние слои атмосферы, где в зависимости от высоты будет иметь место отрицательная температура, что может привести к образованию града.

Облако и восходящий поток воздуха при встречном движении образуют область нейтрализации зарядов. В области нейтрализации зарядов возникнет повышенное давление. Растекание нейтрально заряженного воздуха порождает турбулентность движущихся потоков.

Между разноименно заряженными ионами встречно-двигающихся потоков будет находиться своего рода изолятор из нейтрального газа, который все время пополняется за счет нейтрализации положительных и отрицательных ионов при их рекомбинации. За счет турбулентности движения потоков направление движения части массы воздуха и капель воды в туче совпадает в области, где происходит нейтрализация ионов и воздух «неподвижен», а ниже этой области направлен навстречу падающей капле. В результате такого движения капля, попадая в область «неподвижного» воздуха, будет отдавать этой области свои электроны, заряжая ее за счет положительного ускорения относительно окружающего воздуха. Следует учитывать, что капля в начале движения находилась в области с избытком электронов и, отдавая часть своих электронов, осталась отрицательно заряженной. При дальнейшем движении капли в области с положительными ионами, движущимися навстречу, происходит дальнейшая потеря электронов с ее стороны. В результате отрицательные заряды, накапливаемые в верхней и средней частях облака, будут перемещаться к границе раздела между положительно и отрицательно заряженными областями атмосферы. Сама граница раздела, состоящая из нейтрального газа также будет опускаться к земле.

По мере накопления зарядов на земле и в облаке возрастает напряженность электрического поля, а заряды будут сосредотачиваться на обращенных друг к другу поверхностях. Известно, что наибольшая напряженность поля будет на выступающих местах: молниеотводы, деревья, высотные сооружения. Наступает электрический пробой, образуется канал молнии и происходит нейтрализация зарядов накопленных в облаке и положительно заряженной массе воздуха. Пробой наступает не «в землю», а «в положительно заряженную область» воздуха, которая поднимается от земли и находится значительно ближе чем молниеотводы и высотные сооружения. Пробивается промежуток состоящий из «нейтрального» воздуха, который расположен между разноименными зарядами, а для этого не нужна разность потенциалов в миллиарды вольт, которая необходима для пробоя промежутков измеряемых километрами.

Явление пробоя примечательно тем, что плотность отрицательных зарядов изолирующего слоя из «нейтрального» воздуха с одной стороны, значительно превышает плотность положительных с другой, поэтому электроны, попадают при пробое в область с положительными ионами и перезаряжают последние. В результате отталкивания между отрицательными ионами образуется зона пониженного давления. Она обладает высокой электропроводностью и поэтому заполняется свободными электронами. Под действием электрического поля к этой зоне начинают перемещаться положительные ионы воздуха из окружающего пространства. Попадая на границу раздела положительно заряженные ионы частично рекомбинируют, а при дальнейшем перемещении к центру, под действием разницы давлений, перезаряжаются и выталкиваются электрическим полем. В процессе нейтрализации ионов образуется плазма, которая экранирует поле электронов и таким образом уменьшает взаимодействие электронов расположенных в зоне разряжения с окружающими ее положительными зарядами (радиус Дебая). Вокруг ствола молнии образуется достаточное для экранирования «количество» плазмы, препятствуя таким образом его разрушению. Образующаяся таким образом голова ствола молнии, к которой начинают перемещаться положительно заряженные ионы воздуха из окружающего пространства, оказывается слабо экранированной и электроны, стекая к ней, будут стремится к области с большим положительным потенциалом. Перемещение головы ствола молнии будет происходить к ближайшей положительно заряженной области. Последние распределены в пространстве случайно, поэтому перемещение головы выглядит зигзагообразным. В процессе нейтрализации ионы молекул воздуха будут подвергаться действию повышенного давления возникающему за счет встречного перемещения отрицательных и положительных ионов, что в свою очередь будет препятствовать их перемещению, а, следовательно и разрушению канала молнии.

Об устойчивости существования канала молнии говорит тот факт, что у автора этой гипотезы имеются записи регистрации разрядов под Санкт-Петербургом, длительность которых достигала 7 секунд и это были не единичные явления.

Таким образом, канал молнии в разрезе можно представить моделью, представленной на рисунке. Она являет собой своего рода «вакуумный» проводник, частично изолированный от внешнего пространства слоем ионизированного воздуха под высоким давлением, а также плазмой которая экранирует электрическое поле. При разрушении этого проводника происходит взрыв – заполнение разреженного пространства и разрушение оболочки канала молнии, что мы и слышим как гром. В конечном итоге перемещение головы молнии заканчивается там, где окажется сосредоточенным ближайший наибольший положительный заряд, который в состоянии нейтрализовать электроны поступающие по каналу молнии. Таким образом, происходит образование канала молнии и разряд накопленного электрического заряда через этот канал.

Рис. 2. Формирование ствола молнии:

1 – пространство насыщенное положительно заряженными ионами;

2 – область высокого давления;

3 – область, где происходит ионизация молекул воздуха электронами;

4 – область низкого давления занятая электронами.

В результате разряда, заряд земли и облака может значительно уменьшится, однако заряд ионов воздуха практически не меняется. Более того, если учесть, что ток, который протекает по каналу молнии, создает значительные магнитные поля, а сам канал обладает большой протяженностью, следовательно и индуктивностью, то возможно такое перераспределение, при котором заряд участка земли станет отрицательным, а облака положительным. Ионизированный воздух, который раньше отталкивался от земли, теперь будет к ней притягиваться. В результате положительно заряженное облако воздуха под действие электрических сил будет прижиматься к земле. Таким образом, образуется область, в которой достаточно долгое время существуют два противоположных связанных заряда – один из них сосредоточен в ионизированном воздухе, а другой в земле.

В этом случае разряд молнии будет происходить между отрицательно и положительно заряженными областями. При этом поток электронов будет двигаться вниз до тех пор, пока отрицательный заряд земли не станет его отталкивать. Таким образом поток электронов не доходит до земли, в которой произошло бы его растекание, а сосредотачивается в области положительно ионизированного воздуха, нейтральные молекулы которого являются изолятором. В данном случае речь идет об ионизированном воздухе. Та часть ионов воздуха, которая соприкасается с отрицательно заряженной частью облака рекомбинирует и становясь нейтральными. Таким образом, получается, что в пространстве существуют две области разноименных зарядов изолированных друг от друга. Такая изоляция не является стабильной.

Рис. 3. Устройство шаровой молнии:

1 – область низкого давления, занятая электронами;

2 – область, где происходит ионизация молекул воздуха электронами;

3 – область высокого давления (около 100000 атм.), в которой происходит рекомбинация положительно и отрицательно заряженных ионов и образуется экранирующий слой плазмы (радиус Дебая) и изоляции из нейтральных молекул воздуха;

4 – окружающее пространство, насыщенное положительно заряженными ионами.

В области с одноименно заряженными зарядами возникает разряженное пространство за счет отталкивания. В то же время на границе, где происходит нейтрализация положительно и отрицательно заряженных ионов будет присутствовать область повышенного давления, за счет их притяжения. Наличие области повышенного давления, в которой в основном находятся нейтральные молекулы, значительно уменьшает скорость перемещения ионов в этой области, а также увеличивает напряжение пробоя, которое определяется для газов способностью организации каналов. При рекомбинации будет происходить выделение энергии, в результате чего образуется плазма, которая в значительной степени экранирует электрическое поле, что так же ограничивает скорость встречного перемещения разноименных ионов воздуха. Эти процессы, в конечном счете, определяют время устойчивого существования структуры зарядов, которая называется шаровой молнией. В положительно ионизированную область пространства отрицательные заряды могут попадать не только в результате разряда в эту область новой молнии, они могут поступить туда по проводящим предметам попавшими хотя бы частично в эту область.

В литературе неоднократно описывалось, что шаровые молнии возникают из розеток. В случае с Рихманом, помощником Ломоносова, шаровая молния возникла из разорванного проводника от молниеотвода. Склонность появляться из дымоходов по всей вероятности объясняется тем, что сажа которая там содержится, является проводником, а сами трубы исполняют роль молниеотводов, причем, так как их нижний конец находится в области насыщенной положительными ионами, а не соединен в данном случае с отрицательно заряженной землей, как у молниеотводов, то, несмотря на свою высоту, они явно имеют преимущество перед последними по притягиванию шаровых молний, особенно если учитывать что разрушение отрицательного заряда в земле, за счет падающих положительно зараженных капель, под строениями происходит намного медленнее, например, если стены выполнены из изолирующих материалов (деревянные, сухой кирпич, и т.д.).

На основании вышеизложенного объясним реальное событие. В «Комсомольской правде» промелькнуло сообщение о том, что произошло поражение молнией девушки стоящей недалеко от дерева, в которое угодила молния. При этом пострадала одна туфля и кофточка, все остальное оказалось целым. В данном случае, после удара молнии в дерево, произошел перезаряд земли относительно окружающего воздуха.

Последующий разряд, но теперь уже из земли в положительно заряженный воздух, произошел через девушку. Через ту туфлю, которая лучше проводила электричество. А кофточка, которая обладала изолирующими свойствами и препятствовала перемещению электронов к положительно заряженным ионам воздуха, пострадала, так как не могла выдержать возникшего напряжения. Кроме этого, наибольшая плотность положительных ионов, вероятно, находилась на высоте этой кофточки.

Случаи обратного удара молнии из выступающих над земной поверхностью проводников в окружающую атмосферу с образованием шаровых молний внешне не отличаются от прямых ударов. Этот факт следует учитывать при проектировании и оценке эффективности действия различных устройств грозовой защиты.

2. Практическое исследование молний и меры защиты от них

2.1. Исследование молний

У нас в стране пожары от ударов молнии составляют около 7% по отношению к общему их числу и происходят в основном в сельской местности. По данным статистики в США каждый год от молнии погибает около 500 человек, а 1300 получают более или менее серьезные травмы. При этом подавляющее большинство несчастных случаев (до 90%) происходит также в сельской местности.

Плотность ударов молнии в землю сильно колеблется по регионам земного шара и зависит от геологических, климатических и других факторов. Есть на нашей планете места, где грозовая активность практически не прекращается, а есть, где гроз не бывает десятилетиями. Существуют и закономерности в распределении ударов молний. Количество гроз возрастает от полюсов земного шара к экватору. Кроме того, число молний резко сокращается в пустынях и увеличивается в регионах с интенсивными процессами испарения (во влажных тропических зонах плотность ударов молнии составляет до 20-30 разрядов на 1 км земли за год).

Даже понимая неравномерность распределения плотности ударов, впечатляет средняя цифра частоты грозовых разрядов в масштабах планеты - они ударяют во все, что стоит на земле, с интенсивностью около ста ударов в секунду! А самих гроз на планете бушует одновременно порядка 2000. Принимая во внимание столь большую интенсивность ударов молнии не удивительно, что даже в цивилизованных странах молния уносит множество жизней. Например, ежегодно от удара молнии во Франции погибает несколько десятков людей, в США около 100 человек, а в небольшом Зимбабве - до 160 (там однажды за месяц погибло 89 человек). По некоторым данным на Земле от молний гибнет около тысячи человек в год. Кроме человеческих жертв удары молний влекут и большое количество пожаров. Только в нашей стране 7% пожаров в жилых домах происходит от попадания молний.

2.2. Защита от молнии

Инструкцией по проектированию и устройству молниезащиты подразделяются на три категории. Предусмотрена молниезащита зданий и сооружений в зависимости от назначения, интенсивности грозовой деятельности в районе их расположения, а также от ожидаемого количества поражений молний в год по одной из трех категорий устройства молниезащиты и с учетом типа зоны защиты.

Зона защиты молниеотвода – это часть пространства, внутри которого здание или сооружение защищено от прямых ударов молнии с определенной степенью надежности.

Зона защиты типа А – надежность 99.5% и выше, зона Б – надежность 95% и выше. Наружные установки, отнесенные по устройству молниезащиты ко второй категории, защищают от прямых ударов молнии и статической индукции, а отнесенные к третей категории - только от прямых ударов молнии.

Наиболее часто возникают линейные молнии, длительность которых составляет десятые доли секунды. Такие молнии наиболее опасны при прямом ударе. В основном они поражают предметы, имеющие большую высоту, чем другие расположены по близости, по этому для защиты от молний используют молниеотводы, которые представляют собой возвышающиеся над защищаемым объектом металлические устройства, воспринимающие прямой удар молнии и отводящие молнии в землю.

При выполнении молниезащиты зданий и сооружений для повышения безопасности людей и животных необходимо заземлители молниеотводов (кроме углубленных) размещать в редко посещаемых местах, в удалении на 5 м и более от основных грунтовых и проезжих и пешеходных дорог. Защита от прямых ударов молнии зданий и сооружений, относимых к первой категории, выполняется отдельно стоящим стержневым молниеотводом устанавливаемым на защищаемом объекте.

В Германии более 25% ежегодных страховых выплат приходится на покрытие ущерба от молнии и импульсных перенапряжений.

В соответствии с международной лексикой системы молниезащиты имеют базовые разделы:

внешняя молниезащита – защита от прямого удара, включая молниеприемную часть, токоотводы и заземление;

внутренняя молниезащита – защита от наведенного и занесенного грозового потенциала посредством уравнивания потенциалов с применением ограничителей импульсных перенапряжений.

На примере развития нормативной базы промышленно развитых стран за последние 20 лет можно сделать вывод: молниезащита как набор норм, методов и средств является динамично развивающейся частью мировой техники.

Основополагающие нормы Российской Федерации в области молниезащиты, введенные в действие в 80-е годы, не отражают в полной мере современных достижений науки и техники. По мнению специалистов, при проектировании и реализации молниезащиты необходимо выполнить требования действующих норм и использовать эффективные методы и средства, представленные в стандартах МЭК (Международная электротехническая комиссия). В силу ряда причин (в том числе и нормативного характера) в России практически отсутствует промышленное производство специальных материалов и оборудования для устройства комплексной молниезащиты зданий.

В результате можно привести неполный перечень трудноразрешимых вопросов, с которыми сталкиваются застройщики, владельцы недвижимости и проектно-монтажные организации.

Реализация внешней молниезащиты на объекте, где молниеприемную часть и токоотводы необходимо выполнить независимо от строительных конструкций, зачастую равносильна изобретению. В результате часто приходится наблюдать «громоотводы», не обеспечивающие надежную защиту и имеющие минимальный срок эксплуатации. Выполненные из подручных материалов в построечных условиях устройства молниезащиты (в том числе и заземление) имеют, как правило, невысокую долговечность, недостаточную степень защиты от прямого удара, лишены средств защиты от занесенного и наведенного грозового потенциала.

Без использования элементов заводской готовности осуществить молниезащиту коттеджей и подобных зданий возможно только с применением отдельно стоящих стержневых молниеприемников. Как правило, застройщиков и владельцев не устраивает данное решение, т.к. нарушается архитектурная индивидуальность здания, а реализация может привести к значительным затратам.

Использование металлического кровельного покрытия (особенно металлочерепицы) в качестве молниеприемника может привести к разрушению и возгоранию кровельных конструкций.

Возникают трудности при устройстве молние- защиты на реконструируемых зданиях. На таких объектах дешевле выполнить внешнюю молниезащиту и заземление независимо от токоведущих строительных конструкций, чем определять их пригодность и реконструировать. Отсутствие элементов заводской готовности на рынке не позволяет эффективно и экономично реализовать молниезащиту данных объектов.

Электроустановки жилых, общественных и промышленных зданий, имеющих защиту от прямого удара молнии, как правило, не оснащены устройствами внутренней молниезащиты. С каждым годом все шире применяется в быту, управлении, промышленности и связи дорогостоящее и чувствительное к импульсным перенапряжениям информационно-технологическое оборудование, телекоммуникационные и автоматизированные системы. Их сохранность и безупречная работа требуют применения устройств защиты от грозовых и коммутационных перенапряжений.

Для выполнения вышеперечисленных задач необходимо использовать специальное, эффективно решающее проблему устройства комплексной молниезащиты оборудование высокого класса, к которому можно смело отнести продукцию германского производителя OBO BETTERMANN, представленного на российском рынке фирмой «АМНИС».

Оборудование и материалы этой марки предназначены для качественной реализации всех частей системы молниезащиты. В ассортимент предлагаемых устройств входят:

Молниеприемная часть и токоотводы - для приема прямого разряда и отвода тока молнии к заземлению.

Система проводников из антикоррозионных материалов. Молниеприемные проводники прокладываются по конькам, ребрам и кантам кровли. С проводниками соединяются молниеприемные стержни, установленные на выступающих частях кровли (кровельные шахты и т.п.). Токоотводы монтируются по скатам кровли и стенам для соединения молниеприемной части с заземляющим устройством и включают специальные элементы ввода в землю. Молниеприемные проводники, токоотводы и стержни крепятся на кровле, в стенах и строительных конструкциях зданий различными специальными держателями. В узлах соединений применяются специальные клеммы и соединители. Отдельные элементы испытаны импульсным током 50 кА и 100 кА.

Заземляющее устройство - для распределения энергии молнии в земле и обеспечения безопасных режимов работы электросетей.

Заземляющие устройства различного типа и исполнения комплектуются элементами заводской готовности из антикоррозионных материалов (круглые и плоские заземляющие проводники, стержни, болтовые соединители и клеммы, антикоррозионный бандаж).

Система уравнивания разового потенциала - для ликвидации разницы потенциалов между проводящими частями здания, электроустановки и заземлением.

Выполнение выравнивания потенциалов предусматривает соединение всех подлежащих заземлению проводников и металлических конструкций между собой и заземлением. Система комплектуется шинами, соединительными клеммами, хомутами и т.д.

Оборудование защиты от импульсных перенапряжений - для ограничения импульсов перенапряжения в сетях.

Разрядники, ограничители перенапряжения для ступенчатой защиты различных электрических и телекоммуникационных сетей, оборудования и приборов, включенные в систему уравнивания потенциалов.

Элементы заводской готовности из антикоррозионных материалов обеспечивают технологичность и минимальный срок монтажа на стадии строительства и на уже построенных зданиях любых конструкций с сохранением внешнего вида зданий и гарантированным длительным сроком эксплуатации.

Устройства защиты от перенапряжений, качество которых подтверждено знаками VDE, OVE, KEMA KEUR, MEEI, EZU, обеспечивают надежную защиту всех типов силовых, слаботочных сетей, оборудования, оргтехники и бытовых приборов.

Заключение

Атмосферные разряды имеют сокрушительную силу и их разнообразные последствия представляют серьёзную угрозу для жизни человека и его имущества.

Молнии, грозовой потенциал представляет для жизни человека и его имущества реальную и многообразную угрозу. Окружающая человека среда, по мере насыщения чувствительным современным электронным оборудованием, стала чрезвычайно уязвимой к воздействию атмосферных и коммутационных перенапряжений.

Грозовой потенциал проникает в здания в виде наведенных или занесенных импульсов перенапряжения в сетях и электропроводящих частях.

Импульсные перенапряжения также возникают в сетях при авариях и определенных режимах работы электрооборудования и потребителей.

По мере широкого распространения чувствительных к импульсным перенапряжениям современных электронных приборов, информационно-вычислительной техники и т.п., значительно увеличился ущерб от атмосферных разрядов.

Из перечисленного следуют выводы:

-         молнии, грозовой потенциал представляют для жизни человека и его имущества реальную и многообразную угрозу;

-         защита силовых и слаботочных сетей, оборудования и конечных потребителей - необходимая составляющая молниезащиты.

Список использованной литературы

1.     Базелян Э.М. Физика молнии и молниезащиты. – М.: Физматлит, 2001. - 319 с.

2.     Защита от молнии и импульсных перенапряжений. Эффективные решения //"Стройка" №27 2003.

3.     Ларионов В.П. Защита жилых домов и производственных сооружений от молнии. – М.: 1974. – 56 с.

4.     Троицкий О.А. Молнии - оружие богов. – М.: Информэлектро, 1998, 56 с.

5.     Характеристики грозовых воздействий и молниезащита: Сб. науч. тр. /Гос. н.-и. энерг. ин-т им. Г. М. Кржижановского; Отв. ред. Б.Н. Горин. – М.: ЭНИН, 1989. - 170 с.

6.     Чулафич М. Молния и защита от нее/Сокр. пер. с сербохорв. Р. Е. Мельцера; Под ред. А. В. Лебедева. – М.: Стройиздат, 1979. - 140 с.
