1. Назовите состав и задачи инженерно-геодезических изысканий

Инженерная геодезия изучает методы геодезического обеспечения при разработке проектов, строительстве и эксплуатации разнообразных сооружений, а также при изучении, освоении и охране природных ресурсов.

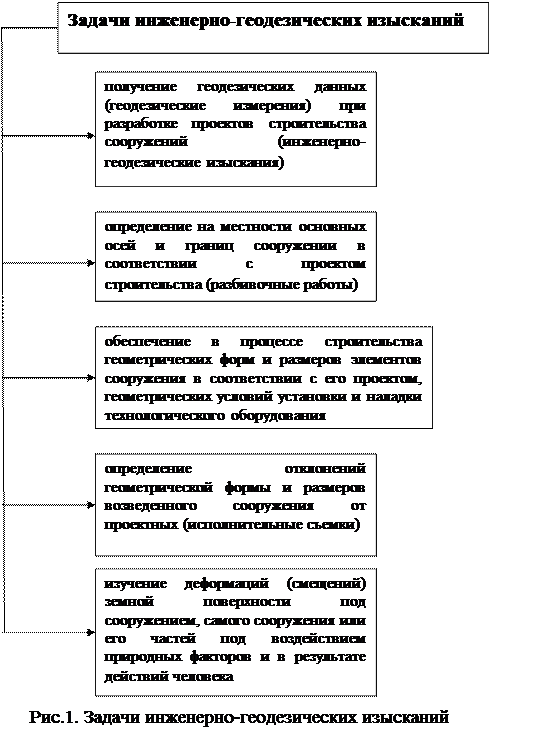

Несмотря на многообразие инженерных сооружений, при их проектировании и возведении решаются следующие общие задачи (рис. 1).

Для решения каждой из указанных задач применительно к разным видам сооружений существуют свои методы, средства и требования к точности их выполнения. Например, при инженерно-геодезических изысканиях в основном производят измерения для составления карт и планов, на которых изображают то, что есть на местности, а при строительстве здания, наоборот, определяют на местности то место, где здание должно располагаться по проекту. Конструкции здания устанавливают на предусмотренные проектом места с погрешностью 5.,10 мм, детали заводского конвейера—1...2 мм, а оборудование физических лабораторий (ускорителей ядерных частиц) — 0,2...0,5 мм

Научно-технический прогресс в геодезической отрасли привел к качественным изменениям в области инженерной геодезии. Наиболее перспективным направлением ее развития является широкое применение геоинформационных систем и технологий, основанных на цифровом представлении информации о местности и сооружениях и хранении ее в виде баз данных на ЭВМ. Цифровые модели местности позволяют получать графическую информацию в виде общепринятых карт, планов и профилей и могут использоваться непосредственно в системы автоматизированного проектирования железных, автомобильных дорог и других транспортных сооружений.

В состав инженерно-геодезических изысканий входят:

- сбор и обработка материалов инженерных изысканий прошлых лет, топографо-геодезических, картографических, аэрофотосъемочных и других материалов и данных;

- рекогносцировочное обследование территории;

- создание (развитие) опорных геодезических сетей, включая геодезические сети специального назначения для строительства;

- создание планово-высотных съемочных геодезических сетей;

- топографическая (наземная, аэрофототопографическая, стереофотограмметрическая и др.) съемка, включая съемку подземных и надземных сооружений;

- обновление топографических (инженерно-топографических) и кадастровых планов в графической, цифровой, фотографической и иных формах;

- инженерно-гидрографические работы;

- геодезические работы, связанные с переносом в натуру и привязкой горных выработок, геофизических и других точек инженерных изысканий;

- геодезические стационарные наблюдения за деформациями оснований зданий и сооружений, земной поверхности и толщи горных пород в районах развития опасных природных и техноприродных процессов;

- инженерно-геодезическое обеспечение информационных систем поселений и государственных кадастров (градостроительного и др.);

- создание (составление) и издание (размножение) инженерно-топографических планов, кадастровых и тематических карт и планов, атласов специального назначения (в графической, цифровой и иных формах);

- камеральная обработка материалов;

- составление технического отчета.

Состав и объем инженерно-геодезических изысканий должны устанавливаться программой изысканий в соответствии со стадией проектирования, природными условиями и характером проектируемого объекта.

В состав инженерно-геодезических изысканий входят:

- сбор и анализ имеющихся топографо-геодезических материалов на район (участок) изысканий;

- камеральное трассирование и выбор конкурентоспособных вариантов проектных решений для полевых изысканий и обследований;

- создание планово-высотной геодезической основы;

- топографическая съемка местности в масштабах 1:5000 - 1:500, включая съемку подземных и надземных сооружений и коммуникаций, пересечений линий электропередач (ЛЭП), линий связи (ЛС) и магистральных трубопроводов;

- полевое трассирование линейных сооружений;

- специальные работы;

- геодезическое обеспечение инженерно-геологических и инженерно-гидрометеорологических изысканий;

- составление и размножение инженерно-топографических планов, создание цифровых моделей местности (ЦММ).[1]

3. Для чего и какими методами создают разбивочную основу для строительства?

Геодезическую разбивочную основу для строительства следует создавать в виде сети закрепленных знаками геодезических пунктов, определяющих положение здания (сооружения) на местности и обеспечивающих выполнение дальнейших построений и измерений в процессе строительства с наименьшими затратами и необходимой точностью.

Геодезическую разбивочную основу для строительства надлежит создавать с привязкой к имеющимся в районе строительства пунктам геодезических сетей.

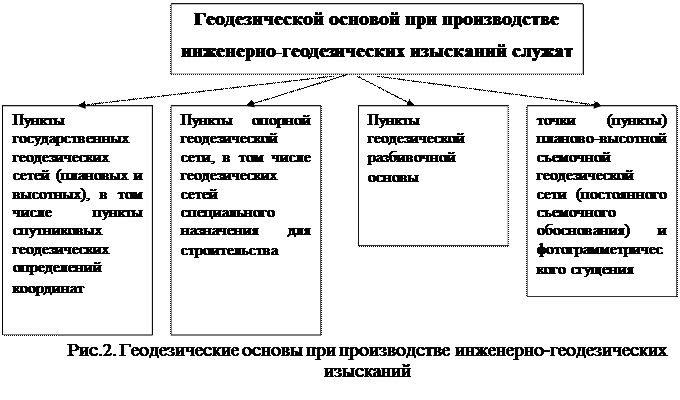

Точность определения планово-высотного положения, плотность и условия закрепления пунктов (точек) геодезической основы должны удовлетворять требованиям производства крупномасштабных топографических съемок (обновления инженерно-топографических планов), в том числе для разработки проектной и рабочей документации предприятий, сооружений и жилищно-гражданских объектов (по ГОСТ 21.101-93 и ГОСТ 21.508-93), выноса проекта в натуру, выполнения специальных инженерно-геодезических работ и стационарных наблюдений за опасными природными и техноприродными процессами, а также обеспечения строительства, эксплуатации и ликвидации объектов.

Плотность пунктов (точек) опорной и съемочной геодезических сетей должна составлять на незастроенной территории на 1 кв.км не менее 4, 12, 16 пунктов (точек) для съемок в масштабах соответственно 1:5000, 1:2000 и 1:1000.

Для съемки в масштабе 1:500 плотность пунктов (точек) должна устанавливаться в программе изысканий.

При производстве инженерно-геодезических изысканий линейных сооружений геодезической основой служат точки (пункты) планово-высотной съемочной геодезической сети, создаваемой в виде магистральных ходов, прокладываемых вдоль трассы.

Магистральные ходы съемочной геодезической сети при изысканиях линейных сооружений должны быть привязаны в плане и по высоте к пунктам государственной или опорной геодезической сети не реже чем через 30 км (при изысканиях магистральных каналов 8 км). При удалении пунктов государственной или опорной геодезической сети от трассы на расстояние более 5 км допускается вместо плановой привязки определять не реже чем через 15 км истинные азимуты сторон магистрального хода. Методы определения истинных азимутов и требований к точности измерений должны устанавливаться в программе изысканий.

При изысканиях линейных сооружений на территориях городов и других поселений, а также промышленных (агропромышленных) и горнодобывающих предприятий плановая и высотная привязка съемочной геодезической сети к пунктам государственной или опорной геодезической сети обязательна.

Работы по построению геодезической разбивочной основы для строительства следует выполнять по проекту (чертежу), составленному на основе генерального плана и стройгенплана объекта строительства. В составе проекта должны быть разбивочный чертеж, каталоги координат и отметок исходных пунктов и каталоги (ведомости) проектных координат и отметок, чертежи геодезических знаков, пояснительная записка с обоснованием точности построения геодезической разбивочной основы для строительства.

Разработку проекта (чертежа) геодезической разбивочной основы для строительства следует выполнять в порядке и сроки, соответствующие принятым стадиям проектирования и очередям строительства.

Чертеж геодезической разбивочной основы следует составлять в масштабе генерального плана строительной площадки.

Построение геодезической разбивочной основы для строительства следует производить методами триангуляции, полигонометрии, геодезических ходов, засечек и другими методами.[2]

Геодезическую разбивочную основу для строительства следует создавать с учетом:

- проектного и существующего размещений зданий (сооружений) и инженерных сетей на строительной площадке;

- обеспечения сохранности и устойчивости знаков, закрепляющих пункты разбивочной основы;

- геологических, температурных, динамических процессов и других воздействий в районе строительства, которые могут оказать неблагоприятное влияние на качество построения разбивочной основы;

- использования создаваемой геодезической разбивочной основы в процессе эксплуатации построенного объекта, его расширения и реконструкции.[3]

Разбивочная сеть строительной площадки создается для выноса в натуру основных или главных разбивочных осей здания (сооружения), а также при необходимости построения внешней разбивочной сети здания (сооружения), производства исполнительных съемок.

Внешняя разбивочная сеть здания (сооружения) создается для перенесения в натуру и закрепления проектных параметров здания (сооружения), производства детальных разбивочных работ и исполнительных съемок.

Плановую разбивочную сеть строительной площадки следует создавать в виде:

а) красных или других линий регулирования застройки;

б) строительной сетки, как правило, с размерами сторон 50, 100, 200 м и других видов геодезических сетей.

Внешнюю разбивочную сеть здания (сооружения) следует создавать в виде геодезической сети, пункты которой закрепляют на местности основные (главные) разбивочные оси, а также углы здания (сооружения), образованные пересечением основных разбивочных осей.

Нивелирные сети строительной площадки и внешней разбивочной сети здания (сооружения) необходимо создавать в виде нивелирных ходов, опирающихся не менее чем на два репера геодезической сети.

Пункты нивелирной и плановой разбивочных сетей, как правило, следует совмещать.

Закрепление пунктов геодезической разбивочной основы для строительства надлежит выполнять в соответствии с требованиями нормативных документов по геодезическому обеспечению строительства, утвержденных в установленном порядке.
