Задача 4

Рассчитать толщину резиновых прокладок под энергетическую установку для защиты фундамента и рабочего места от динамических воздействий.

Исходные данные:

Масса энергетической установки = 160 кг;

Число оборотов вала электродвигателя = 3000 об/мин;

Масса железнодорожной плиты = 350 кг;

Допустимая нагрузка на прокладку = 4 кгс/см2;

Динамический модуль упругости = 200 кгс/см2.

Решение:

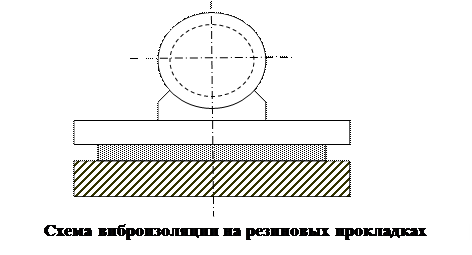

Начертим схему установки:



В качестве прокладок примем резину средней жесткости, толщиной 6 см.

А) Определим частоту вынужденных колебаний:

Гц.

Б)Определим статическую осадку амортизаторов:

6=0,09

в) Определяем частоту собственных колебаний установки на амортизаторах:

Гц.

Таким образом, f0 = 17 Гц < 50 Гц почти в 3 раза.

Определяем коэффициент виброизоляции:

Определяем площадь всех прокладок под агрегат:

см2.

Принимаем количество прокладок равным 8.

Площадь одной прокладки:см2.

Примем размеры резиновых прокладок 4/5 см.

Таким образом, для защиты фундамента от динамических воздействий необходимы 8 резиновых прокладок, толщиной 6 см.

Задача 10

Рассчитать строп из стального каната, предназначенного для подъема груза.

Масса груза, т

4

Угол ветвей стропа

2

Угол наклона к вертикали, град.

30

Коэффициент запаса прочности

4

Решение:

Стропальщики обязаны

·       соблюдать требования безопасности труда для обеспечения защиты от воздействия опасных и вредных производственных факторов, связанных с характером работы:

·       расположение рабочих мест вблизи перепада по высоте 1,3 м и более;

·       передвигающиеся конструкции;

·       обрушение незакрепленных элементов конструкций зданий и сооружений;

·       падение вышерасположенных материалов, инструмента.

1. Нарисовать эскиз строповки груза, чаще всего используемого в вашей производственной деятельности.

Эскиз строповки груза

2. Маркировочную группу каната по временному сопротивлению разрыва принимаем равной 180 кгс/мм.

Расчетное разрывное усилие каната в целом определяем по формуле:

R = S * k

где S – нагрузка, действующая на канат, кН (натяжение ветви каната);

k – коэффициент запаса прочности, который для неперегибающихся канатов равен 5, для перегибающихся – 6.

Усилие (натяжение) в каждой ветви строп определяем по формуле:

S =  n * Qгр / (m * k)

где n – коэффициент, зависящий от угла наклона α (при α = 30º n = 1,41), Qгр – масса поднимаемого груза, кг; m -  число ветвей каната; k – коэффициент неравномерности нагрузки на ветвь стропа, зависящий от числа ветвей (при  m = 1…2 k = 1)

S =  1, 41 * 4000 / (2 * 1) = 1410 кН

R = S * k = 1410 * 1 = 1410 кН

4. Подберем по ГОСТ диаметр каната

Диаметр каната стропа равен: 4.8 мм

5. Нормы выбраковки стальных канатов приведены в табл. 1

Таблица 1 – Нормы выбраковки стальных канатов

Конструкция каната

Свивка каната

Число обрывов при первоначальном коэффициенте запаса прочности

6*19 о.с.

Крестовая

односторонняя

12

6

6*37

Крестовая

Односторонняя

22

11

6*61

Крестовая

Односторонняя

36

18

18*19

Крестовая

Односторонняя

36

18
