Содержание

Содержание.. 2

7. Порядок расследования, регистрации и учета производственного травматизма на железнодорожном транспорте. Методы учета производственного травматизма. 3

19. Случаи применения точечного метода и метода удельной мощности для расчета освещенности. Их расчетные схемы и формулы.. 5

24. Акустические экраны, глушители шума. Их применение и расчетные формулы.. 7

34. В каких случаях должны быть выполнены заземляющие устройства? Применяемые конструкции заземлителей (стационарные и временные); расчетные формулы и допустимые сопротивления заземляющих устройств. 11

Задача 5. 17

Задача 9. 19

Список литературы... 22

7. Порядок расследования, регистрации и учета производственного травматизма на железнодорожном транспорте. Методы учета производственного травматизма

Производственная травма - случай воздействия на работающего опасного производственного фактора при выполнении работающим трудовых обязанностей или заданий руководителя работ[1].

Поря­док расследования несчастных случаев на железном транспорте  определен Положением о порядке расследования и учета несчастных случаев на производстве, утвержденным постановлением Правительства Россий­ской Федерации от 11 марта 1999 г. № 279.

Положение устанавливает единый порядок расследования и учета несчастных случаев на производстве, обязательный для всех организаций, независимо от их организационно-правовой формы, а также для индивидуальных предпринимателей.

Объект исследования – человек; производственная обстановка; технологические процессы; оборудование.

Методы исследования:

1.Монографический (изучение одного из объектов причин травматизма);

2.Статистический (К_Т,К_С);

3.Топографический (нанести опасные раб. места на план цеха и оценить обстановку);

4.Экономический (анализ затрат на травматизм по б/л);

5.Комбинированный (системный).

Каждый случай производственного травматизма, расследованный с составлением акта по форме Н-1, учитывается организацией по месту основной работы пострадавшего, регистрируется в журнале и включается в статистический отчет.

Расследование производится в течение 15 дней. Работодатель образует и утверждает комиссию в составе государственного инспектора по охране труда (председатель), представителя органа субъекта РФ или местного самоуправления, представителя территориального объединения профсоюзов; по требованию пострадавшего или его родственников в расследовании может принимать его представитель.

Комиссия составляет акт, к которому прилагаются материалы расследования и копии актов по форме Н-1 на каждого пострадавшего.

Анализ причин и уровня травматизма может быть проведен следующими методами: групповым, топографическим, монографическим, статистическим и экономическим.

При групповом методе несчастные случаи распределяются по группам в зависимости от характера работ, вида оборудования, характера повреждений и т.п. за определенный период времени. При этом выявляется повторяемость случаев, опасность работы на том или ином оборудовании.

Топографический метод заключается в распределении причин несчастных случаев по месту происшествия, при этом выявляются неблагоприятные места по травматизму. [2]

Монографический метод состоит в детальном исследовании комплекса условий, при которых произошел несчастный случай: детально изучается технологический процесс, оборудование, особенности работы и пр. При этом методе выявляются не только причины несчастного случая, но и потенциальные опасности, что позволяет наиболее полно установить меры предупреждения травматизма и профессиональных заболеваний.

Статистический метод дает возможность оценить количественно и качественно уровни травматизма посредством двух показателей: коэффициента частоты и коэффициента тяжести несчастных случаев.

Коэффициент частоты - К_ч - это отношение числа несчастных случаев за отчетный период к 1000 работающих.

К_ч = (N/P)1000,

Где    N - число учитываемых несчастных случаев, вызвавших потерю

трудоспособности;

P - списочный состав работающих в отчетный период, чел.

Коэффициент тяжести К_т - это число, показывающее среднее количество рабочих дней, потерянных каждым пострадавшим в отчетный период.

К_т = T/N ,

где T - общее количество рабочих дней, потерянных в учтенных случаях

за отчетный период.

Используя эти коэффициенты и распределив несчастные случаи по профессии пострадавших, по месту происшествия и др. показателям, можно определить направление работ по борьбе с травматизмом.[3]

19. Случаи применения точечного метода и метода удельной мощности для расчета освещенности. Их расчетные схемы и формулы

Для расчета освещения наклонных поверхностей, местного и локализованного освещения применяется точечный метод, а для приближенных расчетов применяют метод удельной мощности, Вт/м².

Для создания средней освещенности 100 лк на каждый квадратный метр освещаемой площади при светлых потолках и стенах требуется удельная мощность 16 – 20 Вт/м² при прямом освещении лампами накаливания и 6 – 10 Вт/м² при прямом освещении люминесцентными лампами. Можно пользоваться данными специальных таблиц[4].

Чистку светильников проводят 4 – 12 раз в год в зависимости от запыленности помещения. Замену ламп обычно производят индивидуально и групповым методом (через определенный срок работы). На крупных предприятиях при установленной общей мощности на освещение (свыше 250 кВт) должно быть специально выделенное лицо, ведающее эксплуатацией освещения (инженер или техник). Освещенность проверяется не реже 1 раза в год, после очередной чистки светильников и замены перегоревших ламп.

Освещенность лампой накаливания или группы люминесцентных ламп, объединенных в один светильник, определяется по формуле

	ЕН * S * Z * K
Ф =		,
	N * СВ * ПОМ



где Е_н – нормированная минимальная освещенность, лк;

S – площадь освещаемого помещения, м²;

Z – коэффициент минимальной освещенности (1,1 – 1,5);

К – коэффициент запаса (1,3 – 1,8);

N – число светильников в помещении, определенное предварительно исходя из наивыгоднейшего их расположения;

_пом – коэффициент использования светового потока, определяемый по таблицам в зависимости от коэффициентов отражения светового потока от потолка, стен;

_св – КПД светильника.

Далее по справочникам выбирается стандартная лампа из условия:

Ф_{Л СТ} Ф.

24. Акустические экраны, глушители шума. Их применение и расчетные формулы

Для снижения шума в производственных помещениях применяют различные методы: уменьшение уровня шума в источнике его возник­новения; звукопоглощение и звукоизоляция; установка глушителей шума; рациональное размещение оборудования; применение средств индивидуальной защиты[5].

Наиболее эффективным является борьба с шумом в источнике его возникновения. Шум механизмов возникает вследствие упругих коле­баний как всего механизма, так и отдельных его деталей. Причины возникновения шума — механические, аэродинамические и электри­ческие явления, определяемые конструктивными и технологическими особенностями оборудования, а также условиями эксплуатации. В связи с этим различают шумы механического, аэродинамического и электрического происхождения. Для уменьшения механического шума необходимо своевременно проводить ремонт оборудования, заменять ударные процессы на безударные, шире применять принудительное смазывание трущихся поверхностей, применять балансировку враща­ющихся частей.

Значительное снижение шума достигается при замене подшипни­ков качения на подшипники скольжения (шум снижается на 10...15 дБ), зубчатых и цепных передач клиноременными и зубчатоременными передачами, металлических деталей — деталями из пластмасс. Снижение аэродинамического шума можно добиться уменьшением скорости газового потока, улучшением аэродинамики конструкции, звукоизоляции и установкой глушителей. Электромагнитные шумы снижают конструктивными изменениями в электрических машинах.

Широкое применение получили методы снижения шума на пути его распространения посредством установки звукоизолирующих и звукопоглощающих преград в виде экранов, перегородок, кожухов, кабин и др. Физическая сущность звукоизолирующих преград состоит в том, что наибольшая часть звуковой энергии отражается от специ­ально выполненных массивных ограждений из плотных твердых материалов (металла, дерева, пластмасс, бетона и др.) и только незначительная часть проникает через ограждение. Уменьшение шума в звукопоглощающих преградах обусловлено переходом колебательной энергии в тепловую благодаря внутреннему трению в звукопоглощаю­щих материалах. Хорошие звукопоглощающие свойства имеют легкие и пористые материалы (минеральный войлок, стекловата, поролон и т.п.).

Средствами индивидуальной защиты от шума являются ушные вкладыши, наушники и шлемофоны. Эффективность индивидуальньгх средств защиты зависит от используемых материалов, конструкции, силы прижатия, правильности ношения. Ушные вкладыши вставляют в слуховой канал уха. Их изготовляют из легкого каучука, эластичных пластмасс, резины, эбонита и ультратонкого волокна. Они позволяют снизить уровень звукового давления на 10... 15 дБ. В условиях повы­шенного шума рекомендуется применять наушники, которые обеспе­чивают надежную защиту органов слуха. Так, наушники ВЦНИОТ снижают уровень звукового давления на 7...38 дБ в диапазоне частот 125...8000 Гц. Для предохранения от воздействия шума с общим уровнем 120 дБ и выше рекомендуется применять шлемофоны, которые герметично закрывают всю околоушную область и снижают уровень звукового давления на 30...40 дБ в диапазоне частот 125...8000 Гц.

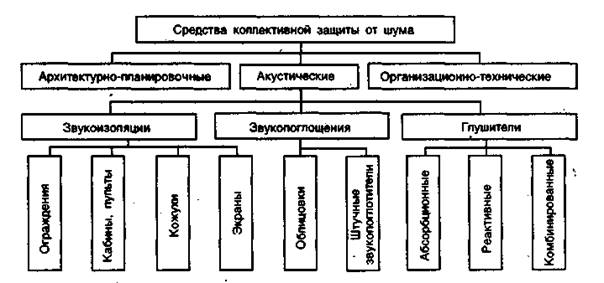

Рис. 1. Средства коллективной защиты от шума на пути его распространения

Классификация средств коллективной защиты от шума представ­лена на рис. 1. Акустические в свою очередь подразделяются на средства звукоизоляции, звукопоглощения и глушители.

При наличии в помещении одиночного источника шума, уровень интенсивности L (дБ) можно рассчитать по формуле:

L=l0lgJ/J₀.

В том случае, когда в расчетную точку попадает шум от нескольких источников, находящихся в помещении, их интенсивности складыва­ют: J= J1 + J2 + … + Jn Разделив левую и правую части этого выраже­ния на Jo (пороговую интенсивность звука) и прологарифмировав, получим:

L = l0lgJ/Jo = l0lg(J1/Jo + nJ2/Jo + ... + Jn/Jo)

где L1,L2, ..., L_n — уровни интенсивности звука, создаваемые каждым источником в расчетной точке при одиночной работе.

Если имеется я источников шума с одинаковым уровнем интен­сивности звука Li то общий уровень интенсивности звука

L= Li+ l0lgn.

Установка звукопоглощающих облицовок и объемных звукопоглотителей увеличивает эквивалентную площадь поглощения. Для облицовки помещения используются стекловата, минеральная и капроно­вая вата, мягкие пористые волокнистые материалы, а также жесткие плиты на минеральной основе, „т.е. материалы, имеющие высокие коэффициенты звукопоглощения.

Эффективность снижения уровня шума (AL, дБ) в помещении

∆L = L — Lдоп,

где L — расчетный уровень интенсивности звука (или звукового дав­ления), дБ; Lдоп — допустимый уровень интенсивности звука (звуко­вого давления), дБ, согласно действующим нормативам.

Эффективность установок облицовок (дБ) можно приближенно определить по формуле:

L = n1s0lgA2A1

где A1 и А2 — соответственно эквивалентная площадь поглощения после и до установки облицовки.

Эквивалентная площадь поглощения

А = αсрSпов

здесь αcp — средний коэффициент звукопоглощения внутренних по­верхностей помещения площадью S_ПОВ.

Эффективность звукоизоляции однородной перегородки (дБ) рас­считывается по формуле:

∆Lз = 201gGf-4,75

где G — масса одного м² перегородки, кг;f — частота, Гц.

Видно, что снижение шума за счет установки перегородки зависит от ее массивности и от частоты звука. Таким образом, одна и та же перегородка будет более эффективной на высоких частотах, чем на низких.

Эффективность установки кожуха ∆L (дБ)

∆L = L₃ Ls10lgα

где a — коэффициент звукопоглощения материала, нанесенного на внутреннюю поверхность кожуха, L, — звукоизоляция стенок кожуха, определяемая по формуле.

34. В каких случаях должны быть выполнены заземляющие устройства? Применяемые конструкции заземлителей (стационарные и временные); расчетные формулы и допустимые сопротивления заземляющих устройств

Случаи применения заземляющих устройств связаны с ситуацией, когда доступные прикосновению человека нетоковедущие части, на которые напряжение может попасть в результате повреждения изоляции, и поэтому подлежащие защитному заземлению (или занулению электроустановках напряжением до 1000 В с заземленной нейт­ралью)  относят к потенциально опасным.  В частности, это следующие части: корпуса трансформаторов и любых электроприемников, кроме снабженных двойной   изоляцией либо питаемых малым напряжением, а также кроме питаемых через разделяющий трансформатор или защитно-отключающее устройство  (см. 14.1 и 14.2); рамы и приводы выключателей и других коммутационных аппаратов;  вторичные обмотки  измерительных трансформаторов  (кроме трансформаторов тока, питающих счетчики электроэнергии, рассчитанные на напряжение 380/ 220 В); каркасы распределительных   щитов   и   щитком пультов и щитов управления, шкафов с электрооборудованием  (съемные или открывающие части щитов и шкафов должны быть заземлены или занулены отдельным гибким проводником, если на этих частях установлено электрооборудование напряжением выше 42 В переменного или 110 В постоянного тока). Считают потенциально опасными также металлические оболочки и броню кабелей, проводов, металлические кабельные конструкции и муфты, стальные трубы для электропроводки,   тросы, на которых подвешены провода,  лотки, арматуру железобетонных   опор   и   их проволочные оттяжки, а также все другие металлоконструкции, связанные с установкой электрооборудования. Ради уравнивания потенциалов в тех помещениях, где применяется заземление или зануление, заземляют (зануляют) также вообще все строительные и производственные металлоконструкции и трубопроводы всех назна­чений.

Однако не считаются потенциально опасными изоляторные крюки или штыри на деревянных опорах и кон­струкциях, если на этих опорах не проложен кабель с за­земленной броней или   неизолированный   заземляющий (проводник от   грозозащитных  разрядников;   металлические скобы и закрепы для крепления проводки и трубы юля прохода проводки через стены, в том числе при выполнении ее кабелями. Не   заземляют   и   потенциально опасные части электрооборудования, установленного на заземленных или запуленных металлоконструкциях, не­подвижных частях станков, если на опорных поверхнос­тях предусмотрены места, не закрашенные, а зачищен­ные для хорошего электрического контакта. Электрообо­рудование   на   движущихся   частях   станков   зануляют, поскольку они отделены от неподвижной части станка пленкой смазки.

В установках напряжением 230 В и ниже, располо­женных в помещениях без повышенной опасности, в част­ности в жилых домах с деревянными полами, ни защит­ного заземления, ни зануления в СССР не применяют, Так как считается, что это только ухудшает условия бе­зопасности, повышая опасность одновременного прикос­новения к токоведущей части и к заземленным деталям электрооборудования.

Однако если в жилой комнате или общественном по­мещении есть радиаторы центрального отопления или проходят металлические водопроводные трубы, опасно  пользоваться вблизи них настольной лампой с металли­ческим незануленным корпусом или утюгом и другими переносными электроприемниками без зануления или заземления, так как возможность одновременного сопри­косновения с корпусами электрооборудования и зазем­ленными трубопроводами представляет собой повышен­ную опасность поражения электричеством.

Согласно главе 7.1 ПУЭ допускается временно применять бытовые электроприемники мощностью до 1,3 кВт без заземления и зануления также и в этих ус­ловиях впредь до массового выпуска промышленностью |бытовых электроприемников с третьим защитным нулевым проводом и трехштырьковой вилкой, а также соответствующих   розеток,   за   исключением стационарных бытовых электроплит и электрокипятильников.

При напряжении до 42 В переменного тока или при 110 В постоянного тока зануление или заземление ни в каких помещениях или установках не применяют, кро­ме взрывоопасных, а также кроме электросварки, где при любом напряжении полагается занулять (или заземлять) зажим вторичной обмотки трансформатора, к которому присоединяется провод от свариваемой детали.

Для выравнивания потенциалов на территории электростанций и подстанций с целью уменьшении напряжения прикосновения и шага заземлители в электроустановках напряжением выше 1000 В   обязательно делают в виде замкнутого горизонтального контура из круглой или полосовой стали, охватывающего территорию, на которой размещена подстанция или электростанция. Незамкнутый контур, например ряд стержней, допускается лишь для заземления опор ЛЭП. В электроустановках  напряжением  выше    1000 В  с эффективно заземленной нейтралью (это установки с номинальным напряжением 110 кВ и выше) кроме замкнутого контура дополнительно применяют выравнивание  электрических потенциалов путем прокладки внутри контура продольных и поперечных горизонтальных элементов заземлителя и соединения их сваркой между собой в заземляющую сетку.

Продольные заземлители (выравнивающие потенциал полосы) должны прокладываться на расстоянии 0,8... 1 м (длина вытянутой руки) от фундаментов или основании электрооборудования со стороны его обслуживания вдоль осей оборудования на глубине 0,5...0,7 м от поверхности земли. Поперечные заземлители прокладывают на такой же глубине в удобных местах между оборудованием, причем расстояние между ними от периметра контура к центру увеличивают.

В скальных грунтах допускается не применять вертикальных заземлителей, а горизонтальные заземлители прокладывать на глубине 0,15...0,5 м. В обычных грунтах заземляющие про­водники от заземляемых частей оборудования к заземляющей сетке должны прокладываться в земле на глубине не менее 0,3 м.

Если для обеспечения необходимой величины сопро­тивления заземления заземляющая сетка должна иметь I такие размеры, что она не помещается внутри территории электроустановки, то в дополнение к базовой сетча­той конструкции внутри внешнего ограждения этой тер­ритории за оградой прокладывают горизонтальный кон­тур  для  уменьшения  напряжения   шага   на глубине не менее 1 м в виде многоугольника с тупыми или скруглен­ными углами.

У заземлителей в электроустановках напряжением выше 1000 В с изолированной нейтралью (подстанции 35/6... 110 кВ, 6...35/0,4 кВ) рекомендуются выравнивающие потенциалы горизонтальные полосы внутри замкнутого кон­тура заземления, причем только продольные, лишь в слу­чае, если заземляющее устройство имеет сопротивление более 10 Ом.

Кроме   обычных   конструкций   заземлителей   (вертикальных длиной 3 м и горизонтальных на глубине 0,5.. 0,7 м)   применяют   углубленные   заземлители,   которые представляют    собой   полосовой   заземлитель   (или   и круглой стали), горизонтально уложенный по внешнему контуру дна котлована для фундамента здания или бетонных подножников под металлические опоры   линий.  Если фундамент железобетонный, то можно использовав его, присоединяясь к арматуре. Благодаря углубленному расположению обеспечивается малое сопротивление при сравнительно небольшом расходе металла и без специальных работ. Сезонными   изменениями   сопротивления у таких заземлителей можно пренебречь, то есть выполнять их без соответствующих запасов. Те же преимущества имеют стержневые заземлители, забиваемые   на глубину 7...8 м, где они находятся в хорошо проводящие ток непромерзающих водоносных слоях, что  позволяем экономить до 50 % металла.

Заглублять стержни   на 5...10 м, а иногда   и   более, можно при помощи различных механизмов. Для завинчивания    круглых    стержней — электродов    заземление диаметром 12 мм применяют ручной переносной инстру­мент   на   базе   электродрели,  снабженной  редуктором и специальным зажимом для электрода, например типа ПВЭ или ПЗ-12. Предварительно надо приварить к концу стержня по винтовой линии 2...3 витка проволоки дна метром 6 мм или просто отковать в виде плоского копья: конец стержня длиной в  10 его диаметров. Иногда заглубляют стержни электровибратором,   вдавливают   и при   помощи   трубоукладчика   или   ямобура, забивая, пневмомолотком или переоборудованным автопогрузчиком с падающим грузом.

В качестве заземлителей рекомендуется использовать так называемые естественные заземлители: арматуру железобетонных фундаментов, в том числе имеющих защитную гидроизоляцию; свинцовые оболочки кабелей, если их не менее двух (на случай ремонта одного   из   них), трубопроводы, проложенные в   земле,   за   исключением трубопроводов   канализации и центрального   отопления или содержащих горючие и взрывоопасные газы или жид кости, если они электрически отделены от заземляемого оборудования, а также кроме покрытых изоляций для за­щиты от коррозии. Алюминиевые оболочки кабелей нель­зя использовать в качестве естественных заземлителей ввиду быстрой коррозии при стекании с них тока в землю (в конструкции кабеля они изолированы от брони).

Искусственные заземлители необходимы также для заземления железобетонных опор в сетях выше 1000 В с изолированной нейтралью, если эти опоры не соедине­ны с заземлителем подстанции или электростанции гро­зозащитным тросом. Искусственные заземлители должны обеспечивать нужное сопротивление без учета действия подземной части опоры как естественного заземлителя, иначе токи замыкания на опору, длительно стекая с нее в землю в сетях 6...35 кВ, приводят к повреждению опо­ры, а также высушивают землю вокруг и создают опас­ные напряжения прикосновения и шага, так как в сухой земле возрастает R₃.

В качестве заземляющих спусков у железобетонных опор следует использовать все элементы продольной ар­матуры, которые должны быть соединены между собой и с заземлителем посредством так называемого нижнего заземляющего выпуска. Это стальной круглый стержень (или полоса) длиной 1,5 м, заранее приваренный к ар­матуре опоры и выведенный из ее нижнего торца.

Сопротивление заземляющего устройства нормируется в ПУЭ. Предусматривается также парал­лельное нормирование напряжений прикосновения и ша­га, что позволяет проектировщику на выбор воспользо­ваться тем или иным нормированием и при грунтах с большим электрическим сопротивлением (скала, песок) обеспечить лучшие условия безопасности при большей экономичности заземляющего устройства, особенно в электроустановках напряжением выше 1000 В'с эффек­тивно заземленной нейтралью (ПО кВ и выше), где в лю­бое время года должно быть ^₃<0,5 Ом.

Задача 5

Произвести расчет общего искусственного освещения методом коэффициента использования светового потока в помещении.

Исходные данные для расчета приведены в табл.

Таблица – Исходные данные

Размеры цеха, м: длина ширина высота	17 8 3,5
Коэффициент отражения, % стен потолка	30 70
Разряд зрительной работы	III
Напряжение, В	127

Указания к решению задачи

Тип светильника и высоту подвесу от потолка принять самостоятельно.

Согласно имеющимся данным по СНиП II-4-79 принять и установить:

а) расчетную схему;

б) норму освещенности рабочей поверхности (на высоте 0,8 м от пола) по табл. 1 (контраст объекта с фоном принять самостоятельно);

в) коэффициент запаса по табл. 3

Определить:

а) расчетную высоту подвеса светильника (расстояние от светильника до поверхности рабочего места);

б) индекс помещения;

в) коэффициент использования светового потока;

г) количество светильников при условии равномерного освещения (значение принять самостоятельно);

д) световой поток лампы, необходимый для освещения цеха

По ГОСТ 2239-79 подобрать мощность и тип (марку) лампы, чтобы фактическая освещенность не превышала расчетную более чем на 20% и не снижалась менее чем на 10%. Сделать выводы. При выборе источника руководствоваться прил. 6.

Решение

Согласно имеющим данным по СНиП II – 4 79 принять и установить

а) расчетная схема показана на рисунке 1

Рис. 1 расчетная схема

б) Норма освещенности рабочей поверхности (на высоте 0,8 м от пола) по таблице

Контрастность средний большой, характеристика фона светлый. 200 лк

в) коэффициент запаса по таблице составляет 1,4

Определяем

а) Расчетная высота подвеса светильника составляет 4 метра.

б) Индекс помещения

I = ab/Hсв(a+b)

где I - индекс помещения, a, b – высота и длина помещения Hсв - Расчетная высота подвеса светильника

I = 17*8 / 3,5(17+8)  = 1,554

в) Коэффициент использования светового потока согласно таблице, что у нас лампа ЛД40-4 при коэффициентах отражения % стен 10 потолка 30. η_и = 53

г) количество светильников при условии равномерного освещения 19 шт.

д) Расчет светового потока лампы

Fл.расч = (100 Ео.к. *Кз*z*Sп)/(Nсв.общ. * η_и ) = 100*200*1,4*95*1,1/17 *53 = 2906 лк

4. по ГОСТ 2239-79 подобрали мощность лампы ЛД40-4 при световом потоке 2340 лк.

Вывод: проведя расчеты было выявлено что лампа ЛД40-4 по ГОСТу составляет 2940 лк а фактически 2906 лк.

Задача 9

Рассчитать необходимую площадь открывающихся фрамуг для естественной вентиляции цеха.

Исходные данные

Теплоизбытки в цехе, кДж/ч, тыс.	Расстояние от пола, м: до нижних фрамуг Н1 до верхних фрамуг Н2	Температура º С в рабочей зоне цеха tрз уходящего воздуха tух	Барометрическое давление, Р бар, мм рт. ст.	Угол открытия створок. градусы
88	2,4 8,6	25 23 29	750	45

Решение:

1.     Вычертим расчетную схему естественной вентиляции цеха;

2.     Установим коэффициент расчета по углу открытия створок

3.                Площадь нижних вентиляционных проемов принимаем на 25 % больше площади верхних проемов

4.                Определим:

а) необходимый естественный воздухообмен;

б) требуемое расстояние от оси верхних и нижних вытяжных проемов до нейтральной зоны;

в) среднюю температуру воздуха по высоте цеха

t_ср = (t_рз + t_ух) / 2

г) внутреннее избыточное давление в плоскости оси верхних фрамуг

Р_2изб = h₂ (Y_н - Y_ср)

д) скорость воздуха в верхних фрамугах

V₂ = √P_2изб 2g / γ_ух

ж) потребную площадь верхних и нижних вытяжных проемов

5. Произведем проверку выполненного расчета и сделаем выводы

Расчетная схема естественной вентиляции цеха

Рис. 1. Схема естественной вентиляции мания:

а—при безветрии; б — при ветре; 1 — вытяжные и приточные отверстия; 2—тепловыделяющий агрегат

Необходимый естественный воздухообмен

Если в помещении нет вредных выделений, то вентиляция должна обеспечивать воздухообмен не менее 30 м³/ч на каждого работающего (для помещений с объемом до 20 м³ на одного работающего). При выделении вредных веществ в воздух рабочей зоны необходимый воздухообмен определяют исходя из условий их разбавления до ПДК, а при наличии тепловых избытков — из условий поддержания допустимой температуры в рабочей зоне. В нашем примере возьмем за 30 м³/ч

Требуемое расстояние от оси верхних и нижних вытяжных проемов до нейтральной зоны;

до нижних фрамуг Н₁ = 2,3 м

до верхних фрамуг Н₂ = 8,5 м

в) среднюю температуру воздуха по высоте цеха

t_ср = (t_рз + t_ух) / 2 = (23+29)/2 = 26.

г) внутреннее избыточное давление в плоскости оси верхних фрамуг

Р_2изб = h₂ (Y_н - Y_ср) = 8*(740-730) = 80

д) скорость воздуха в верхних фрамугах

V₂ = √P_2изб 2g / γ_ух = 8*127*2/80 = 25,4

ж) потребную площадь верхних и нижних вытяжных проемов

S = Н₁ * H₂ = 2.4*8.6 = 20,64

Таким образом сделаем вывод что площадь открывающихся фрамуг для естественной вентиляции цеха рассчитано правильно.

Список литературы

1.           Денисенко Г.Ф. Охрана труда: Учебное пособие. – М.: Высшая школа, 1985.

2.           Долин П.А. Справочник по технике безопасности. – М.: Энергоиздат. 1982. – 800с.

3.           Евтушенко Н.Г., Кузьмин А.П. Безопасность жизнедеятельности. – М., 1994.

4.           Кукин П.П. Безопасность жизнедеятельности. Безопасность технологических процессов и производств (охрана труда). – М.: «Высшая школа» 2002.

5.           Охрана труда в строительстве. Справочник. – К.: Будивэльнык, 1990. – 208 с.

6.           Охрана труда на железнодорожном транспорте / Под ред.Ю. Г. Сибарова. – М.: Транспорт. 1981.

7.           Охрана труда на железнодорожном транспорте. / Под ред. В.С. Крутякова. – М.: Транспорт, 1988.

8.           Пчелинцев В. А., Коптев Д.В. Охрана труда на железнодорожном транспорте. – М.: Высшая школа, 1991. – 272 с.

---

[1] Охрана труда на железнодорожном транспорте. / Под ред. В.С. Крутякова. – М.: Транспорт, 1988. – с. 50.

[2] Денисенко Г.Ф. Охрана труда: Учебное пособие. – М.: Высшая школа, 1985. – с. 210.

[3] Евтушенко Н.Г., Кузьмин А.П. Безопасность жизнедеятельности. – М., 1994. – с.208.

[4] Кукин П.П. Безопасность жизнедеятельности. Безопасность технологических процессов и производств (охрана труда). – М.: «Высшая школа» 2002. – с. 177.

[5] Пчелинцев В. А., Коптев Д.В. Охрана труда на железнодорожном транспорте. – М.: Высшая школа, 1991. – с. 160.
