На основе сформированных оборотно-сальдовых балансов предприятия построим графические схемы движения хозяйственных средств по счетам бухгалтерского учета для различных отчетных периодов деятельности. При построении этих схем будем использовать следующие несложные правила.

На чистой плоскости листа на произвольном расстоянии друг от друга разметим точки (узлы), каждую из которых обозначим номером отдельного счета бухгалтерского учета, представленного в оборотно-сальдовом балансе предприятия.

Проведем соединительные линии (дуги) между каждой парой точек со счетами X и Y, если между ними по данным баланса существует дебетово-кредитовый оборот, т.е. значение рабочей ячейки «шахматки», находящейся на пересечении строки со счетом X и столбца со счетом Y не равно нулю.

На соединительных линиях стрелками пометим направления движения хозяйственных средств предприятия между счетами бухгалтерского учета так, чтобы направления указывали движение средств из кредита счета Y в дебет счета X. Последнее правило легко воспринимается логически, если учитывать, что в общем случае величина обязательств и собственного капитала, которые являются источниками хозяйственных средств предприятия, отражаются на кредитовой стороне бухгалтерских счетов, а активов – на дебетовой.

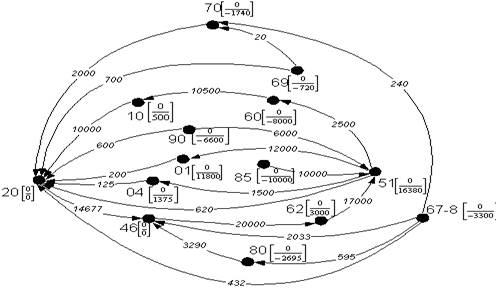

Рис. 1. Схема движения хозяйственных средств предприятия в январе

Нанесем на каждую из полученных по вышеуказанным правилам графических схем кругооборота хозяйственных средств за январь и февраль (см. рис. 1 и рис. 2) численные данные из соответствующих оборотно-сальдовых балансов таким образом, что каждое число на соединительной линии со стрелкой будет отражать кредитово-дебетовый оборот между двумя корреспондирующими по балансу бухгалтерскими счетами, а каждая пара чисел в квадратных скобках, расположенных рядом со счетом, будет отражать взятые из баланса свернутые сальдо на начало (число сверху) и конец (число снизу) отчетного периода.

Таким образом мы получили графическое представление оборотно-сальдовых балансов в виде схем движения хозяйственных средств предприятия для различных периодов его деятельности.

На графических схемах движения хозяйственных средств предприятия, изображенных на рис. 1 и рис. 2, представлены объекты, называемые в специальном разделе математики ориентированными графами. Здесь мы не будем углубляться в теорию графов, а воспользуемся лишь некоторыми ее практическими результатами, полезными для решения поставленной в данной статье задачи финансового анализа.

Отметим, что наши графы состоят из узлов, ассоциированных со свернутыми сальдовыми остатками хозяйственных средств на счетах бухгалтерского учета, и направленных дуг, ассоциированных с оборотами между парами корреспондирующих по оборотно-сальдовому балансу бухгалтерских счетов. Каждая пара узлов связана дугой (например, 51 ® 60), первый по направлению дуги узел называется ее началом (в примере – узел с номером счета 51), второй – концом (в примере – узел с номером счета 60).

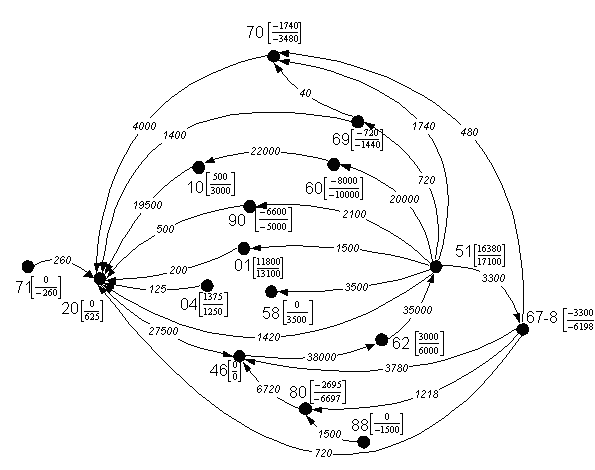

Рис. 2. Схема движения хозяйственных средств предприятия в феврале

Маршрутом в графе называется такая последовательность одинаково направленных дуг, что в каждой паре соседних дуг конец одной является началом другой, как, например, в маршруте 51 ® 20 ® 46. Если начало маршрута и его конец замыкаются на одном и том же узле, то такой маршрут называется циклом. Здесь нас будут интересовать так называемые простые циклы (в отличие от сложных), в которых каждая дуга встречается не более одного раза, а в каждом узле цикла соединяются не более двух дуг. Примером простого цикла является последовательность дуг, объединяющая узлы с номерами 51, 20, 46, 62, для обозначения такого цикла будем применять запись вида 51 ® 20 ® 46 ® 62. Длиной простого цикла

называется суммарное количество его дуг, что эквивалентно количеству входящих в такой цикл узлов. В приведенном примере длина цикла равна 4.

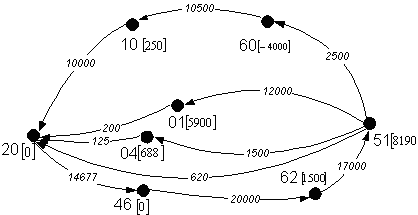

Рис. 3. Циклы кругооборота хозяйственных средств предприятия в январе

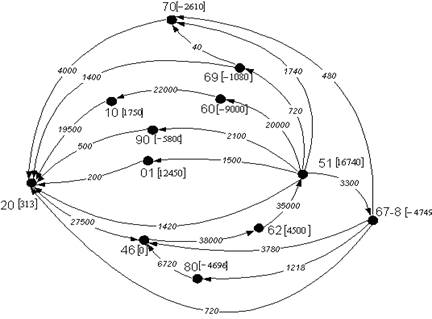

Рис. 4. Циклы кругооборота хозяйственных средств предприятия в феврале

В нашем случае циклы отражают последовательности хозяйственных операций, приводящие к кругообороту, трансформации и воспроизводству хозяйственных средств предприятия в ходе его регулярной деятельности. Полные множества всех простых циклов для схем движения хозяйственных средств за январь и февраль приведены на схемах, представленных соответственно на рис. 3 и рис. 4. На них узлы обозначены номерами соответствующих счетов бухгалтерского учета, обороты за период – значениями на дугах, усредненные свернутые сальдо счетов – значениями в квадратных скобках полусумм свернутых остатков по счету на начало и конец периода.

Полная идентификация имеющихся на схемах простых циклов, легко получаемая применением методов теории графов, представлена в табл. 5. В ней знаком «+» отмечено наличие цикла движения хозяйственных средств указанной конфигурации в соответствующем отчетном периоде.

Каждый из выделенных циклов отражает определенную специфику соответствующего ему процесса финансово-хозяйственной деятельности предприятия как последовательного циклического потока хозяйственных операций, реализуемых в отдельном отчетном периоде. Из табл. 5 видно, что в двух разных отчетных периодах имеются как идентичные по конфигурации циклы, так и уникальные. К идентичным, например, относится цикл 51 ® 60 ® 10 ® 20 ® 46 ® 62 длиною 6. Он представляет собой так называемый производственно-коммерческий цикл деятельности предприятия: расходование безналичных денежных средств с расчетного счета на оплату поставок товарно-материальных ресурсов, получение ресурсов от поставщиков на склад сырья, отпуск заготовленных товарно-материальных запасов со склада в производство, производство готовой продукции и ее реализация покупателям, получение выручки за реализованную продукцию с зачислением ее на расчетный счет предприятия.

Таблица

Идентификация циклов кругооборота хозяйственных средств

Длина цикла

Конфигурация цикла

Наличие цикла в отчетном периоде

Январь

Февраль

51 ® 20 ® 46 ® 62

+

+

51 ® 67-8 ® 46 ® 62

+

51 ® 01 ® 20 ® 46 ® 62

+

+

51 ® 04 ® 20 ® 46 ® 62

+

51 ® 90 ® 20 ® 46 ® 62

+

51 ® 69 ® 20 ® 46 ® 62

+

51 ® 70 ® 20 ® 46 ® 62

+

51 ® 67-8 ® 80 ® 46 ® 62

+

51 ® 67-8 ® 20 ® 46 ® 62

+

51 ® 60 ® 10 ® 20 ® 46 ® 62

+

+

51 ® 69 ® 70 ® 20 ® 46 ® 62

+

51 ® 67-8 ® 70 ® 20 ® 46 ® 62

+

Таблица

Исходные характеристики цикла

51 ® 60 ® 10 ® 20 ® 46 ® 62

Месяц

Январь

Февраль

Март

Длит.

31

29

31

(j) Счет

Сальдо

Оборот

Сальдо

Оборот

Сальдо

Оборот

(1) 51

8 190

2 500

16 740

20 000

17 485

21 379

(2) 60

-4 000

10 500

-9 000

22 000

-11 069

23 517

(3) 10

250

10 000

1 750

19 500

4 336

20 845

(4) 20

0

14 677

3 13

27 500

959

29 397

(5) 46

0

20 000

0

38 000

0

40 621

(6) 62

1 500

17 000

4 500

35 000

7 603

37 414

Идентичные (повторяющиеся) в различных периодах циклы характеризуют регулярность связанных с ними процессов финансово-хозяйственной деятельности предприятия. Наличие уникальных в отчетных периодах циклов движения хозяйственных средств свидетельствует, как правило, об изменении режимов работы предприятия, смене направлений его деятельности, нерегулярных на разных отрезках жизнедеятельности предприятия потоков хозяйственных операций, возникновению каких-либо форс-мажорных обстоятельств. В дальнейшем нас будут интересовать прежде всего идентичные по своей конфигурации циклы кругооборота хозяйственных средств, повторяющиеся в каждом отчетном периоде деятельности предприятия.
