Краны мостовые

Краны мостовые электрические общего назначения грузоподъемностью 5,0т, управляемые с пола.

Краны предназначены для выполнения не интенсивных перегрузочных и транспортных работ, а также монтажных и ремонтных работ в цехах, промышленных зданиях и на открытых площадках.

  • Температура окружающего воздуха от +40 до-40 °С
  • Скорость ветра в рабочем состоянии - до 33 м/с
  • Сейсмичность района установки -  до 6 баллов по СНиП II-7-81
  • ТУ 3151.001.0211571-95
  • Серийное производство с 1962 г.

Управление краном осуществляется с подвесного пульта, подвешенного в любой точке моста (в соответствии с заказом).

По специальному заказу:

  • пульт выполняется передвижным вдоль моста;
  • применяется дистанционное управление управление по радиоканалу или по однопроводной линии связи.

Техническая характеристика:

  • Грузоподъемность - 5,0 т;
  • Пролет - 10,5...34,5 м;
  • Высота подъема - 8,0; 12,0; 16,0 м;
  • Группа режима работы - 3К;
  • Скорость подъема - 4,8 м/мин;
  • Скорость передвижения крана - 30 м/мин;
  • Скорость передвижения тележки - 15 м/мин;
  • Установленная мощность - 10,1 кВт;
  • Нагрузка на колесо - 51,3...94,5 кН;
  • Масса - 8,3...28,1 т.

Размеры:

Ал=3500 при L до 19,5 м

Нз=1865 при L до 16,5 м

  =5000 при L св. 19,5 м

  =2025 при L св. 16,5 м

В=4408 при L до 19,5 м

  =5908 при L св. 19,5 м

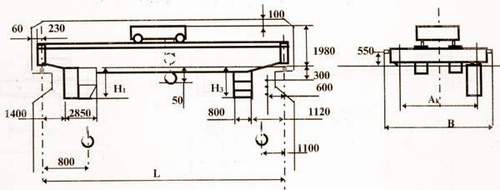

Краны мостовые электрические общего назначения грузоподъемностью 5,0т, управляемые из кабины.

Краны предназначены для выполнения перегрузочных и транспортных работ, а также монтажных и ремонтных работ в цехах, промышленных зданиях и на открытых площадках.

  • Температура окружающего воздуха от +40 до-40 °С
  • Скорость ветра в рабочем состоянии - до 33 м/с
  • Сейсмичность района установки -  до 6 баллов по СНиП II-7-81
  • ТУ 3151.001.0211571-95
  • Серийное производство с 1962 г.

Техническая характеристика:

  • Грузоподъемность - 5,0 т;
  • Пролет - 10,5...34,5 м;
  • Высота подъема - 8,0; 12,0; 16,0 м;
  • Группа режима работы - 5К...7К;
  • Скорость подъема - 19,2 м/мин;
  • Скорость передвижения крана - 120 м/мин;
  • Скорость передвижения тележки - 38 м/мин;
  • Установленная мощность - 46,7 кВт;
  • Нагрузка на колесо - 58...105 кН;
  • Масса - 9,6...26,2 т.

Размеры:

Ал=3500 при L до 19,5 м

Н1=2255 при L до 16,5 м

  =5000 при L св. 19,5 м

  =2415 при L св. 16,5 м

В=5118 при L до 19,5 м

Н3=1865 при L до 16,5 м

  =5908 при L св. 19,5 м

  =2025 при L св. 16,5 м

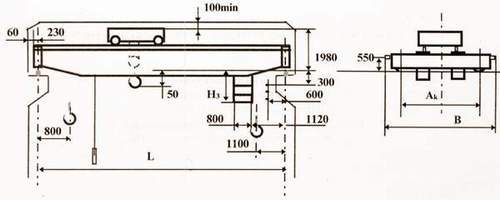

Краны мостовые электрические общего назначения грузоподъемностью 5,0т, управляемые с пола во взрывоопасном исполнении.

Краны предназначены для выполнения не интенсивных перегрузочных и транспортных работ, а также монтажных и ремонтных работ, во взрывоопасных зонах класса В-1, В-1а, В-1б, где могут образовываться взрывоопасные смеси категории II В группа Т4 по ГОСТ 12.1.011-78.

  • Температура окружающего воздуха от +40 до-40 °С
  • Сейсмичность района установки -  до 6 баллов по СНиП II-7-81
  • Серийное производство с 1972 г.

Техническая характеристика:

  • Грузоподъемность - 5,0 т;
  • Пролет - 10,5...31,5 м;
  • Высота подъема - 8,0; 12,0; 16,0 м;
  • Группа режима работы - 3К;
  • Скорость подъема - 4,8 м/мин;
  • Скорость передвижения крана - 38 м/мин;
  • Скорость передвижения тележки - 19,2 м/мин;
  • Установленная мощность - 10,1 кВт;
  • Нагрузка на колесо - 51,3...94,5 кН;
  • Масса - 8,3...24,3 т.

Размеры:

Ак=3500 при L до 19,5 м

  =5000 при L св. 19,5 м

В=4408 при L до 19,5 м

  =5908 при L св. 19,5 м

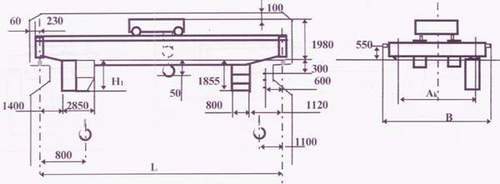

Краны мостовые электрические общего назначения грузоподъемностью 5,0т, управляемые из кабины во взрывоопасном исполнении.

Краны предназначены для выполнения не интенсивных перегрузочных и транспортных работ, а также монтажных и ремонтных работ, во взрывоопасных зонах класса В-1, В-1а, В-1б, где могут образовываться взрывоопасные смеси категории II В группа Т4 по ГОСТ 12.1.011-78.

  • Температура окружающего воздуха от +40 до-40 °С
  • Сейсмичность района установки -  до 6 баллов по СНиП II-7-81
  • Серийное производство с 1972 г.

Техническая характеристика:

  • Грузоподъемность - 5,0 т;
  • Пролет - 10,5...31,5 м;
  • Высота подъема - 8,0; 12,0; 16,0 м;
  • Группа режима работы - 3К;
  • Скорость подъема - 4,8 м/мин;
  • Скорость передвижения крана - 38 м/мин;
  • Скорость передвижения тележки - 19,2 м/мин;
  • Установленная мощность - 10,1 кВт;
  • Нагрузка на колесо - 66,0...112,0 кН;
  • Масса - 9,3...25,6 т.

Размеры:

Ак=3500 при L до 19,5 м

H1=2255 при L до 19,5

  =5000 при L св. 19,5 м

 =2415 при L до 19,5

В=5118 при L до 19,5 м

  =5908 при L св. 19,5 м

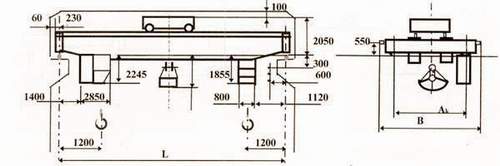

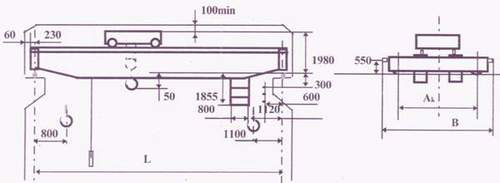

Краны мостовые электрические грейферные грузоподъемностью 5,0т, управляемые управляемые из кабины.

Краны предназначены для выполнения перегрузочных и транспортных работ с сыпучими материалами группы грузов С2л и С3л по ГОСТ 24599-87 в промышленных зданиях и на открытых площадках.

  • Температура окружающего воздуха от +40 до-40 °С
  • Скорость ветра рабочего состояния - до 14 м/с
  • Скорость ветра нерабочего состояния - до 33 м/с
  • Сейсмичность района установки -  до 6 баллов по СНиП II-7-81
  • ТУ 3151.001.0211571-95
  • Производство с 1994 г.

Тип грейфера - канатный:

Емкость грейфера

Размеры грейфера, мм

открытый

закрытый

0,8 м3

1930x1220x2200

2330x1210x2660

1,6 м3

1850x1600x3300

2960x1600x3500

2,5 м3

1900x1800x3300

3260x11800x3500

4,0 м3

2800x2000x3650

3560x2000x4350



Техническая характеристика:

  • Грузоподъемность - 5,0 т;
  • Пролет - 10,5...34,5 м;
  • Высота подъема - 8,0; 12,5; 16,0; 22.0 м
  • Группа режима работы - 7К;
  • Скорость подъема - 38 м/мин;
  • Скорость передвижения крана - 100 м/мин;
  • Скорость передвижения тележки - 38 м/мин;
  • Установленная мощность - 70,1 кВт;
  • Нагрузка на колесо - 95.0..114.6 кН;
  • Масса - 15.1...31.0 т.

Размеры:

Ак=4400 при L до 22,5 м

  =5000 при L св. 22,5 м

В=5930 при L до 22,5 м

  =6010 при L св. 22,5 м

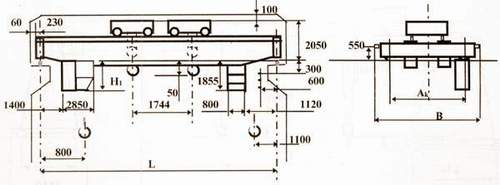

Краны мостовые электрические специальные с двумя тележками грузоподъемностью 5+5т.

Краны предназначены для выполнения перегрузочных и транспортных работ с длинномерными грузами, расположенными перпендикулярно подкрановым путям, в цехах, промышленных зданиях и на открытых площадках.

  • Температура окружающего воздуха от +40 до-40 °С
  • Скорость ветра в рабочем состоянии - до 14 м/с
  • Скорость ветра в нерабочем состоянии - до 33 м/с
  • Сейсмичность района установки -  до 6 баллов по СНиП II-7-81
  • Производство с 1986 г.

Техническая характеристика:

  • Грузоподъемность - 5,0+5,0 т;
  • Пролет - 10,5...34,5 м;
  • Высота подъема - 16,0 м;
  • Группа режима работы - 5К;
  • Скорость подъема - 38 м/мин;
  • Скорость передвижения крана - 75 м/мин;
  • Скорость передвижения тележки - 38 м/мин;
  • Установленная мощность - 49,4 кВт;
  • Нагрузка на колесо - 95,0...114,6 кН;
  • Масса - 13,0...28,9 т.

Размеры:

Ак=3800 при L до 22,5 м

H1=2255 при L до 16,5

  =4850 при L св. 22,5 м

 =2280 при L до 22,5

В=5350 при L до 22,5 м

 =2370 при L до 22,5

  =5850 при L св. 22,5 м

 =2620 при L до 22,5



Краны козловые

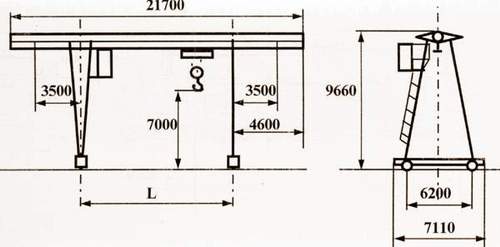

Кран козловой электрический трубчатый грузоподъемностью 3,2 т.

Кран предназначен для обслуживания открытых складов, полигонов по производству железобитонных изделий, открытых площадок кирпичных заводов.

  • Температура окружающего воздуха от +40 до-40 °С
  • Скорость ветра в рабочем состоянии - до 14 м/с
  • Скорость ветра в нерабочем состоянии - до 33 м/с
  • Сейсмичность района установки -  до 6 баллов по СНиП II-7-81

Техническая характеристика:

  • Грузоподъемность - 3,2 т;
  • Пролет (L)- 12,5 м;
  • Консоли - 3,5+3,5 м;
  • Группа режима работы - 3К;
  • Скорость подъема - 7,5 м/мин;
  • Скорость передвижения крана - 45 м/мин;
  • Скорость передвижения тележки - 20 м/мин;
  • Установленная мощность - 11,9 кВт;
  • Нагрузка на колесо - 54,0 кН;
  • Масса - 11,0 т.

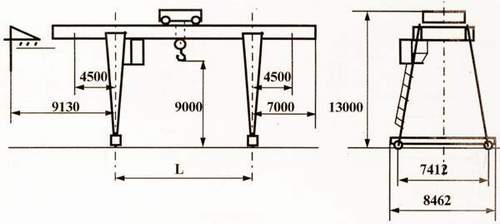

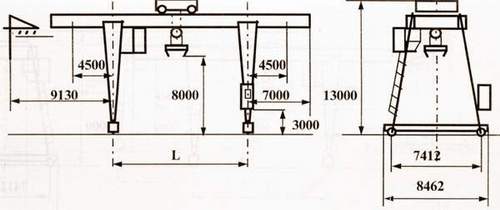

Краны козловые электрические грузоподъемностью 6,3; 8,0; 10,0 т.

Предназначены для обслуживания складов штучных, длинномерных и других грузов, полигонов по производству железобетонных изделий, открытых площадок промышленных предприятий, грузовых дворов.

  • Температура окружающего воздуха от +40 до-40 °С
  • Скорость ветра в рабочем состоянии - до 14 м/с
  • Скорость ветра в нерабочем состоянии - до 33 м/с
  • Сейсмичность района установки -  до 6 баллов по СНиП II-7-81
  • ТУ 3155.002.0211571-95
  • Серийное производство кранов г/п 6,3 т с 1980 г.

Техническая характеристика:

  • Грузоподъемность - 10 т;
  • Пролет - 16,0; 25,0 м;
  • Консоли - 4,5+4,5 м;
  • Группа режима работы - 5К;
  • Скорость подъема - 7,5 м/мин;
  • Скорость передвижения крана - 60 м/мин;
  • Скорость передвижения тележки - 38 м/мин;
  • Установленная мощность - 48,5; 62,5 кВт;
  • Нагрузка на колесо - 148,9; 190,0 кН;
  • Масса - 34,0; 42,0 т.

Краны г/п 6,3 и 8,0 поставляются с аналогичными размерами.



Краны козловые электрические КК-6,3 контейнерные грузоподъемностью 6,3 т.

Краны предназначены для выполнения погрузочно-разгрузочных работ на контейнерных площадках железнодорожных станций.

  • Температура окружающего воздуха от +40 до-40 °С
  • Скорость ветра в рабочем состоянии - до 14 м/с
  • Скорость ветра в нерабочем состоянии - до 33 м/с
  • Сейсмичность района установки -  до 6 баллов по СНиП II-7-81
  • ТУ 3155.002.0211571-95
  • Серийное производство  с 1980 г.

Техническая характеристика:

  • Грузоподъемность - 6,3 т;
  • Пролет (L) - 16,0; 25,0 м;
  • Консоли - 4,5+4,5 м;
  • Группа режима работы - 6К;
  • Скорость подъема - 19 м/мин;
  • Скорость передвижения крана - 120 м/мин;
  • Скорость передвижения тележки - 60 м/мин;
  • Установленная мощность - 48,5; 62,5 кВт;
  • Частота вращения автостропа - 2,4 с-1
  • Максимальный угол поворота автостропа 340 град
  • Установленная мощность 66,0; 85,7 кВт
  • Нагрузка на колесо - 148,9; 190,0 кН;
  • Масса - 36,0; 49,0 т.



Краны башенные

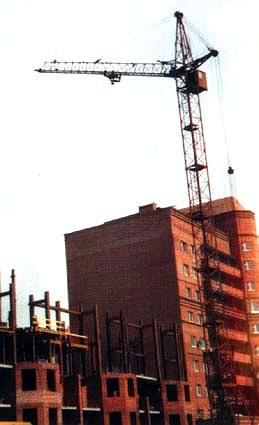

Краны башенные КБ-403Б

Башенные краны предназначены для механизации строительных и высотных работ в жилищном и гражданском строительстве сооружений высотой до 54,7 м с массой монтируемых элементов до 8 т.

  • Грузоподъемность - 8 т
  • Грузовой момент - 120 тн
  • Вылет стрелы - 20, 25, 30, 35 м
  • Высота подъема крюка - 41,0 ... 54,7 м
  • Рабочие скорости:
    • подъема (опускания) груза - 40; 55 м/мин.
    • посадки груза - 5 м/мин.
    • передвижения грузовой тележки - 30 м/мин.
    • передвижения крана - 18 м/мин.
  • Частота вращения поворотной платформы - 0,65 об/мин.
  • Колея - 6 м
  • База - 6 м
  • Общая мощность э/двигателей 116 кВт
  • Масса конструктивная:
    • крана - 50,4 т
    • противовеса - 30 т

Краны-погрузчики КБ-578

Краны-погрузчики предназначены для работ по погрузке и разгрузке любых видов материалов в подвижной ж/д состав, а также работ на складских площадках.

  • Грузовой момент - 300 тм
  • Грузоподъемность:
    • с грейфером - 10 т
    • без грейфера - 7,8 т
  • Вылет максимальный  - 30 м
  • Высота подъема 13,5 м
  • Глубина опускания - 10 м
  • Частота вращения - 0,75 об/мин
  • Скорость:
    • подъема груза - 20 м/мин
    • передвижения крана - 30 м/мин
    • передвижения грузовой тележки - 30 м/мин
    • плавной посадки - 4,8 м/мин
  • Колея - 6 м
  • Масса конструктивная 57,4 т
  • Масса общая 112,8 т

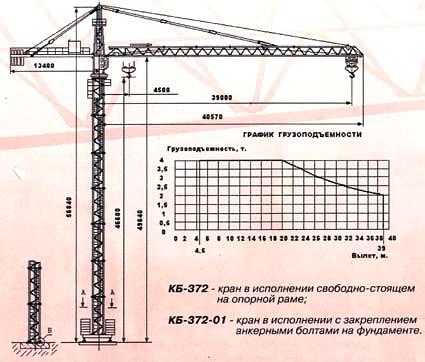

Краны башенные КБ-372

Башенный кран с массой поднимаемого груза до 4 т предназначен для городского строительства жилых и гражданских зданий.

  • Грузовой момент - 80 тм
  • Высота подъема 46 м
  • Глубина опускания - 5 м
  • База - 4х4 м
  • Частота вращения - 0,65 об/мин
  • Скорость:
    • подъема груза - 22,8 м/мин
    • передвижения грузовой тележки - 25,2 м/мин
    • плавной посадки - 4,8 м/мин
  • Угол поворота - 1080 град.
  • Масса противовеса - 11,2 т
  • Масса балласта - 59 т
  • Масса конструктивная 38 т
  • Масса общая 108,2 т

Кран КБК.

Кран предназначен для подачи грузов в оконный проем или на крышу.

  • Грузоподъемность - 250 кг
  • Высота подъема - 60 м max
  • Размер груза - 1,0 х 1,2 м max
  • Регулирование высоты балки - 5,25 м
  • Масса противовесов - 288 кг
  • Масса крана - 312 кг
  • Габаритные размеры - 4,3 х 1,3 х 2,6 м

Малый кран КЛ-3 (типа "Пионер").

Кран предназначен для механизации работ по подъему и перемещению грузов при строительстве зданий и сооружений. Кран может работать как при установке его на уровне земли, так и на перекрытиях строящихся зданий.

Управление краном осуществляется оператором с помощью выносного кнопочного поста. КЛ-3 оснащен сигнальной сиреной для подачи предупредительных звуковых сигналов при производстве работ. Простота монтажа крана делает его Вашим незаменимым помощником.

Изделие рассчитано для работы в следующих условиях: -          окружающая среда - невзрывоопасная; -          допустимый уклон мест установки - не более 3 град; -          допустимая скорость ветра - для рабочего состояния 14м/с; для нерабочего - 33 м/с; -          рабочее напряжение - 220/380 В.

Максимальная грузоподъемность при двукратной запасовке, т:    на вылете 2.5 м    на вылете 3.0 м    на вылете 4.0 м

1.0 0.8 0.5

Максимальная грузоподъемность при однократной запасовке на всех вылетах, т

0,5

Rmax поворотной платформы, м

2

Скорость поворота платформы, об/мин

1,88

Максимальная глубина опускания крюка, м:    при двукратной запасовке    при однократной запасовке

50 100

Опорный контур, м

2x2

Максимальная скорость подъема (опускания) груза, м/мин:    при двукратной запасовке    при однократной запасовке

22,2 44,4

Угол поворота платформы, градус

360
