ВСЕРОСИЙСКИЙ ЗАОЧНЫЙ ФИНАНСОВО ЭКОНОМИЧЕСКИЙ ИНСТИТУТ

КАФЕДРА АВТОМАТИЗИРОВАННОЙ ОБРАБОТКИ ЭКОНОМИЧЕСКОЙ ИНФОРМАЦИИ

КУРСОВАЯ РАБОТА

по дисциплине «Информатика»

на тему «Классификация, структура и основные

характеристики микропроцессоров ПК»

Исполнитель:

специальность          БУ

группа                       вечер

№ зачетной книжки

                                                                      Руководитель:

Самуйлов Сергей Владимирович

Пенза - 2008 Оглавление.

1. Введение…………………………………………………………………................3

2. Классификация, структура и основные характеристики микропроцессоров ПК……………………………………………………………………….......................4

2.1 Введение…………………………………………………………………………..4

2.2 История создания микропроцессора…………………………………………… 5

2.3 Структура микропроцессора………………………………………….................6

2.4 Характеристики микропроцессоров…………………………………………….9

2.5 Классификация микропроцессоров………………………………………….....11

2.6 Заключение……………………………………………………………………....14

3. Практическая часть……………………………………………………………….15

4. Список литературы……………………………………………………………….22

Введение.

Для написания курсовой работы по информатике необходимо было выполнить теоретическую часть, связанной с различными темами по информатике, а так же выполнить практическое задание в приложение Excel.

 В теоретической части была выбрана тема: Классификация, структура и основные характеристики микропроцессоров Персональных компьютеров (ПК).

Актуальность этой темы состоит в том, что микропроцессор компьютера является основой современной компьютерной техники. Компьютерная техника лежит в основе современного прогресса. Она обеспечивает работу современных станков, контроль технологических процессов на производстве, связь на всех уровнях (от межгосударственного до бытового). С помощью нее проводятся сложные и трудоемкие расчеты, что значительно ускоряет процессы конструирования, разработки, фундаментальные исследования, то есть задает темпы прогресса. И в зависимости от того, как будет в будущем меняться мощность этой маленькой детали, будет зависеть производительность всей компьютерной техники в целом. Полученные в ходе написания работы знания могут пригодиться и в обыденной жизни, например при приобретении персонального компьютера.

Для раскрытия выбранной темы необходимо рассмотреть ряд таких  вопросов, как: структура микропроцессор, его характеристики, а так же классификацию микропроцессоров персонального компьютера.

В практической части необходимо решить задачу о бухгалтерии предприятия ООО «Александра» в приложении Excel,  после чего записать алгоритм решения в самой курсовой работе.  Полученные в ходе выполнения задачи практические знания, во-первых, подготовят для работы  с ПК конкретно в области деятельности будущей профессии, во-вторых, закрепят навыки работы в приложение Microsoft Excel , а так же помогут заполнить пробелы в знаниях по приложению Excel.

Для выполнения данной курсовой работы использовался ПК с системой Microsoft Windows XP Professional, версия 2002, Service Pack 2, процессор Intel(R) Celeron(R) CPU 2.40GHz 2.39 ГГц, 512 МБ ОЗУ.

Классификация, структура и основные характеристики микропроцессоров ПК.

Введение.

...Для повышения мощности аппарата я повысил тактовую частоту процессора с 12 до 12 с половиной гегабайт...

А. Бушков. «Бульдожья схватка»



Тема исследования данной курсовой работы является такая система ПК как микропроцессор.

Микропроцессор является устройством, предназначенным для обработки или передачи данных. Но прежде чем начинать исследование самого процессора, необходимо узнать откуда,  же он появился и для чего он был предназначен.

После этого можно переходить к самому микропроцессору на современном этапе. При рассмотрении вопроса о структуре микропроцессора, нужно объяснить такие понятия как:

·        Арифметико-логическое устройство

·        Устройство управления

·        Регистры

·        Кэш-память

·        Шина данных, адресная шина и командная шина.

При  рассмотрении вопроса о характеристиках микропроцессора необходимо рассмотреть:

·        Тактовую частота

·        Разрядность процессора

·        Размер кэш-памяти,

·        Тип ядра,

·        Форм-фактор

Вопрос о классификации довольно таки широк, поэтому в данной работе будут рассмотрены такие критерии для сравнения микропроцессоров как по области применения, по внутренней структуре, по типу построения процессоров, по семейству, модификации и поколению микропроцессоров.

История создания микропроцессора.



Вернемся к истории. Так случилось, что отдельные транзисторы и интегральные схемы были вытеснены с рынка новым устройством — микропроцессором. Это и было началом новой компьютерной эры, которая длится вот уже без малого четыре десятилетия. Отсчет нового летоисчисления компьютерной эры ведут с 1971 г., когда командой во главе с талантливым изобретателем, доктором Тэдом Хоффом был создан первый микропроцессор Intel 4004. Сегодня имя Хоффа стоит в ряду с именами величайших изобретателей всех времен и народов, но вряд ли мудрый доктор знал в то время, во что выльется созданный им «компьютер на одном кристалле». Изначально процессор 4004 предназначался для... микрокалькуляторов и был изготовлен по заказу одной японской фирмы. К счастью для всех нас, фирма эта обанкротилась, так и не дождавшись обещанного микропроцессора, — и в результате разработка перешла в собственность не ожидавшей такого счастья Intel. С этого момента и началась эпоха персональных компьютеров, «звездный час» которых настал в начале 80-х. Именно тогда фирмой 1ВМ был выпущен уже ставший легендарным компьютер 1ВМ PC на основе нового микропроцессора все той же фирмы Intel...

Поразительно — но за эти годы старому доброму процессору так и не нашлось достойного преемника! Хотя сегодняшние процессоры от Intel быстрее своего прародителя более чем в десять тысяч раз, а любой домашний компьютер обладает мощностью и «сообразительностью» во много раз большей, чем компьютер, управлявший полетом космического корабля «Аполлон» к Луне, процессор остается процессором. Факт, который автор не постеснялся привести строкой выше, уже давно стал штампом, обязательным в любой рекламе фирмы Intel. Хотя и не стал от этого менее правдивым и красноречивым [6, с.37].









Структура микропроцессора.

Процессор — основная микросхема компьютера, в которой и производятся все вычисления [3, с.80]. Собственно говоря, процессор в компьютере не один — их может быть  целый десяток! Собственным процессором снабжена видеоплата, звуковая плата, множество внешних устройств (например, принтер). И часто по производительности эти микросхемы могут поспорить с главным, Центральным Процессором. Но в отличие от него, все они являются узкими специалистами — один отвечает за обработку звука, другой — за создание трехмерного изображения.

Основное и главное отличие центрального процессора — это его универсальность. При желании (и, разумеется, при наличии необходимой мощности и соответствующего программного обеспечения) центральный процессор может взять на себя любую работу, в то время как процессор видеоплаты при всем желании не сможет раскодировать, скажем, музыкальный файл...

Любой процессор — это выращенный по специальной технологии кристалл кремния (не зря на жаргоне процессор именуется «камнем»). Однако камешек этот содержит в себе множество отдельных элементов — транзисторов, соединенных металлическими мостиками-контактами. Именно они и наделяют компьютер способностью «думать». Точнее, вычислять, производя определенные математические операции с числами, в которые преобразуется любая поступающая в компьютер информация.

Безусловно, один транзистор никаких особых вычислений произвести не может. Единственное, на что способен этот электронный переключатель — это пропустить сигнал дальше или задержать его, в зависимости от подаваемого на его «затвор» напряжения. Наличие сигнала дает логическую единицу (да); его отсутствие — логический же ноль (нет).

Однако процессор — это не просто скопище транзисторов, а целая система множества важных устройств [6, с.38]. В состав микропроцессора входят следующие устройства.

1. Арифметико-логическое устройство предназначено для выполнения всех арифметических и логических операций над числовой и символьной информацией.

2. Устройство управления координирует взаимодействие различных частей компьютера. Выполняет следующие основные функции:

·    формирует и подает во все блоки машины в нужные моменты времени определенные сигналы управления (управляющие импульсы), обусловленные спецификой выполнения различных операций;

·    формирует адреса ячеек памяти, используемых выполняемой операцией, и передает эти адреса в соответствующие блоки компьютера;

·    получает от генератора тактовых импульсов обратную последовательность импульсов.

3. Микропроцессорная память предназначена для кратковременного хранения, записи и выдачи информации, используемой в вычислениях непосредственно в ближайшие такты работы машины. Микропроцессорная память строится на регистрах и используется для обеспечения высокого быстродействия компьютера, так как основная память не всегда обеспечивает скорость записи, поиска и считывания информации, необходимую для эффективной работы быстродействующего микропроцессора [7]. Важно также отметить, что данные, попавшие в некоторые регистры, рассматриваются не как данные, а как команды, управляющие обработкой данных в других регистрах [3, с.80].

4. Кэш-память. Буферная память — своеобразный накопитель для данных. В современных процессорах используется два типа кэш-памяти: первого уровня — небольшая (несколько десятков килобайт) сверхбыстрая память, и второго уровня — чуть помедленнее, зато больше — от 128 килобайт до 2 Мб [6, с.38].

5. Процессор связан несколькими группами проводников называемых шинами. С остальными устройствами компьютера, и в первую очередь с оперативной памятью. Основных шин три: шина данных, адресная шина и командная шина.

1.     Адресная шина. Шина или часть шины, предназначенная для передачи адреса, а именно используется ЦП для выбора требуемой ячейки памяти или устройства ввода-вывода путем установки на шине конкретного адреса, соответствующего одной из ячеек памяти или одного из элементов ввода-вывода, входящих в систему.

2.     Шина команд. По ней передаются управляющие сигналы,  предназначенные памяти и устройствам ввода-вывода. Эти сигналы указывают направление передачи данных (в процессор или из него).

3.     Шина данных — информационная магистраль, благодаря которой процессор может обмениваться данными с другими устройствами компьютера [3, с.80].

Трудно поверить, что все эти устройства размешаются на кристалле площадью не более 4—6 квадратных сантиметров! Только под микроскопом мы можем разглядеть крохотные элементы, из которых состоит микропроцессор, соединяющие их металлические «дорожки» (для их изготовления сегодня используется алюминий, однако уже приходит медь) [6, с.38].













































Характеристики микропроцессоров.

К основным характеристикам микропроцессора можно отнести такие показатели как тактовую частоту, разрядность процессора, размер кэш-памяти, тип ядра, форм-фактор и т.д. Рассмотрим вышесказанное более подробно.

Тактовая частота. Самый важный показатель, определяющий скорость работы процессора. Тактовая частота, измеряемая в мегагерцах (МГц) и гигагерцах (ГГц), обозначает лишь то количество циклов, которые совершает работающий процессор за единицу времени (секунду). Пик спроса сегодня приходится на процессоры с частотой от 3 до 4 ГГц. Кстати, согласно так называемому «закону Мура», названного в честь одного из изобретателей микропроцессора и нынешнего руководителя корпорации Intel, каждые полтора года частота микропроцессоров увеличивается не менее чем в два раза [6, с.39].

Разрядность процессора. Если тактовую частоту процессора можно уподобить скорости течения воды в реке, то разрядность процессора — ширине ее русла. Понятно, что процессор со вдвое большей разрядностью может «заглотнуть» вдвое больше данных в единицу времени — в том случае, конечно, если это позволяет сделать специально оптимизированное программное обеспечение. Сегодня подавляющее большинство «домашних» процессоров — 32-разрядные (32-битные). И это, к сожалению, явный анахронизм: большинство из входящих в состав компьютера устройств, в том числе и шина, обладают разрядностью 64 и 128 бит [6, с.42]!

Размер кэш-памяти. В эту встроенную память (не путать с памятью оперативной — та поставляется в виде отдельных модулей) процессор помещает все часто используемые данные, чтобы не «ходить» каждый раз «за семь верст киселя хлебать» — к более медленной оперативной памяти и жесткому диску. Кэш-память в процессоре имеется двух видов. Самая быстрая — кэш-память первого уровня (16—32 кб у процессоров Intel и до 128 кб — в последних моделях AMD).

Существует еще чуть менее быстрая, но зато более объемная кэш-память второго уровня — и именно ее объемом отличаются различные модификации процессоров. Так, в семействе Intel самый «богатый» кэш-памятью — мощный Extreme Edition (2 Мб). У новых моделей Pentium 4 Prescott и у Athlon 64 размер кэша второго уровня составляет 1 Мб [6, с.42].

Тип ядра. Переход на новую технологию, как правило, влечет за собой и смену процессорного «ядра» — и частенько получается так, что на одном и том же прилавке мирно уживаются процессоры от одного производителя, с одинаковой актовой частотой, принадлежащие к одному поколению, но с разными ядрами. Например, среди процессоров Pentium 4 есть старые модели, произведенные по 0,13 микронной технологии (Northwood) и новая модификация Prescott(0,09 микрон). В настоящее время большинство процессоров производится по 0,09-микронной технологии — а это значит, что размер самых маленьких их элементов в 500 раз меньше толщины человеческого волоса!

Насколько же еще можно уменьшить размер транзисторов? Оптимисты (а в их числе не кто иной, как знаменитый Гордон Мур, автор «закона Мура» и один из изобретателей процессора) считают, что технологический предел лежит где-то в районе 0,03 микрона. Тот же Мур предсказывает, что достигнут этот предел удет не раньше 2010 г., — а это значит, что впереди у нас еще целая пятилетка [6, с.40-41].

Форм-фактор. Часто смена типа ядра и архитектуры процессора влечет за собой изменения в его внешности — форм-факторе, т. е. типе корпуса, в который упакован процессор. Например, новые процессоры Pentium 4 Prescott выпускаются в форм-факторе LGA775 (Socket T), а старые модели рассчитаны на разъем Socket 478. А это значит, что старую модификацию Pentium 4 вы уже не сможете установить на новую системную плату — и наоборот [6, с.41].

Частота шины. Шина — это своеобразная информационная магистраль, связывающая воедино все устройства, подключенные к системной плате — процессор, перативную память, видеоплату... Понятно, что у этой «магистрали», как и у процессора, есть своя пропускная способность — ее-то и характеризует уже знакомая нам частота. Чем выше этот показатель — тем лучше.

К примеру, еще в начале 2004 г. большинство процессоров Intel работало на частоте шины 800 МГц, однако к летнему сезону корпорация поднатужилась и взяла фантастическую по прежним временам планку в 1066 МГц! При этом в продаже до сих пор имеются процессоры обоих типов, равно как и предназначенные для них системные платы.

Частота системной шины прямо связана и с частотой самого процессора через так называемый «коэффициент умножения». Процессорная частота — это и есть частота системной шины, умноженная процессором на некую заложенную в нем величину. Например, частота процессора 2,4 ГГц — это частота системной шины в 200 МГц, умноженная на коэффициент 12 [6, с.41].

Классификация микропроцессоров.

В современном мире трудно найти область техники, где не применялись бы микропроцессоры. Они применяются при вычислениях, они выполняют функции управления, они используются при обработке звука и изображения. В зависимости от области применения микропроцессора меняются требования к нему. Это накладывает отпечаток на внутреннюю структуру микропроцессора. По области применения определилось три направления развития микропроцессоров:

·                     микроконтроллеры

·                     универсальные микропроцессоры

·                     сигнальные микропроцессоры

 По внутренней структуре существует два основных принципа построения микропроцессоров:

·                     Гарвардская архитектура

·                     Архитектура Фон-Неймана

По системе команд микропроцессоры отличаются огромным разнообразием, зависящим от фирмы-производителя. Тем не менее можно определить две крайние политики построения микропроцессоров:

·                     Аккумуляторные микропроцессоры

·                     Микропроцессоры с регистрами общего назначения

В микропроцессорах с регистрами общего назначения математические операции могут выполняться над любой ячейкой памяти. В зависимости от типа операции команда может быть одноадресной, двухадресной или трёхадресной.

Принципиальным отличием аккумуляторных процессоров является то, что математические операции могут производиться только над одной особой ячейкой памяти - аккумулятором. Для того, чтобы произвести операцию над произвольной ячейкой памяти её содержимое необходимо скопировать в аккумулятор, произвести требуемую операцию, а затем скопировать полученный результат в произвольную ячейку памяти.

В настоящее время в чистом виде не существует ни та ни другая система команд. Все выпускаемые в настоящее время процессоры обладают системой команд с признаками как аккумуляторных процессоров, так и микропроцессоров с регистрами общего назначения [8].

В каждом поколении имеются еще модификации, отличающиеся друг от друга назначением и ценой. Например, в славном семействе Pentium 4 числятся три «брата» — старший,  Pentium 4 Extreme Edition, работает на мощных серверах серьезных учреждений. Средний братец, собственно Pentium 4, трудится на производительных настольных компьютерах, ну а симпатяга-демократ  Celeron D верно служит простому люду на домашних компьютерах.

«Народные» процессоры Celeron отличаются от «больших» Pentium 4 частотой системной шины (533 МГц против 800) и объемом кэш-памяти (256 кб против 1 Мб). Поэтому, хотя тактовая частота у различных модификаций может быть одинакова (например, 3,2 ГГц), реальная производительность Celeron будет значительно ниже — от нескольких десятков процентов до не- скольких раз(!). Особенно сильно падение производительности заметно при работе с мультимедийными приложениями и трехмерной графикой, а вот на большинстве офисных программ замена Pentium 4 на Celeron практически не сказывается [6, с.40].

Семейство. Когда на процессорном рынке подвизался лишь один крупный игрок — корпорация Intel, — вопрос о выборе платформы, как вы сами понимаете, не стоял. Однако такая райская жизнь для королевы процессоростроения продолжалась недолго: уже через несколько лет на горизонте замаячили конкуренты. Первоначально компании-«сателлиты» (в первую очередь AMD и Cyrix) лишь подбирали крохи со стола «королевы», штампуя «клоны» ее не самых ходовых моделей. Но время шло, компании мужали, набирались опыта и нахальства... И к началу 90-х гг. конкурентная борьба между ними разгорелась не на жизнь, а на смерть. Некоторые компании пали смертью храбрых, так и не дождавшись от фортуны билета в счастливое завтра. Но один из конкурентов Intel — компания AMD, не просто выжила и укрепилась, но и начала активно перетягивать одеяло на себя. Если в 1999 г. доля AMD на процессорном рынке не превышала 20 %, то сегодня ее процессорами оснащено уже почти 40 % компьютеров!

Разумеется, что в жесткой конкурентной борьбе каждая компания стремилась снабдить собственные процессоры какими-то особенными «изюминками» — как следствие, процессоры обоих компаний постепенно становились несовместимыми. Нет, бесспорно, процессоры и Intel, и AMD соответствуют стандартам «IBM РС-совместимости», оба они поддерживают одни и те же программы... Но вот «железа» каждый из них требует разного. Как минимум, материнская плата, и иногда — и память «заточены» под конкретный тип процессора. И установить процессор от AMD на плату для Pentium 4 вам, увы, не удастся... Но можно сказать, что на рынке установилось своеобразное равновесие — и какую бы платформу вы ни выбрали, в явном проигрыше вы не останетесь [6, с.39].

Поколения процессоров отличаются друг от друга скоростью работы, архитектурой, исполнением и внешним видом... словом, буквально всем. Причем отличаются не только количественно, но и качественно. Так, при переходе от Pentium к Pentium II и затем — к Pentium III была значительно расширена система команд (инструкций) процессора.

Если брать за точку отсчета изделия «королевы» процессорного рынка, корпорации 1п1е1, то за всю 27-летнюю историю процессоров этой фирмы сменилось восемь их поколений: 8088, 286, 386, 486, Pentium, Pentium II, Pentium III, Pentium 4.

В пределах одного поколения все ясно: чем больше тактовая частота, тем быстрее процессор. А как же быть, если на рынке имеются два процессора разных поколений, но с одинаковой тактовой частотой? Например, Pentium III  и Pentium 4... Конечно, второй процессор поколения будет работать быстрее — на 10—15 %, в зависимости от задачи. Связано это с тем, что в новых процессорах часто бывают встроены новые системы команд-инструкций, оптимизирующих обработку некоторых видов информации [6, с.39-40].









Заключение.

Был произведён анализ темы о микропроцессоре как системы ПК.

Был произведён краткий обзор истории по созданию первого микропроцессора. После этого было произведено исследование микропроцессора на современном этапе.

При рассмотрении вопроса о структуре микропроцессора, были рассмотрены такие его составляющие как: арифметико-логическое устройство, устройство управления, регистры, кэш-память, шина данных, адресная шина и командная шина.

При  рассмотрении вопроса о характеристиках микропроцессора были рассмотрены такие показатели как: тактовая частота, разрядность процессора размер кэш-памяти, тип ядра, форм-фактор.

В вопрос о классификации были рассмотрены такие критерии для сравнения микропроцессоров как по области применения, по внутренней структуре, по типу построения процессоров, по семейству, модификации и поколению микропроцессоров.

После рассмотрения этой темы, стало более чёткое представление устройстве процессора, его характеристиках и его функциях. Так же было узнано о разнообразии микропроцессоров, их фирм производителей, а так же  об их эволюции на протяжении всей истории ПК.

Практическая часть.

В бухгалтерии предприятия ООО «Александра» рассчитываются ежемесячные отчисления на амортизацию по основным средствам. Данные для расчета начисленной амортизации приведены на рисунках.

1.     Построить таблицы по приведенным ниже данным.

2.     Выполнить расчет начисленной амортизации в каждом месяце и остаточной стоимости основных средств на конец месяца.

3.     Организовать межтабличные связи для автоматического формирования сводной ведомости по начисленной амортизации.

4.     Сформировать и заполнить сводную ведомость начисленной амортизации по основным средствам за квартал.

5.     результаты изменения первоначальной стоимости основных средств на конец квартала представить в графическом виде [5, с.35-37].

Ведомость расчета амортизационных отчислений за январь 2006 г.

Наименование основного

 средства

Остаточная

 стоимость на

 начало месяца, руб.

Начисленная

 амортизация,

 руб.

Остаточная

 стоимость на конец месяца, руб.

Офисное кресло

1242,00

Стеллаж

5996,40

Стол офисный

3584,00

Стол-приставка

1680,00

ИТОГО

Ведомость расчета амортизационных отчислений за февраль 2006 г.

Наименование

основного

средства

Остаточная стоимость на начало месяца, руб.

Начисленная

 амортизация,

руб.

Остаточная

 стоимость на

 конец месяца, руб.

Офисное кресло

Стеллаж

Стол офисный

Стол-приставка

ИТОГО

Ведомость расчета амортизационных отчислений за март 2006 г.

Наименование основного

 средства

Остаточная

 стоимость на

 начало месяца,

 руб.

Начисленная амортизация, руб.

Остаточная стоимость на

 конец месяца, руб.

Офисное кресло

Стеллаж

Стол офисный

Стол-приставка



Первоначальная стоимость основных средств

Наименование основного средства

Первоначальная стоимость, руб.

Офисное кресло

2700

Стеллаж

7890

Стол офисный

5600

Стол-приставка

4200





Норма амортизации, % в месяц

3%

 ООО «Александра»

Расчетный период

с

по

_._.20_

_._.20_



СВОДНАЯ ВЕДОМОСТЬ НАЧИСЛЕННОЙ АМОРТИЗАЦИИ ПО ОСНОВНЫМ СРЕДСТВАМ ЗА 1 квартал 2006 г.

Наименование

 Основного

 средства

Первоначальная стоимость, руб.

Остаточная

Стоимость

 на начало

 квартала,руб.

Начисленная

амортизация,

 руб.

Остаточная

стоимость на

 конец квартала,

руб.

Стол

офисный

Офисное

кресло

Стеллаж

Стол-

приставка

ИТОГО



                   Бухгалтер:          ___________________

Алгоритм решения задачи.

1. Запустить табличный процессор MS Excel.

2. Создать книгу с именем «Александра».

3. Лист 1 переименовать в лист с названием Ведомости.[2, с.164].

4. На рабочем листе Ведомости создать таблицу данных о начисленной амортизации по месяцам [2, с.167].

5. Заполнить таблицу данных о начисленной амортизации по месяцам исходными данными по каждому месяцу (рис 1.)

Рис 1. Расположение таблицы «Данные о начисленной амортизации по месяцам» на рабочем листе Ведомости

6. Лист 2 переименовать в лист с названием Первоначальная стоимость[2, с.164].

7. На рабочем листе Первоначальная стоимость MS Excel создать таблицу, в которой будут содержаться данные о первоначальной стоимости основных средств [2, с.167].

8. Заполнить таблицу с данными о первоначальной стоимости исходными данными (рис 2.).

Рис 2. Расположение таблицы «Данные о первоначальной стоимости основных  средств» на рабочем листе Первоначальная стоимость

9. Лист 3 переименовать в лист с названием Сводная ведомость[2, с.164].

10. На рабочем листе Сводная ведомость MS Excel создать таблицу, в которой будет содержаться сводная ведомость начисленной амортизации за 1 квартал 2006 г. [2, с.167].

11. Заполнить таблицу Сводная ведомость начисленной амортизации за квартал  исходными данными (рис 3.).

Рис 3. Расположения таблицы «Сводная ведомость начисленной амортизации за квартал» на рабочем листе Сводная ведомость.

12. Заполнить графу Начисленная амортизация таблицы Ведомость расчета амортизационных отчислений за январь 2006г., находящейся на листе Ведомости следующим образом: занести в ячейку С3 формулу: = =B3*'Первоночальная стоимость'!$B$8 [4, с.16]. Размножить введенную ячейку С3 формулу для остальных ячеек данной графы [2, с.189].

13. Заполнить графу Остаточная стоимость на конец месяца, руб. в таблице Ведомость расчета амортизационных отчислений за январь 2006г. находящейся на листе Ведомости следующим образом. Занести в ячейку D3: =B3 – C3 [4, с.16].

14. Размножить введенную в ячейку D3 формулу для остальных ячеек   данной графы (с D4 по D6) [2, с.189].

В таблице «Данные о начисленной амортизации по месяцам» вставить общие итоги в списке по полю Итого (рис 4.).

Рис 4. Данные о начисленной амортизации за январь, февраль, март 2006 г.

15. Заполнить графу Первоначальная стоимость, руб. таблицы «Сводная ведомость начисленной амортизации за квартал», находящейся на листе Сводная ведомость следующим образом. Занести в ячейку B9 формулу:

=ПРОСМОТР('Сводная ведомость'!A9;'Первоночальная

стоимость'!$A$3:$A$6;'Первоночальная стоимость'!$B$3:$B$6). Размножить введенную в ячейку B2 формулу для остальных ячеек (с B9 по B12) данной графы [1, с.18-21].

16. Заполнить графу Остаточная стоимость на начало квартала, руб. таблицы «Сводная ведомость начисленной амортизации за квартал», находящейся на листе Сводная ведомость следующим образом. Занести в ячейку С9 формулу:

=ПРОСМОТР(A9;Ведомость!$A$3:$A$6;Ведомость!$B$3:$B$6).

Размножить введенную в ячейку С9 формулу для остальных ячеек (с С3 по С12) данной графы [1, с.18-21].

17. Заполнить графу Остаточная стоимость на конец квартала, руб. таблицы «Сводная ведомость начисленной амортизации за квартал», находящейся на листе Сводная ведомость следующим образом. Занести в ячейку E9 формулу:

=ПРОСМОТР(A9;Ведомость!$A$22:$A$25;Ведомость!$D$22:$D$25) [1, с.18-21].

18. Заполнить графу Начисленная амортизация, руб. таблицы «Сводная ведомость начисленной амортизации за квартал», находящейся на листе Сводная ведомость следующим образом. Занести в ячейку D9 формулу:

= C9 - E9

Размножить введенную в ячейку D2 формулу для остальных ячеек (с D3 по D5) данной графы [1, с.18-21].

19. В таблице «Сводная ведомость начисленной амортизации за квартал» вставить общие итоги в списке по полю Итого (рис 5.) [1, с.18-21].



Рис 5. Сводная ведомость начисленной амортизации за квартал

20. Лист 4 переименовать в лист с названием График.

21. На рабочем листе График MS Excel создать гистограмму изменения первоначальной стоимости основных средств на конец квартала (рис 6.).

Построение графика:

·        На панели инструментов табличного процессора MS Excel выбираем значок Мастер диаграмм (или в меню Вставка – диаграмма).

·        Выбираем вид и тип диаграммы, нажимаем кнопку Далее.

·        В диапазоне данных задаем те значения из таблицы с данными (вместе с заголовком столбца), который требуется отразить по оси Y.

·        Выбираем Закладку РЯД;  В графе Подписи по оси Х выделяем данные, которые будут отражаться на оси Х (без названия столбца), нажимаем кнопку Далее.

·        Форматируем диаграмму: задаем название диаграммы, подписи по оси Х и Y, Нажимаем кнопку Далее.

·        Выбираем место расположения Диаграммы (на отдельном листе или имеющемся), нажимаем кнопку Готово [1, с.24-29].

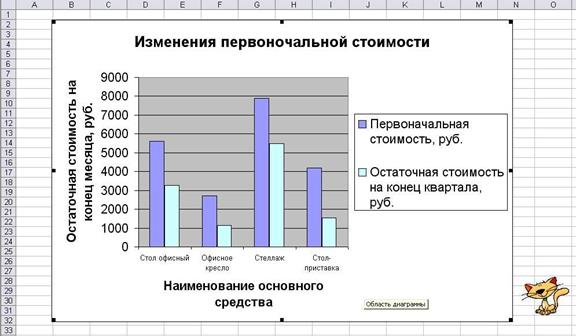

Рис 6. Графическое представление изменения первоначальной стоимости

основных средств на конец квартала.

Список литературы.

1.     Диков А. В.Основы компьютерной технологии для учителя математики. Часть 2: Учебное пособие. Пенза: ПГПУ, 2004. - 104с.

2.     Журин А.А. Учимся работать на компьютере. – И.: Лист Нью, Большая Медведица, 2002 – 320с.

3.     Информатика. Базовый курс. 2-е издание / Под ред. С. В. Симоновича. - СПб.: Питер, 2004 - 640с.

4.     Информатика: Лабораторный практикум для студентов 2 курса всех специальностей. – М.: Вузовский учебник, 2006 -94с.

5.     Информатика: Методические указания по выполнению курсовой работы для самостоятельной работы студентов 2 курса(первое высшее образование). – М.: Вузовский учебник, 2006. –60с.

6.     Леонтьев В.П. Новейшая энциклопедия персонального компьютера 2005. – М.: ОЛМА-ПРЕСС Образование, 2005. - 800с.

7.     МИКРОПРОЦЕССОРЫ. СТРУКТУРА МИКРОПРОЦЕССОРА И ЕГО ОСНОВНЫЕ ХАРАКТЕРИСТИКИ. http://shkola.lv/index.php?mode=cht&chtid=459

8.     Классификация микропроцессоров. http://www.sibsutis.ru/~mavr/Proc/ClassMP.htm

Доработка курсовой работы.

колонка электронной таблицы

Наименование(реквезит)

Тип данных

Формат данных

длина

точность

A

Наименование основного средства

текстовый

50



B

Первоначальная стоимость, руб.

числовой

5



C

Остаточная стоимость на начало квартала, руб.

числовой

10

1

D

Начисленная амортизация, руб.

числовой

10

2

E

Остаточная стоимость на конец квартала, руб.

числовой

10

2
