б) Сопротивление изоляции очень высокое (Rиз®¥).

2. В сети с изолированной нейтралью в несиметричном режиме при прикосновании к фазе.

а)                                                              б)

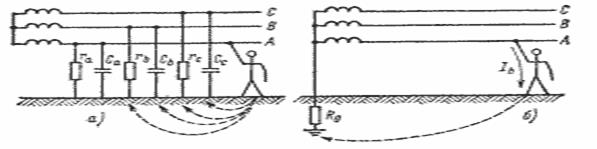

Схемы прохождения токов однофазного прикосновения в трехфазных сетях с изолированной (а) и заземленной (б) нетралью источника питания.

Расчетные выражения:

Схема прохождения токов однофазного замыкания на корпус Iз и однофазного прикосновения Ih в сети с изолированной нейтралью:

а) принципиальная;

б) схема замещения.

Для трехфазной трехпроводной сети с изолированной нейтралью типа IT, напряжением до 1 кВ

Однофазное прикосновение в сети с изолированной нейтралью типа IT при нормальном режиме работы.

Характерным является то, что при однофазном прикосновении значение тока I_h, проходящего через тело человека при нормальном режиме работы сети, тем меньше, чем меньше рабочее напряжение сети (фазное напряжение) и чем больше значение сопротивления изоляции проводов относительно земли. Действительно, ток через тело человека и напряжение прикосновения описываются следующими выражениями:

= U G_h ,

₌U , (3.3.)

где Y_А, Y_В, Y_С - полные проводимости изоляции фазных проводов относительно земли в комплексной форме:

 _А =j C_А ;  _В = j C_В ;  _С = j C_С ;

где U - фазное напряжение сети, В; G_h= - проводимость тела человека; а - фазный коэффициент, учитывающий сдвиг фаз.

При равенстве проводимостей фазных проводов относительно земли Y_А = Y_В = Y_С = Y ток через тело человека и напряжение прикосновения определяется:

= UG_h ,

или   = ,

где Z - полное сопротивление фазного провода относительно земли в комплексной форме, Ом:

Z= ,

где R - активное сопротивление изоляции фазного провода относительно земли; С- емкость фазного провода относительно земли.

При равенстве сопротивление изоляции фазных проводов относительно земли R_А = R_B= R_C = R и отсутствии емкостей, т.е. С_А= С_В = С_С = С = 0,

        I_h = .

При аварийном режиме работы сети, когда один из фазных проводов, например, провод В, замкнулся на землю, опасность поражения током человека, прикоснувшегося к исправным фазным проводам, значительно возрастает.

Однофазное прикосновение в сети с изолированной нейтралью типа IT при аварийном режиме работы

В этом случае ток через тело человека будет равен:

I_h =

где R_ЗМ - сопротивление в месте замыкания фазного провода В на землю.

Так как обычно выполняется условие R_ЗМ  R_h, то:

         I_h = ; U_h = U.

Однофазное  прикосновение возможно при прикосновении стоящего на земле человека к одному из полюсов или одной из фаз - цепь тока замыкается через землю, сопротивление изоляции и емкости фаз в сети с изолированной нейтралью или через заземление нейтрали. Однофазные сети могут быть изолированы от земли и иметь заземленную нейтральную точку или заземленный полюс. Сети, изолированные от земли, имеют активную проводимость провода относительно земли (через изоляцию), кроме того, между проводами и землей имеется емкость. При одинаковых активных и емкостных проводимостях обоих проводов относительно земли ток, проходящий через человека составляет:

I_r = U/(R_r + Z),

где Z - полное сопротивление изоляции относительно земли.

В трехфазной сети:

I_r = U/(R_r(Z₁ +Z ₂)+Z₁ Z ₂)

и при Z =Z₂ =Z₃ =Z_ф

I_r = U/R_r + Z_ф

Если  изоляция  другой  фазы  будет нарушена (замыкание на землю), то ток, проходящий через человека при Z_ф = 0, будет:

I_r = U/R_r

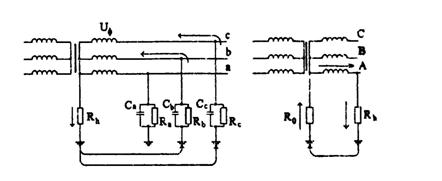

Однофазное (однополюсное) прикосновение к токоведущим частям: а - в сети с изолированной нейтралью; б - в сети с заземленной

Таким образом, при однополюсном прикосновении человек находится под защитой изоляции сети, и если находится в обуви (на коврике), то и под дополнительной защитой обуви. Необходимо иметь в виду, что при разветвленных сетях с большим числом токоприемников, полное сопротивление изоляции фазы относительно земли будет сравнительно небольшим и при однополюсном прикосновении ток через тело человека окажется наиболее опасным.
