ВСЕРОССИЙСКИЙ ЗАОЧНЫЙ
ФИНАНСОВО-ЭКОНОМИЧЕСКИЙ
ИНСТИТУТ
КАФЕДРА АВТОМАТИЗИРОВАННОЙ ОБРАБОТКИ
ЭКОНОМИЧЕСКОЙ ИНФОРМАЦИИ
КУРСОВАЯ РАБОТА
по дисциплине «Информатика»
на тему «Классификация,
структура и основные характеристики микропроцессоров ПК»
Калуга – 2009
Оглавление
Введение........................................................................................................................3
1. Теоретическая часть
1.1.
Введение.............................................................................................................4
1.2. Основные понятия, используемые при изучении микропроцессора ПК....5
1.3.Классификация микропроцессоров ПК...........................................................7
1.4.Структура микропроцессора ПК.....................................................................11
1.5.Основные характеристики микропроцессоров ПК........................................13
1.6. Заключение.......................................................................................................15
2. Практическая часть
2.1 Общая характеристика задачи..........................................................................17
2.2 Описание алгоритма решения
задачи.............................................................18
Список использованной литературы.........................................................................26
Введение
Микропроцессор
– это центральный блок ПК (персонального компьютера), предназначенный для управления
работой всех блоков машины и для выполнения арифметических и логических
операций над информацией.
Актуальность этой темы
состоит в том, что микропроцессор компьютера является основой современной
компьютерной техники. В современном мире трудно найти область техники, где не применялись
бы микропроцессоры. Компьютерная техника лежит в основе современного
прогресса. Она обеспечивает контроль технологических процессов на производстве,
работу современных станков, связь на всех уровнях (от межгосударственного до
бытового). С помощью нее проводятся сложные и трудоемкие расчеты, что
значительно ускоряет процессы конструирования, разработки, фундаментальные
исследования, то есть задает темпы прогресса. И в зависимости от того, как
будет в будущем меняться мощность процессоров, будет зависеть
производительность всей компьютерной техники в целом. Полученные в ходе
написания работы знания могут пригодиться и в повседневной жизни, например при
приобретении персонального компьютера.
Из всего выше сказанного,
я считаю, что тема данной работы актуальна и значима на сегодняшний день.
Цель данной работы –
рассмотреть классификацию, структуру и основные характеристики микропроцессоров
ПК.
Для достижения поставленной цели необходимо рассмотреть
ряд вопросов:
-
раскрыть основные понятия темы;
-
дать общую схему классификации микропроцессоров;
-
рассмотреть структуру и основные характеристики микропроцессоров ПК.

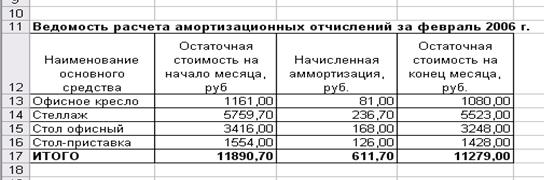

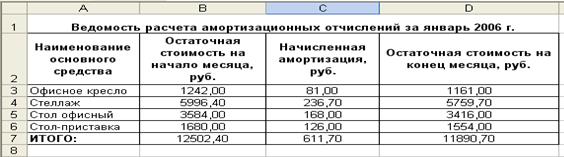

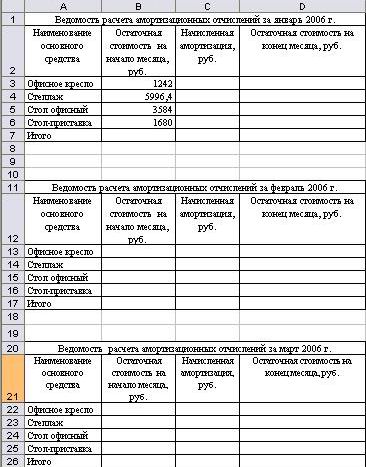

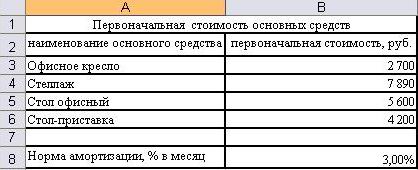

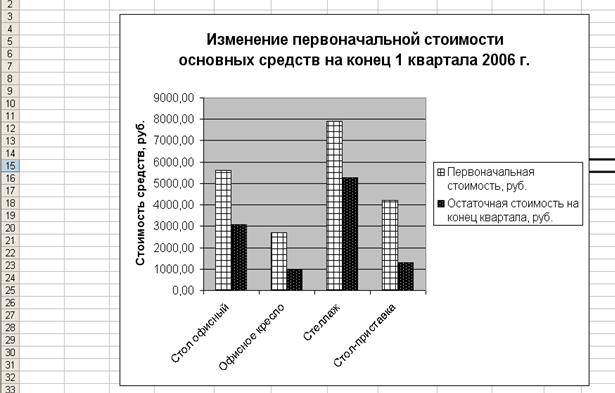

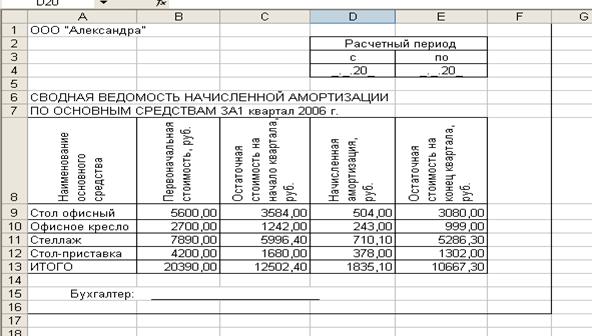

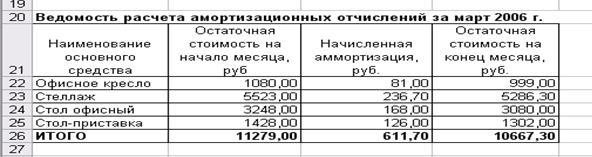

В практической части
необходимо решить задачу о бухгалтерии предприятия ООО «Александра» в
приложении Excel, после чего записать алгоритм решения в самой
курсовой работе. Полученные в ходе
выполнения задачи практические знания, во-первых, подготовят для работы с ПК конкретно в области деятельности будущей
профессии, во-вторых, закрепят навыки работы в приложение Microsoft Excel , а так же помогут заполнить пробелы в знаниях по приложению Excel.
1. Теоретическая часть
1.1.Введение
Тема исследования данной
курсовой работы является такая система ПК как микропроцессор.
Микропроцессор является устройством,
предназначенным для обработки или передачи данных.
При рассмотрении вопроса о
структуре микропроцессора, нужно объяснить такие понятия как: Арифметико-логическое устройство, устройство
управления, регистры, Кэш-память, шина
данных, адресная шина и командная шина.
При рассмотрении вопроса о характеристиках
микропроцессора необходимо рассмотреть: тактовую частоту, разрядность процессора, размер
кэш-памяти и т.д.
Вопрос о классификации довольно таки широк, поэтому в
данной работе будут рассмотрены такие критерии для сравнения микропроцессоров
как по области применения, по внутренней структуре, по типу построения
процессоров, по семейству, модификации и поколению микропроцессоров.
1.2. Основные понятия, используемые
при изучении микропроцессора ПК
Отсчет нового летоисчисления компьютерной эры ведут с 1971 г., когда командой во
главе с талантливым изобретателем, доктором Тэдом Хоффом был создан первый
микропроцессор Intel 4004. Сегодня имя Хоффа стоит в ряду с именами величайших
изобретателей всех времен и народов, но вряд ли мудрый доктор знал в то время,
во что выльется созданный им «компьютер на одном кристалле». С этого момента и
началась эпоха персональных компьютеров, пик которых настал в начале 80-х.
Именно тогда фирмой 1ВМ был выпущен уже ставший легендарным компьютер 1ВМ PC на основе нового микропроцессора все
той же фирмы Intel. В настоящее время выпускается несколько сотен различных
микропроцессоров, но наиболее популярными и распространенными являются
микропроцессоры фирмы Intel и Intel-подобные. [9,C.37]
На сегодняшний день
компьютеризация является одним из главных направлений научно-технического
прогресса и концентрированным его выражением. Количество и качество
производимых в стране компьютеров, степень насыщенности вычислительной техникой
самых разных отраслей становится одним из основных критериев ее экономического
и военного потенциала.
Микропроцессор, иначе,
центральный процессор – функциональное законченное программно-управляемое
устройство обработки информации, выполненное в виде одной или нескольких
больших (БИС) или сверхбольших (СБИС)
интегральных схем.[5,C.141]
Микропроцессор выполняет следующие функции: чтение и
дешифрацию команд из основной памяти; чтение данных из основной памяти (ОП) и
регистров адаптеров внешних устройств; прием и обработку запросов и команд от
адаптеров на обслуживание внешних устройств (ВУ); обработку данных и их запись
в ОП и регистры адаптеров ВУ; выработку управляющих сигналов для всех прочих
узлов и блоков персонального компьютера (ПК).
В микропроцессорах нашли
отражение высокие научно-технические достижения в области кристаллографии, физики
твердого тела, электроники и радиотехники, автоматизации и математики, электроники
и кибернетики. Известны различные применения микропроцессоров. Важнейшими из
них являются: физическое и математическое моделирование, управление приборами и
искусственными органами в медицине, автоматизация электротехнического
оборудования, управление производством, обеспечение безопасности движения на
транспорте, обработка результатов экспериментов, и т.д.
1.3.Классификация микропроцессоров ПК
Классификация
микропроцессоров по типам очень огромна и разнообразна. По принципу действия
вычислительные машины делятся на три больших класса: аналоговые (АВМ), цифровые
(ЦВМ) и гибридные (ГВМ). Критерием деления вычислительных машин на эти классы
является форма представления информации, с которой они работают.
Цифровые вычислительные машины (ЦВМ) дискретного действия
работают с информацией, представленной в дискретной, точнее в цифровой, форме.
Аналоговые вычислительные машины (АВМ) непрерывного действия
работают с информацией, представленной в непрерывной (аналоговой) форме, т.е. в
виде непрерывного ряда значений какой-либо физической величины (чаще всего
электрического напряжения). АВМ просты и удобны в эксплуатации;
программирование задач для решения на них, как правило, нетрудоемкое; скорость
решения задач изменяется по желанию оператора и может быть сделана сколь угодно
высокой (больше, чем у ЦВМ), но точность решения задач очень низкая
(относительная погрешность 2-5%). На АВМ эффективно решать математические
задачи, содержащие дифференциальные уравнения и не требующие сложной логики.[7,C.63]
Гибридные вычислительные машины (ГВМ) комбинированного действия
работают с информацией, представленной и в цифровой, и в аналоговой форме; они
совмещают в себе достоинства АВМ и ЦВМ. ГВМ целесообразно использовать для
решения задач управления сложными быстродействующими техническими комплексами.
Микропроцессоры делятся по
поколениям. За прошедшие десятилетия сменилось несколько поколений процессоров,
при этом развитие процессоров идет в основном в соответствии с законом Г.Мура,
одного из основателей фирмы Intel: «Мощность
СРU удваивается каждые полтора года».[6,C.69]
Процессоры первого и второго поколений были представлены СРU 80/80286. Процессор 80286 имел адресное пространство 16 Мб и работал с
тактовой частотой 20 МГц.
Процессоры третьего поколения типа 80386
обеспечивали адресацию физической памяти до 4 Гб и работали уже на частоте 33
МГц.
В процессоры четвертого поколения 80486 были
интегрированы сопроцессор и кэш-память, у них была реализована конвейеризация
вычислений.
Процессоры пятого поколения типа Pentium поддерживали 64-разрядную
системную шину, имели технологию предсказания переходов и параллельную
конвейерную обработку данных. Процессоры Pentium принято подразделять по поколениям
в соответствии с техническими характеристиками и хронологией их выхода
на компьютерный рынок.
Первый процессор шестого поколения получил имя торговой
марки Pentium
Pro, имел 14 ступеней конвейерной
обработки и поддерживал работу многопроцессорных систем. Процессор Pentium II был ориентирован на массового пользователя ПК, и его версия под
названием Celeron
предназначалась для ускорения перехода пользователей на новое поколение
процессоров. Процессор Pentium
III значительно
расширил возможности обработки изображений, потоков аудио- и видеоданных,
распознавания речи. Он имеет частоту
процессора до 1,3 ГГц и частоту системной шины 133 МГц.
Процессоры седьмого-восьмого поколений имеют
собственную частоту свыше 1 ГГц. К таким процессорам относятся СРU Pentium IV и СРU Аthlon корпорации
AMD.
По назначению различают специализированные
и универсальные микропроцессоры.
Специализированные микропроцессоры предназначены для решения
узкого круга специальных задач, например для управления конкретными
техническими устройствами, технологическими процессами (станками с числовым
программным управлением, роботами и т.д.).
Универсальные микропроцессоры используются в различных сферах
деятельности для решения разнообразных задач: инженерно-технических,
экономических, математических, информационно-поисковых и др. По этой причине
универсальные процессоры обладают более развитыми аппаратными и программными
ресурсами, а класс универсальных процессоров более обширный и распространенный,
чем класс специализированных.
По характеру временной организации работы микропроцессоры
делят на синхронные и асинхронные.
Синхронные микропроцессоры - микропроцессоры, в которых
начало и конец выполнения операций задаются устройством управления (время выполнения
операций в этом случае не зависит от вида выполняемых команд и величин
операндов).
Асинхронные микропроцессоры позволяют начало выполнения
каждой следующей операции определить по сигналу фактического окончания выполнения
предыдущей операции.
По числу больших интегральных схем
(БИС) в микропроцессорном комплекте
различают микропроцессоры однокристальные, многокристальные и многокристальные
секционные.
Однокристальные микропроцессоры получаются при реализации
всех аппаратных средств процессора в виде одной БИС или СБИС (сверхбольшой
интегральной схемы). По мере увеличения степени интеграции элементов в
кристалле и числа выводов корпуса параметры однокристальных микропроцессоров
улучшаются. Однако возможности однокристальных микропроцессоров ограничены
аппаратными ресурсами кристалла и корпуса. Для получения многокристального
микропроцессора необходимо провести разбиение его логической структуры на
функционально законченные части и реализовать их в виде БИС (СБИС).
Функциональная законченность БИС многокристального микропроцессора означает,
что его части выполняют заранее определенные функции и могут работать автономно.
Многокристальные секционные микропроцессоры получаются в том случае, когда в
виде БИС реализуются части (секции) логической структуры процессора при
функциональном разбиении ее вертикальными плоскостями.
По количеству выполняемых программ различают одно- и многопрограммные микропроцессоры.
В однопрограммных микропроцессорах выполняется только одна программа.
Переход к выполнению другой программы происходит после завершения текущей
программы.
В много- или мультипрограммных микропроцессорах одновременно
выполняется несколько (обычно несколько десятков) программ.
По организации структуры микропроцессорных систем различают микроЭВМ одно - и многомагистральные.
В одномагистральных микроЭВМ все устройства имеют одинаковый
интерфейс и подключены к единой информационной магистрали, по которой
передаются коды данных, адресов и управляющих сигналов.
В многомагистральных микроЭВМ устройства группами подключаются
к своей информационной магистрали. Это позволяет осуществить одновременную
передачу информационных сигналов по нескольким (или всем) магистралям. Такая
организация систем усложняет их конструкцию, однако увеличивает
производительность.
1.4.Структура
микропроцессора ПК
Центральным блоком
персонального компьютера является микропроцессор, управляющий всеми блоками
компьютера и выполняющий арифметические и логические операции с данными. В
состав микропроцессора входят:
Устройство управления, которое формирует на основе опорных сигналов тактового
генератора сигналы управления, а также адреса ячеек памяти, используемых
выполняемой операцией, и передает их в соответствующие блоки.
Арифметико-логическое устройство, предназначенное для выполнения всех
арифметических и логических операций над данными.
Микропроцессорная память, которая служит для кратковременного хранения, записи
и выдачи данных, непосредственно используемых в вычислениях в ближайшие такты
машины. Микропроцессорная память реализована в виде регистров – быстродействующих устройств, предназначенных для
временного хранения данных ограниченного размера. Обычно регистры имеют ту же
разрядность, что и машинное слово. [9, с.38]
Интерфейсная система микропроцессора, реализующая сопряжение
микропроцессора с другими устройствами компьютера. Она включает в себя
внутренний интерфейс микропроцессора, буферные запоминающие регистры и схемы
управления портами ввода-вывода и системной шиной.
Основной интерфейсной
системой компьютера, обеспечивающей сопряжение и связь всех его устройств между
собой, является системная шина
(магистраль), включающая в себя:
·
шину данных, предназначенную для параллельной
передачи всех разрядов машинного слова данных;
·
шину адреса, состоящую из проводов и схем
сопряжения для параллельной передачи всех разрядов кода адреса ячейки основной
памяти или порта ввода-вывода внешнего устройства;
·
шину управления, служащую для передачи управляющих
сигналов во все блоки компьютера.
Системная шина обеспечивает
три направления передачи информации:
1. между микропроцессором и основной
памятью;
2. между микропроцессором и портами
ввода-вывода внешних устройств;
3. между основной памятью и портами
ввода-вывода внешних устройств (в режиме
прямого доступа к памяти).
Рис.1. Структура
микропроцессора:
РОН – регистры общего
назначения; РгБ – буферный регистр; РгСдв – сдвиговый регистр; АЛУ –
арифметико-логическое устройство; УУВО – устройство управления выполнением
операций; ДшК – дешифратов команд; РгК – регистр команд; ПС – программный
счетчик; БД – буфер данных; БА – буфер адреса; ОЗУ – оперативное запоминающее
устройство; ЗУК – запоминающее устройство команд. [5,C.145]
1.5. Основные
характеристики микропроцессоров ПК
Центральный процессор
персонального компьютера (микропроцессор) определяет поколение,
производительность компьютера: от процессора во многом зависит быстродействие,
количество операций в секунду. Микропроцессоры отличаются и задачами, под
которые оптимизирована схема.
Основными
характеристиками микропроцессора являются:
·
система
команд – множество элементарных операций, которые умеет выполнять процессор.
Все микропроцессоры в зависимости от системы команд можно разделить на четыре
группы:
1) микропроцессоры типа CISC с полным набором
системы команд;
2) микропроцессоры типа RISC с
сокращенным набором системы команд;
3) микропроцессоры типа VLIW с системой
команд сверхбольшой разрядности;
4) микропроцессоры типа MISC с
минимальным набором системы команд и весьма высоким быстродействием и др.
·
степень
интеграции микросхемы процессора показывает, какое число транзисторов на ней
умещается. В процессорах первых персональных ЭВМ располагалось около 30 тыс.
транзисторов, в современных процессорах размещается свыше 28 млн. транзисторов.
Предполагается, что к 2010 г.
этот показатель достигнет 1 млрд. транзисторов.[6,C.66]
·
разрядность
обрабатываемых данных - максимальное количество разрядов двоичного кода,
которые могут обрабатываться или передаваться одновременно.
·
тактовая
частота микропроцессора – указывает,
сколько элементарных операций (тактов) микропроцессор выполняет за одну
секунду. Генератор тактовых импульсов генерирует последовательность электрических
импульсов. Частота генерируемых импульсов определяет тактовую частоту машины.
Промежуток времени между соседними импульсами определяет время одного такта
работы машины, или просто, такт работы машины. Частота генератора тактовых
импульсов является одной из основных характеристик персонального компьютера и
во многом определяет скорость его работы, ибо каждая операция в машине
выполняется за определенное количество тактов.
·
быстродействие
микропроцессора - это число элементарных операций, выполняемых микропроцессором в
единицу времени (операции/секунда).
·
размер
кэш-памяти (внутренней памяти) - В эту встроенную память процессор помещает все
часто используемые данные, чтобы уменьшить количество обращений к оперативной
памяти. Кэш-память в процессоре имеется двух видов. Самая быстрая — кэш-память
первого уровня (16—32 кб у процессоров Intel и до 128 кб — в последних моделях AMD). Существует еще чуть менее быстрая,
но зато более объемная кэш-память второго уровня — и именно ее объемом
отличаются различные модификации процессоров. Так, в семействе Intel самый «богатый» кэш-памятью — мощный
Extreme
Edition
(2 Мб). У новых моделей Pentium 4 Prescott и у Athlon 64 размер кэша второго уровня
составляет 1 Мб.[9,C.62]
1.6.Заключение
В данной работе объектом изучения послужили микропроцессоры ПК. Были
раскрыты основные понятия, используемые в выбранной теме; дана классификация
микропроцессоров и краткая характеристика их элементов; рассмотрена структура и
основные характеристики микропроцессоров ПК.
Микропроцессор – это
основная микросхема компьютера, в которой и производятся все вычисления.
Микропроцессоры
незаменимы в современной технике. Например, управление современным двигателем -
обеспечение экономии расхода топлива, ограничение максимальной скорости
движения, контроль исправности и т. д. - немыслимо без использования микропроцессоров.
Еще одной перспективной сферой их использования является бытовая техника -
применение микропроцессоров придает ей новые потребительские качества.
Успехи, достигнутые за время существования микропроцессора,
четверть века назад невозможно было и вообразить. Если так будет продолжаться и
впредь, то, возможно, к 2011
г. микропроцессоры будут работать на тактовой частоте 10
(ГГц). При этом число транзисторов на каждом таком процессоре достигнет 1
миллиарда, а вычислительная мощность – 100 миллиардов операций в секунду.
Трудно себе даже представить, насколько возросшая мощь процессоров расширит
сферу их применения, причем не только в бизнесе и в области коммуникаций. Как
дома, так и на рабочих местах возникнет новая информационная среда, откроются
невиданные ранее возможности.[3,C.82]
Будущее микропроцессорной техники
связано сегодня с двумя новыми направлениями - нанотехнологиями и квантовыми
вычислительными системами. Эти пока еще главным образом теоретические
исследования касаются использования в качестве компонентов логических схем
молекул и даже субатомных частиц: основой для вычислений должны служить не
электрические цепи, как сейчас, а положение отдельных атомов или направление
вращения электронов. Если "микроскопические" компьютеры будут
созданы, то они обойдут современные машины по многим параметрам.
Это все
говорит о том, что производство и усовершенствование микропроцессоров не стоит
на месте. Современные технологии с каждым днем упрощают работу человека с
компьютером, давая ему больше возможностей для работы.
2.
Практическая часть
2.1. Общая
характеристика задачи
В бухгалтерии предприятия
ООО «Александра» рассчитываются ежемесячные отчисления на амортизацию по
основным средствам. Данные для расчета начисленной амортизации приведены на
рис. 1. и 2.
1.
Построить
таблицы по приведенным ниже данным.
2.
Выполнить
расчет начисленной амортизации в каждом месяце и остаточной стоимости основных
средств на конец периода.
3.
Организовать
межтабличные связи для автоматического формирования сводной ведомости по
начисленной амортизации.
4.
Сформировать
и заполнить сводную ведомость начисленной амортизации по основным средствам за
квартал (рис. 3).
5.
Результаты
изменения первоначальной стоимости основных средств на конец квартала
представить в графическом виде.
Ведомость расчета амортизационных отчислений
за январь 2006г.
|
Наименование
основного
средства
|
Остаточная
стоимость на
начало месяца,
руб.
|
Начисленная
амортизация,
руб.
|
Остаточная
стоимость на
конец месяца,
руб.
|
|
Офисное
кресло
|
1242,00
|
|
|
|
Стеллаж
|
5996,40
|
|
|
|
Стол
офисный
|
3584,00
|
|
|
|
Стол-приставка
|
1680,00
|
|
|
|
ИТОГО
|
|
|
|
Ведомость расчета
амортизационных отчислений за февраль 2006 г.
|
Наименование
основного
средства
|
Остаточная
стоимость на
начало месяца,
руб.
|
Начисленная
амортизация,
руб.
|
Остаточная
стоимость на
конец месяца,
руб.
|
|
Офисное
кресло
|
|
|
|
|
Стеллаж
|
|
|
|
|
Стол
офисный
|
|
|
|
|
Стол-приставка
|
|
|
|
|
ИТОГО
|
|
|
|
Ведомость расчета
амортизационных отчислений за март 2006 г.
|
Наименование
основного
средства
|
Остаточная
стоимость на
начало месяца,
руб.
|
Начисленная
амортизация,
руб.
|
Остаточная
стоимость на
конец месяца,
руб.
|
|
Офисное
кресло
|
|
|
|
|
Стеллаж
|
|
|
|
|
Стол
офисный
|
|
|
|
|
Стол-приставка
|
|
|
|
|
ИТОГО
|
|
|
|
Рис 1. Данные
о начисленной амортизации по месяцам
Первоначальная стоимость основных средств
|
Наименование
основного средства
|
Первоначальная
стоимость, руб.
|
|
Офисное кресло
|
2 700
|
|
Стеллаж
|
7 890
|
|
Стол офисный
|
5 600
|
|
Стол-приставка
|
4 200
|
|
|
|
Норма амортизации, % в месяц
|
3%
|
Рис. 2.
Данные о первоначальной стоимости основных средств
ООО «Александра»
|
Расчетный период
|
|
с
|
по
|
|
_._.20_
|
_._.20_
|
СВОДНАЯ ВЕДОМОСТЬ НАЧИСЛЕННОЙ АМОРТИЗАЦИИ ПО ОСНОВНЫМ СРЕДСТВАМ ЗА 1
квартал 2006 г.
|
Наименование
основного
средства
|
Первоначальная стоимость, руб.
|
Остаточная
Стоимость
на начало
квартала,
руб.
|
Начисленная
амортизация,
руб.
|
Остаточная
стоимость на
конец квартала,
руб.
|
|
Стол
офисный
|
|
|
|
|
|
Офисное
кресло
|
|
|
|
|
|
Стеллаж
|
|
|
|
|
|
Стол-
приставка
|
|
|
|
|
|
ИТОГО
|
|
|
|
|
Бухгалтер: ___________________
|
Рис.
3. Сводная ведомость начисленной амортизации за квартал
2.2.
Описание алгоритма решения задачи
1. Запустить табличный
процессор MS Excel.
2. Создать книгу с именем
«Александра».
3. Лист 1 переименовать в
лист с названием Ведомости.
4. На рабочем листе Ведомости создать таблицу данных о
начисленной амортизации по месяцам.
5. Заполнить таблицу данных
о начисленной амортизации по месяцам исходными данными по каждому месяцу (рис
1.)
Рис 1. Расположение таблицы «Данные о начисленной
амортизации по месяцам» на рабочем листе Ведомости
6. Лист 2 переименовать в лист с
названием Первоначальная стоимость
7. На рабочем листе Первоначальная стоимость MS Excel
создать таблицу, в которой будут содержаться данные о первоначальной стоимости
основных средств.
8. Заполнить таблицу с данными о
первоначальной стоимости исходными данными (рис 2.).
Рис 2. Расположение таблицы «Данные
о первоначальной стоимости основных средств»
на рабочем листе Первоначальная стоимость
9. Лист
3 переименовать в лист с названием Сводная
ведомость.
10. На
рабочем листе Сводная ведомость MS Excel создать таблицу, в которой будет содержаться
сводная ведомость начисленной амортизации за 1 квартал 2006 г.
11. Заполнить таблицу Сводная ведомость начисленной амортизации за квартал исходными данными (рис 3.).
Рис
3. Расположения таблицы «Сводная ведомость начисленной амортизации за
квартал» на рабочем листе Сводная ведомость
|
колонка
электронной таблицы
|
Наименование(реквизит)
|
Тип данных
|
|
|
|
A
|
Наименование
основного средства
|
текстовый
|
|
|
B
|
Первоначальная
стоимость, руб.
|
числовой
|
|
|
C
|
Остаточная
стоимость на начало квартала, руб.
|
числовой
|
|
|
D
|
Начисленная
амортизация, руб.
|
числовой
|
|
|
E
|
Остаточная
стоимость на конец квартала, руб.
|
числовой
|
|
12.Заполнить графу Остаточная стоимость на начало месяца, руб. таблицы
ведомость расчета амортизационных отчислений за январь 2006 г., находящейся на
листе Ведомости следующим образом:
Занести в ячейку В7
формулу:
=СУММ(B3:B6)
13.Заполнить графу
Начисленная амортизация, руб. таблицы ведомость расчета амортизационных
отчислений за январь 2006 г.,
находящейся на листе Ведомости следующим
образом (расчет амортизации будем считать линейным способом):
Занести в ячейку С3
формулу:
='Первоначальная
стоимость '!B3*'Первоначальная стоимость '!$B$8
Размножить введенную в
ячейку С3 формулу для остальных ячеек (с С4 по С6) данной графы
14.Вычислим, сколько всего
начислена амортизация за январь 2006
г. в графе Начисленная амортизация, руб. таблицы
ведомость расчета амортизационных отчислений за январь 2006 г., находящейся на
листе Ведомости следующим образом:
Занести в ячейку С7
формулу:
=СУММ(C3:C6)
15.Заполним графу Остаточная стоимость на конец месяца, руб. таблицы
ведомость расчета амортизационных отчислений за январь 2006 г., находящейся на
листе Ведомости следующим образом:
Занести в ячейку D3 формулу:
=B3-C3
Размножить введенную в
ячейку D3 формулу для остальных ячеек (с D4 по D6) данной графы
16.Вычислим, сколько
всего начислена амортизация за январь 2006 г. (рис. 4) в графе Остаточная стоимость на конец месяца, руб. таблицы
ведомость расчета амортизационных отчислений за январь 2006 г., находящейся на листе
Ведомости следующим образом:
Занести в ячейку D7 формулу:
=B7-C7
Рис.4. Данные о начисленной амортизации за январь 2006 г.
17.Заполним графу Остаточная стоимость на начало месяца, руб. таблицы
ведомость расчета амортизационных отчислений за февраль 2006 г., находящейся на
листе Ведомости следующим образом:
Занести в ячейку В13
формулу:
=D3
Размножить введенную в
ячейку В13 формулу для остальных ячеек (с В14 по В16) данной графы
18.Заполнить графу
Начисленная амортизация, руб. таблицы ведомость расчета амортизационных
отчислений за февраль 2006 г.,
находящейся на листе Ведомости следующим
образом:
Занести в ячейку С13
формулу:
='Первоначальная
стоимость '!B3*'Первоначальная стоимость '!$B$8
Размножить введенную в
ячейку С13 формулу для остальных ячеек (с С14 по С16) данной графы
19.Вычислим, сколько
всего начислена амортизация за февраль 2006 г. в графе Начисленная амортизация, руб.
таблицы ведомость расчета амортизационных отчислений за февраль 2006 г., находящейся на
листе Ведомости следующим образом:
Занести в ячейку С17
формулу:
=СУММ(C13:C16)
20.Заполним графу Остаточная стоимость на конец месяца, руб. таблицы
ведомость расчета амортизационных отчислений за февраль 2006 г., находящейся на
листе Ведомости следующим образом:
Занести в ячейку D13 формулу:
=B13-C13
Размножить введенную в
ячейку D13 формулу для остальных ячеек (с D14 по D16) данной графы
21.Вычислим, сколько
всего начислена амортизация за февраль 2006 г. (рис.5.) в графе Остаточная стоимость на конец месяца, руб. таблицы
ведомость расчета амортизационных отчислений за январь 2006 г., находящейся на
листе Ведомости следующим образом:
Занести в ячейку D17 формулу:
=B17-C17
Рис.5. Данные о начисленной амортизации за февраль 2006 г
22.Заполним таблицу
ведомость расчета амортизационных отчислений за март 2006 г. (рис. 6.)
находящуюся на листе Ведомости аналогично
таблицы ведомость расчета амортизационных отчислений за январь 2006 г. (см. п. 17- п. 21).
Рис.6. Данные о начисленной амортизации за март 2006 г
23.На рабочем листе Сводная
ведомость создать форму заказа.
24.Путем создания
межтабличных связей заполнить созданную форму следующими образом:
·
Занести
в ячейку В9 формулу:
=ПРОСМОТР('Сводная ведомость'!A9;'Первоночальная
стоимость'!$A$3:$A$6;'Первоночальная
стоимость'!$B$3:$B$6)
Размножить введенную в ячейку В9 формулу
для остальных ячеек (с В10 по В12) данной графы
·
В
ячейку В13 заносим формулу, которая считает сумму первоначальной
стоимости:
=СУММ(В9:В12)
·
Занести
в ячейку С9 формулу:
=ПРОСМОТР(A9;Ведомости!$A$3:$A$6;Ведомости!$B$3:$B$6).
Размножить введенную в ячейку С9
формулу для остальных ячеек (с С10 по С12) данной графы
·
В
ячейку С13 заносим формулу, которая считает сумму остаточной стоимости на
начало месяца:
=СУММ(С9:С12)
·
Занести
в ячейку D9 формулу:
= C9 - E9
Размножить введенную в ячейку D9 формулу для остальных ячеек (с D10 по D12) данной графы
·
В
ячейку D13 заносим формулу, которая считает сумму начисленной амортизации:
=СУММ(D9:D12)
·
Занести
в ячейку Е9 формулу:
=ПРОСМОТР(A9;Ведомость!$A$22:$A$25;Ведомость!$D$22:$D$25)
Размножить введенную в ячейку Е9
формулу для остальных ячеек (с Е10 по Е12) данной графы
·
В
ячейку Е13 заносим формулу, которая считает сумму остаточной стоимости на конец
квартала:
=СУММ(Е9:Е12)
Рис 7. Сводная ведомость начисленной амортизации за квартал
25. Лист 4 переименовать в лист с названием График.
26. На рабочем листе График MS Excel создать гистограмму изменения первоначальной
стоимости основных средств на конец квартала (рис 8.).
Построение графика:
·
На панели инструментов табличного процессора MS Excel выбираем значок Мастер диаграмм (или в меню Вставка – диаграмма).
·
Выбираем вид и тип диаграммы, нажимаем кнопку Далее.
·
В диапазоне данных задаем те значения из таблицы с
данными (вместе с заголовком столбца), который требуется отразить по оси Y.
·
Выбираем Закладку РЯД; В графе Подписи по оси Х выделяем данные, которые
будут отражаться на оси Х (без названия столбца), нажимаем кнопку Далее.
·
Форматируем диаграмму: задаем название диаграммы,
подписи по оси Х и Y, Нажимаем
кнопку Далее.
·
Выбираем место расположения Диаграммы, нажимаем
кнопку Готово
Рис 8. Графическое представление изменения первоначальной
стоимости
основных средств на конец квартала.
Список использованной литературы
1. Диков А. В.Основы компьютерной
технологии для учителя математики. Часть 2: Учебное пособие. Пенза: ПГПУ, 2004.
- 104с.
2. Журин А.А. Учимся работать на
компьютере. – И.: Лист Нью, Большая Медведица, 2002 – 320с.
3. Информатика. Базовый курс. 2-е
издание / Под ред. С. В. Симоновича. - СПб.: Питер, 2006 - 640с.
4. Информатика: Лабораторный практикум
для студентов 2 курса всех специальностей. – М.: Вузовский учебник, 2006 -94с.
5. Информатика: Учебник. – 3-е перераб.изд./
Под ред. Н.В.Макаровой. – М.: Финансы и статистика, 2006. – 768 с.
6. Информатика: учебник для студентов/
М.В.Гаврилов, Н.В.Спрожецкая. – М.: Гардарики, 2006. – 426 с.
7. Информатика в экономике: Учеб.
Пособие/Под ред. проф. Б.Е.Одинцова, проф. А.Н.Романова. – М.: Вузовский
учебник, 2008. – 478 с.
8. Калабеков Б.А. Цифровые устройства и
микропроцессорные системы. – М.:Горячая линия – Телеком, 2005. – 336 с.
9. Леонтьев В.П. Новейшая энциклопедия
персонального компьютера 2005. – М.: ОЛМА-ПРЕСС Образование, 2005. - 800с.
10.
Основы
информатики: Учеб. пособие/ А.Н.Морозевич, Н.Н.Говядинова, В.Г.Левашенко и др.;
- Мн.: Новое знание, 2001. – 544 с.
11.
Партыка
Т.Л., Попов И.И. Электронные вычислительные машины и системы: учеб. пособие. –
М.: ФОРУМ: ИНФРА-М, 2007. – 368 с.
