Эффект Пельтье в технике


Содержание


Введение.............................................................................................................. 3

1. Полупроводниковые кулеры Пельтье....................................................... 4

2. Модули Пельтье............................................................................................ 6

3. Особенности эксплуатации........................................................................ 12

4. Примеры холодильников Пельтье........................................................... 16

Заключение...................................................................................................... 21

Список использованной литературы........................................................... 25



Введение


В 1834 г. французский ученый Жан Шарль Пельтье решил определить, как изменяется температура вдоль однородного и вдоль разнородного проводников под влиянием электрического тока. Опыты принесли неожиданность: при протекании тока по разнородному проводнику в одном его спае тепло поглощалось, в то время как в другом выделялось. Другими словами, если температуру горячего спая поддерживать тем или иным способом на определенном уровне, то с помощью холодного спая можно охладить тело до более низких температур.

Через 12 лет (1834 г.) после открытия Зеебека был открыт "эффект Пельтье". Этот эффект является обратным "эффекту Зеебека". Суть "эффекта Пельтье" состоит в том, что при прохождении тока на границах дух разных проводников происходит на одном конце поглощение тепла, а на другом его выделение.

Чрезвычайно малая эффективность первых термоэлектрических холодильников, основанных на открытии Пельтье, стала основной причиной того, что они длительное время не находили практического применения. В конце 40-х годов XX в. этим явлением заинтересовался академик А.Ф. Иоффе – появившиеся новые полупроводниковые материалы позволяли надеяться на улучшение характеристик этих холодильников. Исследования вскоре подтвердили это, и у нас в стране началось широкое конструирование различных приборов, основанных на этом эффекте. Такие приборы начали применяться, например, в медицине; на основе этого эффекта создаются кондиционеры и даже (пока экспериментальные) холодильники.

В связи с этим актуальным становится дальнейшее более глубокое изучение данной темы.

Цель работы – провести исследование эффекта Пельтье в технике.

Данная цель решается с помощью раскрытия следующих основных задач:

– описать полупроводниковые кулеры Пельтье;

– описать модули Пельтье;

– выявить особенности эксплуатации;

– привести примеры холодильников Пельтье.


1. Полупроводниковые кулеры Пельтье


Работа современных высокопроизводительных электронных компонентов, составляющих основу компьютеров, сопровождается значительным тепловыделением, особенно при эксплуатации их в форсированных режимах разгона (overclocking). Эффективная работа таких компонентов требует адекватных средств охлаждения, обеспечивающих необходимые температурные режимы их работы. Как правило, такими средствами поддержки оптимальных температурных режимов являются кулеры, основой которых являются традиционные радиаторы и вентиляторы.

Надежность и производительность таких средств непрерывно повышаются за счет совершенствования их конструкции, использования новейших технологий и применения в их составе разнообразных датчиков и средств контроля. Это позволяет интегрировать подобные средства в состав компьютерных систем, обеспечивая диагностику и управление их работой с целью достижения наибольшей эффективности при обеспечении оптимальных температурных режимов эксплуатации компьютерных элементов, что повышает надежность и удлиняет сроки их безаварийной работы.

Параметры традиционных кулеров непрерывно улучшаются, тем не менее, в последнее время на компьютерном рынке появились и вскоре стали популярными такие специфические средства охлаждения электронных элементов как полупроводниковые холодильники Пельтье (хотя часто применяется слово кулер, но правильным термином в случае элементов Пельтье является именно холодильник)

Холодильники Пельтье, содержащие специальные полупроводниковые термоэлектрические модули, работа которых основана на эффекте Пельтье, открытом еще в 1834 г., являются чрезвычайно перспективными устройствами охлаждения. Подобные средства уже много лет успешно применяются в различных областях науки и техники.

В шестидесятых и семидесятых годах отечественной промышленностью предпринимались неоднократные попытки выпуска бытовых малогабаритных холодильников, работа которых была основана на эффекте Пельтье. Однако несовершенство существовавших технологий, низкие значения коэффициента полезного действия и высокие цены не позволили в те времена подобным устройствам покинуть научно-исследовательские лаборатории и испытательные стенды.

Но эффект Пельтье и термоэлектрические модули не остались уделом только ученых. В процессе совершенствования технологий многие негативные явления удалось существенно ослабить. В результате этих усилий были созданы высокоэффективные и надежные полупроводниковые модули.

В последние годы данные модули, работа которых основана на эффекте Пельтье, стали активно использовать для охлаждения разнообразных электронных компонентов компьютеров. Их, в частности, стали применять для охлаждения современных мощных процессоров, работа которых сопровождается высоким уровнем тепловыделения.

Благодаря своим уникальным тепловым и эксплуатационным свойствам устройства, созданные на основе термоэлектрических модулей - модулей Пельтье, позволяют достичь необходимого уровня охлаждения компьютерных элементов без особых технических трудностей и финансовых затрат. Как кулеры электронных компонентов, данные средства поддержки необходимых температурных режимов их эксплуатации являются чрезвычайно перспективными. Они компактны, удобны, надежны и обладают очень высокой эффективностью работы.

Особенно большой интерес полупроводниковые холодильники представляют в качестве средств, обеспечивающих интенсивное охлаждение в компьютерных системах, элементы которых, установлены и эксплуатируются в жестких форсированных режимах. Использование таких режимов - разгона (overclocking) часто обеспечивает значительный прирост производительности применяемых электронных компонентов, а, следовательно, как правило, и всей системы компьютера. Однако работа компьютерных компонентов в подобных режимах отличается значительным тепловыделением и нередко находится на пределе возможностей компьютерных архитектур, а также существующих и используемых микроэлектронных технологий. Такими компьютерными компонентами, работа которых сопровождается высоким тепловыделением, являются не только высокопроизводительные процессоры, но и элементы современных высокопроизводительных видеоадаптеров, а в некоторых случаях и микросхемы модулей памяти. Подобные мощные элементы требуют для своей корректной работы интенсивного охлаждения даже в штатных режимах и тем более в режимах разгона.

2. Модули Пельтье


В холодильниках Пельтье используется обычный, так называемый термоэлектрический холодильник, действие которого основано на эффекте Пельтье. Данный эффект назван в честь французского часовщика Пельтье (1785-1845 г.), сделавшего свое открытие более полутора столетий назад - в 1834 г.

Сам Пельтье не совсем понимал сущность открытого им явления. Истинный смысл явления был установлен несколькими годами позже в 1838 году Ленцем (1804-1865 г.).

В углубление на стыке двух стержней из висмута и сурьмы Ленц поместил каплю воды. При пропускании электрического тока в одном направлении капля воды замерзала. При пропускании тока в противоположном направлении образовавшийся лед таял. Тем самым было установлено, что при прохождении через контакт двух проводников электрического тока, в зависимости от направления последнего, помимо джоулева тепла выделяется или поглощается дополнительное тепло, которое получило название тепла Пельтье. Это явление получило название явления Пельтье (эффекта Пельтье). Таким образом, оно является обратным по отношению к явлению Зеебека.

Если в замкнутой цепи, состоящей из нескольких металлов или полупроводников, температуры в местах контактов металлов или полупроводников разные, то в цепи появляется электрический ток. Это явление термоэлектрического тока и было открыто в 1821 году немецким физиком Зеебеком (1770-1831 г.).

В отличие от тепла Джоуля-Ленца, которое пропорционально квадрату силы тока (Q=R·I·I·t), тепло Пельтье пропорционально первой степени силы тока и меняет знак при изменении направления последнего. Тепло Пельтье, как показали экспериментальные исследования, можно выразить формулой:

Qп = П ·q

где q - количество прошедшего электричества (q=I·t), П - так называемый коэффициент Пельтье, величина которого зависит от природы контактирующих материалов и от их температуры.

Тепло Пельтье Qп считается положительным, если оно выделяется, и отрицательным, если оно поглощается.

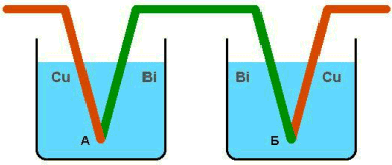

Рис. 1. Схема опыта для измерения тепла Пельтье, Cu - медь, Bi - висмут.


В представленной схеме опыта измерения тепла Пельтье при одинаковом сопротивлении проводов R (Cu+Bi), опущенных в калориметры, выделится одно и то же джоулево тепло в каждом калориметре, а именно по Q=R·I·I·t. Тепло Пельтье, напротив, в одном калориметре будет положительно, а в другом отрицательно. В соответствии с данной схемой можно измерить тепло Пельтье и вычислить значения коэффициентов Пельтье для разных пар проводников.

Необходимо отметить, что коэффициент Пельтье находится в существенной зависимости от температуры. Некоторые значения коэффициента Пельтье для различных пар металлов представлены в таблице 1.

Таблица 1

Значения коэффициента Пельтье для различных пар металлов

Железо-константан

Медь-никель

Свинец-константан

T, К

П, мВ

T, К

П, мВ

T, К

П, мВ

273

13,0

292

8,0

293

8,7

299

15,0

328

9,0

383

11,8

403

19,0

478

10,3

508

16,0

513

26,0

563

8,6

578

18,7

593

34,0

613

8,0

633

20,6

833

52,0

718

10,0

713

23,4


Коэффициент Пельтье, являющийся важной технической характеристикой материалов, как правило, не измеряется, а вычисляется через коэффициент Томсона:

П = a · T

где П – коэффициент Пельтье, a – коэффициент Томсона, T – абсолютная температура.

Открытие эффекта Пельтье оказало большое влияние на последующее развитие физики, а в дальнейшем и различных областей техники.

Итак, суть открытого эффекта заключается в следующем: при прохождении электрического тока через контакт двух проводников, сделанных из различных материалов, в зависимости от его направления, помимо джоулева тепла выделяется или поглощается дополнительное тепло, которое получило название тепла Пельтье. Степень проявления данного эффекта в значительной мере зависит от материалов выбранных проводников и используемых электрических режимов.

Классическая теория объясняет явление Пельтье тем, что электроны, переносимые током из одного метала в другой, ускоряются или замедляются под действием внутренней контактной разности потенциалов между металлами. В первом случае кинетическая энергия электронов увеличивается, а затем выделяется в виде тепла. Во втором случае кинетическая энергия электронов уменьшается, и эта убыль энергии пополняется за счет тепловых колебаний атомов второго проводника. В результате происходит охлаждение. Более полная теория учитывает изменение не потенциальной энергии при переносе электрона из одного металла в другой, а изменение полной энергии.

Наиболее сильно эффект Пельтье наблюдается в случае использования полупроводников p- и n-типа проводимости. В зависимости от направления электрического тока через контакт полупроводников разного типа - p-n- и n-p-переходов вследствие взаимодействия зарядов, представленных электронами (n) и дырками (p), и их рекомбинации энергия либо поглощается, либо выделяется. В результате данных взаимодействий и порожденных энергетических процессов тепло либо поглощается, либо выделяется. Использование полупроводников p- и n-типа проводимости в термоэлектрических холодильниках иллюстрирует рис. 2.

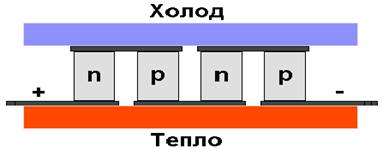

Рис. 2. Использование полупроводников p- и n-типа в термоэлектрических холодильниках

Объединение большого количества пар полупроводников p- и n-типа позволяет создавать охлаждающие элементы - модули Пельтье сравнительно большой мощности. Структура полупроводникового термоэлектрического модуля Пельтье представлена на рис. 3.

Рис. 3. Структура модуля Пельтье


Модуль Пельтье, представляет собой термоэлектрический холодильник, состоящий из последовательно соединенных полупроводников p- и n-типа, образующих p-n- и n-p-переходы. Каждый из таких переходов имеет тепловой контакт с одним из двух радиаторов. В результате прохождения электрического тока определенной полярности образуется перепад температур между радиаторами модуля Пельтье: один радиатор работает как холодильник, другой радиатор нагревается и служит для отвода тепла. На рис. 4 представлен внешний вид типового модуля Пельтье.

Рис. 4. Внешний вид модуля Пельтье


Типичный модуль обеспечивает значительный температурный перепад, который составляет несколько десятков градусов. При соответствующем принудительном охлаждении нагревающегося радиатора второй радиатор - холодильник, позволяет достичь отрицательных значений температур. Для увеличения разности температур возможно каскадное включение термоэлектрических модулей Пельтье при обеспечении адекватного их охлаждения. Это позволяет сравнительно простыми средствами получить значительный перепад температур и обеспечить эффективное охлаждение защищаемых элементов. На рис. 5 представлен

пример каскадного включения типовых модулей Пельтье.

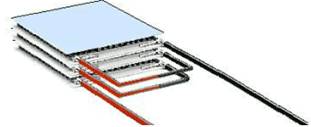

Рис. 5. Пример каскадного включения модулей Пельтье


Устройства охлаждения на основе модулей Пельтье часто называют активными холодильниками Пельтье или просто кулерами Пельтье.

Использование модулей Пельтье в активных кулерах делает их существенно более эффективными по сравнению со стандартными типами кулеров на основе традиционных радиаторов и вентиляторов. Однако в процессе конструирования и использования кулеров с модулями Пельтье необходимо учитывать ряд специфических особенностей, вытекающих из конструкции модулей, их принципа работы, архитектуры современных аппаратных средств компьютеров и функциональных возможностей системного и прикладного программного обеспечения.

Большое значение играет мощность модуля Пельтье, которая, как правило, зависит от его размера. Модуль малой мощности не обеспечивает необходимый уровень охлаждения, что может привести к нарушению работоспособности защищаемого электронного элемента, например, процессора вследствие его перегрева. Однако применение модулей слишком большой мощности может вызвать понижение температуры охлаждающего радиатора до уровня конденсации влаги из воздуха, что опасно для электронных цепей. Это связано с тем, что вода, непрерывно получаемая в результате конденсации, может привести к коротким замыканиям в электронных цепях компьютера. Здесь уместно напомнить, что расстояние между токопроводящими проводниками на современных печатных платах нередко составляет доли миллиметров. Тем не менее, несмотря ни на что, именно мощные модули Пельтье в составе высокопроизводительных кулеров и соответствующие системы дополнительного охлаждения и вентиляции позволили в свое время фирмам KryoTech и AMD в совместных исследованиях разогнать процессоры AMD, созданные по традиционной технологии, до частоты, превышающей 1 ГГц, то есть увеличить их частоту работы почти в 2 раза по сравнению со штатным режимом их функционирования. И необходимо подчеркнуть, что данный уровень производительности достигнут в условиях обеспечения необходимой стабильности и надежности работы процессоров в форсированных режимах. Ну, а следствием такого экстремального разгона явился рекорд производительности среди процессоров архитектуры и системы команд 80х86. А фирма KryoTech неплохо заработала, предлагая на рынке свои установки охлаждения. Снабженные соответствующей электронной начинкой, они оказались востребованными в качестве платформ высокопроизводительных серверов и рабочих станций. А фирма AMD получила подтверждение высокого уровня своих изделий и богатый экспериментальный материал для дальнейшего совершенствования архитектуры своих процессоров. К слову сказать, аналогичные исследования были проведены и с процессорами Intel Celeron, Pentium II, Pentium III, в результате которых был получен тоже значительный прирост производительности.

Необходимо отметить, что модули Пельтье в процессе своей работы выделяют сравнительно большое количество тепла. По этой причине следует применять не только мощный вентилятор в составе кулера, но и меры для снижения температуры внутри корпуса компьютера для предупреждения перегрева остальных компонентов компьютера. Для этого целесообразно использовать дополнительные вентиляторы в конструктиве корпуса компьютера для обеспечения лучшего теплообмена с окружающей средой вне корпуса.


На рис. 6 представлен внешний вид активного кулера, в составе которого использован полупроводниковый модуль Пельтье.







Рис. 6. Внешний вид кулера с модулем Пельтье

Следует отметить, что системы охлаждения на основе модулей Пельтье используются не только в электронных системах, таких как компьютеры. Подобные модули применяются для охлаждения различных высокоточных устройств. Большое значение модули Пельтье имеют для науки. В первую очередь это касается экспериментальных исследований, выполняемых в физике, химии, биологии.


3. Особенности эксплуатации


Модули Пельтье, применяемые в составе средств охлаждения электронных элементов, отличаются сравнительно высокой надежностью, и в отличие от холодильников, созданных по традиционной технологии, не имеют движущихся частей. И, как это отмечалось выше, для увеличения эффективности своей работы они допускают каскадное использование, что позволяют довести температуру корпусов защищаемых электронных элементов до отрицательных значений даже при их значительной мощности рассеяния.

Однако кроме очевидных преимуществ, модули Пельтье обладает и рядом специфических свойств и характеристик, которые необходимо учитывать при их использовании в составе охлаждающих средств. Некоторые из них были уже отмечены, но для корректного применения модулей Пельтье требуют более детального рассмотрения. К важнейшим характеристикам относятся следующие особенности эксплуатации:

·        Модули Пельтье, выделяющие в процессе своей работы большое количество тепла, требуют наличия в составе кулера соответствующих радиаторов и вентиляторов, способных эффективно отводить избыточное тепло от охлаждающих модулей. Следует отметить, что термоэлектрические модули отличаются относительно низким коэффициентом полезного действия (кпд) и, выполняя функции теплового насоса, они сами являются мощными источниками тепла. Использование данных модулей в составе средств охлаждения электронных комплектующих компьютера вызывает значительный рост температуры внутри системного блока, что нередко требует дополнительных мер и средств для снижения температуры внутри корпуса компьютера. В противном случае повышенная температура внутри корпуса создает трудности для работы не только для защищаемых элементов и их систем охлаждения, но и остальным компонентам компьютера. Необходимо также подчеркнуть, что модули Пельтье являются сравнительно мощной дополнительной нагрузкой для блока питания. С учетом значения тока потребления модулей Пельтье величина мощности блока питания компьютера должна быть не менее 250 Вт. Все это приводит к целесообразности выбора материнских плат и корпусов конструктива ATX с блоками питания достаточной мощности. Использование данного конструктива облегчает для комплектующих компьютера организацию оптимальных теплового и электрического режимов. Следует отметить, что существуют холодильники Пельтье с собственным блоком питания.

·        Модуль Пельтье, в случае выхода его из строя, изолирует охлаждаемый элемент от радиатора кулера. Это приводит к очень быстрому нарушению теплового режима защищаемого элемента и скорому выходу его из строя от последующего перегрева.

·        Низкие температуры, возникающие в процессе работы холодильников Пельтье избыточной мощности, способствуют конденсации влаги из воздуха. Это представляет опасность для электронных компонентов, так как конденсат может вызвать короткие замыкания между элементами. Для исключения данной опасности целесообразно использовать холодильники Пельтье оптимальной мощности. Возникнет конденсация или нет, зависит от нескольких параметров. Важнейшими являются: температура окружающей среды (в данном случае температура воздуха внутри корпуса), температура охлаждаемого объекта и влажность воздуха. Чем теплее воздух внутри корпуса и чем больше влажность, тем вероятнее произойдет конденсация влаги и последующий выход из строя электронных элементов компьютера. Ниже представлена таблица, иллюстрирующая зависимость температуру конденсации влаги на охлаждаемом объекте в зависимости от влажности и температуры окружающего воздуха. Используя эту таблицу, можно легко установить, существует ли опасность конденсации влаги или нет. Например, если внешняя температура 25°C, а влажность 65%, то конденсация влаги на охлаждаемом объекте происходит при температуре его поверхности ниже 18°C.

Таблица 2

Температура конденсации влаги

Влажность, %

Температура окружающей среды, °C

30

35

40

45

50

55

60

65

70

30

11

13

15

17

18

20

21

23

24

29

10

12

14

16

18

19

20

22

23

28

9

11

13

15

17

18

20

21

22

27

8

10

12

14

16

17

19

20

21

26

7

9

11

13

15

16

18

19

20

25

6

9

11

12

14

15

17

18

19

24

5

8

10

11

13

14

16

17

18

23

5

7

9

10

12

14

15

16

17

22

4

6

8

10

11

13

14

15

16

21

3

5

7

9

10

12

13

14

15

20

2

4

6

8

9

11

12

13

14


Кроме указанных особенностей, необходимо учитывать и ряд специфических обстоятельств, связанных с использованием термоэлектрических модулей Пельтье в составе кулеров, применяемых для охлаждения высокопроизводительных центральных процессоров мощных компьютеров.

Архитектура современных процессоров и некоторые системные программы предусматривают изменение энергопотребления в зависимости от загрузки процессоров. Это позволяет оптимизировать их энергопотребление. Кстати, это предусмотрено и стандартами энергосбережения, поддерживаемыми некоторыми функциями, встроенными в аппаратно-программное обеспечение современных компьютеров. В обычных условиях оптимизация работы процессора и его энергопотребления благотворно сказывается как на тепловом режиме самого процессора, так и общем тепловом балансе. Однако следует отметить, что режимы с периодическим изменением энергопотребления могут плохо сочетаться со средствами охлаждения процессоров, использующих модули Пельтье. Это связано с тем, что существующие холодильники Пельтье, как правило, рассчитаны на непрерывную работу. В связи с этим, простейшие холодильники Пельтье, не обладающие средствами контроля, не рекомендуется использовать вместе с охлаждающими программами, такими как, например, CpuIdle, а также с операционными системами Windows NT/2000 или Linux.

В случае перехода процессора в режим пониженного энергопотребления и соответственно тепловыделения возможно значительное снижение температуры корпуса и кристалла процессора. Переохлаждение ядра процессора может вызвать в некоторых случаях временное прекращение его работоспособности, и как результат, стойкое зависание компьютера. Необходимо напомнить, что в соответствии с документацией фирмы Intel минимальная температура, при которой гарантируется корректная работа серийных процессоров Pentium II и Pentium III, обычно составляет +5 °C, хотя, как показывает практика, они прекрасно работают и при более низких температурах.

Некоторые проблемы могут возникнуть и в результате работы ряда встроенных функций, например, тех, которые осуществляют управление вентиляторами кулеров. В частности, режимы управления энергопотреблением процессора в некоторых компьютерных системах предусматривают изменение скорости вращения охлаждающих вентиляторов через встроенные аппаратные средства материнской платы. В обычных условиях это значительно улучшает тепловой режим процессора компьютера. Однако в случае использования простейших холодильников Пельтье уменьшение скорости вращения может привести к ухудшению теплового режима с фатальным результатом для процессора уже вследствие его перегрева работающим модулем Пельтье, который кроме выполнения функций теплового насоса, является мощным источником дополнительного тепла.

Необходимо отметить, что, как и в случае центральных процессоров компьютеров, холодильники Пельтье могут быть хорошей альтернативой традиционным средствам охлаждения видеочипсетов, используемых в составе современных высокопроизводительных видеоадаптеров. Работа таких видеочипсетов сопровождается значительным тепловыделением и обычно не подвержена резким изменениям режимов их функционирования.

Для того чтобы исключить проблемы с режимами изменяемого энергопотребления, вызывающих конденсацию влаги из воздуха и возможное переохлаждение, а в некоторых случаях даже перегрев защищаемых элементов, таких как процессоры компьютеров, следует отказаться от использования подобных режимов и ряда встроенных функций. Однако как альтернативу можно использовать системы охлаждения, предусматривающие интеллектуальные средства управления холодильниками Пельтье. Такие средства могут контролировать не только работу вентиляторов, но и изменять режимы работы самих термоэлектрических модулей, используемых в составе активных кулеров.

Появились сообщения об экспериментах по встраиванию миниатюрных модулей Пельтье непосредственно в микросхемы процессоров для охлаждения их наиболее критичных структур. Такое решение способствует лучшему охлаждению за счет снижения теплового сопротивления и позволяет значительно повысить рабочую частоту и производительность процессоров.

Работы в направлении совершенствования систем обеспечения оптимальных температурных режимов электронных элементов ведутся многими исследовательскими лабораториями. И системы охлаждения, предусматривающие использование термоэлектрических модулей Пельтье, считаются чрезвычайно перспективными.

4. Примеры холодильников Пельтье


Сравнительно недавно на компьютерном рынке появились модули Пельтье отечественного производства. Это простые, надежные и сравнительно дешевые ($7-$15) устройства. Как правило, охлаждающий вентилятор не входит в состав. Тем не менее, подобные модули позволяют не только познакомиться с перспективными средствами охлаждения, но и использовать их по прямому назначению в системах защиты компьютерных компонентов. Вот краткие параметры одного из образцов.

Размер модуля (Рис.7) - 40ґ40 мм, максимальный ток - 6 А, максимальное напряжение - 15 В, потребляемая мощность - до 85 Вт, перепад температур - более 60 °C. При обеспечении мощного вентилятора модуль способен защитить процессор при рассеиваемой им мощности до 40 Вт.

Рис. 7. Внешний вид холодильника PAP2X3B


На рынке представлены как менее, так и более мощные варианты отечественных модулей Пельтье.

Спектр зарубежных устройств значительно шире. Ниже приведены примеры холодильников, в конструкции которых использованы термоэлектрические модули Пельтье.

Таблица 3

Активные холодильники Пельтье фирмы Computernerd

Название

Производитель / поставщик

Параметры вентилятора

Процессор

PAX56B

Computernerd

ball-bearing

Pentium/MMX до 200 МГц, 25 Вт

PA6EXB

Computernerd

dual ball-bearing, тахометр

Pentium MMX до 40 Вт

DT-P54A

DesTech Solutions

dual ball bearing

Pentium

AC-P2

AOC Cooler

ball bearing

Pentium II

PAP2X3B

Computernerd

3 ball bearing

Pentium II

STEP-UP-53X2

Step Thermodynamics

2 ball bearing

Pentium II, Celeron

PAP2CX3B-10 BCool PC-Peltier

Computernerd

3 ball-bearing, тахометр

Pentium II, Celeron

PAP2CX3B-25 BCool-ER PC-Peltier

Computernerd

3 ball-bearing, тахометр

Pentium II, Celeron

PAP2CX3B-10S BCool-EST PC-Peltier

Computernerd

3 ball-bearing, тахометр

Pentium II, Celeron


Холодильник PAX56B разработан для охлаждения процессоров Pentium и Pentium-MMX фирм Intel, Cyrix и AMD, работающих на частотах до 200 МГц. Термоэлектрический модуль размером 30ґ30 мм позволяет холодильнику поддерживать температуру процессора ниже 63 °C при рассеиваемой им мощности 25 Вт и внешней температуре равной 25 °C. В связи с тем, что большинство процессоров рассеивают меньшую мощность, данный холодильник позволяет поддерживать температуру процессора гораздо ниже, чем многие альтернативные кулеры на основе радиаторов и вентиляторов. Питание модуля Пельтье, входящего в состав холодильника PAX56B, осуществляется от источника 5 В, способного обеспечить ток 1,5 А (максимум). Вентилятор данного холодильника требует напряжение 12 В и ток 0,1 А (максимум). Параметры вентилятора холодильника PAX56B: ball-bearing, 47,5 мм, 65000 часов, 26 дБ. Общий размер данного холодильника составляет 25ґ25ґ28,7 мм. Ориентировочная цена холодильника PAX56B равна $35. Указанная цена приведена в соответствии с прайс-листом фирмы на середину 2000 г.

Холодильник PA6EXB разработан для охлаждения более мощных процессоров Pentium-MMX, рассеивающих мощность до 40 Вт. Этот холодильник подходит для всех процессоров фирм Intel, Cyrix и AMD, подключаемых через Socket 5 или Socket 7. Термоэлектрический модуль Пельтье, входящий в состав холодильника PA6EXB имеет размер 40ґ40 мм и потребляет максимум ток 8 А (обычно 3 А) при напряжении 5 В с подключением через стандартный разъем питания компьютера. Общий размер холодильника PA6EXB составляет 60ґ60ґ52,5 мм. При установке данного холодильника для хорошего теплообмена радиатора с окружающей средой необходимо обеспечить открытое пространство вокруг холодильника как минимум 10 мм сверху и 2,5 мм по бокам. Холодильник PA6EXB обеспечивает температуру процессора 62,7 °C при рассеиваемой им мощности 40 Вт и внешней температуре 45 °C. Учитывая принцип работы термоэлектрического модуля, входящего в состав данного холодильника, во избежание конденсации влаги и короткого замыкания необходимо избегать использования программ, которые переводят процессор в спящий режим на длительное время. Ориентировочная цена такого холодильника составляет $65. Указанная цена приведена в соответствии с прайс-листом фирмы на середину 2000 г.

Холодильник DT-P54A (также известен под названием PA5B фирмы Computernerd) разработан для процессоров Pentium. Однако некоторые фирмы, предлагающие эти холодильники на рынке, рекомендуют его и пользователям Cyrix/IBM 6x86 и AMD K6. Радиатор, входящий в состав холодильника, достаточно мал. Его размеры 29ґ29 мм. В холодильник встроен термодатчик, который при необходимости оповестит о перегреве. Он также контролирует элемент Пельтье. В комплект входит внешнее контролирующее устройство. Оно выполняет функции контроля за напряжением и самой работой элемента Пельтье, работой вентилятора, а также температурой процессора. Устройство выдаст сигнал тревоги, если элемент Пельтье или вентилятор вышли из строя, если вентилятор вращается со скоростью меньшей, чем на 70% от необходимого значения (4500 RPM) или же температура процессора поднялась выше 145°F (63°C). Если температура процессора поднялась выше 100°F (38°C), то элемент Пельтье автоматически включается, в противном случае он находится в режиме отключения. Последняя функция ликвидирует проблемы, связанные с конденсацией влаги. К сожалению, сам элемент приклеен к радиатору настолько сильно, что его невозможно отделить, не разрушив его конструкцию. Это лишает возможности установить его на другой, более мощный радиатор. Что касается вентилятора, то его конструкция характеризуется высоким уровнем надежности и он обладает высокими параметрами: напряжение питания - 12 В, скорость вращения - 4500 RPM, скорость подачи воздуха - 6.0 CFM, потребляемая мощность - 1 Вт, шумовые характеристики - 30 дБ. Этот холодильник достаточно производителен и полезен при разгоне. Однако в некоторых случаях разгона процессора следует воспользоваться просто большим радиатором и хорошим кулером. Цена этого холодильника составляет от $39 до $49. Указанная цена приведена в соответствии с прайс-листом нескольких фирм на середину 2000 г.

Холодильник AC-P2 разработан для процессоров типа Pentium II. В комплект входит 60 мм кулер, радиатор и элемент Пельтье размером 40 мм. Плохо подходит к процессорам Pentium II 400 МГц и выше, так как практически не охлаждаются чипы памяти SRAM. Ориентировочная цена на середину 2000 года - $59.

Холодильник PAP2X3B (рис. 8) аналогичен AOC AC-P2. В него добавлены два 60 мм кулера. Проблемы с охлаждением памяти SRAM остались нерешенными. Стоит отметить, что холодильник не рекомендуется использовать вместе с охлаждающими программами, такими как, например, CpuIdle, а также под операционными системами Windows NT или Linux, так как вероятна конденсация влаги на процессоре.

Ориентировочная цена на середину 2000 года - $79.

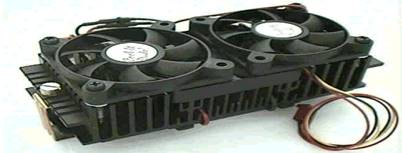

Рис. 8. Внешний вид холодильника PAP2X3B


Холодильник STEP-UP-53X2 оснащен двумя вентиляторами, прокачивающими большое количество воздуха через радиатор. Ориентировочная цена на середину 2000 года - $79 (Pentium II), $69 (Celeron).

Холодильники серии Bcool от Computernerd (PAP2CX3B-10 BCool PC-Peltier, PAP2CX3B-25 BCool-ER PC-Peltier, PAP2CX3B-10S, BCool-EST PC-Peltier) разработаны для процессоров Pentium II и Celeron и имеют похожие характеристики, которые представлены в следующей таблице 4.

Таблица 4

Холодильники серии BCool

Item

PAP2CX3B-10 BCool PC-Peltier

PAP2CX3B-25 BCool-ER PC-Peltier

PAP2CX3B-10S BCool-EST PC-Peltier

Рекомендуемые процессоры

Pentium II and Celeron

Количество вентиляторов

3

Тип центрального вентилятора

Ball-Bearing, тахометр (12 В, 120 мА)

Размер центрального вентилятора

60x60x10 мм

Тип внешнего вентилятора

Ball-Bearing

Ball-Bearing, тахометр

Ball-Bearing, термистр

Размер внешнего вентилятора

60x60x10 мм

60x60x25 мм

Напряжение, ток

12 В, 90 мА

12 В, 130 мА

12 В, 80-225 мА

Общая площадь охвата вентиляторами

84.9 см2

Общий ток для вентиляторов (мощность)

300 мА (3.6 Вт)

380 мА (4.56 Вт)

280-570 мА (3.36-6.84 Вт)

Количество штырьков на радиаторе (центр)

63 длинных и 72 коротких

Количество штырьков на радиаторе (с каждого края)

45 длинных и 18 коротких

Общее количество штырьков на радиаторе

153 длинных и 108 коротких

Размеры радиатора (центр)

57x59x27 мм (включая термоэлектрической модуль)

Размеры радиатора (с каждого края)

41x59x32 мм

Общие размеры радиатора

145x59x38 мм (включая термоэлектрической модуль)

Общие размеры холодильника

145x60x50 мм

145x60x65 мм

Вес холодильника

357 грамм

416 грамм

422 грамм

Гарантия

5 лет

Ориентировочная цена (2000 г.)

$74.95

$79.95

$84.95


Следует отметить, что группа холодильников BCool включет в себя также устройства, которые имеют похожие характеристики, но в которых отсутствуют элементы Пельтье. Такие холодильники, естественно, дешевле, но и менее эффективны как средства охлаждения компьютерных комплектующих.


Заключение


В ходе проведения теоретического и методологического исследования были сделаны следующие выводы.

В 60–70-е годы эффект Пельтье начал применяться и в космической технике для решения различных тепловых задач. Известно, что ряд элементов радиоэлектронной аппаратуры лучше работает при низких температурах. В то же время на борту космического аппарата могут находиться устройства, не допускающие сравнительно, большого охлаждения. В результате возникает противоречие между требуемым температурным режимом одних и других элементов, устройств и т.п. Для выхода из этого противоречия и используют в ряде случаев эффект Пельтье. При этом во всем гермоотсеке поддерживают сравнительно высокие значения температур, а элементы, требующие низких температур, дополнительно охлаждают с помощью этого эффекта.

В конце 60-х – начале 70-х годов в разных странах проводились исследования, направленные на применение тепловых труб даже в таких теплонапряженных элементах космических аппаратов, как жидкостные ракетные двигатели (ЖРД).

Весьма высокие температуры, характерные для этих двигателей, естественно, привели к попыткам использовать наиболее теплостойкие материалы для корпуса труб и высокотемпературные рабочие тела. Корпуса изготавливались, как правило, из пиролитического графита, велись исследования по применению для этих целей вольфрама. В качестве рабочего тела использовались литий и натрий, а также серебро.

Термопары широко используются в промышленности и приборостроении. В последнее время они нашли свое применение и в компьютерах. Используя одно из их свойств – отбор тепла – их применяют для улучшения охлаждения процессоров.

При пропускании электрического тока через место спайки двух проводников (полупроводников) возникает так называемый термоэлектрический эффект Пельтье.

Список использованной литературы


1.      Рудометов В., Рудометов Е. PC: настройка, оптимизация и разгон. – СПб.: BHV–Петербург. 2000. – 336 с.

2.     Информацию о модулях и холодильниках Пельтье, а также особенностях и результатах их применения размещена по следующим адресам:

·         www.melcor.com

·         www.kryotech.com

·         www.computernerd.com

·         www.tomshardware.com
