ВСЕРОССИЙСКИЙ ФИНАНСОВО-ЭКОНОМИЧЕСКИЙ
ИНСТИТУТ
КАФЕДРА АВТОМАТИЗИРОВАННОЙ
ОБРАБОТКИ ЭКОНОМИЧЕСКОЙ
ИНФОРМАЦИИ
Контрольная работа по дисциплине
«Информационные системы в экономике»
Направление контрольной работы № 3
Название задачи:
Рассчёт
нормативной трудоемкости производства изделий
Исполнитель
(ФИО)
Факультет
Специальность
Группа
№
зачетной книжки
Руководитель
(уч. ст., звание, ФИО)
Курск 2007
Содержание
Постановка задачи. 3
2. Описание входной информации. 4
3. Описание условно-постоянной информации. 5
4. Описание выходной (результирующей) информации. 5
5.
Описание алгоритма решения задачи. 6
6. Инструкция к решению задачи средствами MS Access. 7
6.1. Создание базы данных. 7
6.2. Создание отчета. 10
7. Результаты выполнения тестового примера. 12
Постановка
задачи
Для
планового отдела рассчитать нормативную трудоемкость производства изделий по
отдельным профессиям годовой и квартальной производственной программы.
Нормативная трудоемкость годовой и квартальной производственной программы в
разрезе изделий в целом по предприятию рассчитывается путем умножения
трудоемкости одного изделия на количество изделий, которое должно
изготовляться по плану.
Входная информация: код изделия, код
детали, номер цеха, код операции, код оборудования, норма времени работы
оборудования, код профессии, плановый период, код единицы измерения, плановое
количество изделий, в том числе на квартал.
Результирующая информация: код
изделия, единица измерения, плановое количество изделий на год, в том числе на
квартал, нормативная трудоемкость на единицу изделия, на программу на год, в
том числе на квартал.
Информационная модель
задачи
2. Описание входной информации
В качестве входной
информации используется документ «План изготовления». На основании
этого документа создаётся следующий машинный документ.
2.1. Описание первичного документа «План изготовления»:
|
код
изделия
|
код
детали
|
номер
цеха
|
код
операции
|
код
обору-дования
|
плановый период
|
плановое
кол-во
изделий
|
в том числе на квартал
|
код
профес-сии
|
|
I
|
D
|
C
|
OP
|
O
|
PER
|
|
|
P
|
2.2.
Описание структуры полей документа «План изготовления»:
|
Имя
реквизита
|
Идентификатор
|
Тип данных
|
Длина
|
Ключ
сортировки
|
Способ
ввода
реквизита
|
|
целые
|
дробные
|
|
код
изделия
|
I
|
Ч
|
4
|
|
1
|
автоматически из
справочника
|
|
код
детали
|
D
|
Ч
|
4
|
|
|
вручную
|
|
номер
цеха
|
C
|
Ч
|
4
|
|
|
вручную
|
|
код
операции
|
OP
|
Ч
|
4
|
|
|
вручную
|
|
код
оборудования
|
O
|
Ч
|
4
|
|
|
вручную
|
|
плановый
период
|
PER
|
Ч
|
4
|
|
|
вручную
|
|
плановое
колво
изделий
|
|
Ч
|
4
|
2
|
|
вручную
|
|
в том числе на квартал
|
|
Ч
|
4
|
2
|
|
вручную
|
|
код
профессии
|
P
|
Ч
|
4
|
|
|
автоматически из
справочника
|
Контроль правильности
заполнения и ввода документа:
-
контролировать
реквизит «Код изделия» (I) на соответствие списку значений (см. документ в разделе
описания условно-постоянной информации, который называется «Справочник изделий»).
- контролировать реквизит «Код профессии» (P) на соответствие списку значений
(см. документ в разделе описания условно-постоянной информации, который называется
«Справочник профессий»).
3. Описание
условно-постоянной информации
Для решения данной задачи
будем использовать два справочника: «Справочник изделий» и «Справочник
профессий».
3.1. Описание структуры документа «Справочник
изделий»:
|
Имя
реквизита
|
Идентификатор
|
Тип данных
|
Длина
|
Ключ
сортировки
|
|
целые
|
дробные
|
|
код изделия
|
I
|
Ч
|
4
|
|
1
|
|
норма
времени работы оборудования
|
|
Ч
|
4
|
2
|
|
|
код единицы
измерения
|
EI
|
C
|
10
|
|
|
3.2. Описание структуры документа «Справочник
профессий»:
|
Имя
реквизита
|
Идентификатор
|
Тип данных
|
Длина
|
Ключ
сортировки
|
|
целые
|
дробные
|
|
код профессии
|
P
|
Ч
|
4
|
|
1
|
|
название профессии
|
NP
|
C
|
20
|
|
|
4. Описание выходной (результирующей)
информации
В результате
решения задачи следует получить документ: «Нормативная
трудоемкость производства изделий».
4.1. Описание структуры полей выходного документа «Нормативная трудоемкость производства
изделий»:
|
Имя
реквизита
|
Идентификатор
|
Тип данных
|
Длина
|
Ключ
сортировки
|
|
целые
|
дробные
|
|
код
изделия
|
I
|
Ч
|
4
|
|
1
|
|
код единицы
измерения
|
EI
|
С
|
10
|
|
|
|
плановое количество изделий на год
|
|
Ч
|
4
|
|
|
|
плановое количество на квартал
|
|
Ч
|
4
|
|
|
|
нормативная трудоемкость на единицу изделия
|
|
Ч
|
4
|
2
|
|
|
нормативная трудоемкость на программу на год
|
|
Ч
|
4
|
2
|
|
|
нормативная трудоемкость на квартал
|
|
Ч
|
4
|
2
|
|
4.2. Контроль
правильности документа:
- контролировать реквизит «Код изделия»
(I) на
соответствие списку значений (см. документ в разделе описания
условно-постоянной информации, который называется «Справочник изделий»);
- контролировать реквизит «Код профессии» (P) на соответствие списку значений (см.
документ в разделе описания условно-постоянной информации, который называется
«Справочник профессий»).
- Логический контроль сумм.
5. Описание алгоритма решения задачи.
Для получения нормативной трудоемкости производства изделий необходимо
рассчитать следующие показатели:
1) На годовую программу:
,
где - нормативная трудоемкость на годовую
программу,
- нормативная
трудоемкость на единицу изделия I;
- плановое количество
изделий на год;
2) На квартал:
,
где - нормативная трудоемкость на квартал,
- нормативная трудоемкость на единицу
изделия I;
- плановое количество изделий
на квартал;
6. Инструкция к решению
задачи средствами MS Access.
6.1. Создание базы данных.
6.1.1. Создание таблицы Справочник изделий в MS Access.

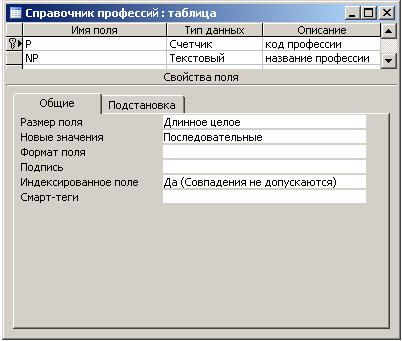

6.1.2 Создание таблицы Справочник профессий в MS Access.
6.1.3 Создание таблицы План изготовления в MS Access.

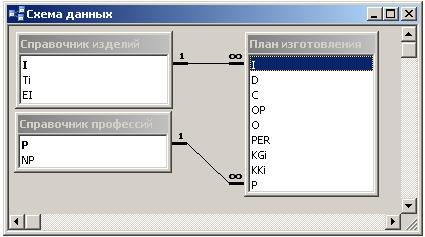

6.1.4 Задание связей между таблицами.
6.1.5 Создание запроса
Нормативная трудоемкость производства.

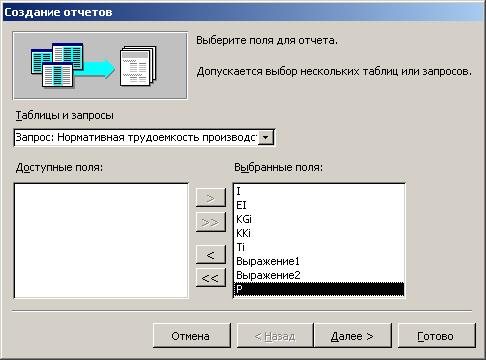

6.2. Создание отчета.

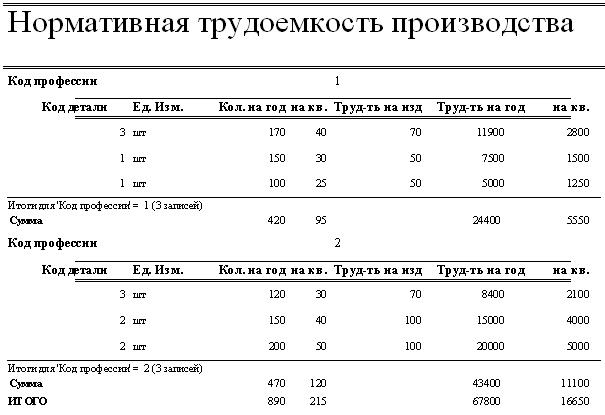

7. Результаты
выполнения тестового примера.
