Задача
Необходимо рассчитать
нормативную трудоемкость квартальной и месячной программ предприятия по
деталям. Для этого необходимо перемножить нормативное штучно-калькуляционное
время на изготовление одной детали на план производства деталей.
Входная информация: код детали, номер цеха, код оборудования, код профессии,
разряд работы, норма штучно-калькуляционная на деталь, план производства
деталей на квартал и месяц квартала.
Результирующая информация: код детали, плановое количество деталей на квартал и
месяц квартала, нормативная трудоемкость квартальной и месячной программ
предприятия по деталям.
1.Организационно-экономическая
сущность задачи
1.1 Наименование задачи:
учет времени затраченного на изготовление деталей.
1.2. Место решения
задачи: у нормировщика ЗАО им «Ленина».
1.3. Цель решения задачи:
рассчитать нормативную трудоемкость квартальной и месячной программ предприятия
по деталям.
1.4. Периодичность
решения задачи: на квартал и месяц квартала.
1.5. Для кого
предназначено решение задачи: для нормировщика и бухгалтера.
1.6. Источник и способы
получения исходных документов:
- мастер;
- рабочий.
Перечень и общее описание документов
|
Наименование документа
|
Вид документа
|
Источник поступления документа
|
Приемник документа
|
Количество экземпляров за
период
|
Объем документа в знаках
|
|
Наряд
|
Универсальный
|
Нормировщик
|
Мастер
|
1-3
|
30
|
Схема движения документов в процессе
их обработки представим следующим образом:
1.7. Модель бизнес-процесса
«Нормировщика»:
1.8. Информационная модель задачи:
1.9. Экономическая
сущность задачи. Рассчитывая нормативную трудоемкость квартальной и месячной
программ предприятия по деталям мы можем определить заработную плату рабочих.
2. Описание входной информации
2.1. В качестве входной
информации используется документ «Наряд на работу». Для решения нашей задачи
создаем машинный документ:
Наряд на работу
НАРЯДРАБ
|
Код детали
|
Наименование
детали
|
Номер цеха
|
Наименование
цеха
|
Код
оборудования
|
Наименование
оборудования
|
Код профессии
|
Наименование
профессии
|
Разряд работы
|
Штучно-калькуляционная
норма на деталь
|
План
производства деталей на квартал
|
План
производства деталей на месяц квартала
|
|
d
|
|
φ
|
|
ο
|
|
ρ
|
|
|
Н
|
Cdφ•3
|
Cdφ
|
|
|
|
|
|
|
|
|
|
|
|
|
Структура
документа описывается с помощью следующей таблицы:
Описание первичного документа «Наряд на работу»
|
Имя реквизита
|
Идентификатор
|
Система
кодирования
|
Тип данных
|
Длина
|
Ключ
сортировки
|
|
Целые
|
Дробные
|
|
Код детали
|
KD
|
Позиционная
|
С
|
1
|
|
1
|
|
Наименование
детали
|
ND
|
|
С
|
20
|
|
|
|
Номер цеха
|
KZ
|
Позиционная
|
С
|
2
|
|
2
|
|
Наименование
цеха
|
NZ
|
|
С
|
15
|
|
|
|
Код
оборудования
|
KO
|
Позиционная
|
С
|
3
|
|
3
|
|
Наименование
оборудования
|
NO
|
|
С
|
25
|
|
|
|
Код профессии
|
KP
|
Позиционная
|
С
|
2
|
|
4
|
|
Наименование
профессии
|
NP
|
|
С
|
20
|
|
|
|
Разряд
|
R
|
Порядковая
|
С
|
1
|
|
|
|
Штучно-калькуляционная
норма на деталь
|
HD
|
Порядковая
|
C
|
3
|
|
|
|
План
производства деталей на квартал и месяц квартала
|
PL
|
Порядковая
|
Ч
|
100
|
|
|
2.2. Количество документов за период:
ежедневно до 10 шт.
2.3. Количество строк в документе (в
среднем): 10.
2.4. Контроль правильности заполнения
и ввода документа:
●
код
детали: контроль справочнику;
●
номер
цеха: контроль на диапазон значений (от 20 до 50);
●
код
оборудования: контроль на диапазон значений (от 100 до 200);
●
код
профессии: контроль на диапазон значений (от 50 до 70);
3. Описание результирующей информации
3.1. В результате решения задачи
следует получить два документа:
Плановое
количество деталей на квартал и месяц квартала
ПЛАНКОЛ
|
Норма времени,
необходимая для выполнения на оборудование о профессии р детали d в цехе φ Нodpφ
|
План
изготовления детали d
в цехе φ за месяц Cdφ•1
|
План
изготовления детали d
в цехе φ за три месяц Cdφ•3
|
|
|
|
Нормативная
трудоемкость
НОРМТРУД
|
Нормативная трудоемкость месячной программы предприятия по
деталям Sodp
|
Нормативная трудоемкость
квартальной программы предприятия по деталям S3odp
|
|
Sodp =Нodpφ Cdφ•1
|
Sodp3 =Нodpφ Cdφ•3
|
3.2. Описание структуры
результирующего документа «Плановое количество деталей на квартал и месяц
квартала»:
|
Имя реквизита
|
Идентификатор
|
Система
кодирования
|
Тип данных
|
Длина
|
Ключ
сортировки
|
|
Целые
|
Дробные
|
|
Штучно-калькуляционная
норма на деталь
|
HD
|
Порядковая
|
C
|
3
|
|
|
|
План
производства деталей на месяц квартала
|
PL
|
Порядковая
|
Ч
|
100
|
2
|
|
|
План
производства деталей на квартал
|
PL
|
Порядковая
|
Ч
|
100
|
2
|
|
3.3. Количество документов за период:
ежемесячно 1 шт.
3.4. Количество строк в документе (в
среднем): 30.
3.5. Контроль правильности документа:
логический контроль полученных произведений.
Описание структуры результирующего
документа «Нормативная трудоемкость»:
|
Имя реквизита
|
Идентификатор
|
Система
кодирования
|
Тип данных
|
Длина
|
Ключ
сортировки
|
|
Целые
|
Дробные
|
|
Нормативная трудоемкость
месячной программы предприятия по деталям Sodp
|
NT1
|
Порядковая
|
Ч
|
100
|
2
|
|
|
Нормативная
трудоемкость квартальной программы предприятия по деталям S3odp
|
NT3
|
Порядковая
|
Ч
|
100
|
2
|
|
3.6. Количество документов за период:
ежемесячно 1шт.
3.7. Количество строк в документе (в
среднем): 30.
3.8. Программный контроль
правильности получения документа:
логический контроль полученных сумм.
4. Описание условно-постоянной
информации
Для решения задачи используются
четыре справочника:
1) справочник деталей (НАИМДЕТ) –
служит для расшифровки кодов деталей;
2) справочник цехов (НАИМЦЕХ) –
служит для расшифровки кодов цехов;
3) справочник оборудования (НАИМОБОР)
– служит для расшифровки кодов оборудования;
4) справочник профессий (НАИМПРОФ) –
служит для расшифровки кодов профессий;
Описание структуры документа
«Справочник деталей» (НАИМДЕТ):
|
Имя реквизита
|
Идентификатор
|
Система кодирования
|
Тип данных
|
Длина
|
Ключ
сортировки
|
|
Целые
|
Дробные
|
|
Код детали
|
KD3
|
Позиционная
|
С
|
1
|
|
1
|
|
Наименование
детали
|
ND3
|
|
С
|
20
|
|
|
Описание структуры документа
«Справочник цехов» (НАИМЦЕХ):
|
Имя реквизита
|
Идентификатор
|
Система
кодирования
|
Тип данных
|
Длина
|
Ключ
сортировки
|
|
Целые
|
Дробные
|
|
Номер цеха
|
KZ3
|
Позиционная
|
С
|
2
|
|
1
|
|
Наименование
цеха
|
NZ3
|
|
С
|
15
|
|
|
Описание структуры документа
«Справочник оборудования» (НАИМОБОР):
|
Имя реквизита
|
Идентификатор
|
Система
кодирования
|
Тип данных
|
Длина
|
Ключ
сортировки
|
|
Целые
|
Дробные
|
|
Код
оборудования
|
KO3
|
Позиционная
|
С
|
3
|
|
1
|
|
Наименование
оборудования
|
NO3
|
|
С
|
25
|
|
|
Описание структуры документа
«Справочник профессий» (НАИМПРОФ):
|
Имя реквизита
|
Идентификатор
|
Система
кодирования
|
Тип данных
|
Длина
|
Ключ
сортировки
|
|
Целые
|
Дробные
|
|
Код профессии
|
KP3
|
Позиционная
|
С
|
2
|
|
1
|
|
Наименование
профессии
|
NP3
|
|
С
|
20
|
|
|
5. Описание алгоритма решения задачи
5.1.
Для получения ведомости «Плановое количество деталей на квартал и месяц
квартала» необходимо знать штучно-калькуляционную норму на деталь и план
производства деталей на квартал, и месяц квартала.
5.2.
Для получения документа «Нормативная трудоемкость» необходимо перемножить
нормативное штучно-калькуляционное время изготовления одной детали на план
производства деталей по следующей формуле:
Sdoφpψ = Нodpψ Cdφψ
где Sdoφpψ – нормативная трудоемкость
производственной программы изготовления на оборудовании о профессией р деталей d в цехе φ за период ψ;
Нodpψ – норма времени, необходимая для выполнения на оборудовании о
профессией р детали d в цехе φ;
Cdφψ
– план
изготовления детали d в в цехе φ за период ψ.
6. Решение задачи средствами МS Excel
1.
Создаем в МS Excel четыре справочника исходя из решения задачи, и не забываем
делать проверку вводимых данных в колонках с кодами.

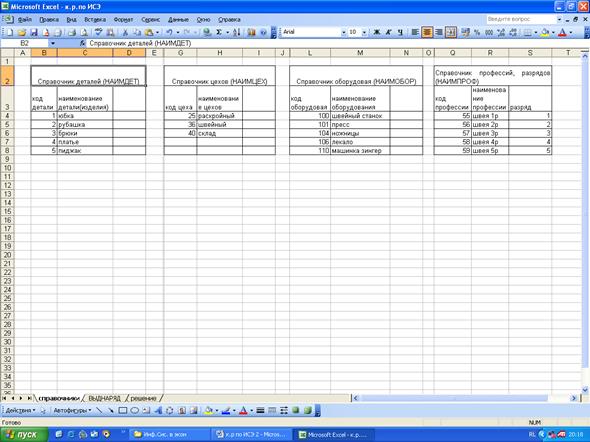

Таблица 1. Справочники
2. Создаем Наряд на работу используя
функцию ВПР в колонках наименование деталей, наименование цеха, наименование
оборудования, наименование профессии.

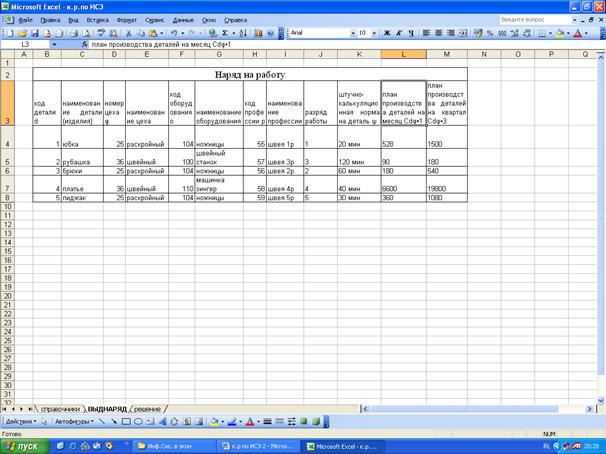

Таблица 2. Наряд на работу
3. Решаем
задачу с помощью функции произведения, по формуле описанной в пункте 5.

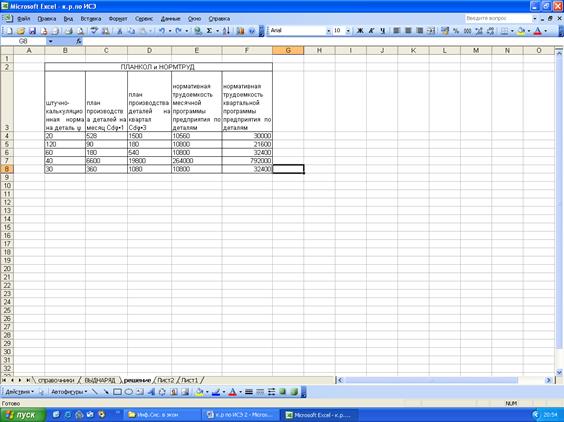

Таблица 3. ПЛАНКОЛ и
НОРМТРУД
Список
литературы
1. Романов А.Н., Одинцов Б.Е.
Информационные системы в экономике (лекции, упражнения и задачи): Учеб.пособие.
– М.Вузовский учебник, 2006, - 300 с.
2. Шеер А.В. Бизнес-процессы.Основные
понятия, теория, методы. – М.:Весть – Мета Технология, 1999.
3. Экономика организации (предприятий):
Учебник / Под ред.В.Я.Горфинкеля, В.А.Швандара. – М.: ЮНИТИ, 2003.
4. Информационные системы в экономике /
Методические указания по выполнению лабораторных работ для освоения Интернет –
Технологий. Для студентов III курса по сцепиальностям 060400 «Финансы и кредит» и
060500 «Бухгалтерский учет, анализ и аудит»/ ВЗФЭИ. – М.: Финстатинформ, 2002.
-36 с.
