Контрольная
работа «Информатика».
Оглавление:
Задача 0.
Установившаяся скорость
движения электровоза на любом участке профиля практически прямо пропорциональна
величине напряжения у токоприемника Uэ, которое меньше напряжения на шинах
подстанции Uш на величину потери напряжения в тяговой сети ∆U. Потеря напряжения на основании
закона Ома равно произведению сопротивлению контактной сети, расположенной
между токоприемником и подстанцией, на ток:
∆U = RI
Для уменьшения потери
напряжения применяется двухстороннее питание, при котором к электровозу
подводится напряжение одновременно от 2 подстанций – А и В.
Задано, что напряжение на
шинах подстанции Uш равны и на участке находится один электровоз. В этом случае
напряжение у токоприемнрка
Uэ = Uш*R0*La*Ia, где
R0 –
сопротивление одного км тяговой сети, Ом;
La – расстояние
от подстанции А до электровоза, км;
Ia – ток,
протекающий от подстанции А к электровозу, А.
Ток электровоза Iэ связан с токами, поступающими от
подстанций А и В, соотношением:
Iэ = Iа*Lв/L и Iв = Iа*Lа/L
Расчётная формула имеет вид:
Uэ =
Uш-r0*lа*lи*Iэ/l
На основе этой формулы,
пользуясь средствами Microsoft Excel составим таблицу зависимости,
изменяя и Lа и Lв.
|
Uш =
|
3300
|
|
R0 =
|
0,068
|
|
L =
|
20
|
|
Iэ =
|
1200
|
|
|
|
Таблица
зависимости:
|
|
LA
|
LB
|
Uэ
|
|
1
|
1
|
3295,9
|
|
1
|
5
|
3279,6
|
|
1
|
9
|
3263,3
|
|
1
|
13
|
3247
|
|
1
|
17
|
3230,6
|
|
1
|
21
|
3214,3
|
|
5
|
1
|
3279,6
|
|
5
|
5
|
3198
|
|
5
|
9
|
3116,4
|
|
5
|
13
|
3034,8
|
|
5
|
17
|
2953,2
|
|
5
|
21
|
2871,6
|
|
9
|
1
|
3263,3
|
|
9
|
5
|
3116,4
|
|
9
|
9
|
2969,5
|
|
9
|
13
|
2822,6
|
|
9
|
17
|
2675,8
|
|
9
|
21
|
2528,9
|
|
13
|
1
|
3247
|
|
13
|
5
|
3034,8
|
|
13
|
9
|
2822,6
|
|
13
|
13
|
2610,5
|
|
13
|
17
|
2398,3
|
|
13
|
21
|
2186,2
|
|
17
|
1
|
3230,6
|
|
17
|
5
|
2953,2
|
|
17
|
9
|
2675,8
|
|
17
|
13
|
2398,3
|
|
17
|
17
|
2120,9
|
|
17
|
21
|
1843,4
|
|
21
|
1
|
3214,3
|
|
21
|
5
|
2871,6
|
|
21
|
9
|
2528,9
|
|
21
|
13
|
2186,2
|
|
21
|
17
|
1843,4
|
|
21
|
21
|
1500,7
|

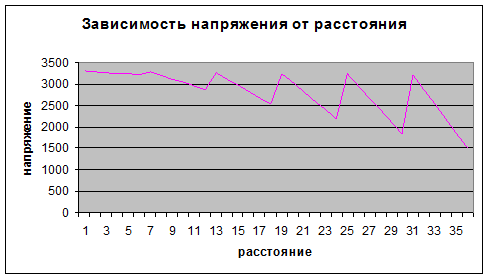

Теперь, опираясь на
данные таблицы построим график:
Задача № 3.
Сила тяги любого
грузового электровоза ограничивается по сцеплению, т.е. той максимальной силой
трения (силой сцепления), которая может возникнуть в точке касания колеса и
рельса. Экспериментально полученные данные свидетельствуют о том, что сила
сцепления зависит от скорости движения электровоза и рассчитывается по формуле:
Fсц=ψСЦ * Mg
Где Fсц – в кН;
ψСЦ –
коэффициент сцепления, определяется на основании испытаний конкретного
электровоза.
М – масса электровоза,
тонн.
G – 9,81 м/с2.
Для электровоза
постоянного тока ВЛ10 расчетная формула
ψСЦ
= 0,28+3/(50+20V) - 0,0007V
V – скорость
электровоза.
|
Исходные данные:
|
|
Vmax
|
80
|
|
Mэ
|
190
|

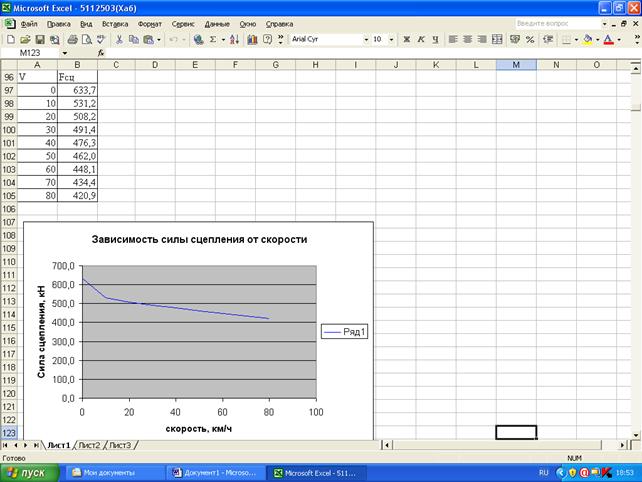

Теперь, используя Microsoft Excel составим таблицу и построим график
изменения:
