ВСЕРОССИЙСКИЙ ЗАОЧНЫЙ ФИНАНСОВО-ЭКОНОМИЧЕСКИЙ ИНСТИТУТ

КАФЕДРА АВТОМАТИЗИРОВАННОЙ ОБРАБОТКИ

ЭКОНОМЧЕСКОЙ ИНФОРМАЦИИ

КУРСОВАЯ РАБОТА

по дисциплине «Информатика»

на тему «Архитектура современного ПК»

Исполнитель:

специальность МО

курс 2

группа

№ зачётной книжки

Руководитель:

Пенза – 2008

ВВЕДЕНИЕ

Персональный компьютер (ПК) стал обязательным атрибутом в любом современном офисе. Это основная техническая база информационной технологии. Профессионалы, работающие вне компьютерной сферы, считают непременной составляющей своей компетентности знание аппаратной части персонального компьютера, хотя бы его основных технических характеристик. Особенно велик интерес к компьютерам среди молодежи, широко использующей их для своих целей.

Возможности ПК определяются характеристиками его функциональных блоков. Замена одних блоков на другие в настоящее время не представляет собой проблемы, и при необходимости можно достаточно быстро произвести модернизацию ПК. Однако современный рынок компьютерной техники столь разнообразен, что довольно не просто выбрать нужный блок, определить конфигурацию ПК с требуемыми характеристиками. Без специальных знаний здесь практически не обойтись [1, с. 8].

Цель данной курсовой работы – дать основное представление о структуре и функциях аппаратной части персонального компьютера.

Также в курсовой работе будет представлено выполненное практическое задание, обозначенное в методическом пособии как вариант № 14. Для решения этого задания применялись текстовый редактор Microsoft Word и табличный редактор Microsoft Excel.

1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

Базовая аппаратная конфигурация

Архитектура компьютера обычно определяется совокупностью ее свойств, существенных для пользователя. Основное внимание при этом уделяется структуре и функциональным возможностям машины, которые можно разделить на основные и дополнительные.

Существует понятие базовой конфигурации, которую считают типовой. В таком комплекте компьютер обычно поставляется. Понятие базовой конфигурации может меняться. В настоящее время в базовой конфигурации рассматривают четыре устройства (рис.1): системный блок; монитор; клавиатуру; мышь.

Помимо компьютеров с базовой конфигурацией все большее распространение получают мультимедийные компьютеры, оснащенные устройством чтения компакт-дисков, колонками и микрофоном.

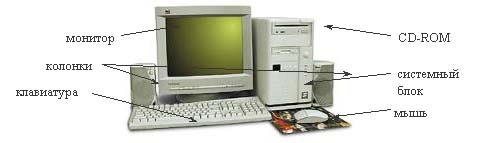

Рис. 1. Конфигурация мультимедийного компьютера

Системный блок представляет собой основной узел, внутри которого установлены наиболее важные компоненты. Устройства, находящиеся внутри системного блока, называют внутренними, а устройства, подключаемые к нему снаружи, называют внешними. Внешние дополнительные устройства, предназначенные для ввода, вывода и длительного хранения данных, также называют периферийными.

По внешнему виду системные блоки различаются формой корпуса. Корпуса персональных компьютеров выпускают в горизонтальном (desktop) и вертикальном (tower) исполнении. Корпуса, имеющие вертикальное исполнение, различают по габаритам: полноразмерный (big tower), среднеразмерный (midi tower) и малоразмерный (mini tower) [5, с.87]. Среди корпусов, имеющих горизонтальное исполнение, выделяют плоские и особо плоские (slim). Выбор того или иного типа корпуса определяется вкусом и потребностями модернизации компьютера.

Кроме формы, для корпуса важен параметр, называемый форм-фактором. От него зависят требования к размещаемым устройствам. В настоящее время в основном используются корпуса двух форм-факторов: AT и АТХ. Форм-фактор корпуса должен быть обязательно согласован с форм-фактором главной (системной) платы компьютера, так называемой материнской платы.

Корпуса персональных компьютеров поставляются вместе с блоком питания и, таким образом, мощность блока питания также является одним из параметров корпуса. Для массовых моделей достаточной является мощность блока питания 200-250 Вт.

Материнская плата (mother board) – основная плата персонального компьютера, представляющая из себя лист стеклотекстолита, покрытый медной фольгой. Путем травления фольги получают тонкие медные проводники соединяющие электронные компоненты. На материнской плате размещаются: процессор – основная микросхема, выполняющая большинство математических и логических операций; шины – наборы проводников, по которым происходит обмен сигналами между внутренними устройствами компьютера; оперативная память (оперативное запоминающее устройство, ОЗУ) – набор микросхем, предназначенных для временного хранения данных, когда компьютер включен; ПЗУ (постоянное запоминающее устройство) – микросхема, предназначенная для длительного хранения данных, в том числе и когда компьютер выключен; микропроцессорный комплект (чипсет) – набор микросхем, управляющих работой внутренних устройств компьютера и определяющих основные функциональные возможности материнской платы; разъемы для подключения дополнительных устройств (слоты).

Начнем с размеров и марок самой материнской платы. Менялись микропроцессоры, рождались и умирали системные и локальные шины, а вид и размеры материнской платы практически не менялись с 1984 г. Например, размер оригинальной материнской платы IBM PC/AT под названием Baby-AT был равен 217 на 331мм, а размеры современной материнской платы P3B-F равны 192мм на 304мм. (рис. 2).


а	б

Рис. 2. Материнские платы: а) Pentium III P3B-F фирмы ASUSTeK; б) ASUSTeK P4G8X-Deluxe Socket478 фирмы ASUSTeK

В 1995 году была предложена схема размещения элементов на системной плате. Через некоторое время был разработан новый стандарт под названием ATX. Первое отличие материнской платы ATX от Baby AT – расположение слотов расширения. На плате Baby AT они располагаются вдоль длинной стороны платы, а на плате ATX разъемы слотов расширения параллельны короткой стороне, что позволяет в любой слот установить полноразмерную плату расширения [6, с.48].

Процессор (микропроцессор, центральный процессор, CPU) – основная микросхема компьютера, в которой и производятся все вычисления. Он представляет из себя большую микросхему (например, размеры микропроцессора Pentium примерно 5*5*0,5 см), которую можно легко найти на материнской плате. На процессоре установлен большой медный ребристый радиатор, охлаждаемый вентилятором. Конструктивно процессор состоит из ячеек, в которых данные могут не только храниться, но и изменяться. Внутренние ячейки процессора называют регистрами. Важно также отметить, что данные, попавшие в некоторые регистры, рассматриваются не как данные, а как команды, управляющие обработкой данных в других регистрах. Среди регистров процессора есть и такие, которые в зависимости от своего содержания способны модифицировать исполнение команд. Таким образом, управляя засылкой данных в разные регистры процессора, можно управлять обработкой данных. На этом и основано исполнение программ.

С остальными устройствами компьютера, и в первую очередь с оперативной памятью, процессор связан несколькими группами проводников, называемых шинами. Основных шин три: адресная шина. У процессоров Intel Pentium (а именно они наиболее распространены в персональных компьютерах) адресная шина 32-разрядная, то есть состоит из 32 параллельных линий. В зависимости от того, есть напряжение на какой-то из линий или нет, говорят, что на этой линии выставлена единица или ноль. Комбинация из 32 нулей и единиц образует 32-разрядный адрес, указывающий на одну из ячеек оперативной памяти. К ней и подключается процессор для копирования данных из ячейки в один из своих регистров; шина данных. По этой шине происходит копирование данных из оперативной памяти в регистры процессора и обратно. В компьютерах, собранных на базе процессоров Intel Pentium, шина данных 64-разрядная, то есть состоит из 64 линий, по которым за один раз на обработку поступают сразу 8 байтов; шина команд. Для того чтобы процессор мог обрабатывать данные, ему нужны команды. Он должен знать, что следует сделать с теми байтами, которые хранятся в его регистрах. Эти команды поступают в процессор тоже из оперативной памяти, но не из тех областей, где хранятся массивы данных, а оттуда, где хранятся программы. Команды тоже представлены в виде байтов. Самые простые команды укладываются в один байт, однако есть и такие, для которых нужно два, три и более байтов. В большинстве современных процессоров шина команд 32-разрядная (например, в процессоре Intel Pentium), хотя существуют 64-разрядные процессоры и даже 128-разрядные.

Оперативная память (RAM – Random Access Memory) – это массив кристаллических ячеек, способных хранить данные. Существует много различных типов оперативной памяти, но с точки зрения физического принципа действия различают динамическую память (DRAM) и статическую память (SRAM).

Ячейки динамической памяти (DRAM) можно представить в виде микроконденсаторов, способных накапливать заряд на своих обкладках. Это наиболее распространенный и экономически доступный тип памяти. Недостатки этого типа связаны, во-первых, с тем, что как при заряде, так и при разряде конденсаторов неизбежны переходные процессы, то есть запись данных происходит сравнительно медленно.

Ячейки статической памяти (SRAM) можно представить как электронные микроэлементы – триггеры, состоящие из нескольких транзисторов. В триггере хранится не заряд, а состояние (включен/выключен), поэтому этот тип памяти обеспечивает более высокое быстродействие, хотя технологически он сложнее и, соответственно, дороже.

Микросхемы динамической памяти используют в качестве основной оперативной памяти компьютера. Микросхемы статической памяти используют в качестве вспомогательной памяти (так называемой кэш-памяти), предназначенной для оптимизации работы процессора.

В момент включения компьютера в его оперативной памяти нет ничего – ни данных, ни программ, поскольку оперативная память не может ничего хранить без подзарядки ячеек более сотых долей секунды, но процессору нужны команды, в том числе и в первый момент после включения.

Поэтому сразу после включения на адресной шине процессора выставляется стартовый адрес. Это происходит аппаратно, без участия программ (всегда одинаково). Процессор обращается по выставленному адресу за своей первой командой и далее начинает работать по программам.

Этот исходный адрес не может указывать на оперативную память, в которой пока ничего нет. Он указывает на другой тип памяти – постоянное запоминающее устройство (ПЗУ). Микросхема ПЗУ способна длительное время хранить информацию, даже когда компьютер выключен. Программы, находящиеся в ПЗУ, называют «зашитыми» – их записывают туда на этапе изготовления микросхемы.

На материнской плате есть микросхема «энергонезависимой памяти», по технологии изготовления называемая CMOS. От оперативной памяти она отличается тем, что ее содержимое не стирается во время выключения компьютера, а от ПЗУ она отличается тем, что данные в нее можно заносить и изменять самостоятельно, в соответствии с тем, какое оборудование входит в состав системы. Эта микросхема постоянно подпитывается от небольшой батарейки, расположенной на материнской плате. Заряда этой батарейки хватает на то, чтобы микросхема не теряла данные, даже если компьютер не будут включать несколько лет.

В микросхеме CMOS хранятся данные о гибких и жестких дисках, о процессоре, о некоторых других устройствах материнской платы. Тот факт, что компьютер четко отслеживает время и календарь (даже и в выключенном состоянии), тоже связан с тем, что показания системных часов постоянно хранятся (и изменяются) в CMOS.

Таким образом, программы, записанные в BIOS, считывают данные о составе оборудования компьютера из микросхемы CMOS, после чего они могут выполнить обращение к жесткому диску, а в случае необходимости и к гибкому, и передать управление тем программам, которые там записаны [2, с.56].

Жесткий диск – основное устройство для долговременного хранения больших объемов данных и программ. На самом деле это не один диск, а группа дисков, имеющих магнитное покрытие и вращающихся с высокой скоростью. Таким образом, этот «диск» имеет не две поверхности, как должно быть у обычного плоского диска, а 2n поверхностей, где n – число отдельных дисков в группе.

Над каждой поверхностью располагается головка, предназначенная для чтения-записи данных. При высоких скоростях вращения дисков (90 об/с) в зазоре между головкой и поверхностью образуется аэродинамическая подушка, и головка парит над магнитной поверхностью на высоте, составляющей несколько тысячных долей миллиметра. При изменении силы тока, протекающего через головку, происходит изменение напряженности динамического магнитного поля в зазоре, что вызывает изменения в стационарном магнитном поле ферромагнитных частиц, образующих покрытие диска. Так осуществляется запись данных на магнитный диск.

Операция считывания происходит в обратном порядке. Намагниченные частицы покрытия, проносящиеся на высокой скорости вблизи головки, наводят в ней ЭДС самоиндукции. Электромагнитные сигналы, возникающие при этом, усиливаются и передаются на обработку.

Управление работой жесткого диска выполняют микросхемы, входящие в микропроцессорный комплект (чипсет), хотя некоторые виды высокопроизводительных контроллеров жестких дисков поставляются на отдельной плате. К основным параметрам жестких дисков относятся емкость и производительность.

Информация на жестком диске может храниться годами, однако иногда требуется ее перенос с одного компьютера на другой. Несмотря на свое название, жесткий диск является весьма хрупким прибором, чувствительным к перегрузкам, ударам и толчкам. Теоретически, переносить информацию с одного рабочего места на другое путем переноса жесткого диска возможно, и в некоторых случаях так и поступают, но все-таки этот прием считается нетехнологичным, поскольку требует особой аккуратности и определенной квалификации.

Аббревиатура CD-ROM (Compact Disc Read-Only Memory) переводится на русский язык как постоянное запоминающее устройство на основе компакт-диска. Принцип действия этого устройства состоит в считывании числовых данных с помощью лазерного луча, отражающегося от поверхности диска. Цифровая запись на компакт-диске отличается от записи на магнитных дисках очень высокой плотностью, и стандартный компакт-диск может хранить примерно 650 Мбайт данных.

Монитор – устройство визуального представления данных. Это не единственно возможное, но главное устройство вывода. Его основными потребительскими параметрами являются: размер и шаг маски экрана, максимальная частота регенерации изображения, класс защиты.

По способу формирования изображения мониторы делятся на жидкокристаллические (LCD) и построенные на основе электронно-лучевой трубки (CRT) [2, с.58].

Клавиатура – клавишное устройство управления персональным компьютером. Служит для ввода алфавитно-цифровых (знаковых) данных, а также команд управления. Комбинация монитора и клавиатуры обеспечивает простейший интерфейс пользователя. С помощью клавиатуры управляют компьютерной системой, а с помощью монитора получают от нее отклик.

Мышь – устройство управления манипуляторного типа.

Периферийные устройства персонального компьютера

1. Устройства ввода графических данных. Для ввода графической информации используют сканеры, графические планшеты (дигитайзеры) и цифровые фотокамеры. Интересно отметить, что с помощью сканеров можно вводить и знаковую информацию. В этом случае исходный материал вводится в графическом виде, после чего обрабатывается специальными программными средствами (программами распознавания образов).

2. Устройства вывода данных. В качестве устройств вывода данных, дополнительных к монитору, используют печатающие устройства (принтеры), позволяющие получать копии документов на бумаге или прозрачном носителе. По принципу действия различают матричные, лазерные, светодиодные и струйные принтеры.

Матричные принтеры. Это простейшие печатающие устройства. Данные выводятся на бумагу в виде оттиска, образующегося при ударе цилиндрических стержней («иголок») через красящую ленту. Качество печати матричных принтеров напрямую зависит от количества иголок в печатающей головке. Наибольшее распространение имеют 9-игольчатые и 24-игольчатые матричные принтеры. Последние позволяют получать оттиски документов, не уступающие по качеству документам, исполненным на пишущей машинке.

Лазерные принтеры. Лазерные принтеры обеспечивают высокое качество печати, не уступающее, а во многих случаях и превосходящее полиграфическое. Они отличаются также высокой скоростью печати, которая измеряется в страницах в минуту (ррт – page per minute) [4, с.64]. Как и в матричных принтерах, итоговое изображение формируется из отдельных точек.

Светодиодные принтеры. Принцип действия светодиодных принтеров похож на принцип действия лазерных принтеров. Разница заключается в том, что источником света является не лазерная головка, а линейка светодиодов. Поскольку эта линейка расположена по всей ширине печатаемой страницы, отпадает необходимость в механизме формирования горизонтальной развертки и вся конструкция получается проще, надежнее и дешевле.

Струйные принтеры. В струйных печатающих устройствах изображение на бумаге формируется из пятен, образующихся при попадании капель красителя на бумагу. Выброс микрокапель красителя происходит под давлением, которое развивается в печатающей головке за счет парообразования. В некоторых моделях капля выбрасывается щелчком в результате пьезоэлектрического эффекта – этот метод позволяет обеспечить более стабильную форму капли, близкую к сферической.

3. Устройства хранения данных. Необходимость во внешних устройствах хранения данных возникает в двух случаях: когда на вычислительной системе обрабатывается больше данных, чем можно разместить на базовом жестком диске; когда данные имеют повышенную ценность и необходимо выполнять регулярное резервное копирование на внешнее устройство (копирование данных на жестком диске не является резервным и только создает иллюзию безопасности).

Стримеры – это накопители на магнитной ленте. Их отличает сравнительно низкая цена. К недостаткам стримеров относят малую производительность (она связана прежде всего с тем, что магнитная лента – это устройство последовательного доступа) и недостаточную надежность (кроме электромагнитных наводок, ленты стримеров испытывают повышенные механические нагрузки и могут физически выходить из строя).

ZIP-накопители. ZIP-накопители выпускаются компанией Iomega, специализирующейся на создании внешних устройств для хранения данных. Устройство работает с дисковыми носителями, по размеру незначительно превышающими стандартные гибкие диски и имеющими емкость 100/250 Мбайт. ZIP-накопители выпускаются во внутреннем и внешнем исполнении. В первом случае их подключают к контроллеру жестких дисков материнской платы, а во втором – к стандартному параллельному порту, что негативно сказывается на скорости обмена данными.

Накопители HiFD. Основным недостатком ZIP-накопителей является отсутствие их совместимости со стандартными гибкими дисками 3,5 дюйма. Такой совместимостью обладают устройства HiFD компании Sony. Они позволяют использовать как специальные носители емкостью 200 Мбайт, так и обычные гибкие диски. В настоящее время распространение этих устройств сдерживается повышенной ценой.

4. Устройства обмена данными. Модем – это устройство, предназначенное для обмена информацией между удаленными компьютерами по каналам связи, принято называть модемом (МОдулятор + ДЕМодулятор)[3, с.56]. При этом под каналом связи понимают физические линии (проводные, оптоволоконные, кабельные, радиочастотные), способ их использования (коммутируемые и выделенные) и способ передачи данных (цифровые или аналоговые сигналы). В зависимости от типа канала связи устройства приема-передачи подразделяют на радиомодемы, кабельные модемы и прочие. Наиболее широкое применение нашли модемы, ориентированные на подключение к коммутируемым телефонным каналам связи.

По способу подключения модемы делятся на два вида: внешние и внутренние. Внешний модем подключается к одному из COM-портов. Внутренний вставляется внутрь системного блока в виде платы расширения.

ЗАКЛЮЧЕНИЕ

Рассмотрев в своей курсовой работе очень актуальную на сегодняшний день тему архитектуры, строения ПК, могу с уверенностью сказать, что в скором времени научный прогресс перешагнёт все те высокотехнологичные для своих времён изобретения и создаст что-то такое, о чём сейчас даже невозможно предположить.

Но сейчас всем пользователям ПК необходимо хотя бы кратко ознакомиться с этими устройствами, потому что даже при покупке компьютера без этих знаний не обойтись. Перед Вами откроется тайна странных надписей в рекламных объявлениях о продаже компьютеров.

И не только поэтому изучение строений, конфигураций компьютера очень важно в наши дни.

Подведём некоторые итоги. Компьютер - это многофункциональное электронное устройство для накопления, обработки и передачи информации.

Под архитектурой компьютера понимается его логическая организация, структура и ресурсы, т.е. средства вычислительной системы, которые могут быть выделены процессу обработки данных на определенный интервал времени. Архитектура ПК определяет принцип действия, информационные связи и взаимное соединение основных логических узлов компьютера: центрального процессора; основной памяти; внешней памяти; периферийных устройств.

Основные электронные компоненты, определяющие архитектуру процессора, размещаются на основной плате компьютера, которая называется системной или материнской (MotherBoard). А контроллеры и адаптеры дополнительных устройств, либо сами эти устройства, выполняются в виде плат расширения (DаughterBoard — дочерняя плата) и подключаются к шине с помощью разъёмов расширения, называемых также слотами расширения (англ. slot — щель, паз) [3, с.55].

2. ПРАКТИЧЕСКАЯ ЧАСТЬ

Общая характеристика задачи

Рассмотрим следующую задачу:

Фирма ООО «Титаник» представляет услуги по перевозке грузов. Для определения затрат на приобретение материалов ежемесячно ведётся учёт количества приобретаемого топлива. Данные о ценах и количестве приобретённого топлива в течение месяца приведены на рис. 3.1.

1. Построить таблицы по приведённым ниже данным.

2. Выполнить расчёт средней цены 1 л топлива по каждому виду, данные расчёта занести в таблицы (рис. 3.1). Средняя цена определяется как отношение общей суммы затрат на приобретение данного вида топлива в течение месяца к общему количеству приобретённого топлива за месяц.

3. Организовать межтабличные связи для автоматического оформления ведомости затрат на приобретение топлива за квартал.

4. Сформировать и заполнить сводную ведомость затрат на приобретение топлива за квартал, определить среднюю цену 1 л топлива за квартал (рис. 3.2).

5. Результаты расчёта средней цены 1 л топлива по каждому месяцу и по каждому виду топлива представить в графическом виде.

Ведомость затрат на приобретение ГСМ за январь 2006 г.

Наименование материала	1 партия	2 партия	3 партия	Средняя цена за 1 л
цена, руб.	кол-во, л	цена, руб.	кол-во, л	цена, руб.	кол-во, л
Дизельное топливо	14,20	250	14,05	200	14,25	310
Бензин АИ-92	15,40	310	15,15	275	15,50	355
Бензин АИ-95	16,25	145	16,20	120	16,35	170
Средняя цена 1 л горючего за месяц:
Ведомость затрат на приобретение ГСМ за февраль 2006 г.
Наименование материала	1 партия	2 партия	3 партия	Средняя цена за 1 л
цена, руб.	кол-во, л	цена, руб.	кол-во, л	цена, руб.	кол-во, л
Дизельное топливо	14,30	240	14,35	250	14,25	270
Бензин АИ-92	15,45	320	15,50	320	15,55	300
Бензин АИ-95	16,30	160	16,35	180	16,40	150
Средняя цена 1 л горючего за месяц:
Ведомость затрат на приобретение ГСМ за март 2006 г.
Наименование материала	1 партия	2 партия	3 партия	Средняя цена за 1 л
цена, руб.	кол-во, л	цена, руб.	кол-во, л	цена, руб.	кол-во, л
Дизельное топливо	14,50	220	14,45	250	14,55	200
Бензин АИ-92	15,65	290	15,60	320	15,75	280
Бензин АИ-95	16,45	155	16,40	195	16,50	120
Средняя цена 1 л горючего за месяц:

Рис. 3.1. Данные о затратах на приобретение ГСМ по месяцам


ООО «Титаник»
						Расчётный период
						с	по
						__.__.20__	__.__.20__
СВОДНАЯ ВЕДОМОСТЬ ЗАТРАТ НА ПРИОБРЕТЕНИЕ ГСМ
		за 1 квартал 2006 г.

Наименование материала	январь	февраль	март	Средняя цена за 1 л
средняя цена, руб.	количество, л	средняя цена руб.	количество, л	средняя цена, руб.	количество, л
Дизельное топливо
Бензин АИ-92
Бензтн АИ-95
Средняя цена 1 л горючего за квартал:


	Бухгалтер

Рис. 3.2. Ведомость затрат на приобретение ГСМ за квартал

Описание алгоритма решения задачи

1. Запустить табличный процессор MS Excel.

2. Создать книгу под именем «Титаник».

3. Лист 1 переименовать в лист с названием Данные о затратах.

4. На рабочем листе Данные о затратах MS Excel создать таблицу Данные о затратах на приобретение ГСМ по месяцам.

5. Заполнить таблицу Данные о затратах на приобретение ГСМ по месяцам организации исходными данными (рис. 4).

Рис. 4. Данные о затратах

6. Лист 2 переименовать в лист с названием Ведомость затрат.

7. На рабочем листе Ведомость затрат MS Excel создать таблицу, в которой будут содержаться данные о затратах на приобретение ГСМ за 1 квартал 2006 г.

8. Заполнить таблицу на листе Ведомость затрат исходными данными (рис. 5)

Рис. 5. Сводная ведомость затрат на приобретение ГСМ за квартал

9. В таблице Данные о затратах заполнить графу Средняя цена за 1 л, введя формулу и скопировав её в остальные ячейки с аналогичным названием: =(B3*C3+D3*E3+F3*G3)/(C3+E3+G3)

10. В таблице Данные о затратах заполнить графу Средняя цена 1 л горючего за месяц, поместив в ячейке формулу =H3+H4+H5 и скопировать её в остальные ячейки с аналогичным названием. Итак, таблица Данные о затратах полностью заполнена (рис. 6).

11. В таблице Ведомость затрат организовать межтабличные связи. Вследствие этого ячейки заполняются в соответствии с таблицей Данные о затратах с помощью формулы: ='данные о затратах'!B21 (рис. 7).

12. С помощью мастера таблиц создаём сводную таблицу Ведомость затрат на потребление топлива за квартал (рис. 8).

13. С помощью мастера диаграмм создаём диаграмму по сводной таблице (рис. 9).

Рис. 6. Заполненная таблица Данные о затратах

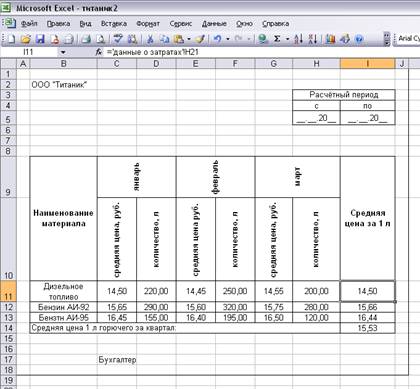

Рис. 7. Заполненная таблица Ведомость затрат

Рис. 8. Сводная таблица

Рис. 9. Диаграмма по сводной таблице

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Барановская Т.П. и др. Архитектура компьютерных систем и сетей / Учеб. пособие. – М.: Наука, 2003.

2. Информатика для юристов и экономистов / Симонович С.В. и др. – СПб.: Питер, 2001.

3. Информатика: Учебник. – 3-е перераб. изд. / Под ред. Н.В. Макаровой. – М.: Финансы и статистика, 2004.

4. Экономическая информатика: Введение в экономический анализ информационных систем: Учебник. – М.: ИНФРА-М, 2005.

5. Экономическая информатика и вычислительная техника: Учебник/Г.А. Титоренко, Н.Г. Черняк, Л.В. Ермин и др.; Под. Ред. В.П. Косарева, А.Ю. Королёва. – Изд. 2-е изд., перераб. и доп. – М.: Финансы и статистика, 1996.

6. Экономическая информатика: Учебник / под ред. В.П. Косарева. – 2-е изд., перераб. и доп. – М.: Финансы и статистика, 2004.
