Содержание

1.Понятие «графика», «инженерная графика», «дизайн». 3

2. Предпосылки возникновения инженерной графики, история развития. 4

3. Практическая часть. 10

Литература. 11

1.Понятие «графика», «инженерная графика», «дизайн».


ГРАФИКА (греч. graphike, от grapho — пишу), вид изобразительного искусства, включающий рисунок и печатные художественные изображения (гравюра, литография, монотипия и др.), основанные на искусстве рисунка, но обладающие собственными изобразительными средствами и выразительными возможностями. На грани живописи и графики стоят акварель, гуашь, пастель. Графика делится на станковую (рисунок, не имеющий прикладного назначения, эстамп, лубок), книжную и газетно-журнальную (иллюстрация, оформление и конструирование печатных изданий), прикладную (промышленная графика, почтовые марки, экслибрисы) и плакат. Выразительные средства графики — контурная линия, штрих, пятно (иногда цветовое), фон листа (обычно белой бумаги), с которым изображение образует контрастное или нюансное соотношение. Стилистические средства графики разнообразны — от беглых, непосредственных, быстро исполненных набросков, этюдов, эскизов до тщательно разработанных композиций — изобразительных, декоративных, шрифтовых. Благодаря возможности лаконичного, резко заостренного выражения, способности быстро откликаться на события, удобству печатного размножения, создания циклов и серий графика широко используется в агитационных и сатирических целях (плакат, карикатура).

Инженерная графика – часть графики, связанная с технической деятельностью [1].

ДИЗАЙН (от англ. design — замысел, проект, чертеж, рисунок), термин, обозначающий различные виды проектировочной деятельности, имеющей целью формирование эстетических и функциональных качеств предметной среды. В узком смысле дизайн —художественное конструирование, вид художественной деятельности, проектирование промышленных изделий, обладающих эстетическими свойствами .


2. Предпосылки возникновения инженерной графики, история развития.


Графические изображения создавались на ранних стадиях развития человеческого общества. До нашего времени сохранились рисунки на стенах пещер и скалах. Древнейшие из них относятся к палеолиту, позднейшие – к бронзовому веку.

В начале зарождения письменности рисунками предметов выражались мысли.

Древние рисунки, стенная живопись, папирусы свидетельствуют о познаниях народов древности в области графических изображений.

Позднее изображения-рисунки применяют в качестве планов жилищ и других сооружений. В России применялись чертежи, содержащие совмещенные в одной плоскости изображения нескольких видов.

Дошедшие до нас памятники культуры свидетельствуют о том, что в Древней Руси были известны самобытные приемы изображения сооружений, которые с течением времени совершенствовались.

Значительное развитие и распространение графическая грамотность получила при Петре 1, когда в промышленном отношении Россия стала обгонять другие страны Европы.

Немалую роль в развитии способов построения чертежей сыграли русские механики-изобретатели.

На всех этапах деятельности человека история совершенствования графических изображений неразрывно связана с развитием техники.

Современные чертежи максимально упрощены, требования к ним определены стандартами [2].

Изображение отдельных предметов — рисунки появились как средство общения между людьми еще до создания письменности.

О первых графических изображениях можно судить по сохранившимся в архивах, музеях и библиотеках рисункам.

При строительстве жилищ, крепостей и других сооружений появились первые чертежи, которые назывались "планами". Эти чертежи обычно вы­полнялись в натуральную величину непосредстве­нно на земле, на месте будущего сооружения (рис. 1, а). Для построения таких чертежей были созданы первые чертежные инструменты — дере­вянный циркуль-измеритель и веревочный прямо­угольный треугольник (рис. 1, б). В дальнейшем такие планы-чертежи стали выполнять на перга­менте, дереве или холсте в уменьшенном виде. На чертежах старались показать как форму, так и размеры предметов [2].

В Древней Руси было много искусных мастеров по литью металлов, изготовлению оружия, строи­тельству зданий, которые, как видно по дошед­шим до нас предметам и сооружениям, хорошо

владели геометрией и успешно решали сложные технические задачи.

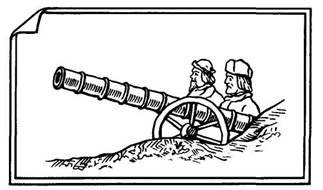

Так, например, в летописях XIII—XIV вв. най­дены рисунки, по которым можно определить способ изготовления предметов. Рассматривая рис. 2, видим, что ствол пушки изготовлен горно­вой или кузнечной сваркой и укреплен насадными кольцами-бандажами.

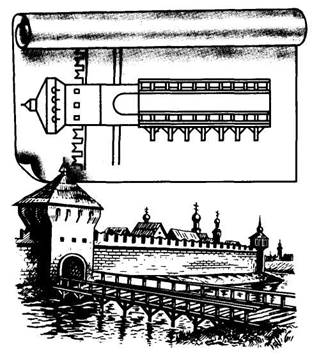

Часто на одном изображении совмещались план (вид сверху) и фасад (вид спереди) изображаемого сооружения, например моста (рис. 3). Неудобство такого совмещения застави­ло разъединить виды. В дальнейшем при изобра­жении предметов стали использовать два, три и более видов.

Русские зодчие, под руководством которых строились крепости и другие сооружения в Киеве, Пскове, Новгороде, Суздале, умели выполнять и использовать достаточно сложные чертежи. По проекту и под руководством архитектора Федора Коня в 1586—1592 гг. для отражения вражеских нашествий была построена в Москве огромная каменная   стена   с   многочисленными   башнями

толщиной пять метров и длиной семь километров. Все эти сооружения строились по предварительно разработанным чертежам.

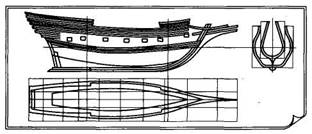

С развитием кораблестроения потребовались более точные, вычерченные в строгом масштабе, чертежи. В корабельных чертежах 1686—1751 гг. уже применялись три изображения, с помощью которых на плоскости чертежа показывали основ­ные размеры судна: длину, ширину и высоту (рис. 4).

В архиве сохранился чертеж весельного шлюпа, выполненный в 1719 г. Петром I. Чертеж состав­лен с соблюдением проекционной связи.

В 1798 г. французский инженер Гаспар Монж опубликовал свой труд "Начертательная геометрия", который лег в основу проекционного черче­ния [3].





РИС. 1


РИС. 2

Задолго до появления начертательной геомет­рии в отдельных чертежах русских умельцев ис­пользовался метод прямоугольного проецирова­ния.

В XVIII в. чертежи выполнялись чрезвычайно тщательно, с обводкой цветной тушью. На этих чертежах делались условные разрезы изделий с раскраской места разреза разными цветами в зависимости от вида материалов изделий.

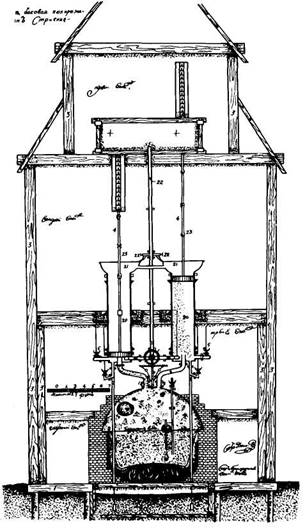

Чертежи И.И. Ползунова и И.П. Кулибина наглядно показывают отличные познания русских изобретателей в области построения точного про­екционного чертежа изделия (рис. 5).

Основоположником начертательной геометрии в России был проф. Я.А. Севастьянов, издавший в 1821 г. свой курс "Основания начертательной геометрии".   Выдающийся  ученый  конца  XIX в.

проф. В.И. Курдюмов создал ряд капитальных трудов по начертательной геометрии. Проф. Н.А. Рынину принадлежат работы по прило­жению  начертательной  геометрии  в  технике.

Большую роль в развитии и совершенствовании теории инженерной графики, методики ее препо­давания и в создании учебных пособий сыграли такие советские ученые, как И.Г. Попов, СМ. Куликов, A.M. Иерусалимский, Н.А. Попов, В.О. Гордон, Х.А. Арустамов, В.И. Каменев, Н.Ф. Чет-верухин, С.А. Фролов.

Плодотворную работу по созданию учебных пособий по черчению и по совершенствованию методики преподавания предмета провели проф. СВ. Розов, Н.С. Дружинин.

Ученые продолжают вести теоретические иссле­дования по начертательной геометрии и инже­нерной графике. Особое место в этой области за­нимает компьютерная графика [1].


РИС. 3

РИС. 5

РИС. 4

3. Практическая часть  Литература


1. Аронов В.Р. Теоретические концепции зарубежного дизайна кн. 1 М.; 1992.

2. Будасов Б.В., Георгиевский О.В., Каминский В.П. Строительное черчение.

3.  Большая энциклопедия Кирилла и Мефодия.

4. Дизайн в высшей школе. – М.; 1994.

5. Клевакин А.Н. Учебные материалы к курсу «Городская среда». Выпуск 1. 1995-1996 уч. Год Новосибирск, 1998.
