Аннотация
Быков С. К. Система управления
механизмом зажигания. – Челябинск, ЧЭнК, 2006, с.75, илл.6. Библиографической литературы
– 8 наименований. 3 листа чертежей формата А1, 7 листов карт технологического
процесса.
В данном дипломном
проекте проводится разработка системы управления механизмом зажигания. В общей
части рассматриваются принципы построения систем управления на микроконтроллерах.
В специальной части приведены
разработка структурной и принципиальной схемы устройства, анализ семейств
микроконтроллеров, разработка программного обеспечения для микроконтроллера и
выполнен расчет надежности устройства.
В разделе
организация производства представлены виды технической документации,
необходимые при производстве радиоэлектронной аппаратуры и маршрутная карта
технологического процесса на производство печатных плат.
В экономической части выполнен
расчет себестоимости производства проектируемого устройства и проведен анализ потребительского спроса на
рынке.
В разделе техники безопасности
перечислены правила техники безопасности, соблюдение которых необходимо при
проведении электромонтажных работ.
Содержание
Введение………………………………………………………………….с
1 Системы управления на микроконтроллерах.
1.1 Применение микроконтроллеров в современной промышленности………………………………………………………………………….
с
1.2 Принципы построения систем управления на микроконтроллерах………………………………………………………………………..с
2 Разработка системы управления механизмом зажигания.
2.1 Постановка задачи………………………………………………….с
2.2 Разработка структурной схемы………………………………...с
2.3 Разработка принципиальной схемы……………………………..с
2.4 Выбор элементов принципиальной схемы……………………..с
2.5 Разработка программного обеспечения………………………..с
2.6 Расчет надежности…………………………………………………с
3 Организация производства.
3.1 Виды конструкторско - технологической документации при
производстве электронных устройств…………………………….с
3.2 Маршрутная карта технологического процесса при изготовлении
печатной платы…………………………………………………с
4 Экономическая часть.
4.1 Расчет себестоимости изготовления устройства………...с
5 Мероприятия по технике безопасности и противопожарной
технике.
5.1 Меры безопасности при производстве электромонтажных работ…………………………………………………………………………..с
Заключение……………………………………………………………..с
Список литературы………………………………………………….с
Приложение А Текст программы микроконтроллера…………с
Приложение В Маршрутная карта………………………………..с
Перечень элементов.
Микропроцессорные технологии уже давно
вышли за рамки персональных компьютеров и супер-ЭВМ. Во всем мире широкое распространение
получили микроконтроллеры, как в автоматизированных системах управления, так и
в бытовых электроприборах, так как они отличаются надежностью, высокой степенью
интеграции и небольшой стоимостью.
В данном дипломном проекте я планирую
рассмотреть возможность применения микроконтроллеров в системах зажигания двигателей
внутреннего сгорания. А так же описать этапы разработки этой системы зажигания
и привести необходимую документацию для организации производства устройства,
либо его изготовления в условиях малого предприятия.
1 СИСТЕМЫ УПРАВЛЕНИЯ НА
МИКРОКОНТРОЛЛЕРАХ.
1.1 Применение микроконтроллеров в
современной промышленности.
Микроконтроллеры
являются наиболее массовыми представителями микропроцессорной электроники.
Интегрируя в одном корпусе микросхемы высокопроизводительный процессор,
оперативную и постоянную память, а также набор периферийных устройств, микроконтроллеры
позволяют с минимальными затратами реализовать широкую номенклатуру систем
управления различными объектами и процессами.
Структурная организация, набор команд и
аппаратурно-программные средства ввода/вывода информации микроконтроллеров
лучше всего приспособлены для решения задач управления и регулирования в
приборах, устройствах и системах автоматики, а не для решения задач обработки
данных. Микроконтроллеры не являются классическими электронно – вычислительными
машинами, так как физическая и логическая разделённость памяти программ и
памяти данных исключает возможность модификации или замены (перезагрузки)
прикладных программ микроконтроллеров во время работы, что сильно затрудняет их
использование в качестве универсальных средств обработки данных.
Поэтому микроконтроллеры находят широкое
применение в промышленной автоматике, контрольно - измерительной технике, аппаратуре
связи, бытовой технике и многих других областях человеческой деятельности.
1.2 Принципы построения систем
управления на микроконтроллерах.
В устройствах
управления объектами (контроллерах) на основе микроконтроллеров аппаратурные
средства и программное обеспечение существуют в форме неделимого аппаратурно -
программного комплекса. При проектировании контроллеров приходится решать одну
из самых сложных задач разработки, а именно задачу оптимального распределения
функций контроллера между аппаратурными средствами и программным обеспечением.
Решение этой задачи осложняется тем, что взаимосвязь и взаимовлияние
аппаратурных средств и программного обеспечения в микропроцессорной технике
претерпевают динамичные изменения. Если в начале развития микропроцессорной
техники определяющим было правило, в соответствии с которым аппаратурные
средства обеспечивают производительность, а программное обеспечение - дешевизну
изделия, то в настоящее время это правило нуждается в серьезной корректировке.
Так как микроконтроллер представляет собой стандартный массовый (относительно
недорогой) логический блок, конкретное назначение которого определяет
пользователь с помощью программного обеспечения, то с ростом степени интеграции
и, следовательно, функционально-логических возможностей микроконтроллера резко
понижается стоимость изделия в пересчете на выполняемую функцию, что в конечном
итоге и обеспечивает достижение высоких технико-экономических показателей
изделий на микроконтроллере. При этом затраты на разработку программного
обеспечения изделия в 2-10 раз превышают (за время жизни изделия) затраты на
приобретение и изготовление аппаратурных средств.
В настоящее время наибольшее распространение получил методологический
прием, при котором весь цикл разработки контроллеров рассматривается как последовательность
трех фаз проектирования:
1.
анализа задачи и выбора аппаратурных средств контроллера;
2.
разработки прикладного программного обеспечения;
3.
комплексирования аппаратурных средств и программного обеспечения в прототипе
контроллера и его отладки.
Фаза разработки программного обеспечения, т.е. фаза получения
прикладных программ, в свою очередь, разбивается на два существенно различных
этапа:
1.
"от постановки задачи к исходной программе";
2.
"от исходной программы к объектному модулю".
Этап разработки "от исходной
программы к объектному модулю" имеет целью получение машинных кодов
прикладных программ, работающих в микроконтроллере. Этот этап разработки
прикладного программного обеспечения легко поддается формализации и поддержан
всей мощью системного программного обеспечения микроконтроллера, направленного
на автоматизацию процесса получения прикладных программ. В состав средств
системного программного обеспечения входят трансляторы с различных
алгоритмических языков высокого уровня, ассемблеры, редакторы текстов,
программы-отладчики, программы - документаторы и т.д. Наличие всех этих
системных средств придает инженерной работе на этом этапе проектирования
контроллеров характер ремесла, а не инженерного творчества. Так как в конечном
изделии (контроллере) имеются только "голый" микроконтроллер и
средства его сопряжения с объектом, то выполнять отладку разрабатываемого
прикладного программного обеспечения на нем невозможно (из-за отсутствия
средств ввода, вывода, ОЗУ большой емкости и операционной системы), и,
следовательно, разработчик вынужден обращаться к средствам вычислительной
техники для выполнения всех формализуемых стадий разработки: трансляции,
редактирования, отладки, загрузки объектных кодов в программируемую постоянную
память микроконтроллера.
Совсем по - другому выглядит инженерный труд на этапе разработки
программного обеспечения "от постановки задачи к исходной программе",
так как он практически не поддается формализации и, следовательно, не может
быть автоматизирован.
Проектная работа здесь носит творческий характер, изобилует
решениями, имеющими "волевую" или "вкусовую" окраску, и решениями,
продиктованными конъюнктурными соображениями. В силу перечисленных
обстоятельств именно на этапе проектирования "от постановки задачи к исходной
программе" разработчик сталкивается с наибольшим количеством трудностей.
Качество получаемого прикладного программного обеспечения
контроллера всецело зависит от уровня проектных решений, принятых на этапе
разработки "от постановки задачи к исходной программе". Уровень
проектных решений в свою очередь из-за отсутствия теории проектирования
программируемых контроллеров определяется только опытом, квалификацией и
интуицией разработчика. Однако накопленный опыт убеждает в том, что
систематический подход к процессу разработки прикладных программ для контроллеров
обеспечивает достижение хороших результатов даже начинающими разработчиками.
Типовая структура микропроцессорной системы управления показана
на рис. 1.1 и состоит из объекта управления, микроконтроллера и аппаратуры их
взаимной связи.
Рисунок 1.1 - Структура цифровой системы управления на основе МК
Микроконтроллер путем периодического опроса осведомительных
слов (ОС) генерирует в соответствии с алгоритмом управления последовательности
управляющих слов (УС). Осведомительные слова это сигналы состояния объекта
(СС), сформированные датчиками объекта управления, и флаги. Выходные сигналы
датчиков вследствие их различной физической природы могут потребовать промежуточного
преобразования на аналого-цифровых преобразователях (АЦП) или на схемах
формирователей сигналов (ФС), которые чаще всего выполняют функции
гальванической развязки и формирования уровней двоичных сигналов стандарта ТТЛ.
Микроконтроллер с требуемой
периодичностью обновляет управляющие слова на своих выходных портах. Некоторая
часть управляющего слова интерпретируется как совокупность прямых двоичных
сигналов управления (СУ), которые через
схемы формирователей сигналов (усилители мощности, реле, оптроны и т.п.) поступают
на исполнительные механизмы (ИМ) и устройства индикации. Другая часть
управляющего слова представляет собой упакованные двоичные коды, которые через
цифро - аналоговые преобразователи (ЦАП) воздействуют на исполнительные
механизмы аналогового типа. Если объект управлении использует цифровые датчики
и цифровые исполнительные механизмы, то наличие ЦАП и АЦП в системе необязательно.
В состав аппаратуры связи, которая как правило, строится на интегральных схемах серии ТТЛ,
входит регистр флагов, на котором фиксируется некоторое множество
специфицируемых признаков как объекта управления, так и процесса работы
контроллера. Этот регистр флагов используется в качестве аппаратурного средства
реализации механизма взаимной синхронизации относительно медленных и
вероятностных процессов в объекте управления и быстрых процессов в контроллере.
Регистр флагов доступен как контроллеру, так и датчикам. Вследствие этого он
является удобным местом фиксации сигналов «готов»/«ожидание» при передачах с
квитированием или сигналов «запрос прерывания»/«подтверждение» при взаимодействии
контроллера и объекта в режиме прерывания. Если МК-система имеет многоуровневую
систему прерываний, то регистр флагов содержит схему упорядочивания
приоритетов.
Для аппаратурной реализации временных задержек, формирования
сигналов требуемой частоты и скважности в состав аппаратуры связи включают
программируемые интервальные таймеры в том случае, если их нет в составе
микроконтроллера или их число недостаточно.
Законы
функционирования микропроцессорной системы управления со структурой, показанной
на рис. 1 всецело определяются прикладной программой, размещаемой в резидентной
памяти программ микроконтроллера. Иными словами, специализация контроллера типовой
структуры на решение задачи управления конкретным объектом осуществляется путем
разработки прикладных программ микроконтроллера и аппаратуры связи
микроконтроллера с датчиками и исполнительными механизмами объекта.
2 РАЗРАБОТКА СИСТЕМЫ УПРАВЛЕНИЯ
МЕХАНИЗМОМ
ЗАЖИГАНИЯ.
2.1 Постановка задачи.
Одной из проблем двигателя внутреннего
сгорания является запаздывание момента зажигания при увеличении частоты
вращения коленвала, т.к. скорость преодоления поршнем верхней мертвой точки
возрастает вместе с оборотами двигателя, а время сгорания топлива остается
неизменным. Это приводит к значительной потере мощности двигателя, повышенному
расходу топлива и существенному ограничению максимальных оборотов двигателя.
Для нормализации работы двигателя необходимо применение
механизма, изменяющего момент зажигания в зависимости от оборотов двигателя,
т.е. опережение момента при увеличении оборотов. В основном это достигается
применением механических устройств рис. 2.1, принцип действия которых основан
на изменении положения грузиков под воздействием центробежной силы. Недостатками
таких механизмов являются нестабильная работа (особенно на низких оборотах) и
невозможность достижения нужного угла опережения зажигания на высоких оборотах.
1
2 1. Грузики.
2. Подвижный прерыватель.
3 3. Основа
механизма.
Рисунок 2.1 - Механическая система опережения зажигания.
Избавиться от этих недостатков позволяет применение электронного
механизма опережения зажигания. За основу этого механизма берется датчик,
считывающий обороты распредвала и подающий сигнальные импульсы на устройство
управления моментом зажигания.
К устройству управления предъявляются следующие требования:
1. прием сигнала от датчика;
2. преобразование сигнала в зависимости от оборотов двигателя
(распредвала);
3. возможность изменять значение угла опережения зажигания.
4. сохранение работоспособности при воздействии высоких температур.
5. устойчивость к воздействию вибраций.
Оптимальным решением в данном случае является построение
устройства управления моментом зажигания на микроконтроллере, так как
преобразование сигналов датчика обеспечивается программно, что дает возможность
регулировки. Термостойкость достигается применением микроконтроллера
соответствующего уровня (с индексом). Устойчивость к вибрациям обеспечивается
высокой степенью интеграции и малой массой радиоэлементов.
2.2 Разработка структурной схемы.
Для определения частоты вращения
двигателя, как уже говорилось, необходима установка специального датчика, на
основе которого будет строиться вся схема устройства рис. 2.2. Следующий
элемент механизма – электронная система смещения импульса, основанная на
микроконтроллере. Микроконтроллер принимает сигнал от датчика, обрабатывает его
с помощью программы, записанной в его ПЗУ, и передает уже обработанный сигнал
на выход. Так как микроконтроллер не в состоянии работать с высокими токами, в
систему вносится ключевая схема.
Рисунок 2.2 - Структурная
схема устройства.
Так же необходимым шагом является
включение в схему устройства стабилизатора напряжения. Он нужен для
преобразования напряжения бортовой сети транспортного средства +12В в напряжение,
приемлемое для питания микроконтроллера, и гашения его скачков.
Блок управления включается для
регулировки и точной настройки программы микроконтроллера под конкретный
двигатель, корректировки момента искрообразования и угла опережения зажигания.
Катушка зажигания
предназначена для преобразования 12- вольтового входного импульса со смещением
в усиленный импульс со смещением
амплитудой до 15000В. Такое высокое напряжение обеспечивает образование
стабильного дугового разряда на контактах свечи зажигания.
2.3 Разработка принципиальной схемы.
Датчик Холла это
индукционный датчик, действующий на основе эффекта Холла. Он применяется в
бесконтактных системах зажигания автомобильного типа. Построение системы на
основе этого датчика является оптимальным решением, так как он адаптирован для
работы с двигателями внутреннего сгорания. Для работы датчика Холла на
распредвал устанавливается стальной экран (диск) рис. 2.3, имеющий два выреза,
по 120 градусов каждый. Датчик устанавливается так, чтобы диск вращался в его
проеме.
1
2
1.
Датчик Холла.
2.
Экран датчика
Холла.

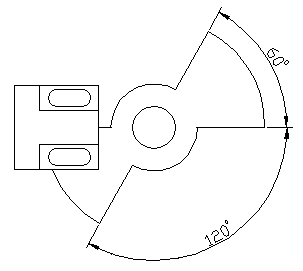

Рисунок 2.3 - Экран датчика Холла и расположение датчика
относительно экрана.
Датчик имеет три
вывода: питание +12В. (красный), земля (черный) и сигнальный провод (зеленый).
При входе шторки в проем датчика, он вырабатывает прямоугольный импульс с
амплитудой от 9 до 12В (рис. 2.4). При выходе шторки, амплитуда резко падает до
минимального значения – не более 0,4В. Сигналом для искрообразования служит окончание импульса.
Рисунок 2.4 – Временная диаграмма датчика Холла.
Параметры
вырабатываемых датчиком импульсов:
Ти = Тз / 2
(2.1)
где Ти – длительность импульса,
Тз –
длительность задержки импульса.
U max = 9 – 12В.
(2.2)
где U max – максимальная амплитуда импульса.
U min = 0 – 0,4В.
(2.3)
где U min - минимальная амплитуда импульса.
В автомобильных
системах зажигания с датчиком Холла работает коммутатор, выполняющий роль
ключевой схемы. Плюсами применения коммутатора являются: наличие встроенной
схемы питания датчика Холла, подача выходного импульса только при изменении
входного, формирование выходного импульса, позволяющего максимально реализовать
потенциал катушки зажигания.
Необходимыми
частями устройства являются цепи, согласующие микроконтроллер с остальными элементами
схемы.
Принципиальная
схема системы управления механизмом зажигания приведена в чертеже ДП.230101.8-02.287.Э3.
Питание микроконтроллера обеспечивает цепь, состоящая из элементов VD1 (снижение уровня
пульсаций), C2 и C3 (отфильтровывание несглаженных
пульсаций), микросхемой DA1
КР142ЕН5А (преобразование 12В входного напряжения в 5В выходного).
RC-цепь,
состоящая из элементов R1,
R3 и C1 снижает напряжение выходного сигнала
датчика Холла (9 – 12В) до приемлемых микроконтроллером 5В.
К выводам микроконтроллера OSC1 и OSC2
подключается резонатор ZQ1,
предназначенный для определения программой микроконтроллера временных интервалов
сигналов датчика Холла.
Транзистор VT1
работает в ключевом режиме. Он предназначен для усиления выходного импульса
микроконтроллера до уровня, приемлемого коммутатором. Оптимальным вариантом
является применение высокочастотного маломощного транзистора, например КТ3117А.
Резистор R4
предназначены для формирования тока базы транзистора VT1.
Ключи S1 – S5 нужны для подачи сигналов на входы микроконтроллера RB4 – RB7. Данные сигналы
предназначены для корректировки переменных программы микроконтроллера.
2.4 Выбор элементов принципиальной
схемы.
Основным элементом
устройства управления моментом зажигания является микроконтроллер. Применение
микроконтроллера повышает уровень интеграции
и надежность устройства. Так же это дает возможность изменять
характеристики момента искрообразования.
Сейчас на рынке
предлагается множество микроконтроллеров различных производителей. Самыми
распространенными семействами микроконтроллеров являются AVR фирмы “Atmel” и PIC фирмы “MicroChip”.
Сравнительный
анализ AVR и PIC - микроконтроллеров.
AVR – микроконтроллер
фирмы “Atmel” – это 8 –
разрядные микроконтроллеры с базовой RISC - архитектурой.
Они привлекают внимание разработчиков наилучшим соотношением быстродействия и
энергопотребления. В продаже имеется более 15 типов микроконтроллеров. AVR – контроллеры имеют 89 – 133 инструкции, большинство из
которых выполняется за один период тактовой частоты. AVR – контроллеры имеют 32
8 – битных регистра общего назначения. Максимальная частота
микроконтроллеров достигает 16 МГц, в основном же колеблется от 8 до 10 МГц.
Большое количество инструкций сильно усложняет обучение программированию и само
программирование микроконтроллеров, что является существенным недостатком AVR – контроллеров при взгляде со стороны пользователя.
Микроконтроллеры PIC - это простые и высокопроизводительные микроконтроллеры с
базовой RISC – архитектурой.
Несомненное достоинство семейства – минимальное число команд – от 33, большинство
из которых выполняется за 4 такта работы процессора. Тактовая частота
микроконтроллеров колеблется от 10 до 40 МГц. Общие особенности PIC – контроллеров: внутренний сброс по включению питания,
наличие сторожевого таймера, защита памяти программ от несанкционированного
считывания, мощные линии ввода – вывода (до 25 мА), возможность внутрисхемного
программирования.
Большее количество
тактов, затрачиваемых на выполнение одной команды, в достатке компенсируется
большими тактовыми частотами PIC – контроллеров.
Несомненными достоинствами этих микроконтроллеров являются небольшое количество
команд и мощные линии ввода – вывода. Поэтому выбор останавливается на PIC – микроконтроллерах.
Выбор
микроконтроллера из семейства PIC - контроллеров.
Для сравнения
берется три основных семейства PIC – контроллеров: PIC12Cxxx, PIC16F84x и PIC18Fxx.
Микроконтроллеры PIC12Cxxx имеют следующие
технические характеристики:
1.
Напряжение питания - 2,5В.
2.
6(5) линий ввода – вывода.
3.
Наличие АЦП в
кристаллах PIC12C6xx.
4.
Повышенная длина
команд (до 14 бит).
5.
Тактовая частота – до 10 МГц.
6.
Низкая стоимость.
Микроконтроллеры PIC16F84x имеют следующие технические
характеристики:
1.
Наличие Flash – памяти программ.
2.
Отсутствие АЦП.
3.
Тактовая частота –
до 20 МГц.
4.
13 линий ввода –
вывода.
5.
Напряжение питания
– от 4 до 6В.
6.
Небольшая
стоимость.
Микроконтроллеры PIC18Fxxx имеют следующие технические характеристики:
1.
Расширенное ядро
RISC.
2.
Наличие Flash –
памяти программ.
3. Тактовая частота – до 40 МГц.
4.
До 34 линий ввода
– вывода.
5.
Наличие АЦП либо
ЦАП.
6.
Высокая стоимость.
Исходя из данного сравнения, оптимальным семейством микроконтроллеров
является семейство PIC16F84x, так как несомненными плюсами являются: наличие Flash – памяти, отсутствие ЦАП и АЦП, большое количество линий
ввода – вывода, небольшая стоимость. Из всего семейства, оптимальным для
бесконтактной системы зажигания является микроконтроллер PIC16F84-4I/P (рис.
2.5). Здесь PIC16F84 - марка микроконтроллера, 4 - тактовая частота микроконтроллера,
I - индустриальный диапазон рабочих
температур (от –40 до +85 градусов Цельсия), P - корпус PDIP для монтажа в отверстия.
Рисунок 2.6 - Условное обозначение
микроконтроллера.
Таблица 1 - назначение выводов микроконтроллера PIC16F84-4I/P.
|
Обозначение
|
№
|
Тип (I/O/P)
|
Тип буфера
|
Назначение
|
|
OSC1/CLKIN
|
16
|
I
|
ST/CMOS
|
Вход для подключения кварцевого
резонатора, либо RC
– цепи, либо вход для внешнего тактового генератора.
|
|
OSC2/CLKOUT
|
15
|
O
|
|
Выход для подключения кварцевого
резонатора в режиме в режиме работы с кварцем, в режиме RC – генератора на выходе присутствуют
импульсы с частотой 1/4 от OSC1
|
Продолжение таблицы 1.
|
Обозначение
|
№
|
Тип (I/O/P)
|
Тип буфера
|
Назначение
|
|
MCLR
|
4
|
I/P
|
ST
|
Сброс по низкому уровню но входе. При
программировании кристалла – вход напряжения программирования.
|
|
RA0
RA1
RA2
RA3
RA4/T0CKI
|
17
18
1
2
3
|
I/O
I/O
I/O
I/O
I/O
|
TTL
TTL
TTL
TTL
ST
|
Выводы двунаправленного порта А
RA4/T0CKI
может быть настроен как вход импульсов для таймера – счетчика TMR0. Выход с открытым стоком.
|
|
RB0/INT
RB1
RB2
RB3
RB4
RB5
RB6
RB7
|
6
7
8
9
10
11
12
13
|
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
|
TTL/ST
TTL
TTL
TTL
TTL
TTL
TTL/ST
TTL/ST
|
Выводы двунаправленного порта В. К
выводам порта могут быть программно подключены внутренние подтягивающие
резисторы Vdd.
RB0/INT может быть также программно настроен как вход внешнего
прерывания
RB4 – RB7 могут быть также программно настроены как входы прерывания
по изменению уровня на на любом из этих входов. Направление изменения
задается программно.
При программировании кристалла RB6 используется как тактовый, RB7 как вход/выход данных.
|
|
Vss
|
5
|
P
|
|
Общий провод.
|
|
Vdd
|
14
|
P
|
|
Положительное напряжение питания
|
Обозначения. I – вход, O – выход, I/O - вход/выход, P – вывод питания, TTL – стандартный TTL вход, ST – вход с триггером Шмидта.
Таблица 2. - Система команд микроконтроллера PIC16F84-4I/P.
Команда.
|
Описание
команды.
|
ADDWF
f, d
|
Сложение W
и f
|
ANDWF
f, d
|
Выполняется побитное “И” содержимого регистров W и f.
Если d=0,
результат сохраняется в регистре W.
Если d=1,
результат сохраняется в регистре f.
|
CLRF f
|
Очистить содержимое регистра f и установить флаг Z.
|
CLRW
|
Очистить содержимое регистра W и установить флаг Z.
|
COMF f, d
|
Инвертировать все биты в регистре f.
Если d=0,
результат сохраняется в регистре W.
Если d=1,
результат сохраняется в регистре f.
|
DECF f, d
|
Декремент содержимого регистра f.
Если d=0,
результат сохраняется в регистре W.
Если d=1,
результат сохраняется в регистре f.
|
Продолжение таблицы 2.
Команда.
|
Описание
команды.
|
DECFSZ f, d
|
Вычесть 1 из f
и пропустить если 0. Декремент
содержимого регистра f
с пропуском, если 0.
Если d=0,
результат сохраняется в регистре W.
Если d=1,
результат сохраняется в регистре f.
Если результат не равен 0 – исполняется следующая инструкция.
Если результат =
0, то следующая инструкция не выполняется (пропускается, вместо нее
выполняется “виртуальный” NOP), а команда
выполняется за 2 цикла.
|
INCF f, d
|
Прибавить 1 к f. Инкремент содержимого регистра f.
Если d=0,
результат сохраняется в регистре W.
Если d=1,
результат сохраняется в регистре f.
|
INCFSZ f, d
|
Прибавить 1 к f и пропустить если 0. Инкремент содержимого регистра f с пропуском, если 0.
Если d=0,
результат сохраняется в регистре W.
Если d=1,
результат сохраняется в регистре f.
Если результат не равен 0 – исполняется следующая инструкция.
Если результат = 0, то следующая инструкция не выполняется
(пропускается, вместо нее выполняется “виртуальный” NOP), а команда выполняется за 2 цикла.
|
IORWF f,d
|
Побитное “ИЛИ” содержимого регистров W и f.
Если d=0
– результат сохраняется в регистре W.
Если d=1
– результат сохраняется в регистре f.
|
MOVF f,d
|
Содержимое регистра
f пересылается в регистр адресата.
Если d=0
– значение сохраняется в регистре W.
Если d=1
– значение сохраняется в регистре f.
d=1 используется для проверки содержимого f на ноль.
|
MOVWF f
|
Переслать содержимое W в f.
|
NOP
|
Нет операции.
|
RLF f, d
|
Выполняется циклический сдвиг влево содержимого регистра f через бит C регистра STATUS (через перенос).
Если d=0
– результат сохраняется в регистре W.
Если d=1
– результат сохраняется в регистре f.
|
RRF f, d
|
Выполняется циклический сдвиг вправо содержимого
регистра f через бит C регистра STATUS (через перенос).
Если d=0 – результат сохраняется
в регистре W.
Если d=1 – результат сохраняется
в регистре f.
|
SUBWF f, d
|
Вычетание содержимого регистра W из регистра f.
Если d=0
– результат сохраняется в регистре W.
Если d=1
– результат сохраняется в регистре f.
|
SWAPF f, d
|
Поменять местами старший и младший полубайты регистра f.
Если d=0
– результат сохраняется в регистре W.
Если d=1
– результат сохраняется в регистре f.
|
XORWF
f, d
|
Сравнение содержимого регистров W и f (проверка на “одинаковость”).
Побитное “Исключающее “ИЛИ” содержимого регистров W и f.
Если d=0
– результат сохраняется в регистре W.
Если d=1
– результат сохраняется в регистре f.
|
BCF f, b
|
Установить в 0
бит b
регистра f.
|
BSF f, bf
|
Установить в 1
бит b
регистра f
|
BTFSC f, b
|
Проверить бит b в регистре f.
Если бит b
в регистре f
=1, то исполняется следующая инструкция.
Если бит b
в регистре f
=0, то следующая инструкция не выполняется (пропускается, вместо нее
выполняется “виртуальный” NOP),
а команда выполняется за 2 цикла.
|
Продолжение таблицы 2.
Команда.
|
Описание
команды.
|
BTFSS f,
b
|
Проверить бит b в регистре f.
Если бит b
в регистре f=0, исполняется следующая инструкция.
Если бит b
в регистре f=1, то следующая инструкция не
выполняется (пропускается, вместо нее выполняется “виртуальный” NOP), а команда выполняется за 2 цикла.
|
ADDLW k
|
Содержимое регистра
W
складывается с 8 – разрядной константой k. Результат сохраняется в регистре W.
|
SUBLW k
|
Вычесть содержимое регистра W из 8 – разрядной константы k. Результат сохраняется в регистре W.
|
MOVLW k
|
Переслать константу k в регистр W.
В неиспользуемых битах ассемблер
устанавливает 0.
|
ANDLW k
|
Выполняется побитное “И” содержимого регистра W и 8 – разрядной константы k. Результат сохраняется в регистре W.
|
IORLW k
|
Выполняется побитное “ИЛИ” содержимого регистра W и 8 – разрядной константы k. Результат сохраняется в регистре W.
|
XORLW k
|
Сравнение содержимого регистра W и константы (проверка на
“одинаковость”). Выполняется побитное “Исключающее ИЛИ” содержимого регистра W и 8 – разрядной константы k. Результат сохраняется в регистре W.
|
CALL
|
Выполнить условный переход (переход по стеку). Адрес
следующей инструкции (PC+1)
“загружается” в вершину стека (TOS). 11 бит адреса “загружаются” из
кода команды в счетчик команд PC<10:0>.
2 старших бита “загружаются” в счетчик команд PC<12:11> из регистра PCLATH.
|
|
GOTO k
|
Выполнить безусловный переход (стек не
задействован). 11 бит адреса “загружаются” из кода команды в счетчик команд PC<10:0>.
2 старших бита “загружаются” в счетчик команд PC<12:11> из регистра PCLATH.
|
RETURN
|
Возврат из подпрограммы (по стеку). Вершина стека (TOS) “выгружается” в счетчик команд PC.
|
RETLW k
|
Возврат из подпрограммы (по стеку). В регистр W загружается 8-разрядная константа.
Вершина стека (TOS)
“выгружается” в счетчик команд PC.
|
RETFIE
|
Возврат из подпрограммы обработки прерываний (по стеку). Вершина стека
(TOS) загружается в счетчик команд PC. Осуществляется предварительное
разрешение прерываний (бит №7 регистра INTCON {GIE} устанавливается в 1).
|
CLRWDT
|
Сброс WDT
и предделителя (если он подключен к WDT). В регистре STATUS, биты (-TO) и (-PD) устанавливаются в 1.
Коэффициент деления предделителя (если он подключен к WDT) не меняется.
|
SLEEP
|
Переход в “спящий режим”. Сброс флага включения питания (-PD) в 0. Установка флага переполнения WDT
(-TO) в 1. Сброс WDT и его предделителя. Перевод микроконтроллера в режим SLEEP и выключение тактового генератора.
|
В данной системе применяется датчик
Холла марки Honeywell 2AV50A (2AV54). Он
специально предназначен для бесконтактных систем зажигания. Диапазон рабочих
температур датчика - от –40 до +150 градусов Цельсия. Разброс напряжения
питания - от 4,5 до 16В. Так же датчик имеет кронштейны, позволяющие надежно
закрепить его.
Основным параметром, на который нужно
ссылаться при выборе остальных элементов схемы, является их масса, так как
устройство будет эксплуатироваться в условиях повышенной вибрации, и массивные
элементы будут моментально срезаны.
При выборе
резисторов R1 (10 КОм.), R2 (100 КОм.), R3 (200 Ом.), R4 (2,2 КОм.) предпочтение отдается импортным углеродистым резисторам
типа CF. Они отличаются
высокой надежностью и стабильностью параметров, а так же малыми габаритами и
массой. Диапазон рабочих температур - от –55 до +125 градусов Цельсия. При
работе с микроконтроллером мощность резисторов может быть 0,125 Вт или меньше.
При выборе
конденсатора С1 (0,1 мкФ.) предпочтение отдается импортным дисковым
керамическим конденсаторам серии NP0, так как они
обладают высокой стабильностью при изменении температуры. Диапазон рабочих
температур – от –20 до +85 градусов Цельсия. Номинальное напряжение – 50В.
Диод VD1 должен быть мощным, поэтому выбор останавливаем на Д 247.
Он предназначен для преобразования переменного напряжения частотой до 1,1 кГц.
Средний прямой ток – 10А. Средний прямой ток перегрузки в течение 0,5 с. – 30
А. При выборе конденсаторов С2 (47 мкФ.), С3 (1мкФ.) предпочтение отдается
импортным электролитическим конденсаторам серии LL, так как они
плотно монтируются на плату и, соответственно, менее подвержены вибрациям.
Диапазон рабочих температур – от -40 до +85 градусов Цельсия. Максимально
допустимое значение переменного тока, проходящего через конденсатор – 116 мА.
Рабочее напряжение – 16В.
Резонатор ZQ1 стоит выбирать
керамический. Обычно он трехвыводной и
имеет встроенные емкости. Такой резонатор лучше переносит вибрацию.
2.5 Разработка программного
обеспечения.
Для осуществления опережения момента
искрообразования, экран датчика Холла смещается по направлению,
противоположному направлению вращения распредвала. Таким образом, сигнальный импульс
будет поступать раньше. А значит, перед подачей выходного сигнала,
микроконтроллер должен осуществлять начальное смещение импульса, компенсирующее
смещение экрана. Так как экран невозможно установить с идеальной точностью,
начальное смещение должно регулироваться. Так же регулировка начального
смещения импульса позволяет ограничивать максимальную величину угла опережения
зажигания.
Работа механизма опережения зажигания осуществляется уменьшением
(увеличением) начального смещения при увеличении (уменьшении) частоты
сигнальных импульсов на величину рабочего смещения. Для адаптации устройства к
другим моделям двигателей и более точной настройки, величина рабочего смещения
должна быть регулируемой. Исходя из этого, к программе предъявляются следующие
требования:
1. Определение момента
искрообразования, ссылаясь на сигналы датчика Холла.
2. Корректировка угла опережения зажигания в зависимости от
частоты входных импульсов по формуле у = Ти * х - В. (2.4)
где Ти – длительность импульса, х – коэффициент умножения
Ти, В – рабочее смещение импульса.
3. Возможность изменения констант начального и рабочего смещения
импульса без перепрограммирования и
отключения микроконтроллера.
4. Сохранение измененных констант в память EEPROM.
Алгоритм программы приведен в чертеже
ДП.230101.8-02.****
При поступлении питания,
микроконтроллер загружает программу, а так же переменные х и В в ОЗУ из памяти EEPROM, после чего ожидает входной импульс с датчика Холла,
сигнализирующий о запуске двигателя. Обеспечив начальное смещение импульса А,
равное Ти * х, и рабочее смещение В,
микроконтроллер подает импульс на ключевую схему, обеспечивая тем самым
своевременное искрообразование.
Определение изменений частоты вращения
двигателя обеспечивается измерением длительности Ти. Величина рабочего смещения
импульса В остается неизменной на протяжении всего времени работы устройства.
Опережение момента искрообразования достигается путем постоянного вычитания
переменной В из начального смещения импульса А, которое изменяется в
зависимости от длительности импульсов Ти, а значит и от оборотов двигателя.
При небольших оборотах, длительность
импульса Ти, а следовательно значение начального смещения А, велика. Величина
рабочего смещения импульса значительно меньше, и вычитание величины В из
смещения А даст небольшой угол опережения зажигания.
При высоких оборотах двигателя,
длительность импульса Ти уменьшается, уменьшается и значение начального
смещения А. Величина В остается неизменной независимо от длительности импульса
Ти, следовательно её вычитание из величины А дает гораздо больший угол
опережения зажигания.
Применение данного алгоритма позволяет
получать своевременное искрообразование в очень широких пределах оборотов
двигателя. Значительным плюсом этого алгоритма является плавное, бесступенчатое,
изменение угла опережения зажигания.
Текст программы микроконтроллера
приведен в Приложении А к дипломному проекту.
2.6 Расчет надежности.
На этапе проектирования расчет
надежности проводится с учетом применяемых элементов и их типов.
Расчет:
Исходные данные:
Требуемая наработка
на отказ Тср = 10000 часов.
Плата является не резервируемой.
Таблица 3. – Интенсивность отказов по типам элементов.
|
Элемент
|
Обозначение
|
Интенсивность отказа lо*10-6 1/ч
|
Количество
|
|
Печатная плата
|
lпп
|
0,7
|
1
|
|
Паянное соединение
|
lос
|
0,01
|
47
|
|
Микроконтроллер
|
lомк
|
0,13
|
1
|
|
Микросхема
|
lомкс
|
0,2
|
1
|
|
Резонатор керамический
|
lорез
|
0,2
|
1
|
|
Транзистор высокочастотный
|
lотр
|
1,7
|
1
|
|
Диод кремниевый
|
lод
|
1,0
|
1
|
|
Резистор
|
lор
|
0,2
|
4
|
Продолжение таблицы 3.
|
Элемент
|
Обозначение
|
Интенсивность отказа lо*10-6 1/ч
|
Количество,
К
|
|
Конденсатор электролитический
|
lокэ
|
2,4
|
2
|
|
Конденсатор керамический
|
lокк
|
0,15
|
1
|
|
Ключ
|
lокл
|
0,5
|
4
|
l=К*lо*10-6 (1/ч)
(2.5)
lпп=0,7*1*10-6=0,000007 1/ч.
lос=0,01*47*10-6=0,0000047 1/ч.
lомк=0,13*1*10-6=0,0000013 1/ч.
lомкс=0,2*1*10-6=0,000002 1/ч.
lорез=0,2*1*10-6=0,000002 1/ч.
lотр=1,7*1*10-6=0,000017 1/ч.
lод=1,0*1*10-6=0,00001 1/ч.
lор=0,2*1*10-6=0,000002 1/ч.
lокэ=2,4*2*10-6=0,000024 1/ч.
lокк=0,15*1*10-6=0,0000015 1/ч.
lокл=0,5*4*10-6=0,000005 1/ч.
Общая интенсивность отказа:
l=lпп+lос+lомк+lомкс+lорез+lотр+lод+lор+lокэ+lокк+lокл (2.6)
l=0,0000765 1/ч.
Среднее время наработки на отказ:
Тср=1/l ч. (2.7)
Тср=1/0,0000765=13072 ч.
Наработка на отказ данного устройства
превышает требуемую наработку на треть, что в свою очередь говорит о
работоспособности устройства.
3 ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА.
3.1 Виды конструкторско -
технологической документации при производстве электронных устройств.
При проектировании технологического
процесса сборки радиоэлектронной аппаратуры и приборов необходима специальная
документация. Выбор документов специального назначения производится в
зависимости от типа и вида производства, а также технологических методов
изготовления изделия. К основным технологическим документам специального назначения
относятся:
1. маршрутная карта;
2. карта технологического процесса;
3. операционная карта;
4. карта типового технологического
процесса (КТТП);
5. карта типовой операции и др. (ГОСТ
3.1103 - 82).
Маршрутная карта (МК) содержит описание
маршрута технологического процесса изготовления изделия. Кроме того, дополнительно
в нее может входить перечень полного состава технологических операций с
указанием данных об оборудовании, технологической оснастке, материальных
нормативах и трудовых затрат.
Карта технологического процесса (КТП)
содержит операционное описание технологического процесса изготовления изделия в
технологической последовательности по всем операциям с указанием переходов,
технологических режимов, технологической оснастки, материальных и трудовых
затрат.
Карта типового технологического
процесса содержит описание типового технологического процесса изготовления
изделий.
В операционной карте (ОК) дается
описание технологических операций с указанием последовательности выполнения
переходов, а также приводятся данные об оснастке, режимах и трудовых затратах.
Ведомость материалов (ВМ) содержит
данные о подетальных нормах расходов материала и о заготовках.
Чертеж детали представляет собой
документ, в котором дается наглядное изображение детали и приводятся данные,
необходимые для изготовления и контроля. Правила выполнения чертежей изделия
регламентируются ГОСТ 2.109 – 73.
Сборочный чертеж это документ, в
котором дается изображение сборочной единицы и приводятся данные, необходимые
для её сборки и контроля. В сборочном чертеже указываются расположение и взаимная
связь составных частей, соединяемых по данному чертежу.
Спецификация представляет собой
документ, определяющий состав сборочной единицы, комплекса или комплекта.
Спецификация (ГОСТ 2.108 - 68) составляется на отдельных листах на каждую сборочную
единицу, комплекс или комплект.
Схема это конструкторский документ, на
котором показаны в виде условных изображений или обозначений составные части
изделия и связи между ними. При проектировании радиоэлектронной аппаратуры и
приборов используется схема электрическая (Э), которая в свою очередь
разделяется на следующие типы:
1. структурная – схема, определяющая
основные функциональные части изделия, их назначение и взаимосвязь.
2. функциональная – схема, разъясняющая
определенные процессы, протекающие в функциональных цепях изделия или изделий в
целом.
3. принципиальная (полная) – схема,
определяющая полный состав элементов и связей между ними и дающая детальное
представление о принципах работы изделия
4. монтажная (схема соединений) –
схема, показывающая конструктивное выполнение электрических соединений
составных частей изделия и определяющая марки провода, жгута и кабеля, которыми
эти соединения осуществляется, а так же места их ввода.
5. подключения – схема, показывающая
внешние подключения изделий.
6. общая – схема, определяющая
составные части комплекса и соединения их между собой на месте эксплуатации.
7. расположения – схема, определяющая
относительное расположение составных частей изделия.
3.2 Маршрутная карта технологического
процесса при изготовлении печатной платы.
Как уже говорилось, маршрутная карта
(МК) содержит описание маршрута технологического процесса изготовления изделия.
Кроме того, дополнительно в нее может входить перечень полного состава технологических
операций с указанием данных об оборудовании, технологической оснастке,
материальных нормативах и трудовых затрат.
Маршрутная карта применяется в
мелкосерийном и серийном производстве. Наименование операций в зависимости от
степени детализации технологического процесса может быть кратким, состоящим из
одного слова, соответствующего характеру операции или полным. Повторяющиеся
наименования операций нумеруются по порядку римскими цифрами. При операционном
описании технологического процесса операции обозначаются двузначными числами по
порядку их выполнения, переходы каждой операции обозначаются также двузначными
числами по порядку их выполнения.
Существует несколько основных способов
промышленного производства печатных плат:
1.
Химический
негативный;
2.
Химический
позитивный;
3.
Метод с
применением активирующих паст;
4.
Электрохимический
метод;
5.
Метод
фрезерования.
Текст маршрутной карты технологического
процесса при промышленном мелкосерийном производстве печатной платы системы
управления механизмом зажигания методом химического негативного травления
приведен в Приложении В к дипломному проекту. Химический негативный метод
производства печатной платы является в данном случае оптимальным, так как он не
требует наличия дорогостоящего оборудования и затрачивает небольшое количество
химических реактивов.
4 ЭКОНОМИЧЕСКАЯ ЧАСТЬ.
4.1 Расчет себестоимости изготовления
устройства.
Себестоимость —
это удельные эксплуатационные расходы, отнесенные на единицу произведенной
продукции или работы (услуги).
Себестоимость
является важнейшим, а по своему экономическому содержанию и наиболее
совершенным показателем эффективности производства, поскольку в ней комплексно
отражается уровень трудовых материальных и финансовых затрат. Себестоимость изготовления
единицы продукции представляет собой выраженные в денежной форме все затраты
предприятия, объединения или отрасли в целом, отнесенные к объему этой
продукции за расчетный период. Следовательно себестоимость включает все затраты
прошлого труда и часть затрат живого труда, эквивалентом которых является
заработная плата.
Себестоимость это одна из
важнейших величин, ориентируясь на которые можно определить уровень
прибыльности, востребованности производимой продукции, уровень технического
развития производства и конкретно предприятия. Так же на величине себестоимости
серьезно сказывается уровень изношенности различного оборудования, уровень
квалификации рабочего персонала, величина производительности труда,
правильность подбора и распределения персонала и т. д. На величине себестоимости
сказываются многие параметры, но одним из важнейших, оказывающих наибольшее
влияние, является востребованность продукции предприятия на рынке. От
вышеупомянутого параметра напрямую завися объемы производства продукции, а
увеличение объемов производства автоматически приводит к снижению себестоимости
производимого товара или услуги.
Расчет себестоимости.
Производственные показатели работы
мастерской.
Мастерская по производству печатных
плат занята непосредственным изготовлением. В мастерской работают 2 электромонтажника,
1 программист, 1 контролер.
Режим работы мастерской:
1.
5-ти дневная
рабочая неделя – 40 часов.
2.
Количество смен –
1.
3.
Начало рабочего
дня с 9 часов. Обеденный перерыв с 12 до 13.
Каждый специалист лично собирает свое
изделие, контролер проверяет продукцию на исправность, программист занимается обновлением
текста программы и прошивкой микроконтроллеров.
На сборку одного изделия мастерской
установлен норматив времени – 2 часа.
Количество продукции, производимой
мастерской за месяц:
Qм=Тм/Тпр
(шт.),
(4.1)
где Тм – время работы мастерской за месяц в часах, Тпр –
нормативное время изготовления единицы продукции в часах.
Тм=Д*8 (часа), (4.2)
где Д – среднее количество рабочих дней в месяце – 21,5
дней.
Тм=21,5*8=172 (часа)
Qм=172/2=86 (шт.)
Требуется производство партии (Qобщ) в 100 изделий.
Время, необходимое для производства
партии:
Тобщ=Qобщ/Qм (мес.)
(4.3)
Тобщ=100/86=1,16 (мес.)
Данное значение для удобства расчетов
округляется до 1,2.
Издержки
мастерской на производство включают в себя:
1.
Материальные
затраты – стоимость основных комплектующих, элементов и деталей, основных и
вспомогательных материалов;
2.
Оплата труда –
основная и дополнительная;
3.
Отчисления на
социальные нужды;
4.
Амортизационные
отчисления;
5.
Накладные расходы.
Материальные затраты.
Таблица 3. - Затраты на приобретение основных комплектующих,
элементов и изделий
|
Наименование элементов.
|
Количество, шт.
|
Цена ед. руб.
|
Общая стоимость, руб.
|
|
Интегральные микросхемы
|
|
|
|
|
PIC16F84-4I/P.
|
1
|
108
|
108
|
|
KP142EH5A.
|
1
|
6
|
6
|
|
Диоды
|
|
|
|
|
К247.
|
1
|
7
|
7
|
|
Конденсаторы
|
|
|
|
|
Серии
NP0 - 0.1 мкФ. - 50В.
|
1
|
2
|
2
|
|
Серии LL - 47 мкФ - 16В.
|
1
|
1,5
|
1,5
|
|
Серии
LL - 1 мкФ - 16В.
|
1
|
1,5
|
1,5
|
Продолжение таблицы 3.
|
Наименование элементов.
|
Количество, шт.
|
Цена ед. руб.
|
Общая стоимость, руб.
|
|
Резисторы
|
|
|
|
|
Серии
CF - 0.125 - 10КОм.
|
1
|
1
|
1
|
|
Серии
CF - 0.125 - 100КОм.
|
1
|
1
|
1
|
|
Серии
CF - 0.125 - 200Ом.
|
1
|
1
|
1
|
|
Серии
CF - 0.0125 - 2.2КОм.
|
1
|
1
|
1
|
|
Транзисторы
|
|
|
|
|
КТ3117А.
|
1
|
2,5
|
2,5
|
|
Резонатор керамический
|
|
|
|
|
Г3
- 105 - 4МГц.
|
1
|
10
|
10
|
|
Итого
|
|
|
142,5
|
Таблица 4. – Затраты на приобретение основных материалов.
|
Наименование элементов.
|
Количество, шт.
|
Цена ед. руб.
|
Общая стоимость, руб.
|
|
Стеклотекстолит, 1дм. кв.
|
1
|
30
|
30
|
|
Железо хлорное, 100г.
|
1
|
50
|
50
|
|
Итого
|
|
|
80
|
Таблица 5. – Затраты на приобретение
вспомогательных материалов.
|
Наименование элементов.
|
Количество, шт.
|
Цена ед. руб.
|
Общая стоимость, руб.
|
|
Припой ПОС-61 10гр.
|
1
|
15
|
15
|
Продолжение таблицы 5.
|
Наименование элементов.
|
Количество, шт.
|
Цена ед. руб.
|
Общая стоимость, руб.
|
|
Флюс 15мл.
|
1
|
15
|
15
|
|
Смола эпоксидная 30мл.
|
1
|
30
|
30
|
|
Итого
|
|
|
60
|
Итоговые материальные затраты:
Имз=Иоз+Иом+Ивм (руб.),
(4.4)
где Иоз – основная затраты, Иом – основные материалы, Ивм –
вспомогательные материалы.
Имз=142,5+80+60=282,5 руб.
Материальные затраты на производство партии:
Имзобщ=Имз*Qобщ.
(4.5)
Имзобщ=282,5*100=28250 руб.
Оплата труда.
Основная заработная плата отражает
затраты на оплату труда производственного персонала, исходя из тарифных ставок
и должностных окладов в соответствии с
принятыми на предприятии формами и системами оплаты труда.
Дополнительная заработная плата – это
все виды доплат, надбавок, премий.
Таблица 6. – Основная заработная плата.
|
Наименование должности специалистов.
|
Количество сотрудников.
|
З/п одного сотрудника, руб.
|
Общая з/п за месяц, руб.
|
Общая з/п, руб.
|
|
Электромонтажники
|
2
|
6000
|
12000
|
14400
|
|
Программист
|
1
|
5000
|
5000
|
6000
|
|
Контролер
|
1
|
4000
|
4000
|
4800
|
|
Изп
|
5
|
|
|
25200
|
Дополнительная заработная плата:
Идз=Изп*0,2 (руб.) (4.6)
Идз=25200*0,2=5040 (руб.)
Полная оплата труда:
Иот=Изп+Идз (руб.)
(4.7)
Иот=25200+5040=30240 (руб.)
Отчисления на социальные нужды
осуществляются по определенным нормативам от фонда оплаты труда – 26%:
Исн=26/100*Иот (руб.)
Исн=26/100*30240=7862,4 (руб.)
Расчет амортизационных отчислений
производится только на оборудование, стоимостью не менее 10 тыс. рублей и
сроком эксплуатации более 1 года. При варианте малого производства, рассматриваемом
в данном расчете, оборудование, подходящее под данную классификацию,
отсутствует.
Накладные расходы.
Это издержки, затраченные на
организацию управления предприятием и прочие вопросы, связанные с его
функционированием.
Инр=0,8*Иот (руб.)
(4.8)
Инр=0,8*30240=24192 (руб.)
Общие издержки на производство
продукции за год:
Иобщ=Имзобщ+Иот+Исн+Инр (руб.)
(4.9)
Иобщ=28250+30240+7862,4+24192=90544,4
(руб.)
Себестоимость единицы продукции:
Sо=Иобщ/Qобщ (руб.)
(4.10)
Sо=90544,4
/100=905,5 (руб.)
Составляющие себестоимости.
1. Материальные затраты.
Sмз=Имзобщ/Qобщ (руб.)
Sмз=28250/100=282,5
(руб.)
2. Оплата труда.
Sот=Иот/Qобщ (руб.)
Sот=30240/100=302,4 (руб.)
3. Социальные нужды.
Sсн=Исн/Qобщ (руб.)
Sсн=7826,4/100=78,3 (руб.)
4. Накладные расходы.
Sнр=Инр/Qобщ (руб.)
Sнр=24192/100=241,9 (руб.)
Структура затрат отражает удельный вес каждого элемента в общих
издержках мастерской.
1. Материальные затраты.
Имзобщ%=Имзобщ/Иобщ*100%
Имзобщ%=28250/90544,4*100=31,3 %
2. Оплата труда.
Иот%=Иот/Иобщ*100%
Иот%=30240/90544,4*100=33,4
%
3. Социальные нужды.
Исн%=Исн/Иобщ*100%
Исн%=7826,4/90544,4*100=8,6 %
4. Накладные расходы.
Инр%=Инр/Иобщ*100%
Инр%=24192/90544,4*100=26,7
%
Таблица 7. – Структура годовых затрат.
|
№
п/п
|
Наименование затрат.
|
Себестоимость затрат, руб.
|
Структура затрат, %.
|
|
1
|
Материальные затраты.
|
282,5
|
31,3
|
|
2
|
Оплата труда.
|
302,4
|
33,4
|
|
3
|
Социальные нужды.
|
78,3
|
8,6
|
|
4
|
Накладные расходы.
|
241,9
|
26,7
|
На рынке предлагается два типа подобных
устройств екатеринбургского (1800 руб.) и ирбитского производства (3500 руб.).
Оба этих устройства являются нерегулируемыми и неремонтопригодными. Исходя из
этого, можно вывести на рынок систему управления механизмом зажигания по
цене до 2000 руб.
5 МЕРОПРИЯТИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.
5.1 Меры безопасности при производстве
электромонтажных работ.
Предприятия радиоэлектронной
промышленности оснащаются большим количеством разнообразных, а во многих
случаях весьма сложных машин, станков и механизмов, облегчающих труд рабочего.
Однако все они могут представлять для обслуживающих их рабочих определенную
опасность. Это прежде всего относится к машинам, станкам и механизмам,
приводимым в движение электрическим током, отдельные элементы которых находятся
под давлением сжатого воздуха, пара или газа.
Правильная
организация труда, четкость и аккуратность в работе способствует безопасности
рабочих на производстве. При выполнении сборочных, монтажных и намоточных работ
необходимо строго соблюдать правила техники безопасности.
Общие типовые
требования.
1. К
самостоятельному выполнению работ следует приступать только после прохождения
инструктажа на рабочем месте и усвоения безопасных приемов и методов их
выполнения.
2. Выполнять
необходимо только ты работу, которая поручена администрацией.
3. При переводе на
новый вид работы, приступать к работе можно только после получения от мастера
соответствующего инструктажа о безопасных способах её выполнения.
4. Работу следует
выполнять только после на исправном оборудовании, исправными инструментами и
приспособлениями.
5. Инструмент должен
использоваться только по его прямому назначению.
6. Обо всех
замеченных неисправностях оборудования и возникших во время работы опасностях
для окружающих следует немедленно сообщить мастеру.
7. Запрещается
поднимать вручную тяжести, превышающие допустимые нормы: 20 кг. – для женщин и
50 кг. – для мужчин.
8. В случае
заболевания или получения травмы следует прекратить работу, сообщить об этом
мастеру и обратиться в медпункт за получением первой медицинской помощи.
9. В помещениях,
где производятся работы, запрещается хранить личные вещи, принимать пищу и пить
воду.
10. Необходимо
строго соблюдать правила передвижения в цехах и на территории предприятия. При
движении транспорта и перемещении грузов кранами следует отходить в сторону с
пути их движения. Запрещается проходить и стоять под поднятым грузом.
11. Рабочая одежда
не должна стеснять движений и иметь развевающихся и свисающих концов. На голову
следует надеть плотно облегающий головной убор, при этом необходимо убрать под
него волосы.
12. Перед началом
работы следует внимательно осмотреть рабочее место и привести его в порядок,
для чего:
убрать все лишние
и мешающие работе предметы;
проверить наличие
инструментов;
требующиеся
инструменты, приспособления, детали и материал расположить в удобном и безопасном
порядке, придерживаясь следующего принципа: то, что берется левой рукой, должно
находиться слева, а то, что правой – справа;
подготовить
индивидуальные средства защиты и проверить их исправность;
установить сиденье
в положение, удобное для работы, чтобы при выполнении рабочих операций не
приходилось делать лишних движений руками и корпусом тела;
расположить
светильник так, чтобы при выполнении работы не была видна нить накаливания, и
свет не слепил глаза.
13. В процессе
работы необходимо следить за исправностью используемого оборудования,
инструментов и приспособлений; поддерживать на рабочем места чистоту и порядок;
не отвлекаться самому и не отвлекать от работы других посторонними разговорами
и делами.
14. В случае
невыполнения требований настоящей инструкции, виновные несут ответственность
согласно правилам внутреннего трудового распорядка.
При написании дипломного проекта была
создана принципиальная схема устройства. На её основе была разработана печатная
плата, отличающаяся малыми габаритами, небольшим количеством элементов,
адаптированная под заданные условия эксплуатации. Исходя из этого можно
говорить о высокой надежности системы.
Кроме того, текст программы, написанный
для устройства, отличается от аналогов бесступенчатым изменением момента искрообразования
и возможностью регулировки устройства в широких пределах. Так же существенным
отличием данного программного обеспечения является возможность работы с любой
моделью двигателя.
Несомненным плюсом разработанного
устройства, кроме вышеперечисленных, является невысокая стоимость, а
следовательно, значительная конкурентоспособность.
СПИСОК ЛИТЕРАТУРЫ
1. Быков К.П., Грищенко П.В.
«Мотоциклы «Урал», «Днепр». Эксплуатация и ремонт». Чернигов 2004 208с.
2. Вярочкина Г.О. «Радиоэлектронная аппаратура и приборы.
Монтаж и регулировка» М. 2004 352с.
3. Гаряев Л. «Нюансы настройки систем зажигания с датчиком
Холла.» - МОТО. 2004. №6. с100.
4. Каталог «Промэлектроника. Активные элементы» 2003 108с.
5. Каталог «Промэлектроника.
Пассивные элементы» 2003 114с.
6. Косарев С.Н. «Руководство
по ремонту автомобилей ВАЗ – 2121 и ВАЗ - 21219» М. 1998 184с.
7. Самсонов В.С., Вяткин
М.А. «Экономика предприятий энергетического комплекса». М. 2001 315с.
8. Яценков В.С. «Микроконтроллеры MicroCHIP практическое руководство» М. 2005 280с.
ПРИЛОЖЕНИЕ
А.
Программа
микроконтроллера системы управления механизмом зажигания.
; Контроллер: PIC16F84, 4MHz
; Контроллер
--------------------------------------------------------------------------------------
list p=16f84
; Конфигурация
----------------------------------------------------------------------------------
__CONFIG 3ff9h
; Параметры
---------------------------------------------------------------------------------------
#define TMR_VALUE .182 ; Квантование таймера 100
мкс
; Назначение портов ввода/вывода
-----------------------------------------------------------
#define pCOIL PortB,2 ; Выход управления
коммутатором (RB2)
; Направление работы портов ввода/вывода (0 - вывод, 1 -
ввод) ---------------------
#define PORTB_IO 0xF2 ; Порт B (11110010) RB1 и
RB4-RB7 работают на вход, остальные на выход.
; Сбросовые состояния портов
----------------------------------------------------------------
#define PORTB_RESET 0x00 ; Предустановка портов B
(Обнуление)
; Системные константы
-----------------------------------------------------------------------------
Fsr equ 0x04
Indf equ
0x00
Tmr0 equ 0x01 ; Регистр TMR0.
OptionR equ 0x01 ; Option - банк1
Status equ 0x03 ; Регистр Status
PortB equ 0x06 ; Порт B
TrisB equ 0x06 ; Tris B - Банк1
IntCon equ 0x0B ; Регистр IntCon
EEData equ 0x08 ; EEPROM - данные
EECon1 equ 0x08 ; EECON1 - банк1.
EEAdr equ 0x09 ; EEPROM - адрес
EECon2 equ 0x09 ; EECON2 - банк1.
; Память данных
-----------------------------------------------------------------------------------
Flags equ 0x10 ; Флаги состояния
MXH equ 0x0C ;
Старший байт целой части переменной Х
MXL equ 0x0D ;
Младший байт целой части переменной Х
EX equ 0x0E ;
Дробная часть Х, 0-9;
BH equ 0x1D ;
Старший байт переменной В
BL equ 0x1E ;
Младший байт переменной В
TimerH equ 0x1A ;
Счетчик продолжительности сигнала от датчика Холла, старший байт
TimerM equ 0x1B ;
Средний байт
TimerL equ 0x1C ;
Младший байт
Sec equ 0x11 ;
Счётчик арифметических операций
WrtH equ 0x12 ;
Счётчик времени записи в EEPROM, старший байт
WrtL
equ 0x13 ;
Младший байт
MulH equ 0x14 ;Переменные
арифметических операций
MulL equ 0x15
MulM equ 0x16
TmpH equ 0x17
TmpM equ 0x18
TmpL equ 0x19
Mul1Lo equ 0x20
Mul1Hi equ 0x21
ResHi equ 0x22
DivLo equ 0x0F
DivHi equ 0x1F
Res1 equ 0x23
Res2 equ 0x24
Res3 equ 0x25
Temp equ 0x26
Temp1 equ 0x27
Temp2 equ 0x28
Temp3 equ 0x29
Cnt equ 0x2A ;
Счётчик арифметических операций
Res11 equ 0x2B
Res22 equ 0x2C
Res33 equ 0x2D
TmpW equ 0x2E ; Регистр для сохранения
состояния W (Аккумулятора)
TmpStatus equ 0x2F ; Регистр для сохранения
состояния Status
; Системные флаги
==================================================================================
W equ 0 ; Результат направить в аккумулятор.
F
equ 1 ; Результат направить в регистр.
C
equ 0 ; Бит флага переноса-заема.
Z equ 2 ; Бит флага нулевого результата.
RP0 equ 5 ; Бит выбора банка.
GIE equ 7 ; Бит глобального разрешения
прерываний.
T0IE equ 5
T0IF equ 2
; Битовые переменные
---------------------------------------------------------------------------
#define bLastState Flags,0 ; Последнее состояние датчика
Холла
#define bSens Flags,1 ; Флаг состояния датчика
Холла после программного фильтра
#define bINCB PortB,7 ; Флаг нажатия кнопки
"Увеличить В"
#define bDECB PortB,6 ; Флаг нажатия кнопки
"Уменьшить В"
#define bINCX PortB,5 ; Флаг нажатия кнопки
"Увеличить Х"
#define bDECX PortB,4 ; Флаг нажатия кнопки
"Уменьшить Х"
#define Tmp Flags,2 ; Флаг арифметических
операций
; Вектор сброса
-----------------------------------------------------------------------------------
ORG 0x0000
goto Start ;
Переходим к началу программы
; Вектор прерываний
-----------------------------------------------------------------------------
ORG 0x0004
; Interrupt
--------------------------------------------------------------------------------------
; Описание: Прерывание от TMR0. Измерение времени прохода
шторки по сигналу с датчика Холла.
;--------------------------------------------------------------------------------------------------
Interrupt;
movwf TmpW ;
Сохраняем состояние W и Status в регистры TmpW и TmpStatus
swapf Status,W
movwf TmpStatus
movlw TMR_VALUE ;
Квантование таймера
movwf Tmr0
bcf IntCon,T0IF ; Сбрасываем флаг прерывания от таймера
movf PortB,W ;
Программный фильтр по входу датчика Холла
xorwf Flags,W
btfss bSens ;
Проверяем флаг датчика (1 - шторка в датчике, 0 - вне датчика)
goto
_Low ;
Если 0 преходим
btfsc bLastState ; Проверяем предидущее состояние датчика
goto
_HighToHigh ;
Если 1 преходим
_LowToHigh ;
Шторка вошла в датчик bSens=1 bLastState=0
bsf bLastState ; Обновляем данные о состоянии датчика
bLastState=1
bsf pCOIL ;
Включаем комутатор (Выставляем бит в RB2)
PLUS00 incf TimerL,F ;
Начинаем отсчёт времени (TimerL(H,M) + 1)
btfss Status,Z
goto YES00
incf
TimerM,F
btfss Status,Z
goto YES00
incf TimerH,F
YES00
goto _ExitInterrupt ; Завершаем прерывание
_HighToHigh ;
Шторка уже в
датчике bSens=1
bLastState=1
PLUS01 incf TimerL,F ;
Продолжаем отсчёт времени (TimerL(H,M) + 1)
btfss
Status,Z
goto YES01
incf TimerM,F
btfss
Status,Z
goto YES01
incf
TimerH,F
YES01
goto
_ExitInterrupt
_Low ;
Шторка вне датчика bSens=0
btfss bLastState ; Проверяем предидущее состояние датчика
goto _LowToLow
_HighToLow ;
Шторка вышла из датчика
bSens=0
bLastState=1
bcf bLastState ; Обновляем данные о
состоянии датчика bLastState=0
call CalculateSparkTime ; Переходим к вычислению функции Y=f(T)
goto _ExitInterrupt
_LowToLow ;
Шторка уже вне датчика
_ExitInterrupt
DecWrt
DEC002
incf WrtH,W ; Проверяем было ли изменение
констант, если было (WrtH<>0xFF), то осчитываем время до записи в память
(2 сек)
btfss Status,Z
goto DEC003
goto
OK00
DEC003
decf WrtL,F
movlw 0xFF
subwf WrtL,W
btfss
Status,Z
goto OK00
decf
WrtH,F
movlw 0xFF
subwf WrtH,W
btfss Status,Z
goto OK00
movlw 0xFF ;
Выставляем 0хFF в WrtH (признак изменения констант)
movwf WrtH
clrf WrtL
call
WriteC ;
Истекло время до записи изменённых переменных в память, переход на подпрограмму
записи
OK00
swapf TmpStatus,W ;
Восстанавливаем соотояние W и Status и выходим из прерывания
movwf Status
swapf TmpW,F
swapf TmpW,W
retfie
; Start
-------------------------------------------------------------------------------------------
; Описание: Начало программы, инициализация контроллера и
установка в начальное состояние
;--------------------------------------------------------------------------------------------------
Start;
clrwdt
clrf IntCon ;
Обнуляем регистр прерываний
bsf Status,RP0 ; Выбор банка памяти 1
movlw PORTB_IO
movwf TrisB
movlw 0x88
movwf OptionR
bcf Status,RP0 ;
Выбор банка памяти 0
movlw PORTB_RESET
movwf PortB
clrf TimerH
clrf TimerM
clrf TimerL
movlw 0xFF
movwf WrtH
clrf WrtL
movf PortB,W ;
Выставляем флаги в начальное состояние
andlw 0xF2
movwf Flags
movlw TMR_VALUE ;
Квантование таймера
movwf Tmr0
;-------------------------------------------------------------------------------
; Чтение констант из памяти
;-------------------------------------------------------------------------------
movlw 0 ; Записать в регистр W константу
0 (адрес ячейки в памяти).
movwf EEAdr ;
Скопировать 0h из регистра W в регистр EEAdr.
bsf Status,RP0 ;
Переход в первый банк.
bsf EECon1,0 ;
Инициализировать чтение.
bcf Status,RP0 ; Переход в нулевой банк.
movf EEData,W ;
Скопировать число из ячейки EEPROM с адресом 0h в регистр W.
movwf MXH ; Скопировать число из регистра W в
регистр MXH.
nop ;
Пустой оператор (ожидание)
movlw 1
movwf EEAdr
bsf Status,RP0
bsf EECon1,0
bcf Status,RP0
movf EEData,W
movwf MXL
nop
movlw 2
movwf EEAdr
bsf Status,RP0
bsf EECon1,0
bcf Status,RP0
movf EEData,W
movwf EX
nop
movlw 3
movwf EEAdr
bsf Status,RP0
bsf EECon1,0
bcf Status,RP0
movf EEData,W
movwf BH
nop
movlw 4
movwf EEAdr
bsf Status,RP0
bsf EECon1,0
bcf Status,RP0
movf EEData,W
movwf BL
;-------------------------------------------------------------------------------
movlw 0xA0 ;
Разрешаем прерывания от TMR0, и прерывания глобально, сбрасываем флаги
прерываний
movwf IntCon
Cycle ; Главный цикл программы
bsf IntCon,T0IE ;
Разрешаем прерывания от TMR0
bsf IntCon,GIE ;
Разрешаем прерывания глобально
movf PortB,W
xorwf Flags,W
btfsc bINCB ;Если RB7 = 1, то переходим к увеличению переменной
В
goto IncB
btfsc bDECB ;Если RB6 = 1, то переходим к уменьшению переменной
В
goto DecB
btfsc bINCX ;Если RB5 = 1, то переходим к увеличению переменной
Х
goto IncX
btfsc bDECX ;Если RB4 = 1, то переходим к уменьшению переменной
Х
goto DecX
goto Cycle
IncB ; Подпрограмма увеличения
переменной В
PLUS02
incf BL,F
btfss Status,Z
goto YES02
incf BH,F
btfss Status,Z
goto YES02
movlw 0xFF
movwf BH
movwf BL
YES02
goto YES07
DecB ; Подпрограмма уменьшения
переменной В
PLUS03
decf BL,F
movlw 0xFF
subwf BL,W
btfss
Status,Z
goto YES03
decf
BH,F
movlw 0xFF
subwf BH,W
btfss
Status,Z
goto YES03
clrf BH
clrf BL
YES03
goto YES07
IncX ; Подпрограмма увеличения
переменной Х
PLUS04
incf
EX,F
movlw 0x0A
subwf EX,W
btfss
Status,Z
goto YES05
clrf EX
PLUS05
incf
MXL,F
btfss Status,Z
goto YES05
incf MXH,F
btfss Status,Z
goto YES05
movlw 0xFF
movwf MXH
movwf MXL
movlw 0x09
movwf EX
YES05
goto YES07
DecX ; Подпрограмма уменьшения
переменной Х
PLUS06
decf EX,F
movlw 0xFF
subwf EX,W
btfss
Status,Z
goto YES07
decf MXL,F
movlw 0xFF
subwf MXL,W
btfss
Status,Z
goto YES06
decf
MXH,F
movlw 0xFF
subwf MXH,W
btfss
Status,Z
goto YES06
clrf MXH
clrf MXL
clrf EX
goto YES07
YES06
movlw 0x09
movwf EX
YES07 ;
Выход из подпрограм изменения переменных, инициализация отсчёта времени для
записи в память (2 сек, 0x4E20)
movlw 0x4E
movwf WrtH
movlw 0x20
movwf WrtL
nop ; Ожидание отпускания
кнопок изменения переменных и переход на главный цикл программы
nop
nop
nop
goto Cycle
;-------------------------------------------------------------------------------
; Сохранение констант в энергонезависимую память
;-------------------------------------------------------------------------------
WriteC
Bcf IntCon,GIE ;
Глобальный запрет прерываний.
bcf Status,RP0 ;
Переход в нулевой банк.
movlw 0 ;
Записать в регистр W константу 0 (адрес ячейки в памяти).
movwf EEAdr ;
Скопировать константу 0 из регистра W в регистр EEAdr.
movf MXH,W
; Скопировать число
из регистра МХН в регистр W.
movwf EEData ;
Скопировать число из регистра W в ячейку EEPROM с адресом 0.
bsf Status,RP0 ;
Переход в первый банк.
bsf EECon1,2 ;
Разрешить запись.
movlw 0x55 ;
Обязательная
movwf EECon2 ;
процедура
movlw 0xAA ;
при записи.
movwf EECon2
; ----"----
bsf EECon1,1 ;
----"----
WR0
Btfsc EECon1,1 ;Ожидание записи
goto WR0
bcf EECon1,4 ;
Сбросить флаг прерывания по окончании записи в EEPROM.
bcf
Status,RP0
movlw
1
movwf EEAdr
movf MXL,W
movwf EEData
bsf Status,RP0
bsf EECon1,2
movlw 055h
movwf EECon2
movlw 0AAh
movwf EECon2
bsf EECon1,1
WR1
btfsc EECon1,1
goto WR1
bcf EECon1,4
bcf
Status,RP0
movlw 2
movwf EEAdr
movf EX,W
movwf EEData
bsf Status,RP0
bsf EECon1,2
movlw
055h
movwf EECon2
movlw 0AAh
movwf EECon2
bsf EECon1,1
WR2
btfsc EECon1,1
goto WR2
bcf EECon1,4
bcf Status,RP0
movlw 3
movwf EEAdr
movf BH,W
movwf EEData
bsf Status,RP0
bsf EECon1,2
movlw 055h
movwf EECon2
movlw 0AAh
movwf EECon2
bsf EECon1,1
WR3
btfsc EECon1,1
goto WR3
bcf EECon1,4
bcf
Status,RP0
movlw 4
movwf EEAdr
movf BL,W
movwf EEData
bsf Status,RP0
bsf EECon1,2
movlw
055h
movwf EECon2
movlw 0AAh
movwf EECon2
bsf EECon1,1
WR4
btfsc EECon1,1
goto WR4
bcf EECon1,4
return ; Выход из подпрограммы
записи в память
;--------------------------------------------------------------------------------------------------
; Арифметические
подпрограммы
;--------------------------------------------------------------------------------------------------
SUM00 ;
Операция сложения регистров MulL, MulM, MulH и TmpL, TmpM, TmpH, с учётом
разряда
movf
MulL,W
addwf
TmpL,F
btfss
Status,C
goto
SUM01
incf TmpM,F
btfss
Status,Z
goto SUM01
incf TmpH,F
SUM01
movf
MulM,W
addwf TmpM,F
btfsc Status,C
incf TmpH,F
movf MulH,W
addwf TmpH,F
return
MIN00 ;
Операция вычитания регистров MulL, MulM, MulH и TmpL, TmpM, TmpH, с учётом разряда
movf
MulL,W
subwf TmpL,F
btfsc
Status,C
goto MIN01
btfsc
Status,Z
goto MIN01
decf TmpM,F
movlw 0xFF
subwf TmpM,W
btfss
Status,Z
goto MIN01
decf TmpH,F
movlw 0xFF
subwf WrtH,W
btfss
Status,Z
goto MIN01
clrf TmpH
clrf TmpM
clrf TmpL
MIN01
movf
MulM,W
subwf TmpM,F
btfsc
Status,C
goto MIN02
btfsc
Status,Z
goto MIN02
decf TmpH,F
movlw 0xFF
subwf TmpH,W
btfss
Status,Z
goto MIN02
clrf TmpH
clrf TmpM
MIN02
movf
MulH,W
subwf TmpH,F
btfsc
Status,C
goto MIN03
btfsc
Status,Z
goto MIN03
clrf TmpH
MIN03 ;
Операция умножения регистров MulL, MulH на множитель MulM, с учётом разряда
return
MUL00
movlw 0x09
movwf Sec
movf MulM,W
clrf MulH
bcf Status,C
MUL01
rrf MulH,F
rrf MulL,F
btfss Status,C
goto MUL02
addwf MulH,F
MUL02
decfsz Sec,F
goto MUL01
return
Div24_16 ;
Операция деления регистров Mul1L, Mul1H, ResHi на делитель DivLo, DivHi, с
учётом разряда
clrf
Temp
clrf
Temp2
clrf
Temp3
clrf
Cnt
clrf
Res1
clrf
Res2
clrf
Res3
movlw
0xf0
andwf
DivHi,0
btfsc
Status,Z
goto
chknxt
movf
ResHi,0
movwf
Temp2
movf
Mul1Hi,0
movwf
Temp
movlw
.2
movwf
Sec
goto
StartDiv
chknxt
movf
DivHi,1
btfsc
Status,Z
goto
chknxt1
movlw
0xf0
andwf
ResHi,0
movwf
Temp2
swapf
Temp2,1
movlw 0x0f
andwf
ResHi,0
movwf
Temp
swapf
Temp,1
movlw
0xf0
andwf
Mul1Hi,0
movwf
Temp3
swapf
Temp3,0
iorwf
Temp,1
clrf Temp3
movlw
.3
movwf
Sec
goto
StartDiv
chknxt1
movlw
0xf0
andwf
DivLo,0
btfsc
Status,Z
goto
chknxt2
movf
ResHi,0
movwf
Temp
movlw
.4
movwf
Sec
goto
StartDiv
chknxt2
movlw
0xf0
andwf
ResHi,0
movwf Temp
swapf
Temp,1
movlw
.5
movwf
Sec
StartDiv
sbagn
call Sub
btfsc
Tmp
goto
FinSub
incf
Cnt,1
goto
sbagn
Sub
bcf
Tmp
movf
DivLo,0
subwf
Temp,1
btfsc
Status,C
goto
sub2nd
decf
Temp2,1
movlw
0xff
subwf
Temp2,0
btfss
Status,Z
goto
sub2nd
decf
Temp3,1
movlw
0xff
subwf
Temp3,0
btfsc
Status,Z
bsf
Tmp
sub2nd
movf
DivHi,0
subwf
Temp2,1
btfsc
Status,C
return
decf
Temp3,1
movlw
0xff
subwf
Temp3,0
btfsc
Status,Z
bsf
Tmp
return
FinSub
movf
DivLo,0
addwf Temp,1
btfss
Status,C
goto
add2nd
incfsz
Temp2,1
goto
add2nd
incf
Temp3,1
add2nd
movf
DivHi,0
addwf
Temp2,1
btfss
Status,C
goto
jpqm
incf
Temp3,1
jpqm
bcf
Status,C
rrf
Sec,0
movwf
Fsr
movlw
Res1
addwf
Fsr,1
btfss
Sec,0
goto
nhjuq
swapf
Cnt,0
iorwf
Indf,1
goto
ffr
nnhjuq
movf
Cnt,0
iorwf
Indf,1
ffr
decf Sec,1
movlw
0xff
subwf
Sec,0
btfss
Status,Z
goto
notFin
goto
FinDiv
notFin
bcf
Status,C
rlf
Temp,1
rlf
Temp2,1
rlf
Temp3,1
bcf
Status,C
rlf Temp,1
rlf
Temp2,1
rlf
Temp3,1
bcf
Status,C
rlf
Temp,1
rlf
Temp2,1
rlf
Temp3,1
bcf
Status,C
rlf
Temp,1
rlf
Temp2,1
rlf
Temp3,1
bcf
Status,C
rrf
Sec,0
movwf
Fsr
movlw
Mul1Lo
addwf
Fsr,1
btfsc
Sec,0
goto
nnhq
movlw
0x0f
andwf
Indf,0
iorwf
Temp,1
goto
jjddsak
nnhq
swapf
Indf,0
andlw
0x0f
iorwf
Temp,1
jjddsak
clrf
Cnt
goto
sbagn
FinDiv ;
Операция округления при делении
bcf Status,C
rrf DivHi,1
rrf
DivLo,1
movf
DivHi,0
subwf
Temp2,0
btfss
Status,C
goto
dsgfadsg
btfss
Status,Z
goto
cxv
movf
DivLo,0
subwf
Temp,0
btfss
Status,C
goto
dsgfadsg
cxv
incfsz
Res1,1
goto
dsgfadsg
incfsz
Res2,1
goto
dsgfadsg
incf
Res3,1
dsgfadsg
movf
Res1,0
movwf
Mul1Lo
movf
Res2,0
movwf
Mul1Hi
movf
Res3,0
movwf
ResHi
return
;--------------------------------------------------------------------------------------------------
; Подпрограмма
расчёта времени удержания сигнала коммутатору Y=f(T) (Y=T*X-B)
;--------------------------------------------------------------------------------------------------
CalculateSparkTime;
clrf TmpH
clrf TmpM
clrf TmpL
movf TimerL,W ; Множим TimerL(H,M) на MX(L,H)
movwf MulL
movf MXL,W
movwf MulM
call MUL00
movf MulH,W
movwf MulM
clrf MulH
call SUM00
movf TimerM,W
movwf MulL
movf MXL,W
movwf MulM
call MUL00
movf MulL,W
movwf MulM
clrf MulL
call SUM00
movf TimerH,W
movwf MulL
movf MXL,W
movwf MulM
call MUL00
movf MulL,W
movwf MulH
clrf MulL
clrf MulM
call SUM00
movf TimerL,W
movwf MulL
movf MXH,W
movwf MulM
call MUL00
movf MulL,W
movwf MulM
clrf MulL
call SUM00
movf TimerM,W
movwf MulL
movf MXH,W
movwf MulM
call MUL00
movf MulL,W
movwf MulH
clrf MulL
clrf MulM
call SUM00
;Делим
TimerL(H,M) на 10
movf TimerH,W ;Старший байт делимого
movwf ResHi
movf TimerM,W ;Средний байт делимого
movwf Mul1Hi
movf TimerL,W ;Младший байт делимого
movwf Mul1Lo
movlw 0x00 ;Старший
байт делителя
movwf DivHi
movlw 0x0A ;Младший
байт делителя
movwf
DivLo
call Div24_16
movf TmpH,W
movwf TimerH
movf TmpM,W
movwf TimerM
movf TmpL,W
movwf TimerL
clrf TmpH
clrf TmpM
clrf TmpL ; Множим TimerL(H,M) на EX
movf Mul1Lo,W
movwf MulL
movf EX,W
movwf MulM
call MUL00
movf MulH,W
movwf MulM
clrf MulH
call SUM00
movf Mul1Hi,W
movwf MulL
movf EX,W
movwf MulM
call MUL00
movf MulL,W
movwf MulM
clrf MulL
call SUM00
movf ResHi,W
movwf MulL
movf EX,W
movwf MulM
call MUL00
movf MulL,W
movwf MulH
clrf MulL
clrf MulM
call SUM00
movf TmpH,W
movwf MulH
movf TmpM,W
movwf MulM
movf TmpL,W
movwf MulL
movf TimerH,W
movwf TmpH
movf TimerM,W
movwf TmpM
movf TimerL,W
movwf TmpL
call SUM00 ; Вычитаем из TimerL(H,M) - B(L,H) clrf MulH
movf BH,W
movwf MulM
movf BL,W
movwf MulL
call MIN00
movf TmpH,W
movwf TimerH
movf TmpM,W
movwf TimerM
movf TmpL,W
movwf TimerL ;
Подпрограмма отсчёта времени удержания комутатора
DecTime
bsf pCOIL ;
Подаём сигнал на комутатор (1 в RB2)
movlw 0xFF ;
Отсчитываем квант времени таймера
movwf Sec
movlw TMR_VALUE
subwf Sec,F
PAUSE
decfsz Sec,F
goto PAUSE
PLUS08
decf TimerL,F ;
Начинаем отсчёт времени (TimerL(H,M) - 1)
movlw 0xFF
subwf TimerL,W
btfss
Status,Z
goto YES08
decf TimerM,F
movlw 0xFF
subwf TimerM,W
btfss
Status,Z
goto YES08
decf TimerH,F
movlw 0xFF
subwf TimerH,W
btfss
Status,Z
goto YES08
clrf
TimerH ; Отсчёт времени (TimerL(H,M) - 1) завершён
clrf
TimerM
clrf
TimerL
bcf pCOIL;
; Выставляем 0 в RB2 (отключаем сигнал коммутатору)
return
YES08
goto DecTime
end
