ПАИ-
подсистема абонентского интерфейса;
ПМИ-
подсистема межстанционного интерфейса;
ПГО-
подсистема глобального обслуживания;
ПОУ-
подсистема общего управления;
УПДМ-
модуль удалённой подсистемы доступа;
УАМ-
удалённый абонентский модуль;
АЛ-
абонентские линии;
СЛ-
соединительные линии.

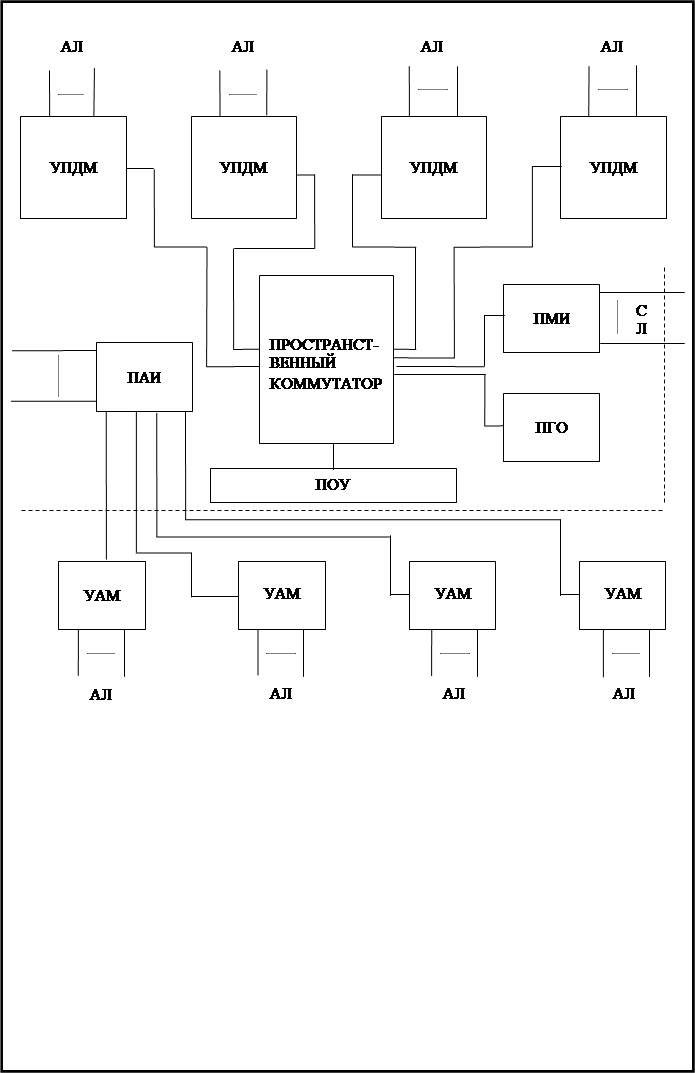

Рисунок 3.1 – Функциональная
схема системы коммутации SDX-100
|
