Задание
Дипломный проект на тему:
« Электроснабжение
системы со специальным вопросом разработки программы расчета потерь в
распределительных сетях »
Спроектировать электрическую сеть для
электроснабжения пунктов 1-7.

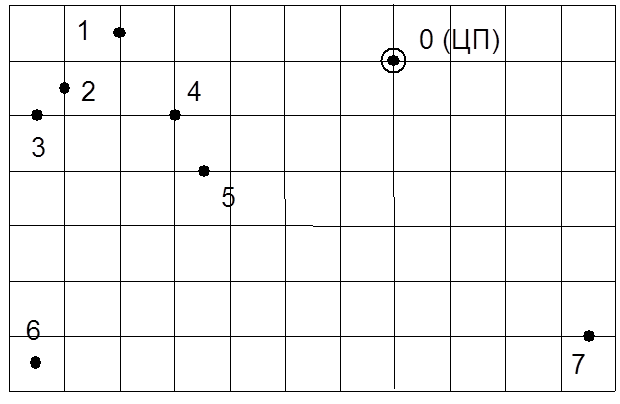

# Масштаб 1 клетка = 5 км.
Данные о потребителях
|
№
|
узел
|
Название
|
Pн
|
Qн
|
cosφ
|
1 и 2
кат, %
|
3
кат, %
|
|
1
|
214
|
Промышленная
|
13
|
8
|
0,85
|
25
|
75
|
|
2
|
217
|
Промкомплекс
|
16,8
|
11,3
|
0,83
|
27
|
73
|
|
3
|
224
|
Восточная
|
15,2
|
8,6
|
0,87
|
20
|
80
|
|
4
|
227
|
Лесная
|
8,4
|
3,4
|
0,93
|
15
|
85
|
|
5
|
230
|
Северная
|
20,7
|
12,2
|
0,86
|
30
|
70
|
|
6
|
297
|
ВНИИОК
|
6,9
|
3,0
|
0,92
|
17
|
83
|
|
7
|
275
|
Пригородная
|
3,4
|
2,8
|
0,77
|
-
|
100
|
Суммарная нагрузка 88,8
51
№- номер подстанции
узел – нумерация узла по
схеме СтПЭС;
Рн – активная нагрузка, МВт
Qн –
реактивная нагрузка, МВАр;
Cosφ – коэффициент мощности нагрузки;
1 и 2 кат – состав
потребителей первой и второй категории в (%);
3 кат – состав
потребителей третей категории в (%).
Продолжительность использования
наибольшей нагрузки Тнб = 5000
час.
Стоимость 1 кВт∙час потерянной
электроэнергии = 31 коп.
Средний номинальный коэффициент
мощности генераторов системы, в которую входит проектируемый район – 0.95.
Район по гололеду IV, Северный Кавказ.
При проектировании необходимо выполнить
следующие разделы:
1. Баланс мощности. Баланс активной и
реактивной мощностей. Расстановка компенсирующих устройств.
2.
Выбор конфигурации, номинального напяжения,
мощности трансформаторов, параметров основного электрооборудования сети, Формирование вариантов схем и определение номинального напряжения сети.
Предварительный отбор схем по натуральным показателям (протяженности трасс, линий, кол-ву ячеек выключателей и др. ). Технико-экономическое сравнение вариантов. Расчет
приближенного потокараспределения,
выбор сечений линий и их проверка по нагреву и
потерям напряжения. Расчет приведенных
затрат и выбор наиболее
экономичного варианта без учета ущерба.
3.
Расчет основных режимов сети и регулирование напряжения (на ЭВМ).
4. Расчет технико-экономических показателей спроектированной сети.
5. Разработка проекта
электрической части подстанции.
6. Релейная зашита.
7. Повышение надежности и экономичности работы участков электрической сети и
электроустановок.
Оптимизация режимов сети и электроустановок.
