Курсовая работа: Строительные чертежи: понятие и общий порядок их составления

Курсовая работа

Тема: Строительные чертежи: понятие и общий порядок их составления

Содержание

Введение

1 Теоретические основы создания строительных чертежей

2 Общие и специфические требования к текстовым документам работы

Список использованной литературы

Приложения

Введение

Данная курсовая работа описывает общие требования к выполнению строительных чертежей, их оформлению и чтению. Проект на строительство какого-либо объекта представляет собой совокупность документов, большинство которых чертежи. Выполнение проектировщиками графической проектной документации требует огромных трудовых затрат. Для повышения качества и эффективности архитектурно-строительного проектирования разработан ряд документов, целью которых является унификация и упрощение процесса подготовки проектной документации.

При выполнении строительной проектной документации следует руководствоваться государственными стандартами СССР (ГОСТ): «Система проектной документации для строительства» (СПДС), «Единая система конструкторской документации» (ЕСКД), соответствующими строительными нормами и правилами (СНиП).

СПДС устанавливает единые правила выполнения, оформления и обращения проектной документации для строительства зданий и сооружений всех отраслей промышленности и народного хозяйства, включая жилищное и гражданское строительство. Эти правила обеспечивают: унификацию состава и оформления проектной документации, исключающую дублирование и разработку лишних документов; снижение трудоемкости выполнения проектных документов путем упрощения форм и графических изображений; возможность выполнения машинно-ориентированных проектных документов для использования в автоматизированной системе управления (АСУ); повторное использование проектной документации без переоформления ее.

Проектная документация на строительные изделия выполняется в соответствии с требованиями стандартов ЕСКД и дополнительными требованиями стандартов СПДС.

При выполнении архитектурно-строительных рабочих чертежей руководствоваться требованиями стандартов СПДС, а также требованиями стандартов ЕСКД, которые дополняют и не противоречат стандартам СПДС.

Условные обозначения

Всем строительным изделиям, конструкциям, элементам конструкций присваивают условные обозначения — марки, указывающие тип и, в соответствующих случаях,— типоразмеры или габаритные размеры и другие характеристики (несущую способность, сейсмостойкость и т. п.). Марки применяют в проектной документации, наносят на готовые изделия и конструкции.

Марка должна состоять из буквенно-цифровых групп (не более трех), которые разделяют дефисом. Первая группа должна содержать обозначения типа конструкции, изделия элемента, детали (Приложение А), определяющие габаритные размеры (пролет, длину, ширину, высоту, толщину, диаметр и т. п.) или обозначение типоразмера. Эти обозначения включаются в марку всех бетонных и железобетонных конструкций и изделий. Во второй группе приводят обозначения несущей способности и материала, в третьей — характеристики особых условий применении конструкции, изделия (сейсмостойкость, стойкость к воздействиям агрессивной среды, высокой температуры, конструктивные особенности и т.д.).

Общие требования к строительным чертежам

Основные требования к рабочим чертежам установлены ГОСТ 21.101—79. При выполнении рабочих чертежей необходимо учитывать требования стандартов ЕСКД, СПДС, СТ СЭВ и других нормативно-технических документов.

Объем рабочих чертежей должен быть минимальным, но достаточным для производства строительно-монтажных работ и изготовления строительных изделий. При разработке рабочих чертежей следует применять:

· листы стандартных форматов;

· минимальные допустимые масштабы изображений в зависимости от содержания и сложности чертежа, но при условии обеспечения удобства пользования чертежом и четкости копий;

· установленные в стандартах СПДС и ЕСКД упрощенные и условные графические изображения, обозначения (знаки, буквенные и буквенно-цифровые обозначения, сокращения слов и т. п.); когда возможно, целесообразно применять схематические изображения;

· групповые и базовые рабочие чертежи изделий, элементов конструкций;

· стрелки, указывающие направление взгляда, в соответствии с рисунком 1;

· новые прогрессивные способы, механизацию и автоматизации выполнения и обработки рабочих чертежей;

· повторное использование рабочих чертежей.

Рисунок 1. Стрелка, указывающая направление взгляда

Форматы чертежей

Для удобства разработки, размножения, брошюрования, использования в производственных условиях, хранения в технических архивах, поиска и т.п. все документы, входящие в состав проекта здания или сооружения должны выполняться на чертежных листах бумаги стандартных форматов.

Установлено пять основных форматов, согласно таблице 1.

Таблица 1

Обозначения и размеры сторон основных форматов

Дополнительные графы и надписи чертежей

Каждый лист документа оформляют в соответствии с ГОСТ 21.103—78.

Сведения о документе: наименование, соответствующие шифры, наименование организации, выпустившей этот документ, дату выпуска, установленные подписи, сведения технического архива и т. п. указывают в основной надписи и в дополнительных графах. Само содержание документа — чертежи, текст и т.п.— размещают на рабочем поле, ограниченном рамкой рабочего поля листа.

Основные надписи, дополнительные графы и рамки выполняют основными и сплошными тонкими линиями (Приложение Б).

Существует несколько форм основных надписей – формы 1, 2, 3, 4, и 4а, которые применяются по следующей схеме: форма 1— на листах основного комплекта рабочих чертежей зданий (в соответствии с рисунком 2), сооружений; форма 2— на первом листе чертежа строительного изделия; форма 3— на первом листе текстового документа; форма 4— на последующих листах чертежей изделий и текстовых документов; форма 4а— для последующих листов текстовых документов при двусторонней печати; формы 1,3 или 4—на листах другой проектной документации в зависимости от содержания и построения документа.

Наименования изделий и изображений должны быть записаны в соответствии с принятой терминологией и быть по возможности краткими. Наименование изделия записывают в именительном падеже единственного числа. В наименовании изделия, состоящем из нескольких слов, на первом месте помещают имя существительное, например: «Ферма штренгельная».

Сокращения слов в надписях на чертежах допускаются в случаях, указанных в ГОСТ 2.316—68.

Рисунок 2. Основная надпись и дополнительные графы – форма 1

В графах (номера на формах показаны в круглых скобках) указывают:

1 — обозначение документа; 2 — наименование предприятия, в состав которого входит здание (сооружение); 3 — наименование здания (сооружения); 4 — наименование изображений, помешенных на данном листе, в точном соответствии с наименованием, указанным над изображением на поле чертежа. Спецификации, таблицы, текстовые указания, относящиеся к изображениям, не указывают; 5 — наименование изделия и наименование документа, если этому документу присвоен шифр (по ГОСТ 2.102-68*); 6 — условное обозначение стадии проектирования: П — проект; РП — рабочий проект; Р — рабочая документация; 7 — порядковый номер листа (страницы — при двусторонней печати); 8 — общее количество листов или страниц при двусторонней печати (заполняют только на первом листе). 9 — наименование организации, разрабатывающей проектный документ; 10...13 — должности, фамилии, подписи исполнителей и лиц, ответственных за содержание документа, даты подписания. Подписи должностных лиц, согласовывающих документ, размещают на поле для подшивки в аналогичных графах; 14 — инвентарный номер подлинника; 15 — подпись лица, принявшего подлинник на хранение, и дату приемки; 16 — инвентарный номер подлинника, взамен которого выпущен данный подлинник; 17 — подпись лица, копировавшего чертеж; 18 — обозначение формата листа по ГОСТ 2.301—68* (СТ СЭВ 1181—78); 19 — обозначение материала детали; 20 — массу изображаемого изделия в килограммах без указания единицы измерения. Допускается — в других единицах с указанием их; 21 — масштаб проставляют по ГОСТ 2.302—68* (СТ СЭВ 1180—78).

Масштабирование на чертежах

Масштабы изображений на чертежах, взятые по ГОСТ 2.302—68 ЕСКД, следующие:

· масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1-50- 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000;

· масштабы увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 при натуральной величине 1:1.

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:1000; 1:20000; 1:25000; 1:50000.

В необходимых случаях используются масштабы увеличения A00и):1, где n — целое число.

Масштаб, указывается в предназначенной для этого графе как М 1:1; М 1:2, т.д.

Процесс составления чертежа

Компоновку строительного рабочего чертежа начинают с выбора формата. При этом следует выбирать минимальные масштабы.

На листе выбранного формата наносят графические элементы: рамки, основную надпись, дополнительные графы и т. п. (приложение Б). Над основной надписью или слева от нее оставляют резервное поле для нанесения при необходимости таблицы изменений и штампа привязки. Высоту такого поля принимают не менее 50 мм на листах высотой более 297 мм и не менее 25 мм на листах высотой 297 мм.

Над основной надписью (выше резервного поля) при необходимости оставляют место для нанесения спецификации и технических требований.

При компоновке общих архитектурно-строительных чертежей — планов, разрезов и фасадов — определяют наименьшее, но достаточное количество чертежей деталей, фрагментов, сечений и т. п., размещаемых на одном листе с планом или фасадом, разрезом.

В рабочих чертежах основного комплекта направление взгляда для разрезов принимают, как правило, по плану снизу вверх и слева направо.

Изображения, состоящие по длине из многократно повторяющихся одинаковых членений или элементов, рекомендуется выполнять с разрывом по длине, приводя лишь концевые элементы и один или два промежуточных.

Изображение, не помещающееся на листе принятого формата, допускается расчленять на несколько участков, размещая их на отдельных листах. На листе с изображением первого участка помещают схему всего изображения в мелком масштабе с нанесением границ участков тонкой штриховой линией и указанием номеров листов, на которых участки размещены.

При компоновке рекомендуется применять групповые и базовые рабочие чертежи изделий; схематические изображения и фрагменты.

При наличии двух узлов, один из которых является полным зеркальным отражением другого (основного), допускается изображать только основное исполнение, если это не вызовет затруднений при производстве строительно-монтажных работ.

Линии

Все графические элементы чертежа обводят линиями соответствующего начертания, толщины и назначения. Этим достигается выразительность чертежа, облегчается его чтение и придаются чертежу определенные эстетические качества.

ГОСТ 2.303—68* устанавливает начертание и основные назначения линий на чертежах всех отраслей промышленности и строительства. Наименование, начертание и толщина линий по отношению к толщине основной линии и основное назначение линий должны соответствовать данным приложения В. Пример применения линий показан на рисунке 3. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией.

Рисунок 3. Пример применения линий: перехода видимых (1.2) и невидимых (4.2); штриховки сечения (2.3); разграничение вида и разреза (3.2)

Толщина сплошной основной линии должна быть в пределах 0.5...1.4 мм в зависимости от величины и сложности изображения, а также формата чертежа. Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Наименьшее допустимое расстояние между параллельными линиями, выполненными в карандаше— 1,0 и в туши — 0,8 мм.

Длины штрихов и промежутков между ними в штриховых и штрихпунктирных линиях следует выбирать в зависимости от размера изображения. При этом длины штрихов в линии должны быть примерно одинаковыми, длины промежутков — примерно равными. Штрихи пересекающихся линий невидимого контура должны пересекаться друг с другом. При пересечении линий видимого и невидимого контуров, штрихи последней должны упираться в основную линию.

Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Если размеры изображения диаметра окружности или размеры других геометрических фигур менее 12 мм, то в качестве центровой проводят сплошную тонкую линию вместо штрихпунктирной. На строительных чертежах основной линией выделяют изображение элементов объекта (конструкции, детали и т.п.), являющихся основными, главными на данном чертеже. Видимые контуры второстепенных элементов при этом обводят сплошной тонкой линией.

Нанесение конкретных размеров

Для определения размеров изображенного изделия (элемента конструкции, узла, здания, сооружения) и его частей служат размерные числа, нанесенные на чертеж. Размеры на строительных чертежах наносят по ГОСТ 2.307—68* с учетом требований ГОСТ 21.1501—92. Размерную и выносную линии проводят сплошной тонкой линией толщиной от s/3 до s/2, в соответствии с рисунком 4.

Размерные линии предпочтительно наносить вне контура изображения. Расстояние размерной линии от параллельной ей линии контура, осевой, выносной и других линий, а также расстояние между параллельными размерными линиями должно быть в пределах 6... 10 мм. Для чертежей общих видов (планы, разрезы, фасады и т.п.) размерные линии располагают в зависимости от размера изображения на расстоянии не менее 10 мм от линии наружного контура.

Рисунок 4. Нанесение размерных и выносных линий

Для ограничения размерных линий на их пересечениях с линиями контура, выносными, осевыми, центровыми и другими применяют: засечки — в виде короткого штриха, проведенного основной линией с наклоном вправо под углом 45° к размерной линии стрелки—для размеров диаметров, радиусов и углов, а также для размеров от общей базы, располагаемых на общей размерной линии; точки — при недостатке места для засечек на размерных линиях, расположенных цепочкой, засечки допускается заменять точками.

В зависимости от принятого способа изображения и характера размеров на строительных чертежах некоторые размеры (например: уклоны, длины элементов конструкций, размеры прокатных профилей и т.п.) наносят без размерных и выносных линий.

Выносные элементы на чертеже

Надписи включают в чертеж в тех случаях, когда содержащуюся в них информацию невозможно или нецелесообразно выразить графически или условными обозначениями. Содержание надписей должно быть кратким и точным; в них не допускается сокращения слов за исключением общепринятых, а также установленных стандартами.

Пояснения, дополняющие чертеж и относящиеся непосредственно к нему, выполняют около изображений в виде кратких выносных надписей.

К ним относят:

1) обозначения номеров позиции или марок изделий, элементов конструкций, санитарно-технических, технологических и других установок, чертежей узлов, марок отправочных и заготовительных элементов, наименования элементов конструкций и т. п.;

2) ссылочные надписи (ссылку на номер листа, марку основного комплекта чертежей) или дополнительные сведения (материал изделия, элемента; количество элементов и др.).

Установлено единое правило выполнения линий-выносок на чертеже.

Если линия-выноска пересекает контур и заходит на изображение и при этом не отводится от какой-либо линии, то она заканчивается точкой

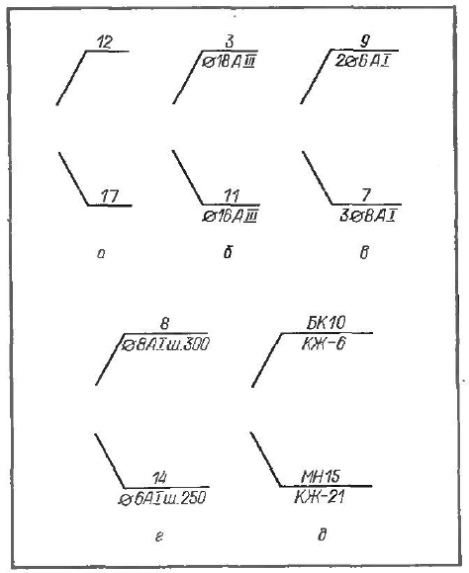

Линия-выноска, отводимая от линии видимого или невидимого контура, изображенного соответственно основной или штриховой линией, а также от линии, обозначающей поверхность, выполненной штрихпунктирной утолщенной линией, заканчивается стрелкой.

На конце линии-выноски, отводимой от всех других линий (осевых, утолщенных штрихпунктирных, сплошных тонких и т. д.), не должно быть ни стрелки, ни точки. Допускается выполнять линии-выноски с одним изломом.

Выносной элемент — дополнительное отдельное изображение (обычно увеличенное) какой-либо части чертежа изделия, элемента конструкции, узла, фрагмента фасада, плана и т. п., требующей графического и других пояснений в отношении формы, размеров и иных данных.

При применении выносного элемента с изображением узла конструкции соответствующее место на основном изображении (виде (фасаде), плане или разрезе, схеме расположения) обводят замкнутой сплошной тонкой линией (окружностью, овалом) и указывают на полке линии-выноски, в соответствии с рисунком 5, порядковый номер римской или арабской цифрой или буквенное обозначение выносного элемента.

Рисунок 5. Примеры выносных элементов

Материалы и их графические обозначения

ГОСТ 2.306—68 ЕСКД устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать, приведенным в приложении Г.

При необходимости уточнения разновидности материалов в частности материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа, например, «Бетон марки 600», «Керамзитобетон».

Стеновой материал, являющийся для данного здания (сооружения) преобладающим, на планах, разрезах и фасадах условным обозначением не выделяют.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть одинаковым для всех выполняемых в одном и том же масштабе сечений данного элемента и составлять 1...10 мм в зависимости от площади сечения. При этом расстояние между линиями штриховки для обозначения бетона, кладки из кирпича, клинкера, керамики, терракоты, искусственного и естественного камня и т. п. в пределах одного чертежа должно быть всегда больше расстояния между линиями штриховки для обозначения металла. Сечения смежных деталей следует штриховать: одно с наклоном линий вправо, другое — влево. При одном и том же наклоне следует изменять расстояние между линиями штриховки или сдвигать эти линии в одном сечении по отношению к другому.

2 Общие и специфические требования к текстовым документам работы

Основные требования

Текстовые документы подразделяются на два вида: содержащие в основном сплошной текст,— общие указания, технические условия, технические описания, паспорта, расчеты, инструкции, пояснительные записки и т. п.; и содержащие текст, разбитый на графы,— спецификации, ведомости, таблицы и т. п.

В каждый основной комплект рабочих чертежей включают «Общие данные по рабочим чертежам ».

Состав и правила выполнения общих данных установлены ГОСТ 21.102—79.

Общие данные приводят на первом (заглавном) листе основного комплекта, при большом объеме их размещают на нескольких листах. В этом случае в основных надписях после наименования листа «Общие данные» записывают: на первом листе — (начало), на последующих — (продолжение) и на последнем — (окончание).

В состав общих данных включают:

- ведомости: рабочих чертежей основного комплекта; ссылочных и прилагаемых документов; основных комплектов рабочих чертежей; спецификаций;

- условные обозначения и изображения (кроме стандартных), принятые в рабочих чертежах основного комплекта, если их значения не приведены на других листах этого комплекта;

- общие указания;

- сведения, специфические для данного основного комплекта (устанавливаются соответствующими стандартами системы проектной документации.

Специфические требования

Документ, определяющий состав элемента, узла, конструкции, здания или сооружения, объекта, сборочной единицы и т. п., называют спецификацией. В спецификацию вносят составные части, входящие в специфицируемую единицу (например, элементы, входящие в конструкцию; здания и сооружения, входящие в объект, и т. п.), а также проектные (конструкторские) документы, относящиеся к этой единице. Спецификация необходима для изготовления (монтажа, строительства) специфицируемой единицы, комплектования проектных (конструкторских) документов, планирования производства и строительства (приложение Д).

1. Русскевич, Н.А. Справочник по инженерно-строительному черчению / Н.А. Русскевич, Д.И. Ткач, М.Н. Ткач. – К.: Будiвельник, 1987;

2. Георгиевский, О.В. Правила выполнения архитектурно-строительных чертежей / О.В. Георгиевский. – М.: Интербук-бизнес – Стр. 80;

3. Справочник по единой системе конструкторской документации / Под ред. Ю.С. Степанова. — 2-е изд., перераб. и доп., Харьков: Прапор, 1979;

4. Строительное черчение и рисование: Учебник для студентов строительных специальностей / Под редакцией Б. В. Будасова. – 4-е изд., перераб. и доп. М.: Стройиздат, 1990;

5. Короев Ю.И. Строительное черчение и рисование: Учебник для студентов строительных специальностей. – М.: Высш. школа, 1983;

6. ГОСТ "Единая система конструкторской документации" (ЕСКД). Общие правила выполнения чертежей. – М., 1983;

Приложение А

Условные буквенные обозначения наименований основных элементов, изделий и конструкций

П р и м е ч а н и е:

1 Условные буквенные обозначения, отмеченные знаком *, входят только в марки металлических конструкций и изделий (ГОСТ 26047—83).

2 Для марок элементов монолитных железобетонных конструкций к обозначению добавляют индекс «м» (кроме РКм и Ум), например, «Бм» — балки железобетонные монолитные.

Приложение Б

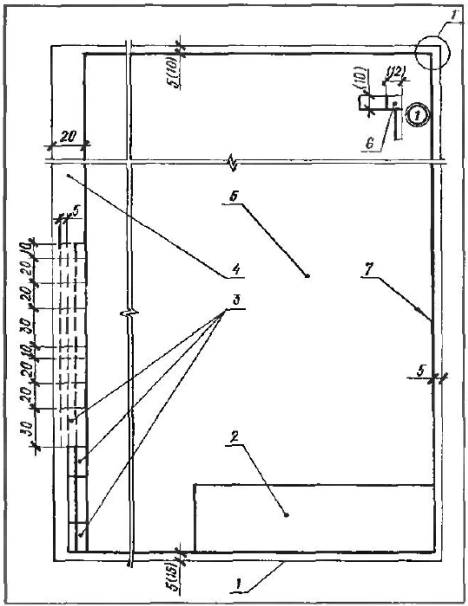

Формат листа проектной документации и его графические элементы

1 — внешняя рамка; 2 — основная надпись; 3 — дополнительные графы; 4 — поле для подшивки; 5 — рабочее поле; 6— номер страницы альбома типовой проектной документации; 7 — рамка рабочего поля.

Приложение В

Линии чертежа и их назначение

Наименование	Начертание	Толщина линии по отношению к толщине сплошной основной линии	Основное назначение
1. Сплошная толстая — основная		s	1.1. Линии видимого контура, условные изображения элементов конструкций на схемах расположения сборных конструкций 1.2. Линии перехода видимые 1.3. Линии контура вынесенного сечения 1.4. Линии контура сечения, входящего в состав разреза 1.5.* Линии контуров наложенных сечений 1½ s) для некоторых видов архитектурно-строительных чертежей 1.6.* Линии рамки рабочего поля чертежа 1.7.* Линии форм основных надписей и спецификаций 1.8.* Засечки размерных линий, стрелки знаков отметок уровней
2. Сплошная тонкая		От s/3 до s/2	2.1. Линии контура наложенного сечения 2.2. Линии размерные и выносные 2.3. Линии штриховки 2.4. Линии-выноски 2.5. Полки линий-выносок 2.6. Подчеркивание различных надписей 2.7. Линии для изображения пограничных деталей («обстановка») 2.8. Линии ограничения выносных элементов на видах, разрезах и сечениях 2.9. Линии перехода воображаемые 2.10.* Линии упрощенных контурных очертаний строительных конструкций 2.11. Оси проекций, следы плоскостей, линии построения характерных точек при специальных построениях 2.12.* Линии видимых контуров в разрезах на строительных чертежах, располагающихся за плоскостью сечения, линии заполнения проемов, линии знака открывания оконных переплетов наружу 2.13. Маркировочные и ссылочные кружки 2.14.* Линии внешней рамки 2.15.* Линии форм основных надписей и спецификаций
3. Сплошная волнистая		От s/З до s/2	3.1. Линии обрыва 3.2. Линии разграничения вида и разреза 3.3. Линия замкнутого контура измененной или замененной части изображения
Продолжение приложения В
4. Штриховая		От s/З до s/2	4.1. Линии невидимого контура 4.2. Линии перехода невидимые 4.3.* Линии знака открывания оконных переплетов внутрь помещения
5. Штрих- пунктирная тонкая		От s/З до s/2	5.1. Линии осевые и центровые 5.2. Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений
6. Штрихпунктирная утолщенная		От s/2 до 2/3s	6.1. Линии, обозначающие поверхности, подлежащие термообработке или покрытию 6.2. Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)
7. Разомкнутая		Oт s до 1 1/2s	7.1. Линии сечений
8. Сплошная тонкая с изломами		От s/3 до s/2	8.1. Длинные линии обрыва
9. Штрихпунктирная с двумя точками тонкая		От s/3 до s/2	9.1. Линии сгиба на развертках 9.2. Линии для изображения частей изделий в крайних пли промежуточных положениях 9.3. Линии для изображения развертки, совмещенной с видом

Приложение Г

Графические обозначения материалов

Приложение Д

Форма спецификаций строительных изделий (первый лист)
