Исходные данные
По структурной схеме надежности технической системы в соответствии с вариантом задания, требуемому значению вероятности безотказной работы системы  и значениям интенсивностей отказов ее элементов  (табл. 6.1) требуется:
1. Построить график изменения вероятности безотказной работы системы от времени наработки в диапазоне снижения вероятности до уровня 0.1 - 0.2.
2. Определить - процентную наработку технической системы.
3. Обеспечить увеличение - процентной наработки не менее, чем в 1.5 раза за счет:
а) повышения надежности элементов;
б) структурного резервирования элементов системы.
Все элементы системы работают в режиме нормальной эксплуатации (простейший поток отказов). Резервирование отдельных элементов или групп элементов осуществляется идентичными по надежности резервными элементами или группами элементов. Переключатели при резервировании считаются идеальными.
На схемах обведенные пунктиром m элементов являются функционально необходимыми из n параллельных ветвей.
Вариант 39
№
|
g, |
Интенсивности отказов элементов, l i
, x10-6
1/ч |
| вар. |
% |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
| 22 |
80 |
1,0 |
2,0 |
5.0 |
2.0 |
1,0 |
1,0 |
Выполнение

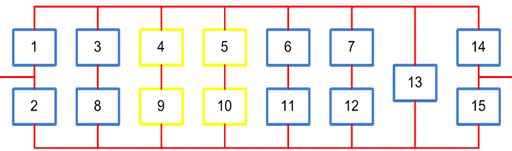

1. В исходной схеме элементы 3 и 8, 4 и 9, 5 и 10, 6 и 11, 7 и 12 образуют последовательное соединение и попарно равны. Заменяем их квазиэлементами А,B,C,D,E.Получаем:
 .
2. Элементы A,B,C,D,E образуют систему «2 из 5». Заменяем на квазиэлемент F и получаем:

3. Элементы F и 13 на схеме соединены параллельно. Заменяем их элементом G
 .
4. Элементы 1,2, 6,14,15 образуют мостик. Заменяем их элементом K
5. Из таблицы 1 видно, что наиболее слабым звеном являются элементы 1,2,14,15. Поэтому увеличение надежности работы этих элементов даст наибольшие увеличение надежности всей системы в целом. Для того чтобы система в целом имела вероятность безотказной работы  , необходимо, чтобы элементы 1,2,14,15 имели вероятность безотказной работы равной 0,6
6. Увеличим вероятность безотказной исходной системы методом структурного резервирования, выбирая те же элементы, что и в предыдущем случае. Для повышения надежности, добавляем следующие элементы:
К элементу 2,14, 15 параллельно подключаем элементы 16,17,18 , при этом
Таблица 1

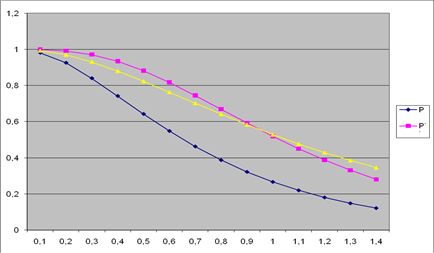

6. График 1
P-вероятность безотказной работы исходной системы
P`- вероятность безотказной работы системы с повышенной надежностью
P``- вероятность безотказной работы системы со структурным резервированием
Анализ зависимостей вероятностей безотказной работы показал, что способ структурного резервирования предпочтительнее, т.к. в период наработки до 119607,06 часов вероятность безотказной работы системы при структурном резервировании выше, чем при увеличении надежности элементов. С точки зрения технической реализации системы, метод структурного резервирования также предпочтительнее, т.к. не всегда технически возможно увеличить надежность элемента.
|
