Министерство образования Российской Федерации ГОУ УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ-УПИ Кафедра "Радиоэлектроники информационных систем" Селективный усилитель Пояснительная записка к курсовой работе по курсу ”Схемотехника аналоговых устройств” Преподаватель: Студент: Группа: 2001г Содержание Техническое задание Основная часть Расчётная часть Расчёт элементов Полосовых фильтров Расчёт элементов Сумматора Расчёт элементов Выходного усилителя Результаты, выводы Список литературы Приложения Техническое задание
Усилитель должен быть простым, надёжным, дешёвым. Основная часть

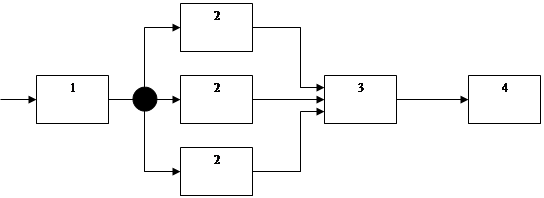

Выбор функциональной схемы Рис.1. Функциональная схема селективного усилителя. Состав функциональной схемы: 1 - Предварительный усилитель 2 - Полосовые фильтры 3 - Сумматор 4 - Выходной усилитель Это наиболее простая функциональная схема селективного усилителя, её и возьмём за основу. Принципиальная схема Чтобы соответствовать требованиям ТЗ о простоте и дешевизне схемы коэффициент усиления в 40дБ разобьём таким образом: 1. Предварительный усилитель-15дБ 2. Полосовые фильтры - 5дБ 3. Сумматор - 0дБ 4. Выходной усилитель-20дБ Расчётная частьРасчёт элементов предварительного усилителя Коэффициент усиления предварительного усилителя Ко =15дБ Рис.2. Предварительный усилитель Выбираем сопротивление R1=10кОм, а R2 находим по формуле R2= R1* Ко =56кОм. Расчёт элементов Полосовых фильтровСхему ПФ взяли в каноническом виде так как она удовлетворяет нас и имеет наиболее простую схему. Расчёт 1ого ПФ: f1 =30кГцDf1 =20кГцKo =1,77 C1=C4=51пф
Q= f1 /Df1 =30/20=1,5 b=2pf1 C1=2*3,14*30*103 *51*10-12 =9,6*10-6 A=Ko /Q=1,77/1,5=1,18 R3=1/ (Ab) =1/ (1,18*9,6*10-6 ) =88,3кОм z=1/2Q=1/ (2*1,5) =0,33 R6=z/ (b (1+Az)) =0,33/ (9,6*10-6 (1+1,18*0,33)) =24,7кОм R9=1/bz=1/ (9,6*10-6 *0,33) =315,7кОм Расчёт 2ого ПФ: f2 =75кГцDf2 =35кГцKo =1,77 C2=C5=22пф
Q= f2 /Df2 =75/35=2,14 b=2pf2 C2=2*3,14*75*103 *22*10-12 =1,04*10-5 A=Ko /Q=1,77/2,14=0,83 R4=1/ (Ab) =1/ (0,83*1,04*10-5 ) =115,8кОм z=1/2Q=1/ (2*2,14) =0,23 R7=z/ (b (1+Az)) =0,23/ (1,04*10-5 (1+0,83*0,23)) =18,6кОм R10=1/bz=1/ (1,04*10-5 *0,23) =418кОм Расчёт 3ого ПФ: f3 =120кГцDf3 =40кГцKo =1,77 C3=C6=12пф
Q= f3 /Df3 =120/40=3b=2pf3 C3=2*3.14*120*103 *12*10-12 =9*10-6 A=Ko /Q=1,77/3=0,59R5=1/ (Ab) = 1/ (0,59*9*10-6 ) =188 Ом 7 z=1/2Q=1/ (2*3) =0,17R8=z/ (b (1+Az)) =0,17/ (9*10-6 (1+0,59*0,17)) =17,2кОм R11=1/bz=1/ (9*10-6 *0,17) =653,6кОм Расчёт элементов СумматораВсе сопротивления R12…R15 сумматора возьмём по 47кОм, т.к он имеет единичное усиление. Расчёт элементов Выходного усилителяУ выходного усилителя Ко =20дБ=10, возьмём резисторы R16=R17=10кОм, а R18 рассчитаем. R18=R16* Ко - R17=90кОм Результаты, выводыСелективные усилители применяют там, где из совокупности принимаемых сигналов необходимо выделить только сигналы, занимающие определенный участок спектра частот. Полосу частот, в которой сигналы усиливаются, называют полосой пропускания (прозрачности). Полосу частот, в которой сигналы подавляются, называют полосой заграждения (задержания). В зависимости от взаимного расположения полос пропускания и заграждения различают следующие виды усилителей: нижних частот, верхних частот, полосовые пропускающие, полосовые заграждающие. В селективном усилителе я использовал ОУ К574УД1. Он подходит нам по своим параметрам которые можно посмотреть в Приложении 1. Все остальные элементы рассчитаны, и в принципиальную схему внесены с условием их физического существования (имеются в продаже). Принципиальная схема в Приложении 2. Усилитель создан по каноническим схемам т.к. они удовлетворяют по параметрам и являются простыми для реализации. Перечень элементов находится в Приложении 2. Таким образом, выполнение требований технического задания представляется достаточным. Цель курсовой работы, а именно разработка селективного усилителя, обладающего заданными параметрами, достигнута. Компоновка элементов приведена в Приложении 4 Список литературы1. Проектирование усилительных устройств с применением ЭВМ: Методические указания. - Свердловск: изд. УПИ им.С.М. Кирова, 1997 2. В.С. Гутников "Интегральная электроника в измерительных устройствах". - Ленинград "Энергоатомиздат", 1988 3. Л. Фолкенберри "Применение операционных усилителей и линейных 4. ИС". - Москва "МИР", 1985 ПриложенияПриложение 1 Параметры ОУ К574УД1
Приложение 2
|
