Федеральное агентство по образованию РФ

Восточно-Сибирский государственный технологический университет

Расчётная работа

по курсу «Электрическое освещение»

на тему: Расчет осветительной установки производственного помещения

Выполнил: ст. гр.616-5

Кузьменков Е. А.

Проверил: Затеев В. В.

Улан – Удэ

2008


Исходные данные

Помещение: Цех изготовления изола

Площадь помещения: S = 2400 м2 .;

Высота помещения: Н = 7м.;

Высота рабочей поверхности: Г = 0,8 м.;

Минимальная сила света: E = 150 лк;

Коэффициент запаса: к = 1,6;

Система освещения: общая;

Источник света: СДДРЛ;

Длина: 60 м.;

Ширина: 40 м.

Расчёт пространственно-физических параметров

l = 1,5;

Высота подвеса:

h=H-(hc -hp )=7-(0+0.8)=6,2 м

Наиболее выгодное расстояние между рядами:

м.

с –коэффициент при отсутствии рабочих мест;

Расстояние от стен до первого ряда светильников:

м.


Число рядов, количество светильников в помещении:

ряда.

светильников.

Находим количество узлов подвеса светильников:

узла

Коэффициент использования светового потока:

Сила света одной лампы

Nл = 24

z –коэффициент минимальной освещённости 1,15

h = 0,62;

Отсюда, Определение светового потока источников света и установленной мощности освещенной установки:

лм.

Т.к. F=40734,значит по таблице выбираем два светильника по Р=400Вт в каждом узле. (38-40,734/38)*100%=-7,2%, а погрешность допускается в пределах от -10% до +20%.


Метод удельной мощности

Находим мощность удельную фактическую, которое сравним с табличным значением:

Вт/м2

L2 /L1 =10,2/10,33=0,98≤1,5

Ширина между лампами:

м

Длина между лампами:

м

По таблице смотрим РУД.ТАБЛ. :(5,83*1)*1,5=8 Вт/м2 ,Что сравнимо с РУД.ФАК.


Расчёт освещённости точечным методом в контрольных точках

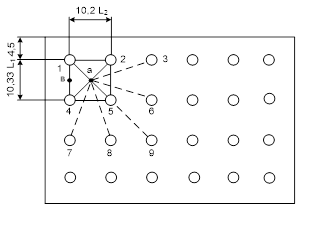

Расчёт точки А:

1 .от светильника 1,2,4,5:

ОО/ =h=6,2

м

Сила света для потока в 19000 лм под углом γ=49,2,равняется Ia1 = 158,2 лм

Освещённость равна:

∙4=116,4

2 .от светильника 9:

С помощью теоремы Пифагора (рис.2.) найдём:

О/ А=м


Сила света для потока в 19000 лм под углом γ=74,2, равняется Ia1 = 30,4 лм

∙1=0,40

3 .от светильника 3,6:

О/ А=м

Сила света для потока в 19000 лм под углом γ=69, равняется Ia1 = 47 лм

∙2=24,5

4 .от светильника 7,8:

О/ А=м

Сила света для потока в 19000 лм под углом γ=69,2, равняется Ia1 = 47,2 лм

∙2=10,76


Найдем отраженную освещённость:

ГА =116,4+0,40+24,5+10,76=152,06

Общая освещенность в точке А:

Е∑ГА = ЕГА + ЕОТР. = 152,06+10,1=162,16 лк

Мы видим, что Епол >Emin (162,16>150), следовательно, освещенность в точке А удовлетворят норме.

Расчёт точки В:

1. от светильника 1,4:


Сила света для потока в 19000 лм под углом γ=39,7, равняется Ia1 = 218,2лм

∙2=131,2

2 .от светильника 2,5:

м

Сила света для потока в 19000 лм под углом γ=61,4, равняется Ia1 =82,6лм

∙2=12

3 .от светильника 3,6:

м


Сила света для потока в 19000 лм под углом γ=73,5, равняется Ia1 = 31,3 лм

∙2=0,96

4 . от светильника 7:

м

Сила света для потока в 19000 лм под углом γ=68,1, равняется Ia1 = 50,2 лм

5 . от светильника 8:

м

Сила света для потока в 19000 лм под углом γ=71,4, равняется Ia1 = 40,8

∙1=0,87


6. от светильника 9:

м

Сила света для потока в 19000 лм под углом γ=76,3, равняется Ia1 = 27,2 лм

∙1=0,24

Общая освещенность в точке В:

Г B =131,2+12+0,96+1,61+0,87+0,24=146,88

Е∑Г B = ЕГА + ЕОТР. = 146,88+10,1=156,98 лк

Мы видим, что Епол > Emin (156,98>150), следовательно, освещенность в точке В удовлетворят норме.

Расчёт точки С:

1 . от светильника 1:

О/ А=м

Сила света для потока в 19000 лм под углом γ=73,1, равняется Ia1 = 31,6 лм

∙1=0,51

2 . от светильника 2:

О/ А=м

Сила света для потока в 19000 лм под углом γ=58,7, равняется Ia1 = 100,8 лм

∙1=9

3 . от светильника 3:

О/ А=0м

Сила света для потока в 19000 лм под углом γ=0, равняется Ia1 = 290 лм

∙1=191,1

4 . от светильника 4:

О/ А=м

Сила света для потока в 19000 лм под углом γ=75, равняется Ia1 = 28 лм

∙1=0,32

5 . от светильника 5:

О/ А=м

Сила света для потока в 19000 лм под углом γ=66,8, равняется Ia1 = 56 лм


∙1=2,26

6 . от светильника 6:

О/ А=м

Сила света для потока в 19000 лм под углом γ=59, равняется Ia1 = 92,4

∙1=8,33

7 . от светильника 7:

О/ А=м

Сила света для потока в 19000 лм под углом γ=78, равняется Ia1 = 25 лм

∙1=0,15

8 . от светильника 8:

О/ А=м


Сила света для потока в 19000 лм под углом γ=74,9, равняется Ia1 = 27,6 лм

∙1=0,32

9 . от светильника 9:

О/ А=м

Сила света для потока в 19000 лм под углом γ=73,2, равняется Ia1 = 31,4 лм

∙1=0,50

Общая освещенность в точке С:

ГС =0,51+9+191,1+0,32+2,26+8,33 +0,15+0,32+0,50=212,49

Е∑ГС = ЕГС + ЕОТР. = 212,49+10,1=222,59 лк

Мы видим, что Епол <Emin (222,59>150), следовательно, освещенность в точке С удовлетворят норме.

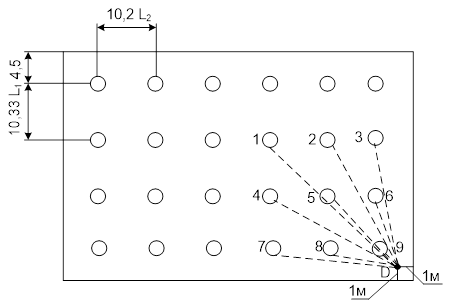

Расчёт точки D:

1 . от светильника 1:

О/ А=м

Сила света для потока в 19000 лм под углом γ=79, равняется Ia1 = 14,6 лм

∙1=0,19

2 . от светильника 2:

О/ А=м


Сила света для потока в 19000 лм под углом γ=76,5, равняется Ia1 = 27,2

∙1=0,23

3 . от светильника 3:

О/ А=м

Сила света для потока в 19000 лм под углом γ=75, равняется Ia1 = 28 лм

∙1=0,31

4 . от светильника 4:

О/ А=м

Сила света для потока в 19000 лм под углом γ=76,5, равняется Ia1 = 27,2

∙1=0,23

5 . от светильника 5:

О/ А=м

Сила света для потока в 19000 лм под углом γ=71, равняется Ia1 = 34,4

∙1=0,79

6 . от светильника 6:

О/ А=м

Сила света для потока в 19000 лм под углом γ=64,5, равняется Ia1 = 62,8 лм

∙1=7,30

7 . от светильника 7:

О/ А=м

Сила света для потока в 19000 лм под углом γ=74,7, равняется Ia1 = 24,5

∙1=1,29


8 . от светильника 8:

О/ А=м

Сила света для потока в 19000 лм под углом γ=63,7, равняется Ia1 = 71,2 лм

∙1=12,6

9 . от светильника 9:

О/ А=м

Сила света для потока в 19000 лм под углом γ=26,5, равняется Ia1 = 253,2 лм

∙1=120

Общая освещенность в точке D:

Г D =0,19+0,23+0,31+0,23+1,29+7,30+0,29+12,6+120=142,44

Е∑Г D = ЕГ D + ЕОТР. = 142,4+10,1=152,54 лк

Мы видим, что Епол <Emin (152,54>150), следовательно, освещенность в точке в удовлетворят норме.

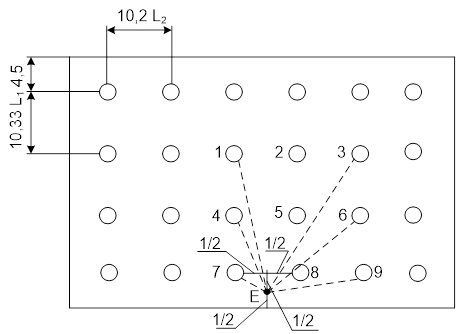

Расчёт точки E

1 . от светильника 1,2:

О/ А=м

Сила света для потока в 19000 лм под углом γ=75,5 равняется Ia1 = 28,5

∙2=2,5

2 . от светильника 3:


О/ А=м

Сила света для потока в 19000 лм под углом γ=77,5, равняется Ia1 = 25,4 лм

∙1=0,87

3 . от светильника 4,5:

О/ А=м

Сила света для потока в 19000 лм под углом γ=66,1, равняется Ia1 = 56,8 лм

∙2=68

4 . от светильника 6:

О/ А=м


Сила света для потока в 19000 лм под углом γ=73,1, равняется Ia1 = 32,4 лм

∙1=0,52

5 . от светильника 7,8:

О/ А=м

Сила света для потока в 19000 лм под углом γ=42, равняется Ia1 = 205 лм

∙2=110,8

6 . от светильника 9:

О/ А=м

Сила света для потока в 19000 лм под углом γ=68, равняется Ia1 = 50,4

∙1=2,83

Общая освещенность в точке E:

Г E =2,5+0,87+68+0,52+110,8+2,83=185,52

Е∑Г E = ЕГ E + ЕОТР. = 185,2+10,1=195,62 лк

Мы видим, что Епол <Emin (195,62>150), следовательно, освещенность в точке E удовлетворят норме.

Расчёт электрической части осветительной установки

Для начала выберем провода для питающих и групповых линий, исходя из допустимых потерь напряжения.

Коэффициент спроса для нашего цеха равен коэффициенту спроса для производственных зданий, состоящих из многих отдельных помещений:

для питающих линий кс = 0,85;

для групповых линий кс = 1.

Установленная мощность осветительной установки для всего освещаемого помещения:

Установленная мощность осветительной установки для одного ряда освещаемого помещения:

Расчетная мощность для всей линий:

Расчетная мощность для одной линий:

Расчет допустимых потерь.

Допустимые потери исходя из трансформатора 630В коэффициента запаса 0,8 выбираем Uдоп% =4,6%, а потери в групповой линии принимаем 2%.

Получаем Uдоп% для питающей линии:

Uдоп%=4,6%-2%=2,6%

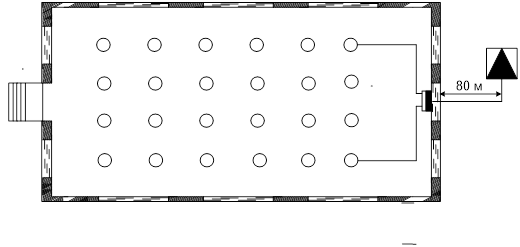

Расстояние от цеха до подстанции: L1 = 80 м.

Расстояние от распределительного щитка до последней лампы: L2 = 45,4 м.

Система питающей линии: трехфазная четерехрёхпроводная из медного провода: С4хпров = 77

Система групповой линии: однофазная двухпроводная из медного провода: С2хпров = 12,8


Расчет сечения для питающей линии:

Расчет сечения для групповой линии:

Для наружной прокладки от подстанции до цеха, согласно полученному сечению, выбираем кабель СГ 4*8мм2 с бумажной пропитанной изоляцией с Iдоп=40А

Для внутренней прокладки от щитка до светильников, согласно полученному сечению, выбираем провод кабель НРГ 4*15мм2 с Iдоп=55А.

Далее, рассчитаем пригодность выбранных проводов по устойчивости к нагреву.

Для 4-х проводной линии допустимый ток равен: К = 1,68;

.

Для 2-х проводной линии допустимый ток равен: К = 5,05;
