РАСЧЕТ РАСПРЕДЕЛИТЕЛЬНЫХ СЕТЕЙ
ВЫПОЛНИЛ:
Студент гр. ТЭН-412
Драбкин П.Д.
Проверил
Конаков Ю.П.
Москва – 2008г.
Данные курсового проекта

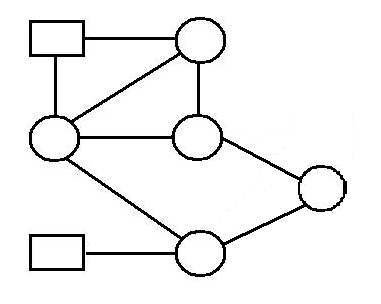

Схема системы:

Потребление энергоносителя.
| Потребитель |
Расход в часы суток, куб. м/сек
0-6 6-12 12-18 18-24
|
Геодезическая высота, м. |
| 1 |
0.02 |
0.08 |
0.05 |
0.03 |
3.5 |
| 2 |
0.01 |
0.13 |
0.09 |
0.03 |
5.0 |
| 3 |
0.04 |
0.10 |
0.12 |
0.05 |
1.5 |
| 4 |
0.02 |
0.04 |
0.05 |
0.01 |
4.0 |
| 5 |
0.02 |
0.07 |
0.07 |
0.03 |
5.5 |
| НС |
0.5 |
| Б |
10.5 |
| М3
/С |
0.11 |
0.42 |
0.38 |
0.15 |
Длины участков сети.
| Участок |
Длина, м. |
Участок |
Длина, м. |
| НС-1 |
1000 |
2-4 |
1000 |
| НС-2 |
1150 |
4-Б |
1300 |
| 1-2 |
750 |
3-Б |
650 |
| 1-3 |
600 |
4-5 |
1000 |
| 3-2 |
650 |
Расчет системы водоснабжения
График нагрузки сети
Строится как сумма графиков потребления воды всеми потребителями. Режим максимального водопотребления соответствует часам максимальной нагрузки сети. В режиме максимального транзита нагрузка сети - минимальна.
Среднесуточная нагрузка системы определяется интегрированием графика нагрузки сети по времени:
Эта величина равна производительности насосной станции при условии, что в течение суток вода подается насосами равномерно:
Поток воды в водонапорную башню при минимальной нагрузке сети  (режим максимального транзита) равен:

В часы максимального водопотребления башня отдает воду в сеть в количестве:
Выбор диаметров труб для участков сети
Режим максимального транзита является определяющим для выбора диаметров. Вначале задается начальное потокораспределение, которое удовлетворяет первому закону Кирхгофа.
Далее по расходу  по таблице [1] выбираем значения диаметров на участках.
Дальнейший расчет выполняется с помощью программирования. Создается программа, которая вычисляет увязки по методу Лобачева-Кросса. В ней рассчитываются гидравлические характеристики, вычисляются невязки, определяющие меру несоответствия потоков в сети; исходя из этого выполняется контурная поправка для коррекции значений потоков воды на участке.
Данные после работы программы приведены в таблицах:
Qcmin
| Участок |
Li |
Di |
 |
 |
| НС-1 |
1000 |
450 |
0.185 |
4.497 |
| НС-2 |
1150 |
350 |
0.08 |
8.42 |
| 1-2 |
750 |
250 |
0.02 |
1.066 |
| 1-3 |
600 |
450 |
0.185 |
2.969 |
| 3-2 |
650 |
250 |
0.065 |
8.135 |
| 2-4 |
1000 |
300 |
0.115 |
6.585 |
| 4-Б |
1300 |
300 |
0.075 |
8.365 |
| 3-Б |
650 |
300 |
0.08 |
4.689 |
| 4-5 |
300 |
150 |
0.02 |
5.79 |

Qcmax
| Участок |
Li |
Di |
|
|
| НС-1 |
1000 |
450 |
0.164 |
3.57 |
| НС-2 |
1150 |
350 |
0.101 |
5.86 |
| 1-2 |
750 |
250 |
0.032 |
2.28 |
| 1-3 |
600 |
450 |
0.052 |
0.22 |
| 3-2 |
650 |
250 |
0.032 |
2.07 |
| 2-4 |
1000 |
300 |
0.035 |
1.41 |
| 4-Б |
1300 |
300 |
0.074 |
8.24 |
| 3-Б |
650 |
300 |
0.08 |
4.76 |
| 4-5 |
300 |
150 |
0.07 |
4.39 |

REM Драбкин П.Д.
CLS
n = 9: dhmin = .01
d(1) = 450
d(2) = 350
d(3) = 250
d(4) = 450
d(5) = 250
d(6) = 300
d(7) = 300
d(8) = 300
d(9) = 150
l(1) = 1000
l(2) = 1150
l(3) = 750
l(4) = 600
l(5) = 650
l(6) = 1000
l(7) = 1300
l(8) = 650
l(9) = 300
q(1) = .185
q(2) = .080
q(3) = .020
q(4) = .185
q(5) = .065
q(6) = .115
q(7) = .075
q(8) = .08
q(9) = .02
FOR i = 1 TO n
s(i) = .001735 * 1.1 * l(i) / ((d(i) / 1000) ^ 5.3)
NEXT i
10
dh1 = s(1) * q(1) * ABS(q(1)) - s(3) * q(3) * ABS(q(3)) - s(2) * q(2) * ABS(q(2))
dh2 = s(4) * q(4) * ABS(q(4)) + s(3) * q(3) * ABS(q(3)) + s(5) * q(5) * ABS(q(5))
dh3 = -s(7) * q(7) * ABS(q(7)) + s(8) * q(8) * ABS(q(8)) - s(6) * q(6) * ABS(q(6)) - s(5) * q(5) * ABS(q(5))
IF ABS(dh1) < dhmin AND ABS(dh2) < dhmin AND ABS(dh3) < dhmin THEN GOTO 100:
dq1 = .5 * dh1 / (s(1) * ABS(q(1)) + s(9) * ABS(q(9)) + s(2) * ABS(q(2)))
dq2 = .5 * dh2 / (s(2) * ABS(q(2)) + s(3) * ABS(q(3)) + s(8) * ABS(q(8)))
dq3 = .5 * dh3 / (s(4) * ABS(q(4)) + s(7) * ABS(q(7)) + s(8) * ABS(q(8)) + s(5) * ABS(q(5)))
q(1) = q(1) - dq1
q(3) = q(3) + dq1 - dg2
q(2) = q(2) + dq1
q(4) = q(4) - dq2
q(5) = q(5) - dq2+ dq3
q(6) = q(6) - dq3
q(7) = q(7) + dq3
q(8) = q(8) - dq3
GOTO 10
100 :
FOR i = 1 TO n
p(i) = s(i) * (q(i)) ^ 2
NEXT i
PRINT
PRINT "Q=min"
PRINT "L(i)", "D(i)", " q(i)", "p(i)"
FOR i = 1 TO n
PRINT l(i), d(i), q(i), p(i)
NEXT i
PRINT
PRINT "dh1="; dh1, "dh2="; dh2, "dh3="; dh3
q(1) = .185
q(2) = .08
q(3) = .055
q(4) = .05
q(5) = .02
q(6) = .025
q(7) = 0.85
q(8) = 0.07
20
dh1 = s(1) * q(1) * ABS(q(1)) + s(3) * q(3) * ABS(q(3)) + s(2) * q(2) * ABS(q(2))
dh2 = s(5) * q(5) * ABS(q(5)) - s(3) * q(3) * ABS(q(3)) - s(4) * q(4) * ABS(q(4))
dh3 = s(7) * q(7) * ABS(q(7)) - s(8) * q(8) * ABS(q(8)) + s(7) * q(7) * ABS(q(7)) + s(5) * q(5) * ABS(q(5))
IF ABS(dh1) < dhmin AND ABS(dh2) < dhmin AND ABS(dh3) < dhmin THEN GOTO 200
dq1 = .5 * dh1 / (s(1) * ABS(q(1)) + s(9) * ABS(q(9)) + s(2) * ABS(q(2)))
dq2 = .5 * dh2 / (s(2) * ABS(q(2)) + s(3) * ABS(q(3)) + s(8) * ABS(q(8)))
dq3 = .5 * dh3 / (s(4) * ABS(q(4)) + s(7) * ABS(q(7)) + s(8) * ABS(q(8)) + s(5) * ABS(q(5)))
q(1) = q(1) - dq1
q(2) = q(2) + dq1
q(3) = q(3) + dq2 - dg1
q(4) = q(4) - dq2
q(5) = q(5) + dq3-dq3
q(2) = q(2) + dq1
q(6) = q(6)+ dq3
q(7) = q(7) - dq3
q(8) = q(8) + dq3
GOTO 20
200
FOR i = 1 TO n
p(i) = s(i) * (q(i)) ^ 2
NEXT i
PRINT
PRINT "Q=max"
PRINT "L(i)", "D(i)", " q(i)", "p(i)"
FOR i = 1 TO n
PRINT l(i), d(i), q(i), p(i)
NEXT i
PRINT
PRINT "dh1="; dh1, "dh2="; dh2, "dh3="; dh3
END
Список литературы
1. Конаков Ю. П. Расчет распределительных сетей, Методические указания к курсовому проекту,МИИТ,М.,2000г.
|
