Задача №1

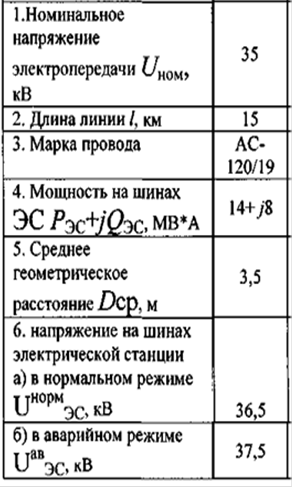

Исходные данные помещены в таблицу №1

Таблица№1.


Решение.

На рисунке 1 изображена схема замещения для линии напряжением 35кВ, где пренебрегаем проводимостью линии

Рис.1 Схема замещения линии

Определим ток в нормальном режиме работы линии по формуле:

где Sэс – полная мощность электростанции равная модулю от данной мощности на шинах т.е.

Sэс =(142 +82 )1/2 = 16,1МВА

Iнорм = 16100 / (2*1,732*35) = 132,8А

Допустимая по нагреву величина тока для данного провода Iдоп =380 > Iнорм для нормального режима условие выполняется .

Для аварийного режима работы проверим допустимый ток провода:

Iдоп >Ia в =2 Iнорм или Iдоп >2*132,8=265,6А условие выполняется и для аварийного режима.

Расчёт параметров схемы замещения.Активное сопротивление:

R=r0 l =0.245*15=3.675 Ом

Индуктивное сопротивление:

Х= х0 l = 0.4*15=6 Ом

Расчёт мощности протекающей по ЛЭП сведём в таблицу 2.

Таблица 2.

Наименование участка Мощность и потери мощности
Активная , МВт Реактивная МВар
Мощность в начале линии 14 8
Потери мощности в линии

(142 + 82 )*3,675/2 = 0,36

Р=

36,52

(142 + 82 )*6/2 = 0,58

jQ=

36,52

Мощность в конце линии Рк.л. = 14-0,36=13,64 jQК.Л = 8-0,58 =7,42

Задача 2

Тип трансформаторов ТМН 6300/35

Номинальная мощность трансформатора Sном = 6,3МВА;

Номинальные напряжения обмоток UномВН = 35кВ ; UномНН =11кВ


Рис 2. Схема замещения ПС.

Решение.

Эквивалентные сопротивления трансформаторов:

Активное сопротивление:

Реактивное сопротивление:

Потери мощности в стали для двух трансформаторов ПС:

Р0экв = 2*Р0 = 2* 8= 16кВт

Q .экв = 2* Q . = 2*I­0 *Sном / 100 = 2*0,8*6300/100 = 100кВт

Расчёт задачи выполним в таблице3:


Таблица 3.

Наименование участка Мощность и потери мощности
Активная , МВт Реактивная МВар
Мощность поступающая в трансформаторы 13,64 7,42

Потери мощности в стали

(потери холостого хода)

Р0экв = 0,016 Q .экв =0,1
Мощность поступающая в обмотку ВН Рн.звТ = 13,64-0,016=13,624 jQн.звТ = 7,42-0.1=7.32
Потери мощности в сопротивлениях обмотки

Р = (13,6242 +7.322 )0.72=0.14

352

jQ=(13,6242 +7.322 )1.16=0.22

352

Мощность поступающая на шины НН понижающей ПС РНН = 13,624-0,14=13,5 jQНН = 7,32-0,22=7,1

Задача 3

Аварийный режим, выход из строя одного трансформатора ПС.

Решение.

Т.к. в аварийном режиме не работает один трансформатор, то параметры ЛЭП не изменятся и баланс мощностей останется прежним (таблица 2). Изменится баланс мощностей на понижающей ПС и другие параметры схемы замещения.

Эквивалентные сопротивления рабочего трансформатора:

Активное сопротивление:

Реактивное сопротивление:

Потери мощности в стали для одного трансформатора ПС:

Р0экв = Р0 = 8кВт

Q .экв = Q . = I­0 *Sном / 100 = 0,8*6300/100 = 50кВт

Расчёт задачи выполним в таблице4:

Таблица 4.

Наименование участка Мощность и потери мощности
Активная , МВт Реактивная МВар
Мощность поступающая в трансформаторы 13,64 7,42

Потери мощности в стали

(потери холостого хода)

Р0экв = 0,008 Q .экв =0,05
Мощность поступающая в обмотку ВН Рн.звТ = 13,64-0,008=13,632 jQн.звТ = 7,42-0.05=7.37
Потери мощности в сопротивлениях обмотки

Р = (13,6322 +7.372 )1.44=0.28

352

jQ=(13,6322 +7.372 )2,32=0.45

352

Мощность поступающая на шины НН понижающей ПС РНН = 13,632-0,28=13,352 jQНН = 7,37-0,45=6,92

Задача № 4

Напряжение на шинах ЭС в нормальном и аварийном режимах будет Uэс нор =36,5кВ, Uэс ав =37,5 соответственно.

Решение.

1. Расчёт напряжений для нормального режима работы ПС .

Напряжение в конце линии ЛЭП:

UПС ВН = 36,5 - (14*3,675/2 + 8*3)/36,5=35,1кВ

Напряжение на шине НН ПС приведённое к обмотке ВН определяется по формуле:

Uнорм расчНН = 35,1 – (13,624*0,72+7,32*1,16) / 35= 34,6кВ

2. Расчёт напряжений для аварийного режима работы ПС .

Напряжение в конце линии ЛЭП:

Последним вычитаемым можно пренебречь поэтому получим:

UПСав ВН = 37,5 - (14*3,675/2 + 8*3)/37,5=36,2кВ

Напряжение на шине НН ПС приведённое к обмотке ВН определяется по формуле:

Uав расчНН = 36,2 – (13,632*1,44+7,37*2,32) / 35= 35,2кВ

Задача №5

Uав расчНН = 35,2кВ Uнорм расчНН = 34,6кВ;

Решение.

Определим номинальный коэффициент трансформации:

kном = UномВН / UномНН =35 / 11 = 3,18

Действительные напряжения на шинах НН при нормальном и аварийном режимах с относительным числом витков wВН р =1 будут:

Uнорм ДейсНН = Uнорм расчНН / kном = 34,6 / 3,18 = 10,88 кВ <1.05 UномНН =11,6кВ,

но подходит по условию для минимальной нагрузки т.е. менее 100% от номинального напряжения

Uав ДейсНН = Uав расчНН / kном = 35,2 / 3,18 = 11,07 кВ<1.05 UномНН

Приходим к выводу о необходимости использования РПН

Определим нужную ступень регулирования для обоих режимов:

wВНнор р = ( Uнорм ДейсНН – Uжел )100 / UномНН = (10,88-11,6) 100 / 11 = -6,5%

wВНав р = ( Uав ДейсНН – Uжел )100 / UномНН = (11,07-11,6) 100 / 11 = -4,8%

По результатам расчёта выбираем стандартные ступени регулирования с относительными числами витков: wВНнор р =0,925 и wВНав р =0,94.

Расчёт коэффициентов трансформации при работе на выбранных ответвлениях:

kнорм Т = 3,18*0,925 = 2,94 ; kав Т = 3,18*0,94 = 2,99

Определим действительные напряжения при работе на выбранных ответвлениях:

Uнорм НН = 34,6 / 2,94 = 11,77 кВ> 11.6кВ

Uав расчНН = 35,2 / 2,99 = 11,77> 11.6 кВ

Выбранные стандартные ступени регулирования удовлетворяют предъявляемым требованиям по величине напряжения на обмотках НН ПС для нормального и аварийного режимов работы.
