Содержание

Введение

1. Теоретическая часть

2. Расчёт основных электрических и геометрических параметров линейной решётки рупорных антенн и её элементов

3. Конструктивный расчёт и разработка конструкции АФУ

4. Описание конструкции

Заключение

Библиографический список

Введение

Антенно-фидерное устройство, обеспечивающее излучение и прием радиоволн, - неотъемлемая часть любой радиотехнической системы. Требования к техническим характеристикам антенн вытекают из назначения радиосистемы, условий размещения, режима работы, допустимых затрат и т.д. Реализуемость необходимых направленных свойств, помехозащищённости, частотных, энергетических и других характеристик антенн во многом зависит от рабочего диапазона волн. Хотя в радиотехнических системах используют разные диапазоны частот, сверхвысокие частоты (СВЧ) получают все более широкое применение. Это объясняется возможностями реализации в антеннах СВЧ характеристик, влияющих на важнейшие показатели качества всей радиосистемы. Так, в диапазоне СВЧ антенны могут создавать остронаправленное излучение с лучом шириной до долей градуса и усиливать сигнал в десятки и сотни тысяч раз.

Антенны СВЧ широко применяются в различных областях радиоэлектроники – связи, телевидении, радиолокации, радиоуправлении, а также в системах инструментальной посадки летательных аппаратов, радиоэлектронного противодействия, радиовзрывателей, радиотелеметрии и др.

Широкое распространение получили остронаправленные сканирующие антенны (антенные решётки). Сканирование позволяет осуществлять обзор пространства, сопровождение движущихся объектов и определение их угловых координат. Замена слабонаправленных или ненаправленных антенн, например связных, остронаправленными сканирующими позволяет не только получать энергетический выигрыш в радиотехнической системе за счёт увеличения коэффициента усиления антенн, но и в ряде случае ослаблять взаимные влияния одновременно работающих различных систем.

Применение антенных решёток для построения сканирующих остронаправленных антенн позволяет реализовать высокую скорость обзора пространства и способствует увеличению объема информации о распределении источников излучения или отражения электромагнитных волн в окружающем пространстве. В зависимости от геометрии расположения излучателей в пространстве антенные решётки (АР) подразделяются на одномерные (линейные, кольцевые, дуговые), двухмерные (поверхностные) и трехмерные. Одним из видов линейных антенных решёток является линейная решётка рупорных антенн.

Рис. 1. Линейная антенная решётка

1. Теоретическая часть

Заданием данной курсовой работы является проектирование и расчёт линейной решётки рупорных антенн. В качестве элемента антенной решетки будем использовать пирамидальный рупор.

Рупорные антенны являются простейшими антеннами СВЧ – диапазона. Они могут применяться как самостоятельно, так и в качестве элементов более сложных антенн. Рупорные антенны позволяют формировать диаграммы направленности (ДН) шириной от 100-140° до 10-20°. Рупорные антенны являются широкополосными, они обеспечивают примерно полуторное перекрытие по диапазону. Коэффициент полезного действия рупора – высокий (»100%).

Рис.2. Пирамидальный рупор

O1- вершина рупора

h1- длина (высота) рупора

g1- угол раствора рупора

O2- вторая вершина рупора

h2- вторая длина (высота) рупора

g2- второй угол раствора рупора

2. Расчёт основных электрических и геометрических параметров линейной решётки рупорных антенн и её элементов

Выпишем основные формулы для расчёта линейной решётки рупорных антенн:

,

где m-коэффициент, определяемый законом распределения поля в соответствующей плоскости и уровнем на котором задана ДН. Формула определяет ширину ДН линейной решетки рупорных антенн на уровне 0.5 по мощности в горизонтальной плоскости

формула определяющая ширину ДН одного излучателя (рупора) на уровне 0.5 по мощности в горизонтальной плоскости

формула определяющая ширину ДН линейной решётки рупорных антенн уровне 0.5 по мощности в вертикальной плоскости

,

формула определяющая количество излучателей (рупоров) линейной решетки

,

формулы определяющие длины рупоров, соответственно в "E" и "H"-плоскостях

формула определяющая максимально допустимые значения шага, при котором отсутствуют дифракционные максимумы

формула определяющая ДН линейной решётки рупорных антенн

ДН рупора в "Е" - плоскости , без учёта фазовых искажений

ДН рупора в "Е" - плоскости , с учётом квадратурных фазовых искажений

множитель системы

Проведём расчёт основных параметров одиночного пирамидального рупора и линейной решётки:

1.

2.

3.

4.

5.

, при n = 5

Проведём расчёт ДН линейной решётки рупорных антенн:

1. , без учёта фазовых искажений

ДН пирамидального рупора в "Е" - плоскости, без учёта фазовых искажений

ДН множителя системы:

ДН множителя системы:

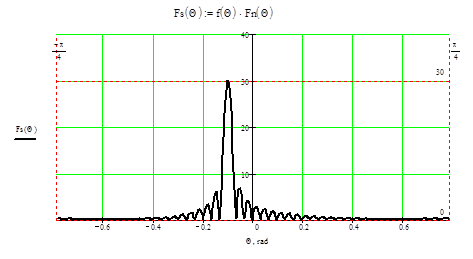

ДН линейной решётки рупорных антенн в "Е" - плоскости, без учёта фазовых искажений:

2. , с учётом квадратурных фазовых искажений

ДН пирамидального рупора в "Е" - плоскости, с учётом фазовых искажений

ДН множителя системы:

ДН множителя системы:

ДН линейной решётки в "Е" - плоскости, с учётом фазовых искажений

Проведём расчёт волноводно-щелевой антенны

Рис.4. Волноводно-щелевая антенна

Прежде чем приступить к расчёту волноводно-щелевой антенны, проведем расчет параметров волновода ( выберем его тип), необходимого для подключения рупора к волноводно-щелевой антенне.

Рис.5. Прямоугольный волновод

Выбор волновода:

Волновод выбираем исходя из заданной рабочей частоты:

Марка волновода WR-112

Размеры волновода:

Расчёт волноводно-щелевой антенны:

Найдем размеры волновода и длину волны в волноводе:

Т.о. значение в выбрано нами неверно. Выберем, например:

Т.о. длина волны в волноводе равна:

Размеры волновода:

Определяем размеры и марку волновода по справочнику:

Марка волновода: WR-112

Размеры волновода:

Определим теперь длину щели в узкой стенке прямоугольного волновода и её ширину, зная заданную мощность в антенне.

Длина щели равна:

Проведём расчёт ширины щели:

Ширина щели d1 в ВЩА выбирается исходя из условий обеспечения необходимой электрической прочности и требуемой полосы пропускания. При выборе ширины щели должен обеспечиваться двух- или трехкратный запас по пробивной напряжённости поля для середины щели, где напряжённость поля максимальна (). Такой запас выбирается исходя из конструктивных требований и условий работы щелевой антенны:

, где

-амплитуда напряжения в пучности; d1-ширина щели; - предельное значение напряжённости поля, при котором наступает электрический пробой(для воздуха при нормальных условиях )

При равномерном амплитудном распределении поля по раскрыву антенны, когда излучаемая антенной мощность делится поровну между щелями:

, где

- подводимая к антенне мощность; -проводимость излучения щели; -число щелей.

,

для резонансных щелей

Расчёт:

Оценка полосы пропускания антенны:

Проведём оценку полосы пропускания антенны:

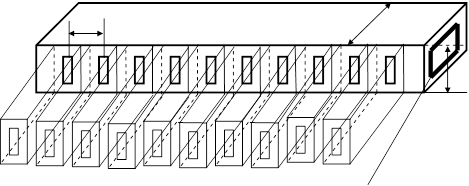

Эскиз проектируемой антенны

3. Конструктивный расчёт и разработка конструкции АФУ

Предварительный анализ проектируемой антенны

Изобразим приближенно элементы устройства:

В линейную решётку рупорных антенн будут входить следующие элементы:

· Линейка из пирамидальных рупоров

· Запитывать рупоры будем с помощью волноводно-щелевой антенны (поперечные щели в узкой стенке волновода)

· Запитывать волноводно-щелевую антенну будем с помощью волноводного тройника , либо E- типа, либо H- типа

· Волноводы также будем использовать для соединения линейки рупоров , с волноводно-щелевой антенной

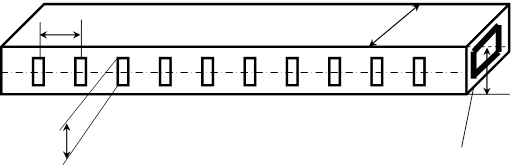

Рис.3. Волноводно-щелевая антенна

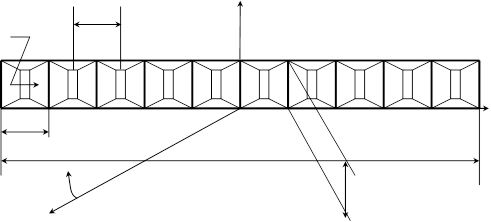

Рис.4. Линейная решётка рупорных антенн

Рис.5. Волноводный тройник Н-типа

Заключение

В ходе выполнения данной курсовой работы, я рассчитал параметры и диаграмму направленности линейной решетки состоящей из рупорных антенн. В качестве рупора я использовал пирамидальный рупор. Рис.2. Решётка представляет собой набор пирамидальных рупоров расположенных в линейку. Рис.4. В процессе расчётов установили, что число рупоров (излучателей) N равно 32.

Достоинством рупорных антенн является большая диапазонность и простота конструкции. С помощью рупорных антенн, мы спроектировали линейную решётку, обладающую достаточно узкой ДН.

Недостатком такой линейной решётки является то, что из-за большого числа излучателей увеличиваются размеры решётки, а соответственно и масса конструкции тоже увеличивается.

По результатам выполнения курсовой работы была рассчитана линейная решетка из рупорных антенн со следующими параметрами :

· Ширина ДН в горизонтальной плоскости 2 град

· Ширина ДН в вертикальной плоскости 20 град

· Сектор сканирования +/- 10 град

· Поляризация линейная

· Полоса пропускания антенны является достаточно широкой

Полученные результаты соответствуют требованию технического задания
