Расчет маятникового маршрута. А2
Б2
Б2
А2
. Дано:
Qпл
= 18Т.
gн = 5Т.
Vт
= 26км/ч.
Тн
= 8ч.
tп-р
= 1,15ч.
Начало раб. п. п-р.8.00ч.
Дэ = 305дн.
Вр. об
= 1ч.
Плановое время на маршруте.
Тм = Тн - tнул
= 8 - 0 = 8 ч., tнул
= (lн1
+ lн2
- lх
) /Vт
= (0 + 0) /26 = 0
1.2 Время, затрачиваемое на оборот
tоб
= lег
/β*VТ
+ tп-р
=25/ (0,5*26) +1,15 =3,07ч
lег
- длинна ездки, tп-р
- суммарный простой под погрузкой разгрузкой за ездку, Vт
- средне техническая скорость.
1.3 Количество оборотов автомобиля за сутки по маршруту
Zоб
= Тм / tоб
= 8/3,07 = 2,6 = 3об.
1.4 Количество ездок грузом за сутки по маршруту
Ze = Zоб = 3об.
1.5 Фактическое время в наряде
Тнф
= Zоб
* tоб
+ tнул
= 3*3,07+0=9,21ч.
1.6 Суточная производительность автомобиля
Qсут
= gн * Zоб
*  = 5*3*1=15Т.
1.7 Суточный грузооборот автомобиля
Рсут
= gн * Zоб
*  lег
= 5*3*1*25=375Т.
1.8 Суточный пробег автомобиля по маршруту
Lсут
= lм
* Zоб
+ lн1
+ lн2
- lхол
= 50*3+0=150км., lм
= lег
+ lхол
=25+25=50км.
1.9 Груженый пробег автомобиля по маршруту за сутки
Lгр
= Zоб
* lег
= 3*25=75км.
1.10 Коэффициент использования пробега за сутки
βсут
= Lгр
/ Lсут
= 75/150=0,5
1.11 Потребное количество автомобилей по маршруту
Аэк
= Qпл
/ Qсут
= 18/15=1,2авто.
2. Расчет итоговых и средних показателей по маршруту
2.1 Автомобиле-дни в эксплуатации
АДэ = Аэк * Дэ = 1,2*305=366ав. дн.
2.2 Количество ездок за расчетный период
Z'е
= Zе
* АДэ
= 3 * 366 = 1098 ез.
2.3 Общий пробег автомобилей за расчетный период
L’общ
= Lсут
* АДэ
= 150 * 366 = 54900 км.
2.4 Груженый пробег автомобилей за расчетный период
L’гр
= Lгр
* АДэ
= 75 * 366 = 27450 км.
2.5 Коэффициент использования пробега за расчетный период
β’ = L’гр
/ L’общ
= 27450/54900 = 0,5
2.6 Объем перевозок за расчетный период
Q’общ
= Qсут
* АДэ
= 15 * 366 = 5490 Т
2.7 Грузооборот за расчетный период
Р’общ
= Рсут
* АДэ
= 375 * 366 = 137250 ТКМ
3. Определение времени выезда и заезда в гараж, показаний спидометра при возвращении и заполнение лицевой стороны путевого листа
3.1 Определение времени выезда из гаража
Врвыезда
= Врн. р. гр-п
- (lн1
/Vт
* 60) = 8 - 0 = 8 ч
3.2 Определение времени заезда в гараж
Врзаезда
= Врвыезда
+ Тнф
+ Вробед
= 8 + 9,21+ 2 = 19,21 = 19 ч 13 мин
3.3 Определение показаний спидометра при возвращении в гараж
44554 + 150 = 44704 км
1. Расчет кольцевого маршрута. А2
Б3
Б3
А1
А1
Б4
Б4
А2
.
Дано:
Qпл
= 30Т.
gн = 5Т.
Vт
= 26км/ч.
Тн
= 8ч.
tп-р
= 1,15ч.
Начало раб. п. п-р.8.00ч.
Дэ = 305дн.
Вр. об
= 1ч.
Выбор первоначального пункта погрузки на кольцевом маршруте.
Т. к. пункт погрузки А2
находится в том же месте, что АТП нет смысла делать расчет. Первоначальный пункт погрузки А2
.
Плановое время на маршруте.
Тм
= Тн
- tнул
= 8 - 0,46 = 7,54 ч., tнул
= (lн1
+ lн2
- lх
) /Vт
= (0 + 12) /26 = 0,46 ч
1.3 Время, затрачиваемое на оборот
tоб
= lм
/VТ
+n * tп-р
=43/26 + 2*1,15=1,65 + 2,3 = 2,95ч, lм
= 15 + 16 + 12 = 43 км
lм
- длина маршрута, путь, проходимый автомобилем за оборот, т.е. от первоначального пункта погрузки до этого же пункта, км; tп-р
- суммарный простой под погрузкой разгрузкой за ездку; Vт
- среднетехническая скорость; n - число груженых ездок за оборот.
1.4 Количество оборотов автомобиля за сутки по маршруту
Zоб
= Тм / tоб
=7,54/2,95= 3об.
1.5 Количество ездок грузом за сутки по маршруту
Ze = n *Zоб = 2 * 3 = 6 об.
1.6 Фактическое время в наряде
Тнф
= Zоб
* tоб
+ tнул
= 3* 2,95 +0,46 = 9,31ч.
1.7 Суточная производительность автомобиля
Qсут
= gн * Zоб
*  = 5*3* (1 + 1) =30 Т.
1.8 Суточный грузооборот автомобиля
Рсут
= gн * Zоб
* ( lег
) = 5*3* (1*15 + 1*16) = 465Т.
1.9 Суточный пробег автомобиля по маршруту
Lсут
= lм
* Zоб
+ lн1
+ lн2
- lхол
= 43*3 + 0 + 12 - 12=129км.
1.10 Груженый пробег автомобиля по маршруту за сутки
Lгр
= Zоб
* (lег1
+ lег2
) = 3* (15 + 16) =93км.
1.11 Коэффициент использования пробега за сутки
βсут
= Lгр
/ Lсут
= 93/129=0,72
1.12 Потребное количество автомобилей по маршруту
Аэк
= Qпл
/ Qсут
= 30/30=1авто.
2. Расчет итоговых и средних показателей по маршруту
2.1 Автомобиле-дни в эксплуатации
АДэ = Аэк * Дэ = 1*305=305 ав. дн.
2.2 Количество ездок за расчетный период
Z’е
= Zе
* АДэ
= 6 * 302 = 1830 ез.
2.3 Общий пробег автомобилей за расчетный период
L’общ
= Lсут
* АДэ
= 129 * 305 = 39345 км.
2.4 Груженый пробег автомобилей за расчетный период
L’гр
= Lгр
* АДэ
= 93 * 305 = 28365 км.
2.5 Коэффициент использования пробега за расчетный период
β’ = L’гр
/ L’общ
= 28365/39345 = 0,72
2.6 Объем перевозок за расчетный период
Q’общ
= Qсут
* АДэ
= 30 * 305 =9150Т
2.7 Грузооборот за расчетный период
Р’общ
= Рсут
* АДэ
= 465 * 305 = 141625ТКМ
3. Определение времени выезда и заезда в гараж, показаний спидометра при возвращении и заполнение лицевой стороны путевого листа
3.1Определение времени выезда из гаража
Врвыезда
= Врн. р. гр-п
- (lн1
/Vт
* 60) = 8 - 0 = 8 ч
3.2 Определение времени заезда в гараж
Врзаезда
= Врвыезда
+ Тнф
+ Вробед
= 8 + 9,31 + 2 = 19,31 ч = 19 ч 31 мин
3.3 Определение показаний спидометра при возвращении в гараж
44554 + 129 = 44683 км

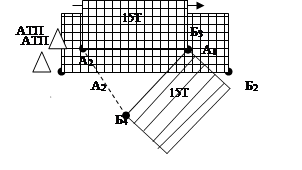

Эпюры грузопотоков.
Маятниковый маршрут.
Кольцевой маршрут.
Маштаб: 1см - 5км.
1см - 10тонн.
 Бумага.
Печатная продукция.
Литература
1. Савин В.И. Перевозки грузов автомобильным транспортом. М "Транспорт" 2005.
2. Саханова. Транспортно-экспедиционное обслуживание. М. "Транспорт". 2005.
|
