Министерство образования и науки Украины
НТУ «ХПИ»
Кафедра промышленной и биомедицинской электроники
Расчетно-графическое задание
по дисциплине: «Средства отображения информации»
Подготовила: студентка
группы ЭМС 47-в
Демидова Евгения
Принял: Макаров В.А.
Харьков 2010
Задание
1. Произвести выбор типа индикатора в соответствии с режимом стробирования. ЭО должен гореть при совпадении низкого напряжения (логический «0») на строке и столбце.
2. Произвести выбор буферной микросхемы (регистра).
3. Произвести расчет формирователей строк или столбцов.
4. В соответствии с заданием синтезировать знакогенератор.
IH
= IF
=20 мА
UVD
=2,2 B
IИМП
= IH
*q1/2
=20*51/2
=44,72 мА
I2
= IИМП
*7 =7*44,72 =313,04 мА
R1
=……= R7
=(E - UVD
– UВЫХ
(0)
) / IИМП
=(5 - 2,2 – 0,4 )/ 44,72*10-3
=53,66 Ом
Выбираем резисторы по номинальному ряду резисторов из сетки Е24.
R1
=……= R7
=51 Ом
I2
= IС
Далее следует выбрать транзисторы, исходя из рассчитанного ранее тока.
В результате подбора транзисторов был выбран германиевый транзистор p-n-p ГТ320А, который отвечает всем поставленным требованиям.
IС
=150 мА
IС И
=300 мА
UСЕ
=12 В
UВЕ
=3 В
b =20 – 80
Выбрав средний коэффициент b, получим данные для дальнейшего расчета.
I1
= I2
/b =313,04 / 40 =7,8 мА
UС
*
=Е - UВЕ
- UВЫХ
=5 -3 – 0,4=1,6 В
R8
=……= R12
= UС
*
/ I1
= 1,6 / 7,8*10-3
=205 Ом
Выбираем резисторы по номинальному ряду резисторов из сетки Е24.
R8
=……= R12
=200 Ом
И для выполнения условия задания нужно выбрать индикатор КWM – 20571CGB
В качестве регистра можно взять микросхему 555АП6 (DD1 на рисунке1), в качестве дешифратора — микросхему К155 ИД7 (DD2 на рисунке1).

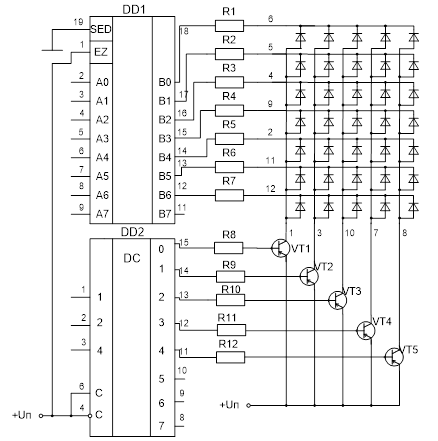

Рисунок 1.Функциональная схема
Ст.1=11101011=EB
Ст.2=10000000=80
Ст.3=11101011=EB
Ст.4=10000000=80
Ст.5=11101011=EB
Ст.1=10111101=BD
Ст.2=10111110=BE
Ст.3=10101110=AE
Ст.4=10010110=96
Ст.5=10111001=B9
Ст.1=11001110=C1
Ст.2=10111110=BE
Ст.3=10111110=BE
Ст.4=10111110=BE
Ст.5=11011101=DD
Ст.1=11001110=CE
Ст.2=10110110=B6
Ст.3=10110110=B6
Ст.4=10110110=B6
Ст.5=10111001=B9
Ст.1=11110001=F1
Ст.2=11101110=EE
Ст.3=11101110=EE
Ст.4=11101110=EE
Ст.5=11111101=FD
|
