Курсовая работа: Замена резьбовых соединений рычагов подвески автомобиля ГАЗ 24 на резинометаллические шарниры

Содержание

Введение

1. Исходные данные

2. Материалы

3. Конструкция и характеристика резинометаллического шарнира

4. Определение статической нагрузки на одно колесо подвески

5. Влияние резинометаллических шарниров на жесткость рычажной подвески

6. Определение силы затяжки и момента завинчивания гайки

7. Проверочный расчет сайлент-блоков на прочность

Заключение

Список используемых источников

Введение

Значительное увеличение долговечности упругих элементов неизбежно выдвигает вопрос оповышении долговечности всего узла подвески в целом и в первую очередь ее подвижных соединений, подверженных значительному износу.

Так как упругие элементы не нуждаются в смазке, желательно устранить смазку и у других частей подвески и, в частности, шарнирных соединений. Поскольку создание качественного шарнира, сочетающего большую грузоподъемность с достаточной подвижностью и высокой долговечностью, имеет существенное значение при проектировании направляющего устройства.

В конструкциях современных подвесок широкое распространение получили следующие основные типы упругих шарниров: резино-металлические втулки, резино-металлические шарниры и шарниры с пластмассовыми покрытиями.

При установке таких шарниров в процессе эксплуатации не требуется смазки, технического обслуживания и ремонта. Резиновые детали сочленений подвески значительно снижают вибрации, передаваемые на кузов автомобиля, что имеет большое значение для конструкций автомобилей с несущим кузовом. По данным фирмы Гендриксон, резиновые шарниры, применяемые в сочленениях пальцев подвески, снижают вибрации кузова на 50 %. Упругие шарниры способствуют гашению колебаний подвески.

Наряду с названными выше шарнирными соединениями в современных подвесках применяются соединения обычных типов. Однако применение таких соединений непрерывно сокращается.

В данном курсовом проекте мы заменим резьбовые соединения рычагов подвески автомобиля ГАЗ-24 на резинометаллические шарниры и рассмотрим их влияние на жесткость подвески.

1. Исходные данные

В = 2,8 м. - база подвески;

₁ = 0,4 м.- длина нижнего рычага;

₂ = 0,24 м.- длина верхнего рычага;

С = 44600 Н/м - жесткость подвески;

m₁ = 855 кг.- масса автомобиля приходящаяся на переднюю ось.

2. Материалы

Втулки сайлент-блоков изготавливаются из стали марки 7-НО-68-1 ГОСТ 252-53.Контактирующие с резиной поверхности металла должны обладать высокой чистотой поверхности. Марка резины 7-6-163 ГОСТ 25105-82. Для улучшения сцепления между резиной и металлом и создания в резине предварительного натяжения шарнир вулканизируют в пресс-форме.

Стойку отливают из чугуна марки СЧ12.

3. Конструкция и характеристика резинометаллического шарнира

Развитием конструкции резинометаллических втулок являются резинометаллические шарниры. Цилиндрические шарниры представляют собой подшипниковый узел (рисунок 1), наружная и внутренняя посадочные поверхности, которого образованы металлическими втулками; между втулками плотно запрессован резиновый цилиндр.

Между резиной и металлом создается давление около 30 кг/см², что при коэффициенте сцепления 0,7 обеспечивает передачу напряжений сдвига до 20 кг/см². Внутреннюю обойму можно повернуть по отношению к наружной на угол до 40° без нарушения сцепления. Шарниры этого типа обладают большой радиальной и осевой жесткостью и допускают лишь незначительные углы перекоса.

Рисунок 1- Резинометаллический цилиндрический шарнир.

Опыт изготовления таких шарниров показал, что контактирующие с резиной поверхности металла должны обладать высокой чистотой поверхности; шероховатые и рифленые поверхности оказываются менее пригодными. Иногда для улучшения сцепления между резиной и металлом и создания в резине предварительного напряжения шарнир вулканизируют в пресс-форме.

4. Определение статической нагрузки на одно колесо подвески

Определим нагрузку на переднюю ось:

G₁ = m₁ ∙g(1)

G₁ = 855∙9,81 = 8387,55 Н.

Нагрузка, приходящаяся на одно колесо, будет определяться по формуле:

G = G₁ /2 (2)

G = 8387,55/2 = 4193,77 Н.

5. Влияние резинометаллических шарниров на жесткость рычажной подвески

В общем случае подвеска может иметь резинометаллические шарниры во всех четырех соединениях (в точках A, B, в и E). Схема такой подвески изображена на рисунке 2.

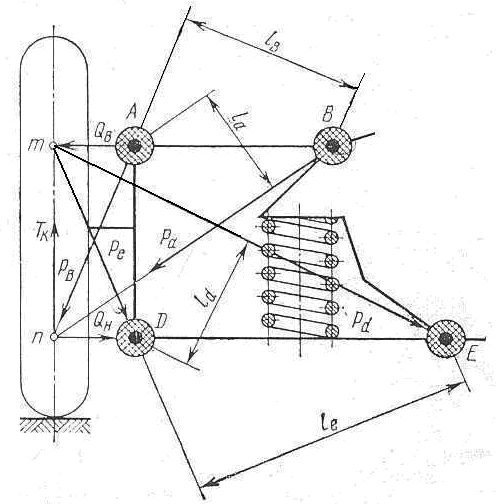

Рисунок 2- Схема подвески с резинометаллическими шарнирами

Жесткость резинометаллических шарниров, отнесенная к колесу автомобиля, может быть определена из следующих соображений. Если обозначить через Т_к ту часть полной вертикальной силы на колесе, которая расходуется на деформацию резиновых шарниров, то при перемещении колеса в вертикальном положении на величину ds_к , баланс работы может быть выражен уравнением:

T_к ∙ds_к = М_а ∙dφ_а + М_b ∙dφ_b + М_d ∙dφ_d + М_e ∙dφ_e (3)

Дифференцируя уравнение (3), получим уравнение жесткости подвески:

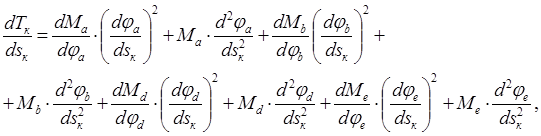

(4)

где M_{a ,} М_b , М_d , М_e - скручивающие моменты, действующие соответственно на шарниры А, В, D, Е;

φ_а , φ_b , φ_d , φ_e - углы закручивания резиновых шарниров, расположенных соответственно в точках А, В, в и Е.

Жесткость резинового шарнира (при закручивании) может быть определена из уравнения:

, (5)

где G – модуль упругости резины второго рода;

G = 35·10³ – Н/м² при твердости резины (по Шору) 30- 60;

b_z – длина резиновой втулки;

D_н и D_вн – соответственно наружный и внутренний диаметры резиновой втулки.

Определим жесткость шарниров A и D:

Н∙м²

Так как размеры резинометаллических шарниров одинаковы можно сделать вывод:

Н·м

Величину для любого шарнира подвески целесообразнее всего определять из выражения:

, (6)

где P_хш – сила, создающая момент, скручивающий шарнир;

- плечо приложения силы Р_хш (Рис.2).

Расчетные формулы для определения величины для вариантов А, В, D, и Е приведены в таблице 1.

Таблица 1 - Формулы для определения деформации резинометаллического шарнира.

Шарниры	А	В	D	E

Отношение сил , , , определяется построением соответствующих силовых треугольников.

Для определения силы Р_а откладываем в определенном масштабе вертикально расположенную силу Т_к . Через ее верхний и нижний концы проводим линии, соответственно параллельные силе Р_а и реакции Q_н , действующей вдоль нижнего рычага. Сила Р_а проходя через шарнир В, создает на плече l_a момент, скручивающий резино-металлический шарнир А. Силовой треугольник расположен на рисунке 3.

Рисунок 3- Силовой треугольник для определения силы Р_а .

Из силового треугольника видно:

Так как Т_к = G = 4193,77 Н., то сила скручивающая шарнир А будет вычисляться по формуле:

Р_а = G/0,61 (7)

Р_а = 4193,77/0,61= 6875 Н.

Для определения силы Р_d строим аналогичный силовой треугольник. Через верхний и нижний концы силы Т_к проводим соответственно линии , параллельные оси верхнего рычага и силе Р_d , которая, проходя через шарнир Е на плече l_d создает момент , скручивающий резинометаллический шарнир D.

Рисунок 4- Силовой треугольник для определения силы Р_d .

Из силового треугольника видно:

Сила, скручивающая шарнир в будет вычисляться по формуле:

Р_d = G/0,39 (8)

Р_d = 4193,77/0,39= 10753,3 Н.

Геометрическими вычислениями находим, что плечо l_a =0,203 м., а плечо l_d = 0,257 м.

Подставляя полученные значения в формулу (6) найдем деформацию шарниров А и D:

Величина момента М_ш , скручивающего резино-металлический шарнир, для любого положения колеса может быть подсчитана по формуле:

, (9)

где - угловая деформация резинового шарнира, измеряемая от его нейтрального положения.

Величина для шарниров А и в может быть определена по изменению угла между осями вертикальной стойки и соответствующего рычага. Нейтральное положение зависит от того, в каком положении подвески были зажаты или установлены втулки резино-металлического шарнира. Поэтому в дальнейших расчетах следует учитывать, что упругий момент шарнира может иметь и положительное и отрицательное значения, в зависимости от того, в какой области относительно нейтрального положения происходит деформация шарнира. Если при перемещении колеса вверх относительно кузова автомобиля момент, скручивающий шарнир, возрастает, то он будет иметь положительное значение; если убывает, - то отрицательное. Знаки моментов следует учитывать при подстановке в формулу (4).

Определим угловую деформацию шарниров А и в в статическом режиме:

Определим величины ; :

Жесткость подвески после установки резино-металлических шарниров будет находиться из следующего выражения:

(10)

Из данного анализа можно сделать вывод, что жесткость подвески увеличилась в 1,2 раза.

6. Определение силы затяжки и момента затяжки гайки

где sЭК =200∙Па.

Момент завинчивания определяется по формуле:

Тзав = 0,5Fd2 [f + tg(j+y) ],(11)

где y - угол подъема резьбы , y =2 ° 12';

f - коэффициент трения на торце гайки, f =0.15.

T зав=0,5·2097·13,188 [0.15+ tg (2º12'+ 9º50')]=4712 Н·мм=47,12Н/м

Сила приложения определяется по формуле:

Fk =Тзав / L (12)

где L -плечо, L =200 мм.

F к=4127/200=23,6 Н

Таким образом, сила затяжки и момент завинчивания при установке сайлент-блоков нас устраивает полностью. При этом выигрыш в силе:

F зат / F к = 19326/23,6 = 818,9 раз.

7. Проверочный расчет сайлент-блоков на прочность

(13)

где Т-момент, скручивающий сайлент-блок;

D_н - наружный диаметр резиновой втулки;

D_вн - внутренний диаметр резиновой втулки;

- длина резиновой втулки.

Можно сделать вывод, что оба резино-металлических шарнира А и в выдержат создаваемое напряжение.

Заключение

В данном курсовом проекте была произведена замена резьбовых втулок на сайлент-блоки. При установке этих шарниров в процессе эксплуатации не требуется смазки, технического обслуживания и ремонта. Проведенные расчеты показали, что жесткость подвески увеличилась в 1,2 раза, рабочий ход подвески остался неизменным, допустимое напряжение смятия верхнего сайлент-блока проходит с запасом 45%, а нижнего-10%, сила затяжки гайки 19 кН, а момент затяжки 47,12 Н·м.
