| ИжГТУ
Кафедра «Радиотехника»
Отчет по лабораторной работе №3
по дисциплине «РКиМ»
на тему: «Влияние дестабилизирующих, технологических и эксплуатационных факторов на радиоэлемент »
Выполнил: студент гр. 4-33-1
Шабалин Д.А.
Проверил: преподаватель
Демаков Ю.П.
Ижевск
2007 г
Цель работы: Применить метод статических испытаний (метод Монте-Карло) для прогнозирования электро-радиоэлементов (конденсаторов); оценить влияние дестабилизирующих, технологических эксплуатационных факторов на радиоэлемент.
Описание установки:
Измеритель емкости

Тип исследуемого конденсатора:
К10-17-М1500-0,47нФ±5%
ОЖО.460.107.ТУ.
Ход работы: Определим паразитную емкость
Сп
=13 пФ
Выборка конденсаторов:
С1
’=
483 пФ С10
’
=480 пФ
С2
’
=500 пФ С11
’
=485 пФ
С3
’
=490 пФ С12
’
=500 пФ
С4
’
=500 пФ С13
’
=494 пФ
С5
’
=494 пФ С14
’
=485 пФ
С6
’
=502 пФ С15
’
=495 пФ
С7
’
=496 пФ С16
’
=480 пФ
С8
’
=490 пФ С17
’
=476 пФ
С9
’
=495 пФ С18
’
=478 пФ
Определим истинное значение емкости:
Си
=C’
-Cп
Си1
=470 пФ Си10
=467 пФ
Си2
=487 пФ Си11
=472 пФ
Си3
=477 пФ Си12
=487 пФ
Си4
=487 пФ Си13
=481 пФ
Си5
=481 пФ Си14
=472 пФ
Си6
=489 пФ Си15
=482 пФ
Си7
=483 пФ Си16
=467 пФ
Си8
=477 пФ Си17
=463 пФ
Си9
=482 пФ Си18
=465 пФ

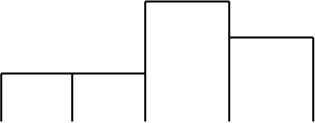

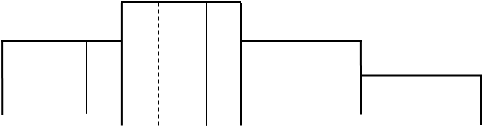

Построим гистограмму для полученных значений:
 Р
 0,5
0 463 469.5 476 482.5 489 С, пФ
Длина интервала: ∆К=6,5 пФ
Среднее значение: Сср
=477,72 пФ
Границы половины поля допуска: δС
=5%
Исследуем влияние дестабилизирующих факторов на конденсаторы при:
Температуре эксплуатации: 0°
Число непрерывной работе: t=1000 часов
ТКЕ: αС,Т
= - 1500*1Е-6 1/град
Максимальное отклонение ТКЕ: δα
=100*1Е-6 1/град
КСЕ: βС
=0
Максимальное отклонение КСЕ: δβ
=150*1Е-6 1/час
Коэффициент влажности: αβ
=0,1
Максимальное отклонение коэффициента влажности: δα
=0,2
Значение емкостей конденсаторов, получившиеся в результате действия дестабилизирующих факторов:
С1
=502,58 пФ С10
=529,72 пФ
С2
=530,44 пФ С11
=527,87 пФ
С3
=499,42 пФ С12
=680,10 пФ
С4
=464,26 пФ С13
=661,14 пФ
С5
=489,72 пФ С14
=403,14 пФ
С6
=576,34 пФ С15
=469,36 пФ
С7
=540,16 пФ С16
=586,61 пФ
С8
=519,58 пФ С17
=552,49 пФ
С9
=496,78 пФ С18
=557,51 пФ
 Построим гистограмму для полученных значений:
Р
0,5
0 403,14 453,83 477,72 501,62 680,1 С, пФ
Длина интервала: ∆К=69,2 пФ
Среднее значение: Сср
=529,84 пФ
Границы половины поля допуска: δС
=39%
Таким образом, по гистограмме видно, что после влияния дестабилизирующих факторов увеличились границы половины поля допуска δС
, длина интервала ∆К, среднее значение Сср
, вследствие чего осталось только 5 конденсаторов(С3
, С4
, С5
, С15
,), удовлетворяющих первоначальным условиям, что составляет 27% из всей выборки.
Исследуем влияние дестабилизирующих факторов на конденсаторы при:
Температуре эксплуатации: 50°
Число непрерывной работы: t=1000 часов
ТКЕ: αС,Т
= - 1500*1Е-6 1/град
Максимальное отклонение ТКЕ: δα
=100*1Е-6 1/град
КСЕ: βС
=0
Максимальное отклонение КСЕ: δβ
=150*1Е-6 1/час
Коэффициент влажности: αβ
=0,1
Максимальное отклонение коэффициента влажности: δα
=0,2
Значение емкостей конденсаторов, получившиеся в результате действия дестабилизирующих факторов:
С1
=592,31 пФ С10
=445,05 пФ
С2
=481,46 пФ С11
=467,69 пФ
С3
=521,79 пФ С12
=584,79 пФ
С4
=512,31 пФ С13
=400,61 пФ
С5
=488,72 пФ С14
=489,28 пФ
С6
=618,93 пФ С15
=456,35 пФ
С7
=471,49 пФ С16
=433,56 пФ
С8
=599,65 пФ С17
=348,62 пФ
С9
=582,29 пФ С18
=495,83 пФ
Построим гистограмму для полученных значений:
     Р
  0,5
0 348,6 453,83 477,72 501,62 618,93 С, пФ
Длина интервала: ∆К=67,6 пФ
Среднее значение: Сср
=499,48 пФ
Границы половины поля допуска: δС
=44,1%
Таким образом, по гистограмме видно, что при увеличении температуры эксплуатации конденсаторов, еще больше увеличиваются границы половины поля допуска δС
, но, однако, уменьшилось среднее значение конденсатора Сср
и длина интервала ∆К. Также можно отметить, что после действия данных дестабилизирующих факторов осталось 7 конденсаторов (С2
, С5
, С7
, С11
, С14
, С15
, С18
,), удовлетворяющих первоначальным условиям, что составляет 38% из всей выборки.
Вывод:
В результате проведенной лабораторной работы, мы изучили влияние дестабилизирующих, технологических и эксплуатационных факторов на кремниевый конденсатор К10-17, изготовленный в соответствии с ОЖО.460.107.ТУ, который предназначен для работы в цепях постоянного, переменного токов и в импульсных режимах.
Применив метод статических испытаний (метод Монте-Карло) с помощью ЭВМ для прогнозирования электро-радиоэлементов (конденсаторов) после влияния дестабилизирующих, технологических и эксплуатационных факторов, были получены гистограммы. Анализируя их, мы выяснили, что дестабилизирующие факторы увеличивают границы половины поля допуска δС
, длину интервала ∆К, среднее значение Сср
, по сравнению с номинальными значениями, в результате чего, часть выборки конденсаторов уже не входит в номинальное допустимое значение емкости, исследуемого электро-радиокомпонента. Также, необходимо отметить, что с увеличением температуры эксплуатации конденсатора (при постоянных других дестабилизирующих факторах) еще больше увеличиваются границы половины поля допуска δС
.
|
