Контрольная работа: Расчет рамы скрепера

Название: Расчет рамы скрепера
Раздел: Рефераты по транспорту
Тип: контрольная работа

1. Исходные данные

Скрепер самоходный, тягач БелАз-531

G_T = 192 кН	h = 0,2 м
G_C = 290 кН	b₁ = 0,4 м
Т_Т = 60 кН	y₁ = 25°
М_КР = 0,86 кНм	b = 0,25 м
i = 420	l₁ = 1,65 м
r_C = 0,9 м	l₂ = 0,95 м
с = 0,7 м	l₃ = 0,4 м
d = 3,8 м	l_С = 3,0 м
е = 2,2 м	t = 0,8 м
m = 1,5 м	B = 2,9 м
n = 2,6 м	h₁ = 0,2 м
r = 3,4 м	h₂ = 0,7 м

Примечания:

h_T = r_c = 0,9 м

r = (d – n) + e = 3,8 – 2,6 +2,2 = 3,4 м

g = (d – n) + t = 3,8 – 2,6 + 0,8 = 2 м

L₁ = (n – b) + g = 2,6 – 0,25 + 2 = 4,35 м

a = (m + r) – g = 1,5 + 3,4 – 2 = 2,9 м

S = c + b = 0,7 + 0,25 = 0,95 м

2.Расчет рамы скрепера

Рама скрепера охватывает ковш с двух сторон и крепится к нему продольными балками. Передняя часть рамы опирается на прицепное устройство, которое размещено на седельно-сцепном устройстве тягача. Соединение рамы с ковшом шарнирное, шаровым шарниром. Переднее прицепное устройство имеет продольный и вертикальный шарниры, обеспечивающие возможность поворота тягача как в горизонтальной плоскости, так и в поперечной вертикальной плоскости.

Определение нагрузок, действующих на раму скрепера, начнем с анализа внешних сил, действующих на машину в целом. Для этого рассмотрим схему сил, действующих на самоходный скрепер с одноосным тягачом.Величина сил, действующих на скрепер, различна для каждого периода работы, поэтому назначают ряд расчетных положений, для которых определяют силы, действующие на конструкцию.Расчетным положением для проверки на прочность рамы, деталей ковша, сцепного устройства и ходовой части будет являться конец заполнения ковша. В этом расчетном положении на машину действуют следующие силы: сила тяжести тягача G_Т , сила тяги тягача Т_Р , толкающее усилие толкача Т_Т , силы сопротивления копанию Р₁ и Р₂ , вертикальные реакции на колесах R₁ и R₂ , силы сопротивления перекатыванию P_f ₁ и P_f ₂ .Величина и точка приложения силы тяжести тягача и скрепера с грунтом обычно заданы или находятся по общеизвестным правилам.Наибольшая возможная сила тяги определяется мощностью двигателя и условиями сцепления ведущего ходового устройства с грунтом. Расчетная сила тяги для самоходного скрепера равна:

Рис. 2.1 Схема сил действующих на скрепер

где - максимальная окружная сила колесных двигателей, кН,

- сила сопротивления качению ведущих колес скрепера, кН,

- коэффициент динамичности, .

Максимальная окружная сила:

где - максимальный крутящий момент на балу двигателя, кНм,

- общее передаточное число трансмиссии,

- КПД трансмиссии, ,

- радиус ведущих колес, м.

кН.

Силу сопротивления качению ведущих колес определим по формуле:

где - общий вес машины с грунтом, .

кН.

Расчетная сила тяги:

кН.

Силы сопротивления копанию, приложенные на режущей кромке ковша, состоят из касательной силы и нормальной силы (боковая сила при нормальных условиях работы не возникает).

Касательная сила может быть определена из условия тягового баланса скрепера в предположении, что призма волочения отсутствует, и, следовательно, на ее перемещение работа не затрачивается. Сопротивление перемещению скрепера, как тележки:

кН,

кН.

Нормальная сила в конце наполнения и при выглублении направлена вниз, а ее величина определяется по формуле:

При выглублении ,

кН.

Рисунок 2.2 – Схема сил, действующих на тягач скрепера

Вертикальные реакции на передних и задних колесах и определим из уравнений моментов всех сил относительно точек А и В (Рисунок 2.2). При определении и моментами сил и можно пренебречь ввиду их малости.

Проверка:

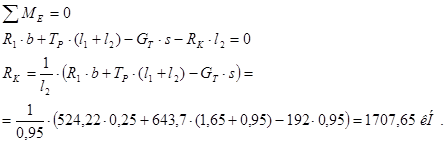

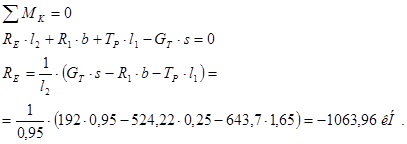

Далее определим силы, действующие непосредственно на раму. Для этого рассмотрим равновесие одного тягача. Влияние отброшенного скрепера заменим реакциями , , , действующими на тягач в седельно-сцепном устройстве. Для определения реакций и составим уравнения моментов относительно точек Е и К. Реакцию находим из суммы проекций всех сил на ось z.

кН.

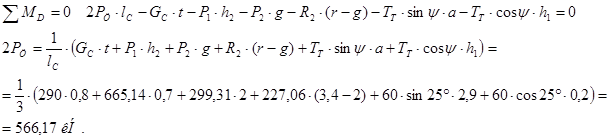

Кроме усилий в седельно-сцепном устройстве, на раму действуют нагрузки от механизма подъема и опускания ковша. Для определения усилий в механизме подъема рассмотрим равновесие ковша (Рисунок 2.3). Из суммы моментов относительно точки Д (точки крепления рамы к ковшу) находим неизвестное усилие 2Р_Ц :

Рисунок 2.3 – Схема сил, действующих на ковш скрепера

Рисунок 2.4 – Расчетная схема рамы скрепера

На рисунке 2.4 показана расчетная схема рамы скрепера.

Неизвестными усилиями являются составляющие реакций в опорах А и В. Учитывая, что одно из уравнений статики уже использовано для определения , для отыскания шести неизвестных имеется лишь пять уравнений, т.е система один раз статически неопределима. Учитывая симметрию приложения нагрузки, симметрию рамы и соотношение , найдем , составляя уравнение моментов относительно оси или , проектируя все силы на вертикаль, находим . На реакции и оказывают влияние только усилия, лежащие в плоскости рамы.

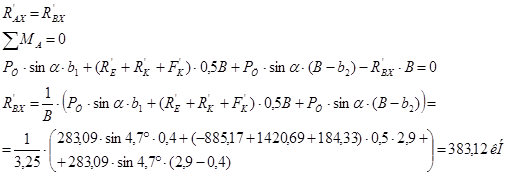

Для определения реакций и воспользуемся плоской расчетной схемой, изображенной на рисунке 2.5.

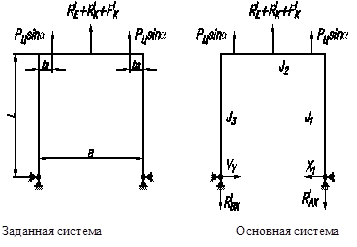

Рисунок 2.5 – Схемы к расчету рамы скрепера

В этой схеме:

Основная схема показана на рисунке 2.5 справа.

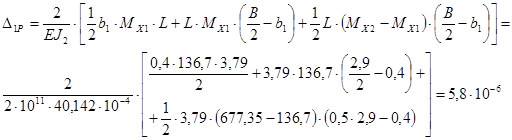

Неизвестное усилие определяем из канонического уравнения

Для решения этого уравнения определим все усилия и реакции, действующие на раму.

Строим эпюры от единичной и общей нагрузки.

L = 3,79 м – определено графически.

3. Подбор сечения рамы скрепера

Для самоходного скрепера на базе тягача БелАЗ-531 задаемся сечениями рамы

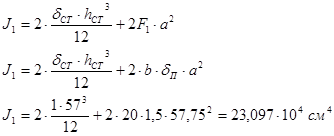

Определяем момент инерции для коробчатого сечения

Определим моменты инерции для трубы с мм.

Далее находим неизвестное усилие из уравнения

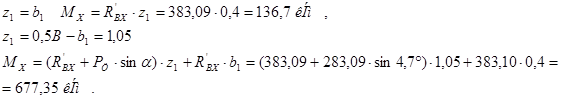

Таким образом, определены все усилия и реакции действующие на раму скрепера, что позволит найти напряжения во всех опасных сечениях. Для этого построим эпюры изгибающих моментов в вертикальной и боковой плоскости, эпюры крутящих моментов и эпюры нормальных нагрузок.

Действию крутящего момента подвержена поперечная балка. При построении эпюры нормальных усилий проектируем действующие нагрузки на направление участка рамы.
