Лабораторная работа: Изучение электрических свойств p-n перехода

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

БАШКИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Математический факультет

Лабораторная работа №5

Изучение электрических свойств p - n перехода

Выполнила: студентка гр. 47а

Нигматьянова В. Д.

Проверила:

Сагдаткиреева М. Б.

Уфа – 2010

Изучение свойств p - n перехода

Приборы и принадлежности: измерительное устройство, объекты исследования (диоды).

Цель работы: 1) Изучение свойств p-n перехода.

2)Получение вольтамперной характеристики.

3)Получение вольтфарадной характеристики.

4)Определение концентрации примеси.

Краткая теория.

Полупроводники могут иметь два типа примесной проводимости: электронную (n-тип), обусловленную донорными примесями, и дырочную (p-тип), обусловленную акцепторными примесями. В n-полупроводнике основные носители заряда – электроны, а в p-полупроводнике-дырки. Кроме основных носителей заряда в каждом веществе в значительно меньшем количестве содержатся и неосновные носители заряда противоположного знака. Они возникают за счет разрушения ковалентных связей.

Граница соприкосновения двух полупроводников, один из которых имеет электронную, а другой – дырочную проводимость, называется p-n переходом. Практически p-nпереход создается не механическим контактом двух полупроводников, а внесением донорных и акцепторных примесей в различные части чистого полупроводника. Эти переходы являются основной большинства современных полупроводниковых приборов.

По своему характеру p-n переходы бывают резкие и плавные, симметричные и несимметричные. В резких p-n переходах концентрация доноров и акцепторов меняются скачкообразно на границе раздела. В симметричных p-n переходах концентрация основных носителей по обе стороны перехода равны, в несимметричных – резко различаются.

Рассмотрим резкий p-n переход (рис 1), в котором концентрация дозорной N_D и акцепторной N_A примесной изменяются скачком на границе раздела. Будем считать, что переход является несимметричным, например N_A >N_D . Обозначим концентрацию основных носителей в p-nобласти через p_p , в n- области через n_n , а концентрацию неосновных носителей соответственно через n_p и p_n соответственно. При комнатной температуре обычно все примесные уровни ионизованы, тогда справедливо p_p =N_A и n_n =N_D .

а)

б)

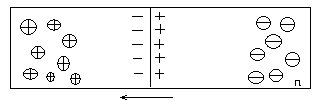

Рис 1. Структура p-n перехода (а), распределение примесной (б)

В состоянии термодинамическое равновесия концентрации основных и неосновных носителей связаны законом действующих масс:

(1)

где - концентрация собственных носителей тока.

Электроны из n-области, где их концентрация выше будут диффундировать в p-область. Диффузия дырок будет происходить в обратном направлении. За счет ухода дырок в слое p- области, примыкающем к границе раздела появится отрицательный объёмный заряд, обусловленный некомпенсированными отрицательными ионами акцепторной примеси. Аналогично диффузия электронов из n- и p- область будет сопровождаться образованием положительного заряда ионами донорной примеси в n-области. Наличие заряда в приконтактной облети вызывает появление электрического поля. Следовательного, на границе раздела имеется разность потенциалов , называемая контактной. Это поле называется дрейфовый ток неосновных носителей, направленный противоположно диффузионному току. При равновесии дифузинный и дрейфовый токи раны друг другу по величине. Физическим условием равновесия p-n перехода являются постоянство уровня Ферми для системы.

Уровнем Ферми называется энергия уровня, отделяющего занятые уровни от свободных. Среднее число электронов на уровне с энергией E определяется формулой квантого распределения Ферми-Дирака

(2)

Следовательно уровень Ферми можно определить как уровень, вероятность заполнения которого равна 1/2.

Энергетическая диаграмма p-n перехода в условиях равновесия приведена на рис 2.

Рис 2. Энергетическая диаграммы p-n перехода в условиях равновесия.

Величина контактной разности потенциалов на переходе будет равна

где e- заряд электрона.

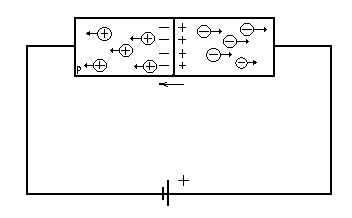

Рис 3. Запирающее включение внешнего поля.

Высота потенциального барьера p-n перехода определяется отношением концентраций однотипных носителей на границах перехода и тем выше, чем сильнее легированы полупроводники. Ее максимальное значение определяется шириной запрещенной зоны полупроводникив

(4)

Если приложить к полупроводнику внешнее поле, направление которого совпадает с полем контактного слоя, основные носители тока уходят от границы p-n перехода. В результате запирающий слой расширяется и его сопротивление возрастает. Ток в полупроводике создается за счет неосновных носителей и практически отсутствуют Такое включение называется обратным или запирающим(Рис.3).

Если внешнее поле направлено в противоположную сторону, то оно вызывает движение носителей навстречу друг другу к границе прехеода. В этой области они рекомендуют, ширина контактного слоя и его сопротивление уменьшается. В цепи возникает прямой ток, созданный основными носителями.

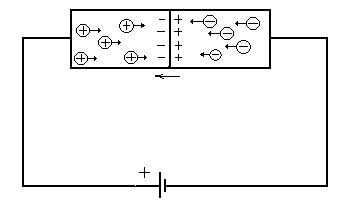

Рис.4. прямое включение p-n перехода

Ширина p-n перехода при приложенном внешнем поле описывается выражением

, (5)

где V>0 соответствует прямому включению, а V<0 – обратному. Отсюда следует, что при прямом включении ширина перехода уменьшается, а при обратном – увеличивается.

Таким образом, p-nпереход обладает односторонней проводимостью. В прямом включении сила тока быстро возрастает с ростом напряжения носителями и резко возрастает при электрическом пробое.

На Рис.6 представлена вольтамперная характеристика (ВАХ) p-n- перехода.

Рис6 Вольтамперная характеристика p-n перехода

Когда к n-облети присоединяют положительный полюс источника, p-n переход пропускают только малый ток неосновных носителей. Лишь при очень большом напряжении сила тока резко возрастает, что обусловлено электрическим пробоем перехода(обратное направление, левая ветвь ВАХ).

При включении в цепь переменного тока p-n переходы действуют как выпрямители.

Устройство в цепь пременного тока p-n переход, называется полупроводниковым(кристаллическим) диодом. Условное обозначение полупроводникового диода(рис 7).

Рис7 Условное обозначение полупроводникового диода

Простейшие схемы выпрямления переменного тока показаны на рис8. Им соответсвует графики зависимости (силы тока через нагрузку R от времени) на рис9.

Рис8. Схемы простейших выпрямителей на полупроводниковых диодах

Вследствии односторонней проводимости полупроводникового диода ток в нагрузочном сопротивлении R(Рис8 а) протекает только в те полупериоды, когда p-n переход работает в пропускном направлении.

Для уменьшения пульсации в схему на рис8б включен сглаживающтй фильтр, представляющий собой конденсатор емкостью С, включен параллельно нагрузке R.

От приложенного напряжения зависит не только проводимостью но и электрическая емкость p-n перехода.

Для барьерной емкости резкого симметричного p-n перехода имеем:

Для резкого несимметричного перехода при N_A >>N_D

На рис 10 приведена зависимость от напряжения (вольтфарадная характеристика) для резкого p-n перехода. При V>0 емкость резко возрастает, однако в этом случае расчеты барьерной емкости, проведенные для объединенного перехода, не совсем адекватны.

Рис 10 Вольтфарадная характеристика p-n перехода.

Рис11 Определение концентрации примесей по вольтфарадной характеристике.

По характеру зависимости C=f(V) на основе выражения10 можно судить также о распределении примесей на p-n переходе.

(11)

Ход работы

Схема КД 521.

Значения напряжения и тока для прямого режима.

N	U, B	A,mkA
1	0.35	0.001	1.641	2.692
2	0,40	0.014	1.628	1.276
3	0.45	0.047	1.595	2.544
4	0.50	0.151	1.491	2.223
5	0.55	0.412	1.230	1.512
6	0.60	1.370	0.272	0.074
7	0.65	2.870	1.228	1.507
8	0.70	8.260	6.610	43.790
	1.642	6.952

По полученным данным построили вольтамперную характеристику диода, используя программу EXCEL из MicrosoftOffice.

Построим линию тренда для прямой ветви ВАХ и получим уравнение этой линии для всех типов диодов.

; =0.124

Схема КД 226.

N	U, B	A,mkA

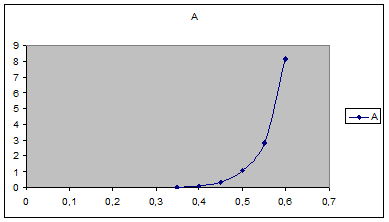

1	0.35	0.023	2.051	4.210
2	0,40	0.090	1.984	2.936
3	0.45	0.306	1.768	3.125
4	0.50	1.060	1.014	1.028
5	0.55	2.820	0.745	0.555
6	0.60	8.150	6.075	36.905
	2.075	8.126

Линия тренда.

; =0.271.

=12.56;

Схема ПД.

N	U, B	A,mkA

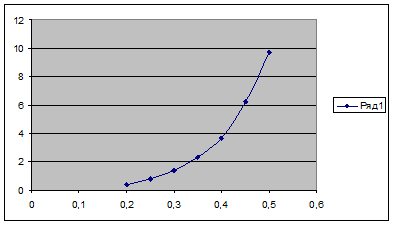

1	0.20	0.392	1.202	1.444
2	0,25	0.791	0.803	0.645
3	0.30	1.400	0.194	0.037
4	0.35	2.330	0.736	0.541
5	0.40	3.660	2.066	4.268
6	0.45	6.250	4.656	21.678
7	0.50	9.740	8.145	66.341
	1.594	13.472

Линия тренда

; =0.320

Вывод: Полученные ВАХ наглядно показывают что p-n переход обладает односторонней проводимостью. В прямом включении сила тока быстро возрастает с ростом напряжения.

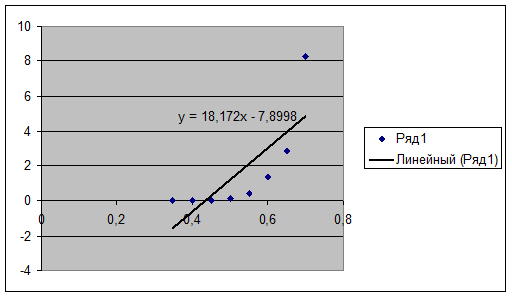

Для КД 521 линия тренда имеет уравнение y = 18,172x - 7,8998.

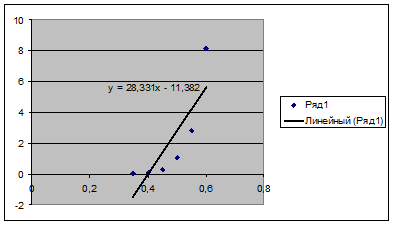

Для КД 226 линия тренда имеет уравнение y = 28,331x - 11,382

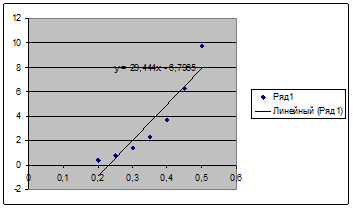

Для ПД линия тренда имеет уравнение y = 29,444x - 6,7965
