Лабораторная работа 1 "Испытание генератора переменного тока"
Цель работы:
-приобретение практических навыков по испытанию генератора переменного тока.
Задачи работы:
-ознакомиться с особенностями устройства лабораторной установки;
-изучить методику экспериментального определения токоскоростной характеристики;
-провести испытания, обработать результаты измерений, оформить отчет.
Оборудование
Испытания генератора переменного тока 2 выполняются в лабораторных условиях с использованием основных элементов системы электроснабжения: выпрямительного блока, аккумулятора. Лабораторная установка оборудована электрическим нагружающим приводом 1 с ручным управлением. С помощью устройств 3, 4, 5 и 6 для измерения и регистрации показаний определяют ток возбуждения Iв
, ток нагрузки Iг
, напряжение Uг
и число оборотов nр
генератора. Значение тока возбуждения и тока нагрузки регулируют переменными сопротивлениями 7 и 8.
Рис. 1. Схема лабораторной установки для испытания генератора переменного тока: 1 – нагружающий привод; 2 – объект испытаний; 3, 4, 5 и 6 – устройства для снятия и регистрации показаний, 7 и 8 – переменные сопротивления.
Результаты измерения и вычисления
| Iв
, А |
S, А |
U1
, В |
U, В |
nг
, об/мин |
| 1.3 |
13 |
19.5 |
2.99 |
550 |
| 1 |
18 |
27 |
2.3 |
750 |
| 0,9 |
15 |
22.5 |
2.07 |
850 |
| 0,8 |
12 |
18 |
1.84 |
1000 |
| 0,7 |
10 |
15 |
1.61 |
1250 |
| 0,6 |
7 |
10.7 |
1.38 |
1450 |
| 0,5 |
4 |
6 |
1.15 |
1650 |
| 0,5 |
2 |
3 |
1.15 |
1800 |
| 0.4 |
2 |
3 |
0.92 |
2250 |
| Объект испытания: Классика |
Рис. 2. Выходная характеристика генератора переменного тока
Лабораторная работа 2 "Испытание регулятора напряжения"
Цель работы:
-приобретение практических навыков по испытанию регулятора напряжения.
Задачи работы:
-ознакомиться с особенностями устройства лабораторной установки;
-изучить методику экспериментального получения регулировочной характеристики;
-провести испытание, обработать результаты измерений, оформить отчет.
Оборудование
Испытания регулятора напряжения 2 выполняют в лабораторных условиях с использованием основных элементов системы электроснабжения: генератора переменного тока, выпрямительного блока, аккумулятора (рис. 1). Лабораторная установка оборудована электрическим нагружающим приводом 1 с ручным управлением. С помощью устройств 3, 4, 5 и 6 для измерения и регистрации показаний определяют ток возбуждения Iв
, ток нагрузки Iг
, напряжение Uг
и число оборотов nр
генератора.
Рис. 1. Схема лабораторной установки для испытания регулятора напряжения: 1 – нагружающий привод; 2 – объект испытаний; 3, 4, 5 и 6 – устройства для снятия и регистрации показаний.
Результаты измерения и вычисления
| Iв
, А |
Uг
, В |
nр
, об/мин |
| 0,8 |
16 |
2600 |
| 1,0 |
16 |
2300 |
| 1,6 |
16 |
2000 |
| 2,0 |
14 |
1700 |
| 1,5 |
11 |
1400 |
| 1,4 |
11 |
1100 |
| Объект испытания: А-308 |
Рис. 2. Выходная характеристика регулятора напряжения
Лабораторная работа 3 "Испытание стартерного электродвигателя"
Цель работы:
-приобретение практических навыков по испытанию стартерного электродвигателя.
Задачи работы:
-ознакомиться с особенностями лабораторной установки;
-изучить методику экспериментального определения электромеханической характеристики;
-провести испытание, обработать результаты измерений, оформить отчет.
Оборудование
Испытание стартерного электродвигателя 2 выполняются в лабораторных условиях с использованием основных элементов системы электростартерного пуска: аккумуляторной батареи, тягового реле, приводного механизма, редуктора приводного механизма (рис. 1). Лабораторная установка оборудована нагружающим барабанным тормозным механизмом 1 с ручным управлением. С помощью устройств 3, 4, 5 и 6 определяют ток якоря Iс
, момент сопротивления повороту вала нагружающего механизма Мд
, напряжение Uс
подводимое к стартеру и число оборотов вала электродвигателя nc
.
Рис. 1. Схема лабораторной установки для испытания стартерного электродвигателя: 1 – нагружающий механизм; 2 – объект испытаний; 3, 4, 5 и 6 – устройства для снятия и регистрации показаний.
Результаты измерений и вычислений
| Ic
, A |
Uc
, B |
Mд
, Н·м |
nc
,об/мин |
Мс
= Мд
·up
/ηp
, Н·м |
Рс
= Mc
·nc
/9,55,кВт |
Рэл
=Ic
·Uc
, Вт |
η=Рс
/Рэл
|
| 35 |
10,0 |
0 |
7500 |
0 |
0 |
350 |
0 |
| 50 |
9,0 |
10 |
5200 |
127,11 |
69,212 |
450 |
153,81 |
| 55 |
8,7 |
20 |
4300 |
254,22 |
114,467 |
478,5 |
239,22 |
| 80 |
7,4 |
35 |
2500 |
444,89 |
116,463 |
592 |
196,73 |
| 120 |
7,0 |
70 |
800 |
889,78 |
74,536 |
840 |
88,73 |
| 130 |
6,0 |
85 |
200 |
1080,44 |
22,627 |
780 |
29,01 |
| 140 |
5,1 |
100 |
0 |
1271,11 |
0 |
714 |
0 |
| Объект испытания: |
up
=11,44; ηp
=0,9
Рис. 2 Характеристика стартерного электродвигателя (электромеханическая)
Лабораторная работа 4 "Испытания катушки зажигания"
Цель работы:
-приобретение практических навыков по испытанию катушки зажигания.
Задачи работы:
-ознакомиться с особенностями лабораторной установки;
-изучить методику экспериментального определения рабочей характеристики;
-провести испытания, обработать результаты измерений, оформить отчет.
Оборудование
Испытания катушки зажигания 2 выполняются в лабораторных условиях с использованием основных приборов классической системы зажигания: прерывателя, конденсатора, добавочного сопротивления, аккумулятора (рис. 1). Лабораторная установка оборудована электрическим нагружающим приводом 1 с ручным управлением. С помощью устройств 3, 4 и 5 определяют: число n оборотов вала прерывателя, ток разрыва Ip
, искровой промежуток S.
Рис. 1. Схема лабораторной установки для испытания системы зажигания: 1 – нагружающий привод; 2 – объект испытаний; 3, 4 и 5 – устройства для снятия и регистрации показаний.
Транзисторная система
| n, об/мин |
Ip
, A |
S, мм |
U2m
=S·1,5, кВ |
U1m
=Ip
·Rw1
, B |
tз
=[αз
/(αз
+αр
)]·[60/(n·Z)], c |
| 525 |
0,3 |
14 |
21 |
0,21 |
34,13 |
| 700 |
0,7 |
13 |
19,5 |
0,49 |
45,50 |
| 900 |
0,6 |
14 |
21 |
0,42 |
58,50 |
| 1150 |
0,5 |
13 |
19,5 |
0,35 |
74,75 |
| 1500 |
0,4 |
12 |
18 |
0,28 |
97,50 |
| 3100 |
0,4 |
7 |
10,5 |
0,28 |
201,50 |
| 3500 |
0,3 |
4 |
6 |
0,21 |
227,50 |
| Объект испытания: |
αз
=39º; αр
=21º; Z=6; Rw1
=0,7.
Рис. 2 Характеристика транзисторной системы
Контактная система
| n, об/мин |
Ip
, A |
S, мм |
U2m
=S·1,5, кВ |
U1m
=Ip
·Rw1
, B |
tз
=[αз
/(αз
+αр
)]·[60/(n·Z)], c |
| 550 |
0,3/1,6 |
12 |
19,2 |
3,68 |
35,75 |
| 750 |
0,22/1,5 |
21 |
31,5 |
3,45 |
48,75 |
| 900 |
0,18/1,4 |
21 |
29,4 |
3,22 |
58,50 |
| 1000 |
0,2/1,4 |
21 |
29,4 |
3,22 |
65,00 |
| 1150 |
0,16/1,25 |
20 |
25 |
2,875 |
74,75 |
| 1300 |
0,14/1,2 |
20 |
24 |
2,76 |
84,50 |
| 1500 |
0,12/1,2 |
19 |
22,8 |
2,76 |
97,50 |
| 1700 |
0,1/1,1 |
18 |
19,8 |
2,53 |
110,50 |
| 1900 |
0,09/1,0 |
17 |
17 |
2,3 |
123,50 |
| 2100 |
0,08/1,0 |
16 |
16 |
2,3 |
136,50 |
| Объект испытания: |
αз
=39º; αр
=21º; Z=6; Rw1
=2,3.

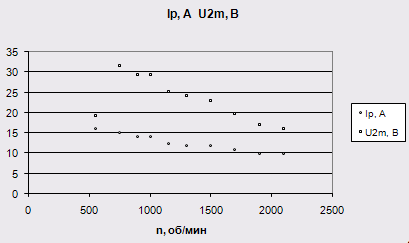

Рис. 3 Характеристика контактной системы
Лабораторная работа 5 "Испытание регулятора момента зажигания"
Цель работы:
-приобретение практических навыков по испытанию регулятора момента зажигания.
Задачи работы:
-ознакомиться с особенностями лабораторной установки;
-изучить методику экспериментального определения выходной характеристики;
-провести испытания, обработать результаты измерений, оформить отчет.
Оборудование
Испытания механического регулятора угла зажигания 2 выполняются в лабораторных условиях с использованием основных аппаратов классической системы зажигания: прерывателя, конденсатора, добавочного сопротивления, катушки зажигания, аккумулятора (рис. 1). Лабораторная установка оборудована электрическим нагружающим приводом 1 и вакуумным насосом 6 с ручным управлением. С помощью устройств 3, 4 и 5 определяют: число n оборотов вала прерывателя, угол φ смещения, разряжение Δp.
Рис. 1. Схема лабораторной установки для испытания регулятора момента зажигания: 1 – нагружающий привод; 2 – объект испытаний; 3, 4 и 5 – устройства для снятия и регистрации показаний.
| φ, град |
n, об/мин |
| 0 |
600 |
| 4 |
750 |
| 5 |
1000 |
| 6 |
1150 |
| 7 |
1300 |
| 8 |
1450 |
| 8 |
1650 |
| 8 |
1750 |
| 8 |
1900 |
| 9 |
2100 |
| 10 |
2450 |
| 10 |
2600 |
| Объект испытания: центробежный регулятор |

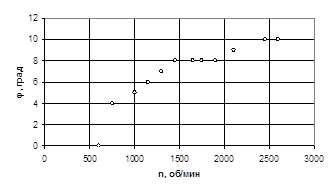

Рис. 2 Выходная характеристика центробежного регулятора
| φ, град |
Δp, мм.рт.ст. |
| 1 |
710 |
| 1 |
660 |
| 1 |
610 |
| 3 |
560 |
| 6 |
510 |
| 8 |
460 |
| 10 |
410 |
| 10 |
360 |
| Объект испытания: вакуумный регулятор |

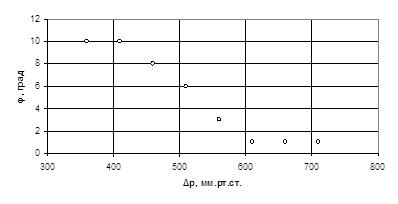

Рис. 3 Выходная характеристика вакуумного регулятора
|
