Задача 1. Расчет общего освещения рабочего помещения

Рассчитать общее электрическое освещение заданного помещения методом использования светового потока . Размеры помещения a1 – длина помещения; b1 – ширина помещения; h1 – высота помещения, высота расположения светильников над уровнем рабочей поверхности hсв1 . Минимальная освещенность Ен1 определяется на основании заданного разряда зрительной работы Р. Коэффициенты отражения потолка, стен и пола соответственно спт ; сст ; сп

В соответствии с условиями внутренней среды и характеристикой зрительной работы выбрать светильники и разместить их на плане помещения.

Определить необходимое количество светильников, мощность одной лампы и всей осветительной установки.

Исходные данные для расчета приведены в таблице Б.9.

Тип помещения a1 , м b1 , м h1 , м hсв1 , м Р спт ; сст ; сп
13 Аккумуляторный цех 8 8 4 2 0,5;0,3;0,1

Таблица Б. 9

Исходные данные для решения задач 1 и 3

Решение:

Определим расстояние L 1 от стены до первого ряда светильников:

L1 = (0,4…0,5)Lсв = 0,5Lсв = 0,5·2 ≈1 м


Расстояние между крайними рядами светильников по ширине помещения

L2 = b1 – 2·L1 = 8 – 2·1 = 6 м

Число рядов светильников, которые можно расположить между крайними рядами по ширине помещения

nсв.ш =(L2 /Lсв ) – 1= (6/2) – 1=2

Общее число рядов светильников по ширине

nсв .ш.о =nсв +2 =2+2=4

Расстояние между крайними рядами светильников по длине помещения

L3 = a1 – 2 ·L1 = 8 – 2·1 = 6 м

Число рядов светильников, которые можно расположить между крайними рядами по длине помещения

nсв =(L3 /Lсв ) – 1= (6/2) – 1=2

Общее число рядов светильников по длине

nсв .д.о =nсв +2= 2+2=4

Общее число устанавливаемых в помещении светильников


nсв = nсв .д.о · nсв .ш.о. = 4·4=16

Рис.1 План помещения с размещением светильников

Показатель формы помещения

ц=(a1 ·b1 )/(hсв1 ·(a1 +b1 ))=(8·8)/(2·(8+8))=2

ц=2

Коэффициент неравномерности освещенности Z примем равным Z = 1,15 (таб. Б.3)

Для светильника типа ЛБ

зи = 0,55

Кз =1,6

Минимальную освещенность Е min

Еmin =200 Лк

Световой поток одного светильника

Fсв = Еmin ·Кз ·Z·Sп /(nсв ·зи )=200·1,6·1,15·64/(16·0,55)=2676 Лм

По таб. Б.4 выберем люминесцентные лампы марки ЛБ40-4 со световым потоком Fл =2580 Лм по одной лампе на светильник, и тогда Fсв = 2580 Лм , что укладывается в 10% отклонение от нормы.

Мощность одной лампы

Pл =40 Вт

Мощность всей осветительной установки

Pоу =Pсв · nсв =40·16=640 Вт

Ответ: nсв =16; Pл =40 Вт; Pоу =640 Вт

Задача 2. Расчет местного освещения рабочей поверхности

Рассчитать местное электрическое освещение рабочей поверхности точечным методом . Поверхность расположена горизонтально. Размеры поверхности a2 – длина; b2 – ширина, высота расположения светильников над уровнем рабочей поверхности hсв2 , количество светильников n2 . Минимальная освещенность Ен2 определяется на основании заданного разряда зрительной работы Р.

Определить мощность одной лампы и всей осветительной установки в целом.

Исходные данные для расчета приведены в таблице Б.10.

Таблица Б. 10

Исходные данные для решения задачи 2

№ вар Тип помещения a2 , м b2 , м hсв2 , м Р n2
13 Аккумуляторный цех 1 0,8 1 1

Решение:

Расстояние между светильниками примем равным Lсв =1м

Расстояние L 1 от стены до первого ряда светильников по ширине примем равным L 1 =0,4 м

РасстояниеL 2 от стены до первого ряда светильников по длине примем равным L 2 =0,5 м

Рис.2. План помещения с размещением светильников

Выберем на плане помещения точки А и Б , в которых, предположительно, освещенность может быть наименьшей:

Рис.3. К выбору точек А и Б

Рассчитаем расстояния от светильников до точки А :

LА =

Рассчитаем расстояния от светильников до точки Б:


LБ =0,5м

По рис. 3.6 определим суммарную условную освещенность от двух светильников в точках А и Б:

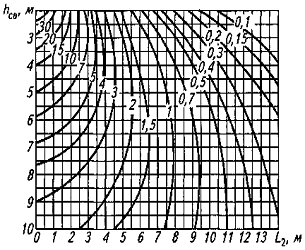

Рисунок 3.6 Пространственные изолюксы условной горизонтальной освещенности

Так как , то дальнейшие расчеты производим для точки А

Коэффициент запаса Кз =1,6 (таб. 3.2)

Минимальную освещенность Е min

Еmin =200 Лк

Коэффициент добавочной освещенности м примем равным м=1,05

Световой поток одного светильника


Fсв = 1000·Еmin ·Кз /( Уе·м)=1000·200·1,6/(40·1,05)=761,9 Лм

По таб. Б.4 выберем люминесцентные лампы марки ЛБ 15 со световым потоком Fл =800 Лм по одной лампе на светильник, и тогда Fсв =800 Лм , что укладывается в 10% отклонение от нормы.

Мощность одной лампыP л =15 Вт

Мощность всей осветительной установки

Pоу =Pл · nсв =1·15·1=15 Вт

Ответ:Pл =15 Вт; Pоу =15 Вт

Задача 3. Проверка расчета общего освещения рабочего помещения и выбор проводки осветительной сети

Проверить расчет общего электрического освещения, выполненного в задаче 1 методом удельной мощности .

Определить необходимое сечение проводников осветительной сети по нагреву и проверить их по допустимой потере напряжения. В качестве расстояния до наиболее удаленного осветительного приемника принять длину помещения a1 .

Исходные данные для расчета приведены в таблице Б.9.

Таблица Б.9

Исходные данные для решения задач 1 и 3

Тип помещения a1 , м b1 , м h1 , м hсв1 , м Р спт ; сст ; сп
13 Аккумуляторный цех 8 8 4 2 0,5;0,3;0,1

Решение:

По таблице Б,7 приложения определим удельную мощность общего равномерного освещения светильниками с ЛЛ типа ЛД65 (берем для лампы ЛТБ80):

min =200 Лк, КПД=100%)

Так как (12,63Вт/м2 >3,6Вт/м2 ) , то расчет выполнен правильно

Ток осветительной установки

По таблице 1.3.5 ПУЭ РК выберем алюминиевые токопроводящие жилы сечением 2 мм2 с допустимым током 18 А

Сопротивление проводов

Падение напряжения

меньше допустимого (2,5%), следовательно, проводники удовлетворяют этому условию.

Список литературы

1. Кнорринг Г.М., Фадин И.М., Сидоров В.Н. Справочная книга для проектирования электрического освещения – СПб.: Энергоатомиздат, 1992.

2. СНиП РК 2.04-05-2002. Естественное и искусственное освещение.

3. ПУЭ РК.
