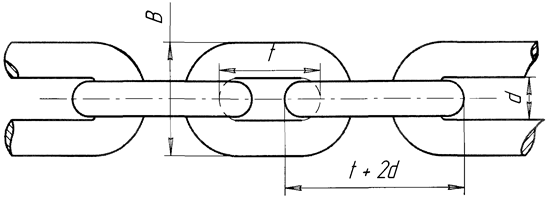

Федеральное агентство по образованию ГОУ ВПО БрГУ Кафедра СДМ и О Лабораторная работа №8 Гибкие тяговые органы Выполнил: ст. группы СДМ 03-1 Перминов М.В. Проверил: преподаватель Кулаков А.Ю. Братск 2006 Цель работы: Изучить назначение, разновидности, устройство, а также основы расчёта гибких тяговых органов, применяемых в грузоподъёмных машинах. По заданной схеме полиспаста и грузоподъёмности крана, а также режиму работы подобрать канат. Цепи Грузовые цепи бывают двух видов, различаемых по конструкции и методу их производства. Грузовые сварные цепи, имеющие звенья овальной формы (рис. 1.), изготовляют из круглой горячеканатной стали (ГОСТ 2590-57) Ст. 2 и Ст. 3 с помощью сварки. Цепи диаметром менее 5 мм изготовляют из круглой качественной калиброванной холоднотянутой стали (ГОСТ 7417-57). Основные размеры цепи: шаг tравный большей оси внутреннего овала, диаметр заготовки звена dи ширина звена В (см. рис. 1). Сварные цепи по степени точности могут быть калиброванными и некалиброванными. Цепи этой группы применяют при работе, когда скорость подъёма груза не превышает / м/сек, в качестве: чал очных приспособлений для подвешивания грузов к грузозахватным узлам, основных подъёмных органов для талей, тельферов, лебёдок и кранов с ручным приводом. После завершения монтажа сварные цепи испытывают под нагрузкой, составляющей половину разрывной (см. табл. 1). Цепи стандартизованы по ГОСТ 2319-55, причём диаметр заготовки звена некалиброванных цепей принят в пределах от 2 до 60 мм; в качестве грузовых применяют цепи диаметром от 5 мм и выше. Разрывная нагрузка Fрот 0,64 до 136 Т. Таблица 1
Калиброванные цепи имеют диаметр заготовки звена от 5 до 40 мм и выдерживают разрушающую нагрузку 0,64 до 60,6 Т. Сварные цепи имеют своим преимуществом гибкость и способность обеспечивать работу с блоками и барабанами малых диаметров; цепи просты и дешевы в производстве. К недостаткам сварных цепей относят: большой собственный вес, малые допускаемые скорости, значительный износ и чувствительность к перегрузкам. РАСЧЁТ СВАРНЫХ ЦЕПЕЙ Цепи рассчитывают на растяжение с пониженными допускаемыми напряжениями, так как внутренние напряжения в звеньях считают статически неопределимыми; кроме того, при работе цепей возникают добавочные напряжения изгиба при охвате цепями барабанов или блоков. Поэтому расчётная формула учитывает не напряжения, а нагрузки (силы): (1) где: Fp - разрушающая нагрузка; Fmax - наибольшая допускаемая нагрузка; пц - запас прочности при растяжении. При определении Fmaxразрушающую нагрузку Fpпринимают по ГОСТ 2319-55 (см. табл. 1). Величину запаса прочности пц принимают в зависимости от следующих факторов: - при ручном приводе и некалиброванных цепях nц=3, - при калиброванных цепях nц= 4, - при машинном приводе и калиброванных цепях nц= 6, - при некалиброванных цепях nц= 8. - при использовании сварных цепей для подвешивания груза к крюку или траверсе принимают nц= 6. ПЛАСТИНЧАТЫЕ ШАРНИРНЫЕ ГРУЗОВЫЕ ЦЕПИ Эти цепи применяют при скорости не свыше V= 1,5 м/сек. Конструкция цепей имеет сходство с ранее рассмотренными приводными цепями. Цепи состоят из пластин 1, которые шарнирно соединены между собой круглыми валиками 2 (рис. 2). Число пластин зависит от нагрузки на цепь и может быть в пределах от 2 до 12. Пластины удерживают на цапфах валиков, которые расклёпаны на концах; применяют и другие способы фиксирования пластин на цапфах, в том числе шплинты с шайбами или без них (рис. 2 а, б). Пластинчатые цепи используют в качестве подъёмных органов для ручных талей. При наличии машинных приводов эти цепи применяют для машин большой грузоподъёмности. К недостаткам пластинчатых цепей следует отнести недопустимость усилий, направленных под углом к плоскости вращения звеньев: так как это вызывает значительные напряжения изгиба в пластинах и может привести к поломке валиков. Эти цепи весьма чувствительны к пыли и грязи, ускоряющим абразивный износ, поэтому применение пластинчатых цепей в открытых грузоподъёмных машинах не рекомендуется.Пластинчатые грузовые цепи стандартизированы (ГОСТ 191-25).Расчёт пластинчатых цепей ведут на растяжение по формуле (1), причём запас прочности nц, при скорости не свыше 1 м/сек, принимают nц= 6, при скорости 1-1,5 м/сек - nц=8. Стальные проволочные канаты В грузоподъемных устройствах и машинах чаще всего используют стальные проволочные канаты (тросы). Пеньковые и хлопкобумажные канаты, имеющие низкие механические качества, используют лишь в подъёмных устройствах с ручным приводом; основное же их значение - это различные чалочные приспособления для крепления грузов к захватным узлам; эти канаты имеют стандарт (ГОСТ 483-55); по правилам Госгортехнадзора запас прочности для пеньковых и хлопкобумажных канатов принимают не менее n=10-12. Стальные канаты конструктивно различают по форме поперечного сечения, кратности и направления свивки, по типу и числу сердечников. Канаты имеют технические характеристики, регламентированные ГОСТ 3062-55 до 3098-55 и 2688-55. Технические условия на стальные канаты даны в ГОСТ 3247-55. По назначению канаты разделены на 6 групп: 1. Поддерживающие — для расчалки мачт и труб, подвески кабелей, мостов и пр. 2. Привязные - для лесосплава, швартования, такелажных работ и для якорей. 3. Несущие - для кабель-кранов, подвесных канатных дорог. 4. Тяговые - для механической откатки, подвесных канатных дорог, для экскаваторов, дерриков. 5. Подъёмные — для ручных лебёдок, тельферов, лифтов, кранов, шахтных подъёмных машин, экскаваторов и дерриков и для видов подъёмных устройств. 6. Специальные - для электрификации, приборов, самолётов, нефтяных скважин и специального назначения. Стальные канаты делают из проволок диаметром от 0,2 до 4,5 мм с пределом прочности при растяжении 140-200 кг/мм2. В производстве канатов чаще всего применяют светлую проволоку без защитных антикоррозийных покрытий; однако для канатов, предназначенных для работы во влажных помещениях и под открытым небом, применяют оцинкованную проволоку; при этом наличие антикоррозийного покрытия снижает несущую способность каната примерно на 10% вследствие отпуска материала при оцинковке. Стальные канаты изготовляют на специальных машинах, где отдельные проволоки свивают в пряди или стренги, которые затем свивают в канат. Стренги свивают вокруг сердечника из пеньки, асбеста или более мягких проволок. Проволочный или асбестовый сердечники применяют в канатах, работающих в горячих цехах. Канаты с пеньковым сердечником, хотя и обладают меньшей прочностью, но более гибки и лучше противостоят износу, так как пеньковые сердечники впитывают в себя смазку и хорошо её удерживают при эксплуатации. Число проволок в каждой стренге (пряди) и число стренг в каждом канате может быть различным. Чаще всего встречаются шести - и девятипрядные канаты. На (рис. 4, а) показано сечение шестипрядного каната нормальной структуры из проволок одинакового диаметра; на (рис. 4, б) -однопрядный канат, в этом канате имеет место взаимное пересечение проволок смежных рядов (рис. 3, б); канат на (рис. 3, г) имеет так называемую крестовую свивку, которая распространена больше других (например, параллельной или комбинированной свивки). Если в заготовленных прядях все проволоки располагаются по левым винтовым линиям, то при изготовлении каната эти пряди можно свивать опять влево, т. е. в ту же сторону, такая свивка будет называться параллельной (рис. 3, в). В крестовой свивке направление свиваемых проволок в прядях является противоположным (рис. 3, г) направлению свивки самих прядей при образовании каната. Сравнительно с цепями стальные канаты имеют преимущества: меньший вес, бесшумность хода, большая надёжность в эксплуатации (так как ослабление каната может быть выявлено при появлении обрывов в отдельных наружных проволоках задолго до полного разрушения), дешевизна. К недостаткам стальных канатов следует отнести необходимость применения барабанов большого диаметра, чем диаметры звёздочек или барабанов для цепей, что в целом утяжеляет конструкцию и увеличивает её габарит. Отдельные выдержки из стандарта на стальные проволочные канаты приводим в табл. 2. Таблица 2 Выдержка из стандарта (ГОСТ 3070-55) для стальных канатов из групп тяговых и подъёмных.
* - Указано для канатов из проволок с расчетным пределом прочности кг/мм2 РАСЧЁТ СТАЛЬНЫХ КАНАТОВ При работе каната под растягивающей нагрузкой действие её на каждую проволоку, составляющую канат, весьма сложно и различно по своему характеру. Проволоки могут подвергаться растяжению, изгибу, сжатию и скручиванию; эти сложные напряжения зависят от многих причин, в том числе от диаметра и числа проволок, числа прядей, углов наклона проволок и самих прядей, конструкции и материала сердечников, качества изготовления, условий работы и других факторов. Следовательно, аналитически невозможно точное определение величины рабочего напряжения в канате вследствие чего выбор размера каната производят из условия, аналогично выбору цепей: , (2) где Fmax- наибольшее допускаемое растягивающее усилие; Fp - разрывающая сила (указывается в паспорте каната заводом-изготовителем, может быть принята по табл. 2); n - коэффициент запаса прочности каната (табл. 3). Срок службы каната зависит от числа перегибов и диаметров блоков или барабанов, которые он огибает. В данном случае большое значение имеет явление усталости материала каната, причём чем меньше диаметр барабана или блока, тем сильнее сказывается влияние усталости и быстрее наступает разрушение. Критическим размером диаметра D6 блока или барабана считают: D6 = 12dk (dk- диаметр каната); при меньших значениях D6 работа стального каната не допускается, так как канат в этом случае сильно деформируется и в короткое время изнашивается. Минимально допускаемый диаметр D6 блока или барабана должен быть больше на 40-50% критического размера. Из этих соображений срок службы канатов определяют отношением D6 /dkПо правилам и нормам Госгортехнадзора выбор минимально допустимого диаметра D6 и соответствующего этому диаметру запаса прочности каната п можно производить по данным табл. 3. Считают, что при постоянной нагрузке и отношении D6/dkсрок работы каната примерно обратно пропорционален числу перегибов, причём за один перегиб принимают переход каната из прямого положения в изогнутое или наоборот, из изогнутого в прямое. Если канат работает с обратным перегибом, т. е. перегиб меняется в сторону, противоположную предшествующему, то такой перегиб считается как два одинарных, и время службы каната сокращается в два раза. До настоящего времени расчёт размеров каната на прочность, как можно видеть из формулы (2), является условным, поэтому во всех ответственных узлах тросы должны проходить проверку на разрывное усилие с учётом тех условий эксплуатации, для которых стальной канат предназначен. Правильно назначенная смазка и надлежащий уход при эксплуатации значительно повышают срок службы канатов, предохраняя их от ржавления и истирания отдельных проволок друг от друга и о поверхность блоков и барабанов. Смазку канатов осуществляют специальными канатными мазями, которые состоят из смеси графита и вазелина или смеси дёгтя и животного жира. ПРИМЕРНЫЙ ПОРЯДОК ПОДБОРА И РАСЧЁТА КАНАТОВ СЛЕДУЮЩИЙ: 1. Выбирают канат по табл. 2 или справочникам в зависимости от его назначения (по группам, перечисленным выше). 2. Назначают диаметр проволоки, из которой сплетён канат; с целью предупреждения быстрого износа проволока не должна быть слишком тонкой; так, например, для грузоподъёмных механизмов кранов, мощностью до 10 ч- 15 квт, толщину проволок принимают в пределах 0,6 -1,0 мм; для пассажирских подъёмников 0,5 - 0,8 мм; эти назначения согласовывают с табличными данными. 3. Выбирают расчётный предел прочности проволоки пределом прочности , обычно указываемый в таблицах справочников (см. табл. 2). 4. Определяют диаметр каната соответственно с выбранной толщиной проволоки и пределом прочности <тв согласно табл. 2 или справочников. 5. Исходя из условий работы грузоподъёмного механизма, выбирают запас прочности n в увязке с принятым диаметром каната и диаметром блока или барабана по табл. 3 или справочникам. 6. Проверяют максимально допускаемое усилие, которое может выдержать канат Fmaxпо формуле (2) и сопоставляют с заданным для расчёта усилием. Если расчётное усилие несколько больше заданного или равно ему, то расчёт можно считать законченным. гибкий тяговый канат сварной цепь Таблица 3
|
