КОЖУХОТРУБЧАТЫЙ ТЕПЛООБМЕННИК ДЛЯ НАГРЕВАНИЯ СМЕСИ

АЦЕТОН – ВОДА ДО ТЕМПЕРАТУРЫ КИПЕНИЯ

(вариант № 4)

Пояснительная записка к курсовому проекту по дисциплине

«Гидравлика и теплотехника»

Руководитель проекта

доцент Гусева Ж.А.

Исполнитель проекта

студент Кудрявцева Ю.А.

Томск 2007

Федеральное агентство по образованию РФ

Государственное образовательное учреждение

Высшего профессионального образования

«Томский политехнический университет»

Задание №4

на расчетную индивидуальную работу по дисциплине

“Гидравлика и теплотехника”

Выдано студенту: Кудрявцевой Ю.А.

1.Тема: Расчет теплообменника кожухотрубчатого

2. Срок сдачи законченной работы

3. Исходные данные к заданию:

Мольная доля р-ра по нк - 40%;

Расход - 22 т/ч;

Начальная температура раствора – 22С;

Давление в трубном пространстве – 1,6 ата;

Раствор – ацетон+вода;

Давление греющего водяного пара подобрать самостоятельно.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. ТЕПЛОВОЙ РАСЧЁТ

1.1 ТЕМПЕРАТУРНЫЙ РАСЧЁТ

1.2 ОПРЕДЕЛЕНИЕ ТЕПЛОФИЗИЧЕСКИХ ПАРАМЕТРОВ ТЕПЛОНОСИТЕЛЕЙ ПРИ СРЕДНИХ ТЕМПЕРАТУРАХ

1.3 ТЕПЛОВОЙ БАЛАНС

1.4 ОПРЕДЕЛЕНИЕ ОРИЕНТИРОВОЧНОЙ ТЕПЛОПЕРЕДАЮЩЕЙ ПОВЕРХНОСТИ И ПОДБОР НОРМАЛИЗОВАННОЙ КОНСТРУКЦИИ ПО СТАНДАРТАМ

1.5 УТОЧНЁННЫЙ РАСЧЁТ ТЕПЛОПЕРЕДАЮЩЕЙ ПОВЕРХНОСТИ

1.6 РАСЧЁТ ТЕПЛОВОЙ ИЗОЛЯЦИИ

2. ГИДРАВЛИЧЕСКИЙ РАСЧЁТ

3. КОНСТРУКТИВНО-МЕХАНИЧЕСКИЙ РАСЧЁТ

3.1 РАСЧЁТ ТОЛЩИНЫ ОБЕЧАЙКИ

3.2 РАСЧЁТ И ПОДБОР ШТУЦЕРОВ

3.3 РАСЧЁТ ТОЛЩИНЫ ТРУБНОЙ РЕШЁТКИ

3.4 РАСЧЁТ ОПОР АППАРАТА

3.5 РАСЧЁТ И ПОДБОР ДНИЩА И КРЫШКИ АППАРАТА

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

Теплопередача – это наука о процессах распространения теплоты. Различают три различных способа переноса теплоты: теплопроводность, конвекцию и тепловое излучение. В реальных установках теплота передаётся комбинированным путём, однако вклад этих трёх составляющих в общий перенос теплоты неодинаков и определяется многими условиями: природой теплоносителя, агрегатным состоянием, температурным и гидродинамическим условиям и т.д.

В промышленности теплообмен между рабочими телами (теплоносителями) происходит в специально сконструированных аппаратах, которые называются теплообменниками. Они должны отвечать определённым общим требованиям: обладать высокой тепловой производительностью и экономичностью, обеспечивать заданные технологические условия процесса, быть просты по конструкции, компактны, обладать современным техническим и эстетическим дизайном, иметь длительный срок службы, соответствовать требованиям СНИП и ведомственным правилам Госгортехнадзора. Особые требования предъявляются к обеспечению надёжности работы аппаратов, возможности автоматического регулирования режимно-технологических параметров и аварийного отклонения.

В химической технологии теплообменные аппараты довольно широко распространены, применяются в различных производствах легкой и тяжелой промышленности. Для обеспечения того или иного технологического процесса применяются различные типы теплообменных аппаратов. Основную группу теплообменных аппаратов, применяемых в промышленности, составляют поверхностные теплообменники, в которых теплота от горячего теплоносителя передается холодному теплоносителю через разделяющую их стенку. Другую группу составляют теплообменники смешения, в которых теплота передается при непосредственном соприкосновении горячего и холодного теплоносителей.

Теплообменные аппараты классифицируются:

1. По назначению:

а) холодильники;

б) подогреватели;

в) испарители;

г) конденсаторы.

2. По конструкции:

- изготовленные из труб:

а) теплообменники «труба в трубе»;

б) оросительные теплообменники;

в) погружные змеевиковые;

г) теплообменники воздушного охлаждения;

д) из оребренных труб;

е) кожухотрубчатые теплообменники.

- с неподвижной трубной решеткой;

- с линзовым компенсатором;

- с плавающей головкой;

- с U-образными трубами.

3. По направлению движения теплоносителя:

а) прямоточные;

б) противоточные;

в) с перекрестным движением.

Кожухотрубчатые теплообменные аппараты используются для практической реализации таких процессов, как нагревание (охлаждение), конденсация и испарение. Соответственно аппараты называются теплообменниками, холодильниками, конденсаторами и испарителями.

Теплообменники предназначены для проведения процесса теплообмена между теплоносителями, которые не изменяют своего агрегатного состояния в процессе теплообмена: это газо-жидкостные и жидкостно-жидкостные аппараты для проведения процессов охлаждения и нагревания.

Холодильники предназначены для охлаждения водой или другими нетоксичными, не пожаро- и не взрывоопасными хладагентами жидких и газообразных сред. Работают, как правило, в области минусовых температур.

В соответствии с ГОСТ 15120-79, ГОСТ 15118-79 и ГОСТ 15122-79 кожухотрубчатые теплообменники и холодильники изготавливают двух типов: «Н» - с неподвижными трубными решётками и «К» - с компенсатором температурных напряжений на кожухе.

Необходимость использования компенсатора определяется предельно-допустимой разностью температур стенок труб и кожуха, равной 50ºС или сравнительно большой длиной теплообменных труб (более 6м).

Конденсаторы предназначены для конденсации насыщенных паров. Обычно конденсацию осуществляют на наружной поверхности пучка труб в межтрубном пространстве. В химической промышленности для нагревания жидкостей и газов за счёт теплоты конденсации насыщенных паров чаще всего используется насыщенный водяной пар.

Испарители предназначены для проведения процессов испарения жидкости при кипении. При этом жидкость кипит в трубах, а в межтрубное пространство подаётся греющий агент. В соответствии со стандартом, кожухотрубчатые испарители в этом случае могут быть только одноходовыми и вертикального исполнения [4].

Из нашего технического задания (см. выше) следует, что нам надо подобрать кожухотрубчатый теплообменник (подогреватель) для нагревания насыщенным водяным паром смеси этанол-вода до температуры кипения.

Исходя из условий, которые приведены в техническом задании целесообразно назначить теплообменник типа ТНВ (теплообменник с неподвижными трубными решётками, вертикальный) ГОСТ 15122-79.

Т.к. эти теплообменники используются при температуре жидких и газообразных сред от -70 до +350⁰ С от 0,6 до 16 МПа поверхность теплообмена от 1 до 5000 м² [1].

Достоинства этого теплообменного аппарата:

а) простота конструкции;

б) непрерывная передача тепла от одного теплоносителя к другому;

в) интенсивный теплообмен.

Недостатки:

а) металлоемкость;

б) температурные деформации;

в) невозможность разборки и чистки трубного пространства.

В итоге для данного процесса необходимо подобрать теплообменник типа ТНВ по ГОСТ 15122-79 и провести для него тепловой, гидравлический и конструктивно-механический расчёты.

1. ТЕПЛОВОЙ РАСЧЁТ 1.1 ТЕМПЕРАТУРНЫЙ РАСЧЁТ

В нашем случае температура горячего теплоносителя (греющего водяного пара) не изменяется, а температура холодного теплоносителя (смеси ацетон-вода) увеличивается вдоль поверхности теплопередачи. Зная это, построим температурную диаграмму чистого противотока для нагрева смеси ацетон-вода водяным паром (рис. 1).

Рисунок 1.1 – Температурная диаграмма.

Из рис. 1 видим, что .

На рис.1.1 - температура горячего, начальная и конечная температуры холодного теплоносителей соответственно.

Т.к. (см. задание на курсовой проект), то нам необходимо найти и .

1) Для нахождения конечной температуры холодного теплоносителя построим диаграмму состояния смеси ацетон-вода в координатах (рис. 1.2). Для этого составим таблицу расчёта (табл. 1.1), основываясь на законах [1]:

Рауля

, (1.1)

, (1.2)

и Дальтона

, (1.3)

где - общее давление смеси; , - парциальные давления низко- и высококипящего компонентов соответственно; и - давления насыщенных паров чистых низко- и высококипящего компонентов; - мольная доля низкокипящего компонента.

При построении графика учитываем, что ацетон – низкокипящий компонент, а вода – высококипящий.

Таблица 1.1 - Расчёт для построения графика t-x [1]

Мольная доля низкокипящего компонента в смеси ацетон-вода – (см. задание на проект).

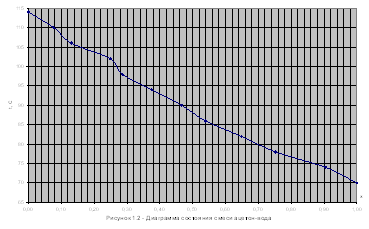

По рис. 1.2 определяем, что при .

2) Зададимся давлением греющего пара МПа. Тогда по [1, табл. LVII] .

3) Далее по рис.1.1 находим , и по формулам (1.5), (1.6) и (1.7) соответственно [2]:

, (1.5)

, (1.6)

. (1.7)

4) Определим средние температуры теплоносителей – и .

Т. к. , то [2]:

, (1.8)

. (1.9)

5) Определяем температуры стенок со стороны теплоносителей – и по формулам (1.10) и (1.11) [3]:

, (1.10)

. (1.11)

6) Находим температуру плёнки конденсата – по формуле (1.12) [1]:

. (1.12)

1.2 ОПРЕДЕЛЕНИЕ ТЕПЛОФИЗИЧЕСКИХ ПАРАМЕТРОВ ТЕПЛОНОСИТЕЛЕЙ ПРИ СРЕДНИХ ТЕМПЕРАТУРАХ

1) Определяем теплоёмкость холодного теплоносителя при температуре по формуле (1.13) [1]:

Дж/(кг∙К), (1.13)

где Дж/(кг∙К) и Дж/(кг∙К) – удельные теплоёмкости ацетона и воды соответственно при [1, рис. XI].

Необходимо произвести перерасчёт мольной доли в массовую, а именно по формуле [1]:

,

где г/моль – молярная масса ацетона и г/моль – молярная масса смеси.

2) Определяем плотность холодного теплоносителя при температуре по формуле (1.14) [1]:

кг/м³ , (1.14)

где кг/м³ и кг/м³ – плотности ацетона и воды соответственно при [1, табл. IV].

3) Определяем динамический коэффициент вязкости холодного теплоносителя при температуре по формуле (1.15) [1]:

Па·с, (1.15)

где Па·с и Па·с – динамические коэффициенты вязкости ацетона и воды соответственно при [1, табл. IX].

4) Определяем коэффициент теплопроводности холодного теплоносителя при температуре по формуле (1.16) [1]:

Вт/(м·К), (1.16)

где Вт/(м·К) и Вт/(м·К) – коэффициенты теплопроводности ацетона и воды соответственно при [1, рис. X].

5) Определяем теплоёмкость холодного теплоносителя при температуре по формуле (1.17) [1]:

Дж/(кг∙К), (1.17)

где Дж/(кг∙К) и Дж/(кг∙К) – удельные теплоёмкости ацетона и воды соответственно при [1, рис. XI].

6) Определяем динамический коэффициент вязкости холодного теплоносителя при температуре по формуле (1.18) [1]:

Па·с, (1.18)

где Па·с и Па·с – динамические коэффициенты вязкости ацетона и воды соответственно при [1, табл. IX].

7) Определяем коэффициент теплопроводности холодного теплоносителя при температуре по формуле (1.19) [1]:

Вт/(м·К), (1.19)

где Вт/(м·К) и Вт/(м·К) – коэффициенты теплопроводности ацетона и воды соответственно при [1, рис. X].

1.3 ТЕПЛОВОЙ БАЛАНС

Составим таблицу теплового баланса для нашего процесса (табл. 1.2):

Таблица 1.2 - Таблица теплового баланса

Составляем уравнение теплового баланса:

, (1.20)

или

, (1.21)

где - тепло, отдаваемое горячим теплоносителем;

- тепло, принятое холодным теплоносителем.

Учитывая, что - удельная теплота конденсация водяного пара при и , а , получаем:

, (1.22)

1) Из выражения (1.22) определим тепловую нагрузку аппарата – по формуле (1.23):

Вт, (1.23)

где т/чкг/с (см. задание на проект).

2) Из формулы (1.22) для расхода греющего пара получаем:

кг/с, (1.24)

где Дж/кг [1, табл. LVI].

1.4 ОПРЕДЕЛЕНИЕ ОРИЕНТИРОВОЧНОЙ ТЕПЛОПЕРЕДАЮЩЕЙ ПОВЕРХНОСТИ И ПОДБОР НОРМАЛИЗОВАННОЙ КОНСТРУКЦИИ ПО СТАНДАРТАМ

1) Ориентировочно определяем теплопередающую поверхность по формуле (1.25) [4]:

м² , (1.25)

где Вт/( м² ·К) – ориентировочное значение коэффициента теплопередачи [1, табл. 4.8];

.

2) Рассчитываем скорость холодного теплоносителя, обеспечивающую турбулентное течение в трубах (), по формуле (1.26) [1]:

м/с, (1.26)

где м – внутренний диаметр труб;

Па·с;

кг/м³ .

3) Рассчитываем ориентировочное число труб на один ход трубного пространства для обеспечения турбулизации потока холодного теплоносителя по формуле (1.27) [1]:

, (1.27)

где кг/с.

4) По табл. 4.12 [1] выбираем теплообменник со следующими характеристиками конструкции, удовлетворяющими условиям и (табл. 1.3):

Таблица 1.3 - Характеристики теплообменника по ГОСТ 15118-79[1]

1.5 УТОЧНЁННЫЙ РАСЧЁТ ТЕПЛОПЕРЕДАЮЩЕЙ ПОВЕРХНОСТИ

1) Определяем коэффициент теплоотдачи водяного пара по формуле (1.28) [1]:

Вт/(м² ·К), (1.28)

где - для водяного пара [1];

Вт/(м·К) – коэффициент теплопроводности конденсата пара при [1, табл. XXXIX];

кг/м³ – плотность конденсата пара при ;

Па·с – коэффициент динамической вязкости конденсата пара при [1, табл. XXXIX];

- общее число труб;

кг/с.

2) Уточняем критерий Рейнольдса для движения холодного теплоносителя по формуле (1.29) [1]:

. (1.29)

3) Определяем критерий Прандтля для холодного теплоносителя при по формуле (1.30) [1]:

, (1.30)

где Дж/(кг∙К);

Па·с;

Вт/(м·К).

4) Определяем критерий Прандтля для холодного теплоносителя при по формуле (1.31) [1]:

, (1.31)

где Дж/(кг∙К);

Па·с;

Вт/(м·К).

6) Определяем критерий Нуссельта для холодного теплоносителя при турбулентном течении жидкости по формуле (1.32) [2]:

, (1.32)

где [1, табл. 4.3].

7) Определяем коэффициент теплоотдачи холодного теплоносителя по формуле (1.33) [1]:

Вт/(м² ·К). (1.33)

8) Определяем расчётный коэффициент теплопередачи по формуле (1.34) [1]:

Вт/(м² ∙К), (1.34)

где (м² ∙К) / Вт– сопротивление загрязнений стенки со стороны горячего теплоносителя [1, табл. XXXI];

(м² ∙К) / Вт – сопротивление загрязнений стенки со стороны холодного теплоносителя [1, табл. XXXI];

Вт/(м² ∙К) – коэффициент теплопроводности стенки трубы [1, табл. XXVIII].

9) Уточняем площадь теплопередающей поверхности по формуле (1.35) [1]:

м² . (1.35)

10) Определяем погрешность расчёта по формуле (1.36) [2]:

. (1.36)

Т. к. , то считаем теплообменник подобранным.

1.6 РАСЧЁТ ТЕПЛОВОЙ ИЗОЛЯЦИИ

1) Принимаем - температура стенки кожуха;

- температура поверхности слоя изоляции;

.

2) Рассчитываем коэффициент теплоотдачи в окружающую среду по приближённому уравнению (1.36) [2]:

Вт/(м² ∙К), (1.36)

где .

3) Рассчитываем толщину слоя тепловой изоляции по формуле (1.37) [2]:

ммм, (1.37)

где Вт/(м² ∙К) – коэффициент теплопроводности войлока шерстяного [1, табл. XXVIII].

2. ГИДРАВЛИЧЕСКИЙ РАСЧЁТ

Гидравлический расчёт данного кожухотрубчатого теплообменника заключается в определении затрат энергии на перемещение холодного теплоносителя по трубам и подборе центробежного насоса.

1) Рассчитываем объёмный расход (подачу) холодного теплоносителя по формуле (2.1) [5]:

м³ /с, (2.1)

где кг/с;

кг/м³ .

2) Т. к. , то коэффициент трения рассчитаем по обобщённому уравнению (2.2) [5]:

, (2.2)

где - относительная шероховатость стенок труб, причём мм - абсолютная шероховатость стенок труб [5];

.

3) Определяем скоростное сопротивление трубного пространства движению холодного теплоносителя по формуле (2.3) [1]:

Па, (2.3)

где м/с – скорость движения холодного теплоносителя в трубном пространстве (формула (1.26)).

4) Определяем скоростное сопротивление в штуцерах теплообменника по формуле (2.4) [1]:

Па, (2.4)

где м/с – скорость движения холодного теплоносителя в штуцерах [1];

м – диаметр условного прохода штуцеров к трубному пространству [6, табл. II.8.];

кг/м³ .

5) Определяем потери давления на трения в трубах по формуле (2.5):

Па, (2.5)

где м; м (рис. I);

Вт/(м·К);

;

м.

6) Определяем потери давления на преодоление местных сопротивлений по формуле (2.6) (рис. I):

Па, (2.6)

где - коэффициент сопротивления входной и выходной камер [1];

- коэффициент сопротивления входа и выхода из труб [1];

- коэффициент сопротивления поворота на 180° [1];

- коэффициент сопротивления колена 90° [1, табл. XIII].

7) Определяем потери давления на поднятие столба жидкости на высоту 10 м по формуле (2.7) [1]:

кожухотрубный теплообменник смесь гидравлический

Па. (2.7)

8) Определяем общее гидравлическое сопротивление трубного пространства по формуле (2.8) [1]:

Па. (2.8)

По табл. I.2 [6] выбираем центробежный насос со следующими характеристиками (табл. 2.1):

Таблица 2.1 - Технические характеристики центробежного насоса[6]

9) Рассчитываем потребляемую мощность электродвигателем насоса по формуле (2.9) [5]:

кВт, (2.9)

где - к.п.д. передачи, т.к. вал двигателя непосредственно соединяется с рабочим колесом насоса.

Что удовлетворяет условию и .

3. КОНСТРУКТИВНО-МЕХАНИЧЕСКИЙ РАСЧЁТ 3.1 РАСЧЁТ ТОЛЩИНЫ ОБЕЧАЙКИ

Выбираем цилиндрическую обечайку, изготовленную из стали Ст3 .

Рассчитаем толщину обечайки по формуле (3.1):

м, (3.1)

где м – внутренний диаметр обечайки;

МПа – внутренне избыточное давление;

МН/м² – допускаемое напряжение на растяжение для стали Ст3 [6, рис. IV.1];

- коэффициент, учитывающий ослабление обечайки из-за сварного шва;

м – запас на коррозию;

м.

3.2 РАСЧЁТ И ПОДБОР ШТУЦЕРОВ

1) Определяем диаметр условного прохода (внутренний диаметр) штуцеров для подвода горячего теплоносителя (пара) по формуле (3.2) [5]:

м, (3.2)

где м/с [5];

кг/с;

кг/м³ .

По [7] округляем до ближайшего большего стандартного значения, т.е. мм.

По табл. 27.1 [7] выбираем штуцер 25 – 200 – А МН 4579-63, а к нему по табл. 27.2 выбираем фланец типа I мм ГОСТ 1235-67.

2) Определяем диаметр условного прохода (внутренний диаметр) штуцеров для отвода конденсата пара по формуле (3.3) [5]:

м, (3.3)

где м/с [5];

кг/с;

кг/м³ .

По [7] округляем до ближайшего большего стандартного значения, т.е. мм.

По табл. 27.1 [7] выбираем штуцер 25 – 100 – А МН 4579-63, а к нему по табл. 27.2 выбираем фланец типа I мм ГОСТ 1235-67.

3) Определяем диаметр условного прохода (внутренний диаметр) штуцеров для подвода и отвода холодного теплоносителя по формуле (3.4) [5]:

м, (3.4)

где м/с [5];

кг/с;

кг/м³ .

По [7] округляем до ближайшего большего стандартного значения, т.е. мм.

По табл. 27.1 [7] выбираем штуцер 1,6 – 150 – А МН 4579-63, а к нему по табл. 27.2 выбираем фланец типа I мм ГОСТ 1235-67.

3.3 РАСЧЁТ ТОЛЩИНЫ ТРУБНОЙ РЕШЁТКИ

В среднем толщина трубной решётки составляет от 15 до 35 мм.

Толщину трубной решётки рассчитываем ориентировочно по формуле (3.5) [5]:

м, (3.5)

где м.

Принимаем по [7] мм.

Причём, шаг между трубами рассчитываем по формуле (3.6) [6]:

м. (3.6)

Трубы в трубной решётке размещают по вершинам равносторонних треугольников, закрепляя их развальцовкой.

При этом число труб на диаметре решётки определим по общему числу труб:

,

где .

3.4 РАСЧЁТ ОПОР АППАРАТА

1) Определяем объём трубного пространства по формуле (3.7):

м³ , (3.7)

где м;

;

.

2) Определяем объём межтрубного пространства по формуле (3.8):

м³ . (3.8)

3) Определяем массу холодного теплоносителя по формуле (3.9):

кг, (3.9)

где кг/м³ .

4) Определяем массу корпуса аппарата по формуле (3.10):

кг, (3.10)

где кг/м³ ;

м.

5) Определяем массу труб по формуле (3.11):

кг. (3.11)

6) Масса всех штуцеров, крышек, фланцев и трубной решётки составляет [7] кг.

7) Рассчитываем вес всего аппарата по формуле (3.12):

Н. (3.12)

8) Т. к. всего у нас четыре опоры, то вес, приходящий на одну опору определим по формуле (3.13):

Н. (3.13)

По табл. 29.2 [7] подбираем стандартные стальные опоры к корпусу аппарата (OB – II – Б – 400 – 6 OH).

3.5 РАСЧЁТ И ПОДБОР ДНИЩА И КРЫШКИ АППАРАТА

Для данного аппарата подбираем по табл. 16.1 [7] два стандартных эллиптических отбортованных стальных днища типа: днище ГОСТ 6533 – 68. Причём толщину днищ выбираем в соответствии с толщиной обечайки.

Для днищ по табл. 21.9. [7] подбираем цельные фланцы типа I мм ГОСТ 1235-67.

ЗАКЛЮЧЕНИЕ

По данному курсовому проекту были произведены тепловой, гидравлический и конструктивно-механический расчёты теплообменного аппарата (подогревателя), необходимого для нагревания смеси ацетон-вода до температуры кипения насыщенным водяным паром.

Вследствие чего по стандартным каталогам (ГОСТ 15118-79, ГОСТ 15120-79 и ГОСТ 15122-79) был выбран кожухотрубчатый вертикальный теплообменник с неподвижными трубными решётками со следующими основными характеристиками [1]:

Рассчитана тепловая изоляция для него: мм – материал: шерстяной войлок.

Для подачи холодного теплоносителя (смесь: ацетон-вода) в аппарат подобран центробежный насос марки Х45/21 .

Также подобраны диаметры штуцеров для данного теплообменного аппарата:

· для ввода насыщенного водяного пара – 0,2 м;

· для отвода конденсата – 0,1 м;

· для ввода и отвода смеси ацетон-вода – 0,15 м.

В данном теплообменнике трубы, изготовленные из стали Ст3, расположены по вершинам равносторонних треугольников и закреплены в трубной решётке развальцовкой.

В месте подачи насыщенного водяного пара и отвода конденсата прикреплены два отбойника для предотвращения эрозии и износа труб.

Теплообменник установлен на четыре опоры типа OB – II – Б – 400 – 6 OH.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Павлов К.Ф., Романков П.Г., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. Учебное пособие для вузов/Под ред. чл.-корр. АН СССР П.Г. Романкова. – 10-е изд., перераб. и доп. – Л.: Химия, 1987. – 576 с., ил.

2. Методические указания к курсовому проектированию для студентов химико-технологического и заочного энерго-механического факультетов в 2-х частях. – Ч. I. Тепловой расчёт/Гусев В.П., Гусева Ж.А. – Томск: ТПУ, 1996. – 42 с.

3. Кожухотрубный теплообменник. Методические указания к выполнению лабораторных работ для студентов всех специальностей химико-технологического факультета/А.Г. Пьянков, В.В. Тихонов. – Томск: ТПУ, 2005. – 24 с.

4. Касаткин А.Г. Основные процессы и аппараты химической технологии. Учебник для химико-технологических вузов. – 8-е изд. перераб. – М.: Химия, 1971. – 784 с., ил.

5. Методические указания к курсовому проектированию для студентов химико-технологического и заочного энерго-механического факультетов в 2-х частях. – Ч. II. Гидравлический и конструктивно-механический расчёты/Гусев В.П., Гусева Ж.А. – Томск: ТПУ, 1996. – 32 с.

6. Основные процессы и аппараты химической технологии: Пособие по проектированию/Под ред. Ю.И. Дытнерского. – М.: Химия, 1983. – 272 с., ил.

7. Лащинский А.А., Толчинский А.Р. Основы конструирования и расчёта химической аппаратуры. Справочник/Под ред. инж. Н.Н. Логинова. – 2-е изд. перераб. и доп. – Л.: Машиностроение, 1970. – 752 с., ил.
