Реферат: Швейные машины - классификация и обозначение
|
Название: Швейные машины - классификация и обозначение Раздел: Промышленность, производство Тип: реферат | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Содержание 1. Классификация швейных машин 2. Обозначение швейных машин 3. Машинные стежки 4. Виды швов Библиографический список 1. Классификация швейных машин В швейном производстве приходится перерабатывать материалы различной структуры и физико-механических свойств. Растяжимость, плотность, температура плавления, состояние поверхности и другие параметры определяют требования, которые предъявляются к рабочим органам и механизмам шьющей головки. Вид стежка, выполняемого петлеобразующими органами, должен соответствовать растяжимости обрабатываемого материала. Если растяжимость стежка ниже такого же параметра материала, нитки в шве рвутся. Ранее мы говорили, что растяжимость цепного переплетения выше растяжимости челночного из-за различной структуры расположения ниток в стежке. И в зависимости от характера переплетения ниток все швейные машины обычно делят на две большие группы: челночные и цепные , точнее, выполняющие челночные стежки и образующие строчки, состоящие из стежков цепного переплетения. Если принять весь объём работ, осуществляемых с применением ниточного соединения, за 100 %, то 76 % из них выполняется челночным стежком, 9 % – цепным однониточным, 2 % – цепным двухниточным, 5 % – краеобмёточным и 8 % – цепным двухниточным при одновременном обмётывании. По числу игл машины классифицируются на одно-, двух-, трёх- и многоигольные. По признаку специализации машины бывают универсальными и специальными. Универсальные машины предназначены для выполнения широкого круга операций, причём квалификация оператора здесь играет определяющую роль. Таковы машины 1022М, 97А и др. Специальные машины создаются на базе универсальных и в той или иной степени оснащаются различными приспособлениями, позволяющими облегчить выполнение технологических операций. Ещё один признак классификации – автоматизация . По этому признаку машины делятся на машины неавтоматизированные, автоматизированные, машины-полуавтоматы и машины-автоматы. Следующий важный признак классификации швейных машин – технологический . По технологическому назначению различают (рис. 1):
а – машины стачивающие прямострочные;
б – машины стачивающие, выполняющие зигзагообразную строчку;
в – машины краеобмёточные и стачивающе-обмёточные;
г
г – машины для выполнения потайных строчек;
д – полуавтоматы для изготовления петель
е – полуавтоматы для пришивания пуговиц;
ж – полуавтоматы для изготовления закрепок и пришивания фурнитуры (короткошовные);
з – полуавтоматы длинношовные;

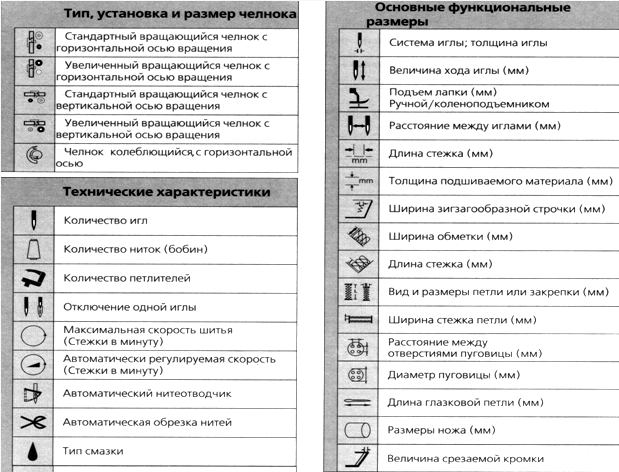

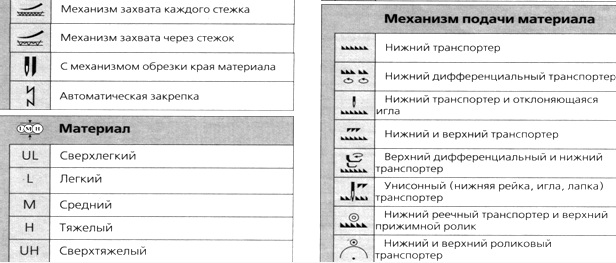

и – полуавтоматы вышивальные и отделочные. Рис. 1. Классификация машин по назначению По скоростным характеристикам машины делятся на три группы: - низкоскоростные (частота вращения главного вала до 2500 мин-1 ); - среднескоростные (от 2500 до 5000 мин-1 ); - высокоскоростные (свыше 5000 мин-1 ). Дальнейшие признаки классификации учитывают некоторые конструктивные особенности машин. Так, в зависимости от расположения шьющей головки относительно оператора различают машины: праворукавные, леворукавные и фронтальные. По величине вылета рукава (это расстояние от иглы до опоры рукава) машины принято делить на три вида: с уменьшенным вылетом (до 200 мм); с нормальным вылетом (от 200 до 260 мм) и длиннорукавные (свыше 260 мм). В последнем случае вылет может достигать 1 м. В зависимости от расположения платформы шьющей головки относительно крышки стола машины делят на три типа: на уровне стола, выше и ниже. Кроме того, швейные машины классифицируют по виду платформы : с плоской, рукавной, колонковой и специальной (И-образной, П-образ-ной и др.). 2. Обозначение швейных машин До последнего времени обозначение швейных машин как у нас, так и за рубежом не носило смысловой информации, а отражало хронологию выпуска оборудования. Однако в последнее время с созданием конструктивно-унифицированных рядов машин (КУР) появилась достаточно стройная система обозначений: Х1 Х2 Х3 - Х4 Х5 Х6 + Y + Z. Первая группа обозначает конструктивно-унифицированный ряд и состоит из трёх разрядов. Первый, Х1 , определяет последовательность совершенствования или развития ряда; второй, Х2 , – класс стежка; третий, Х3 , – особенности данного ряда (например, расположение оси челнока, особенности обрабатываемого материала и т.п.). Вторая группа характеризует конкретную машину (модификацию) ряда. Разряд Х4 показывает способ перемещения материала в машине; разряд Х5 – толщину пакета обрабатываемого материала; разряд Х6 указывает на наличие встроенных дополнительных устройств, расширяющих технологические возможности машин. Разряд Х6 для машин челночного стежка не используется, он предназначен для машин цепного и стачивающе-обмёточных стежков. Третья группа, Y, обозначает комплект средств автоматизации, а четвёртая, Z, – комплект технологической оснастки, специализирующей машину на выполнении конкретной операции. Зарубежные фирмы имеют, каждая свою, системы индексации и кодирования. В них заключена информация технологического и конструктивного плана. Часто код очень сложный, он может содержать различное число букв и цифр: от 10 до 22. Довольно громоздко, но при заказе и поставке оборудования исключены любая путаница, любые сбои. Клиент получит именно то, что оговорено шифром в договоре: конкретный вариант исполнения машины, скомплектованный с необходимой технологической оснасткой. Конечно, запомнить всё это практически невозможно. Да и необходимости такой нет. Просто нужно пользоваться проспектами, которые предоставляют все фирмы, выпускающие оборудование. Многие фирмы-изготовители швейных машин для лучшего представления о конструктивных особенностях машин применяют в рекламных материалах пиктограммы (символы) функций машин. Большая часть применяемых символов приведена в таблице 1. швейный стежок шов материал 3. Машинные стежки Все существующие типы стежков, как машинные, так и ручные, разделены на восемь классов, обозначающихся сотенными номерами, от единицы до восьми включительно Таблица 1 Условные обозначения функций швейных машин
Этот материал не очень сложный, однако для его понимания он должен быть снабжён очень хорошими иллюстрациями. Объём работы не позволяет сделать это. Тем более, что в изданной литературе вопрос подробно изложен. Можно в этом плане рекомендовать книгу «Оборудование швейного производства» (авторы Л.Б. Рейбарх, С.Я. Лейбман, Л.П. Рейбарх. М.: Легпромбытиздат, 2008. С. 31–38). Дадим только несколько примеров (рис. 2–3). Буквой А на этих рисунках обозначена верхняя нитка, то есть подаваемая в строчку иглой; буквой В – нижняя нитка от челнока или петлителя.

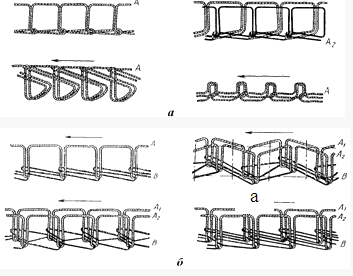

 Рис. 2. Виды машинных стежков: а) стежки класса 100; б) стежки класса 400

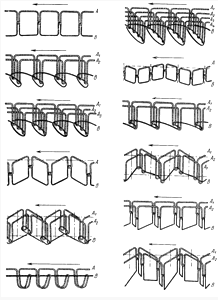

Рис. 3. Виды машинных стежков: стежки класса 300 4. Виды швов Швы и строчки, применяемые при изготовлении швейных изделий, во многих странах разделены на классы и стандартизированы. Внутри каждого класса швы разделены по типу в зависимости от исполнения. Так, например, соединительные швы включают в себя двенадцать основных видов: стачной, расстрочной, настрочной, накладной, встык, взамок и т.п. Краевые швы состоят из восьми основных видов: окантовочные, вподгибку, обтачной в рамку и др. И, наконец, отделочные швы: включают в себя пять видов: простые и сложные отделочные складки, простые и сложные соединительные складки, рельефные швы и швы с кантом. Виды швов, используемых при пошиве, приведены в таблице 2. Однако общее число разнообразных видов швов с учётом типа стежка, числа строчек и вида подгиба материала в шве может быть чрезвычайно велико и достигать нескольких сотен. Таблица 2 Виды швов
Библиографический список 1. Зак И.С., Полухин В.П., Лейбман С.Я. Комплексно-механизированные линии в швейной промышленности. – М.: Легпромбытиздат, 2008. – 320 с. 2. Кокеткин П.П. Пооперационная машинно-автоматизированная технология одежды. – М.: Легпромбытиздат, 2008. – 232 с. 3. Франц В.Я. Охрана труда на швейных предприятиях. – М.: Легпромбытиздат, 2007. – 256 с. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
