ТЕХНИЧЕСКОЕ ЗАДАНИЕ

Выполнить анализ параметров электромеханического привода и разработать эскизный проект с целью

минимизации габаритов редуктора в результате

рационального выбора материалов зубчатых колёс и других деталей.

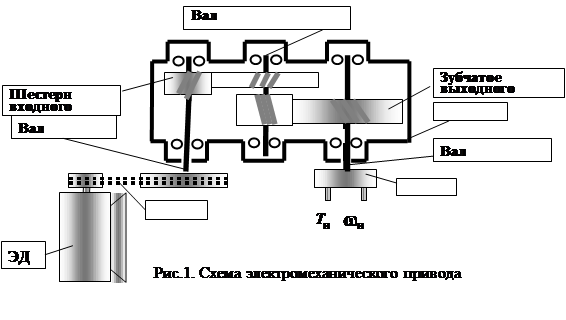

Привод состоит из

- электродвигателя,

- клиноременной передачи,

- двухступенчатого цилиндрического редуктора по развёрнутой схеме (или по соосной схеме) с раздвоением мощности (или без раздвоения мощности) на входном (или на выходном валу),

- зубчатой муфты на выходном валу редуктора.

Характер производства крупносерийный.

Привод реверсивный.

1. Номинальный крутящий момент на валу исполнительного механизма (ИМ) Т_им =1500 Н×м;

2. Частота вращения выходного вала редуктора n_им =80 об/мин;

3. Синхронная частота вращения вала электродвигателя n_с =3000 об/мин;

4. Расчётный ресурс L=8000 час.

ВВЕДЕНИЕ

Цель анализа работоспособности механизма в данной работе – разработка проекта узла привода редуктора минимально возможных габаритов , находящегося в составе электромеханического привода.

Средство достижения этой цели – рациональное применение объёмного и поверхностного упрочнения зубьев зубчатых передач.

Способ – расчётная оценка работоспособности деталей зубчатых зацеплений и других деталей редуктора с учётом ограничений, обусловленных их взаимодействием с другими деталями и узлами редуктора и привода в целом.

В работе представлены результаты оценки диаметров выходного вала редуктора с учётом установки на нём зубчатой муфты. Конструктивно определены внутренние диаметры подшипников, выполнен предварительный выбор типа и номера подшипников всех валов, определены межосевые расстояния и геометрический расчёт параметров зубчатых передач.

1. ОЦЕНКА ПАРАМЕТРОВ ОСНОВНЫХ СОСТАВЛЯЮЩИХ ПРИВОДА

электромеханический привод редуктор габариты

Результат данного этапа работы – выбор электродвигателя; значения передаточных чисел, крутящих моментов, частоты вращения валов; значения допускаемых контактных напряжений зубчатых колёс и межосевых расстояний (рис.1).

1.1 Определение КПД привода и выбор электродвигателя

Мощность, которая должна быть передана исполнительному механизму, вычисляется по формуле

Р _ИМ = Т _ИМ w_ИМ , (1.1)

где ω_им – угловая скорость, рад/с.

Угловая скорость вычисляется по формуле

ω_им =π·n_им /30 (1.2)

ω_им =3,14·80/30=8,37 рад/с

Подставляя полученную величину в формулу (1.1) получим

P_им =1500·8,37 =12560 Вт

Мощность электродвигателя можно вычислить по формуле

P_эл = P_им /η_пр , (1.3)

где P_эл – мощность электродвигателя, Вт; η_пр – коэффициент полезного действия привода.

η_пр = (η_рп ·η_п ·η_зп )(η_зп ·η_п )(η_п ·η_м ), (1.4)

где η_рп – КПД ременной передачи; η_п - КПД подшипников качения вала; η_зп – КПД зубчатой передачи быстроходного и тихоходного валов соответственно; η_м – КПД муфты.

Выбираем η_рп =0,95;

η_п =0,99;

η_зп =0,99;

η_м =0,99.

Подставив выбранные значения КПД в формулу (1.4), получаем

η_пр =0,95∙0,99∙0,99∙0,99∙0,99∙0,99∙0,99=0,894

Воспользовавшись формулой (1.3), находим мощность электродвигателя

P_эд =12560/0,894=14049 Вт

Выбираем асинхронный трехфазный электродвигатель переменного тока так, что бы номинальная мощность была больше, чем мощность электродвигателя с синхронной частотой n_c =3000 об/мин.

Технические характеристики двигателя

По справочнику:

Выбран электродвигатель марки 4А160S2;

паспортная мощность Р _ЭД = 15,0 кВт ;

синхронная частота n _с = 3000 об/мин;

частота двигателя n _дв = 2940 об/мин;

отношение пускового момента к номинальному моменту Т _П / Т _Н =1,4;

диаметр присоединительного участка вала ЭД d _ЭД =42 мм,

длина присоединительного участка вала ЭДl _ЭД =110 мм.

1.2 Определение общего передаточного отношения привода и разбивка его по ступеням

Общее передаточное отношение привода вычисляется по формуле

i_пр =n_дв /n_им , (1.5)

где n_дв – асинхронная частота вращения двигателя, об/мин;

i_пр – общее передаточное отношение привода.

Подставив численные значения, получим

i_пр =2940/80=36,25

Для нахождения передаточного отношения редуктора назначим i_рп =2

и воспользуемся формулой

i_пр = i_рп ·i_рд , (1.6)

где i_рд – передаточное отношение редуктора.

Преобразуя (1.6), получим

i_рд = i_пр /i_рп =36,25/2=18,12 (1.7)

Передаточное отношение редуктора так же можно выразить через формулу

i_рд =u_б ·u_т , (1.8)

где u_б и u_т – передаточные отношения быстроходного и тихоходного валов соответственно.

Значение передаточного отношения тихоходного вала вычисляем по формуле

u_т = (1.9)

Преобразуя формулу (1.8) и подставляя полученные ранее численные значения, получаем

u_б = i_рд / u_т =18,12/4=4,53 (1.10)

Стандартизуем рассчитанные передаточные отношения: u_б =5, u_т =4.

Уточняем передаточное отношение ременной передачи по формуле

i_рп = i_пр / (u_б ·u_т )=36,25/(4*5)=1,81

1.3 Определение частот вращения, мощности и крутящих моментов на валах

Угловая скорость

входного вала редуктора w_ВВх = w_им u _т u _б = 8,37* 20 = 167,4 1/с;

промежуточного вала w_ПР = w_им u _т = 8,37*4 =33,48 1/с;

Мощность Р _i , передаваемую каждым валом, зубчатыми колёсами и шестернями определяем согласно принятым значениям частных КПД, входящих в соотношение (1.4):

Р _i = Р _им / h_i ,

где h_i – КПД, учитывающий потери при передаче мощности от данного вала (зубчатого колеса или шестерни) к выходному валу.

Крутящие моменты Т _i определяются по значению передаваемой мощности Р _i и угловой скорости данного валаw_i :

Т _i = Р _i / w_i .

С помощью следующих формул найдем численные значения частот вращения первого и второго валов

n₁ = n_дв / i_рп =2940/1,81=1624 об/мин (1.11)

n₂ = n₁ / u_б =1624/5=325 об/мин (1.12)

Для вычисления мощностей первого и второго валов воспользуемся формулами

P₁ =P_эл ·η_рп =14037·0,95=13335 Вт (1.13)

P₂ =P₁ ·η_пк ·η_зпб =13335·0,99·0,99=13070 Вт (1.14)

Вычислим крутящие моменты валов по формуле

T_i = P_i /ω_i , (1.15)

ω_i =π·n_i /30 (1.16)

где i=1; 2; эл.

Преобразуя формулы (1.15) и (1.16), получим

T_i = P_i ·30/(π·n_i ) (1.17)

T_эл = P_эл ·30/(π·n_эл )=14037·30/(3,14·2940)=45,57 Н·м

T₁ = P₁ ·30/(π·n₁ )= 13335·30/(3,14·1600)=79,65 Н·м

T₂ = P₂ ·30/(π·n₂ )= 13070·30/(3,14·320)=390,38 Н·м

Таблица 1

Энерго-кинематические параметры элементов привода

Пример расчёта параметров условий работы шестерни промежуточного вала

1. Угловая скорость w _ПР = 33,48 /с;

2. Значение h _I = h _зп h _пк ∙h _м = 0,99∙0,99∙0,99= 0.97 ;

где h_I – КПД, учитывающий потери при передаче мощности от данного вала (зубчатого колеса или шестерни) к выходному валу.

3. Мощность Р _Ш-ПР , передаваемая шестерней промежуточного вала

Р _Ш-ПР = Р _ИМ /h _I = 12555/0.97 = 12939 Вт;

4. Момент Т _Ш-ПР , передаваемый шестерней промежуточного вала

Т _Ш-ПР = Р _Ш-ПР / w _ПР = 12939/33,48 = 386 Нм.

1.4 Проектировочный расчёт валов, выбор подшипников и определение межосевых расстояний с учётом габаритов подшипников

1.4.1 Выбор муфты

Наибольший расчётный момент на выходном валу не должен превышать допускаемого для данного номера муфты момента М _кр

k T _ИМ £ М _кр , (1.18)

где k - коэффициент перегрузки привода; для транспортёров, компрессоров и воздуходувок, центробежных насосов k = 1,25 ... 2. Принимаем к= 2. Как правило, k < Т _П / Т _Н . В данном случае

М _кр ≥ 2∙1500=3000 Нм.

Выбираем ближайшее к данному значение М _кр (муфта №3)

М _кр = 3090 Нм.

Для этого значения также:n _max = 4000об/мин; d _M = 60мм; l _M =85мм; D _M =90мм.

Значение диаметра выходного вала редуктора d _В можно принять, исходя из следующего. Прочностной расчёт вала выполняется с учётом напряжений от изгиба и кручения, которые зависят от значения диаметра в третьей степени. Если при выборе муфты значение k T _ИМ практически равноМ _кр , то принимаем d _В = d _М , где d _М – наибольший присоединительный диаметр данного номера муфты.

Но так как у нас k T _ИМ < М _кр , то предварительно значение диаметра d _В определяем по формуле

d _В » d _М (k T _ИМ /М _кр )^1/3 =60 (2∙1500/ 3090)^1/3 =59,4 мм. (1.19)

Окончательно принимается значение d _В из ряда нормальных линейных размеровR 40. И у нас d _В = 62 мм.

1.4.2 Проектировочный расчёт валов

На этом этапе разработки проекта известны только крутящие моменты на валах.

При проектировочном расчёте значение диаметра вала в местах установки зубчатых колёс можно определяют, исходя из условия

d » (Т/ 0,2 [ t ])^1/3 , (1.20)

где допускаемое напряжение [ t ] = ( 0,026 ...0,036) s _в ; наименьшие значения принимаются для быстроходных валов, средние – для промежуточных, наибольшие – для тихоходных валов.

Примем допускаемое напряжение для входного вала [t] = 0,026s_в = 15 МПа; для промежуточного вала [t] = 0,030s_в = 17,5 МПа; для выходного вала [t] = 0,036s_в = 21 МПа.

Обычно в качестве материала валов при положительных климатических температурах используют сталь 40 нормализованную, временное сопротивление которой равно s _в = 580 МПа для заготовок диаметром до 100 мм.

Таким образом диаметр для быстроходного вала, на входном валу редуктора

мм,

мм,

мм.

На данном этапе разработки проекта необходимо определить диаметры валов в местах установки подшипников качения.

1.4.3 Предварительный выбор подшипников качения

Зная значения внутренних диаметров подшипников качения d _п диаметров, назначим тип подшипников.

Принимаем для быстроходного вала конические подшипники средней серии, для промежуточного вала конические подшипники средней серии, для тихоходного вала радиально-упорные подшипники легкой серии.

Таблица 3

Параметры подшипников

1.4.4 Определение межосевых расстояний с учётом габаритов подшипников

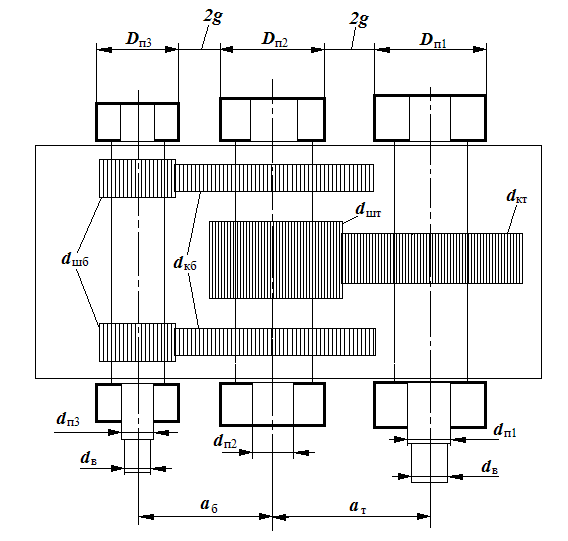

Конструктивно межосевое расстояние (рис.2.1.) зубчатой пары

a _Т ³ 0,5(D _{п 1} + D _{п 2} )+ 2g , (1.24)

a _б ³ 0,5(D _{п 3} + D _{п 2} )+ 2g ,

где D _{п 1} D _п2 иD _{п 3} – наружные диаметры подшипников качения соответственно выходного вала, промежуточного вала и входного вала;

2g – минимальное расстояние между внешними кольцами подшипников, принимается в зависимости от диаметра болтов, соединяющих верхнюю крышку и корпус редуктора.

Диаметр болта должен быть

d » 1,25 T _ИМ ^1/3 ³10 мм, (1.25)

где T _ИМ в Нм.

По формуле (1.25)

d = мм.

Для М14 2g =44 мм. Подставим эти значения в формулу (1.24) и произведем расчет

a _Т ³ 0,5(125+ 100) + 44=156,5 мм,

a _б ³ 0,5(100+90) + 44=139 мм.

Полученные конструктивно значения межосевых расстояний a _Т и a _Б округлим по ряду R 40. Таким образом a _Т =160 мм, a _б =140 мм.

Согласно условию сборки двухступенчатого редуктора межосевое расстояние тихоходной зубчатой передачи должно быть таким, чтобы обеспечивался зазор с _о между зубчатым колесом быстроходной пары (диаметр

a _т ³ 0,5d _{а 2б} + 0,5d * + с _о ,

где с _о = (3 … 5) мм,

значение d * принимается согласно эскизу выходного вала редуктора,

d _{а 2б} = d _2б + 2m _б = 2a _б u _б /(u _б + 1) + 2m _б , d _2б – делительный диаметр зубчатого колеса, m _б – модуль зацепления быстроходной передачи. (Согласно ТЗ значение модуляm _б находится в пределах от 1,5 до 3 мм).

d _{а 2б} = d _2б + 2m _б = 2a _б u _б /(u _б + 1) + 2m _б =2*5*140/6 + 2*3=239мм

a _т ³ 0,5*239+ 0,5*72 + 5=160 мм ,

принятое значение межосевого расстояния a _т не удовлетворяет условию a _т ³ 0,5d _{а 2б} + 0,5d * + с _о , необходимо принять новое значениеa _т =160 мм по ряду R 40.

1.5 Геометрический расчёт параметров зубчатых колёс

Принятые выше значения a _Т иa _Б используем для определения делительных диаметров шестерни и колеса тихоходной пары и быстроходной пар (рис 2.1):

d _{1 Т} = 2 a _Т /(1 + u _Т ); d _{2 Т} = u _Т d _{1 Т}

d _{2 Б} = 2 a _Б /(1 + u _Б ); d _{2 Б} = u _Б d _{1 Б} . (1.26)

Одна из основных характеристик, определяющих геометрические параметры зубчатых передач,m - модуль зацепления. Z ₁ - число зубьев шестерни.

При назначении остальных параметров каждой зубчатой передачи необходимо выполнять следующие требования и условия.

1. Учитывая требование минимизации габаритов редуктора, выполняем расчёт косозубых цилиндрических передач; т.е. b ¹0, следовательно, cos b < 1 , mz ₁ < d ₁ и m < ( d ₁ /z ₁ ) .

2. Число зубьев шестерни по условиям отсутствия подрезания зубьев должно быть z ₁ ³ 17 (обычно z ₁ принимается 20 и более).

3. Кроме того, необходимо, чтобы число зубьев шестерни z ₁ и число зубьев колеса z ₂ = u z ₁ были целым числами.

Значения коэффициента y _m

Произведем расчеты для быстроходной передачи

Межосевое расстояние на входном валу а =140 мм, u = 5. Выполнить геометрический расчёт передачи.

u = 110/22=5

cos b = 0,5 m z ₁ ( u + 1)/а=0.5*2*22*(5+1)/140=0,942, приемлемо.

Произведем расчет для тихоходной передачи на выходном валу

Межосевое расстояние а=160 мм, и=4. Выполнить геометрический расчет передачи.

Решение

u = 80/20=4

Соответственно,

cos b = 0,5 m z ₁ ( u + 1)/а=0.5*3*20*(4+1)/160=0,937 , приемлемо.

Геометрические характеристики зубчатых передач

Проверка .

1. а = 0,5( d ₁ + d ₂ );

Быстроходная передача а_б = 0,5∙(46.7+233)= 139.5;

Тихоходная передача а_т =0,5(64+256)=160 .

2.m z ₁ = d ₁ cos b ;

Быстроходная передача 2∙22=46.7∙0,942,44=43.9;

Тихоходная передача 3∙20=64∙0,937,60=59.9.

3.d ₂ cos b / z ₂ = m ;

Быстроходная передача 233∙0,942/90=2 , 2=2;

Тихоходная передача 256∙0,937/80=2.9 , 2,9=3.

4.d ₂ / d ₁ = z ₂ / z ₁ = u ;

Быстроходная передача 233/46.7=90/22, 4.98=4.9=5;

Тихоходная передача 256/64=80/20, 4=4=4.

Таким образом все подобрано.

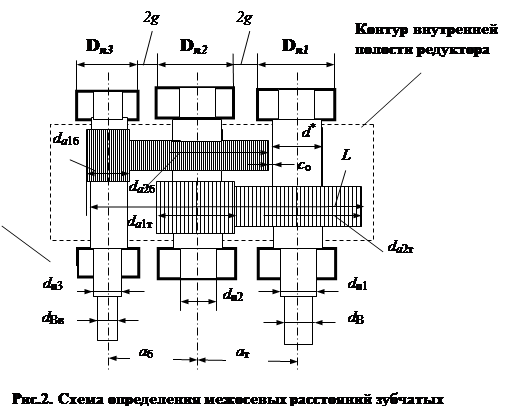

Рис. 2.1. Схема определения межосевых расстояний зубчатых передач

где а_б и а_т – межосевые расстояния быстроходной и тихоходной зубчатых пар соответственно, мм; D _{п 1} D _п2 иD _{п 3} – наружные диаметры подшипников качения, мм;

2. РАСЧЁТ ЗУБЧАТЫХ ПЕРЕДАЧ И ВЫБОР МАТЕРИАЛОВ

2.1 Расчёт контактных напряжений зубчатых передач

Критерий контактной усталостной прочности зубьев записывается в виде

s_H £ [s_H ], (2.1)

где s _H , [ s _H ] - соответственно расчётное и допускаемое контактные напряжения.

Расчётное значение s _H для косозубой передачи с внешним зацеплением определяют по формуле

s_H = 1,18 Z_{H b ,} (2.2)

где E _пр – приведенный модуль упругости материалов контактирующих зубьев.

Примем E _пр =2× 10⁵ МПа.

Т _ш – момент, передаваемый шестерней рассчитываемой зубчатой пары;

d _ш – делительный диаметр этой шестерни;

y _bd = b / d _ш - коэффициент ширины b зацепленияотносительно делительного диаметра шестерни d _ш.

определим значения y _bd

y_bd = b / d _ш (2.3)

y _{bd б} ==0,642,

y_{bd т} ==0,703.

y _{bd т} и y_{bd б} не превышают наибольшие допустимые значения.

Окружная скорость рассчитывается по формуле

v = w d /2 (2.4)

v _б ==3.85 м/с,

v _т ==1.071 м/с.

Расчётная ширина тихоходной пары равна

b _Т = y_{bd Т} ∙d _шТ , (2.5)

а быстроходной пары

b _Б = y_{bd Б} ∙d _шБ (2.6)

Коэффициент К _H учитывает влияние на неравномерность распределения нагрузки по длине зуба схемы расположения зубчатых колёс редуктора

И рассчитывается по формуле

К_H = К_{H b} ∙К_Hv , (2.7)

где К_{H b} , К_Hv коэффициенты, выбирающиеся из стандартных значений.

Для тихоходной пары

К_{H т} =1.25∙1.01=1,57.

Для быстроходной пары

К_{H б} =1,11∙1,03=1,14.

Коэффициент Z_{H b} учитывает повышение прочности косозубых передач по сравнению с прямозубыми передачами

Z_{H b} = К_{H a} (cos² b/ e_a )^1/2 , (2.8)

где e_a -коэффициент торцового перекрытия

e_a = [1,88 – 3,22(1/z _ш + 1/z _к )]cos b. (2.9)

Коэффициент К _{H a} введён для учёта влияния неточности нарезания зубьев на одновременность многопарного зацепления косозубых цилиндрических передач.

При α=40˚, sin 2α=0,6428.

Рассчитаем s_H тихоходного и быстроходного валов по формуле (2.2)

s_{H т} =1,18∙0,749=1036 МПа,

s_{H б} =1,18*0,743=609.1 МПа.

Заполним таблицу параметров

Таблица 8

2.2 Выбор поверхностного и объёмного упрочнения и проверочный расчёт зубьев колёс

Значения предела контактной выносливости зубьев [s _{H lim} ] быстроходной и тихоходной пар определим по формуле

[s _{H lim} ] ³s _H [s_H ], (2.10)

где[s_H ] - нормативный коэффициент запаса контактной прочности;

Примем [s_H ] = 1,2 .

Тогда

[s _{H lim} ]_т ³1036.6∙1,2=1243.2 МПа,

[s _{H lim} ]_б ³609.1∙1,2=730.8 МПа.

В качестве термической обработки зубьев тихоходной зубчатой передачи выберем цементацию + закалку и низкий отпуск (23HRC), при твёрдости зубьев 55 HRC. В качестве материала возьмем сталь 20ХФ.

[s _{H lim} ]_т =1265 МПа.

В качестве термической обработки зубьев быстроходной зубчатой передачи выберем объёмную закалку (18HRC+150), при твёрдости зубьев 35 HRC. В качестве материала возьмем сталь 40Х.

[s _{H lim} ]_б =780 МПа.

2.3 Проверочный расчёт зубчатых колёс по изгибной прочности

Проверочный расчёт зубьев косозубых передач выполняется по критерию изгибной усталостной прочности зубьев

s_F = 2Y_FS Y_{F b} К _F Т / (m d _ш b _ш ) £ [s_F ], (2.11)

где Т – момент, передаваемый данной шестерней.

Y_FS – коэффициент формы зуба;

Y_{F b} – коэффициент повышения изгибной прочности косозубых передач по сравнению с прямозубыми;

К _F - коэффициент расчётной нагрузки

К_F = К_{F b} ∙К_Fv ; (2.12)

К _{F b} - коэффициент концентрации нагрузки (см. рис.4 и табл.9);

К _{F v} – коэффициент динамической нагрузки;

Для тихоходной передачи примем К _{F v т} =1,01, а для быстроходной К _{F v б} =1,05;

К _{F b} для учебного расчёта можно принять

К_{F b} = 2(К_{Н b} -1)+1; (2.13)

К_{F b т} =2∙(1,25-1)+1=1,5;

К_{F b б} =2∙(1,11-1)+1=1,22.

Подставим значения в (2.12) и вычислим К_F

К_{F т} =1,5∙1,01=1,575;

К_{F б} =1,22∙1,05=1,281.

Вычислим эквивалентное число зубьев шестерни

z _v = z _ш / cos ³ b,(2.14)

где z _v - эквивалентное число зубьев шестерни.

Для быстроходного вала

z _{v б} ==26,74.

Для тихоходного вала

z _{v т} ==23,92.

Для тихоходного вала примем Y_{FS т} =4 ;для быстроходного Y_{FS б} =3,9

Y_{F b} находится по формуле

Y_{F b} = К_{F a} Y_b / e_a (2.15)

где e _a - коэффициент торцового перекрытия.

К _{F a} - коэффициент неравномерности нагрузки находящихся одновременно в зацеплении пар зубьев;

Y _b - коэффициент, учитывающий влияние наклона контактной линии;

e_a = [1,88 – 3,22(1/z_ш + 1/z_к )] cosb, (2.16)

e_{a т} =[1,88 – 3,22 ∙ (1/20+ 1/80)] ∙0,942=1,581;

e_{a б} =[1,88 – 3,22 ∙ (1/22+ 1/90)] ∙ 0,857=1,591.

Для учебного расчёта К _{F a} примем

К_{F a} = 3∙ (К _{H a} -1)+1, (2.17)

К_{F a т} = 3∙ (1-1)+1=1,

К_{F a б} =3∙ (1,02-1)+1=1,06.

Рассчитаем Y _b (β_т =19, а β_б =20)

Y_b = 1 - b°/140 , (2.18)

Y_{b т} = 1- 20/140=0,864;

Y_{b б} =1-20/140=0,857.

Подставим найденные значения в формулу (2.15) и вычислим Y_{F b} для тихоходной и быстроходной передачи

Y_{F b т} =1∙0,864/1,581=0,546,

Y_{F b б} =1,06∙0,857/1,591=0,571.

Вычислим s_F с помощью формулы (2.11)

s_{F т} =2∙4∙0,546∙1,575∙386/(3∙0,064∙0,040)=369 МПа

s_{F б} = 2∙3,9∙0,571∙1,281∙78,86/(2∙0,045∙0,030)=167 МПа

Допускаемое напряжение при данном виде упрочнения определим как отношение

[s_F ] = s_{F lim} / [s_F ], (2.19)

гдеs _{F lim} - предел выносливости зубьев при изгибе;

[s_F ] - нормативный коэффициент запаса усталостной прочности зубьев при изгибе;

Примем [s_F ] = 1,75

s_{F б} =167 МПа

s_{F т} =369 МПа

Условие s_F ≤ [s_F ] выполняется для быстроходной зубчатой передачи, при твёрдости зубьев HRC=55

s _{F lim б} =750 МПа,

s_{F б} = 167 МПа≤ [s_F ]= s _{F lim б} / [s_F ]=750/1,75=428,6 МПа;

В качестве материала быстроходной зубчатой передачи возьмем ранее выбранную сталь 20ХФ.

Условие s_F ≤ [s_F ] выполняется для тихоходной зубчатой передачи, уже при твёрдости зубьев HB=210

s _{F lim т} =378 МПа,

s_F = 369 МПа≤ [s_F ]= s _{F lim б} / [s_F ]=378/1,75=216МПа.

В качестве материала возьмем ранее выбранную сталь 40Х.

3. ПРОВЕРОЧНЫЙ РАСЧЁТ УЗЛОВ И ДЕТАЛЕЙ

3.1 Определение реакций опор и расчёт подшипников промежуточного вала

Значения длин участков вала определяются по компоновке редуктора. В качестве расчётной длины участков вала рекомендуется принимать:

- расстояние от средней плоскости радиальных подшипников до средней плоскости (по ширине) шестерни или колеса;

- расстояние между средними плоскостями (по ширине) шестерни и колеса;

- расстояние от торца опорной поверхности внутреннего кольца радиально-упорного подшипника или конического подшипника до средней плоскости шестерни или колеса.

В каждой зубчатой паре промежуточного вала определяются:

- тангенциальная (окружная) сила

F_t = T _ш / d _ш илиF_t = 2∙T _ш / d _ш (3.1)

- осевая сила

F _а = F_t ∙ tg b (3.2)

- радиальная силы

F_r = F_t ∙ tg a / cos b (3.3)

F_{t ТП} =1530*2/0,256= 11953,13 Н;

F_{x ТП} =11953,13∙0,3728= 4456,125 Н;

F_{r ТП} =11953,13*0,364/0,937= 4643,477 Н;

Таблица 15

Н

Рис. 2.2.Схема нагружения вала в горизонтальной плоскости z 0 x

Составим схему нагружения промежуточного вала в горизонтальной плоскости z 0 x .

Из технического задания a =46мм, b =100мм,l =260мм.

Пользуясь рис. 2.2. произведём расчёт реакций Z_A и Z_B .

Z_A = (- F_r · b + F_x · R₂ )/(a+b) = (2.4)

= (-4643.477· 0,100+4456.125· 0,128)/0,146=726.276 Н

Z_B = (- F_r · а - F_x · R ₂ )/(а+ b ) = (2.5)

=(-4643.477·0,046-4456.125· 0,128)/0,146= -5369.75Н

Пользуясь уравнением ( 2.1), выполним проверку

Z_A + Z_{B +} F_r = 726-5369+4643=0

Аналогично составим схему нагружения промежуточного вала в вертикальной плоскости y 0 x .

Рис.2.3. Схема нагружения вала в вертикальной плоскости y 0 x

Пользуясь рис. 2.3. произведём расчёт реакцийY_A и Y_B .

Из уравнения (2.2) следует, что суммы моментов сил около точек А и В равны нулю.

Y _В =(F_m l +F_t · a )/(a+b) = (2.8)

=(11953.13·0,046+4841.2·0,260)/0,146= 12387.37Н

Y _А = (-F_m ·(l-a-b )+ F_t ·b )/( а +b) =

=(-4841.2·0,114+11953.13·0,100)/0,146=4406.96 H

Выполним проверку, используя формулы ( 2.1)

Y _A +Y_B – F_m - F_t = 4406.96+12387.37-4841.2-11953.13=0 (2.9)

3.1 Проверочный расчёт конических подшипников опор

Проверочный расчёт конических подшипников опор промежуточного вала выполняется по динамической грузоподъёмности.

А. Критерий надёжности подшипников качения по усталостной прочности тел качения имеет вид

С £ С _п ,(3.12)

где С – расчётная динамическая грузоподъёмность, С _п – паспортная динамическая грузоподъёмность данного подшипника.

Расчётная динамическая грузоподъёмность С определяется по следующей зависимости

С = Р [ L / ( a ₁ a ₂ )] ^{1/ p} ,(3.13)

где Р – эквивалентная нагрузка данного подшипника, Н;

L - ресурс, млн. оборотов вала; примем

L = 60 n _пв L_h / 10⁶ = 60∙80∙8000/10⁶ = 38.4 млн. об., (3.14)

где n _пв – частота вращения промежуточного вала в об/мин; L_h - ресурс редуктора в часах;

р – показатель степени, р =10/3 для роликовых подшипников;

a ₁ – коэффициент надёжности:

Надёжность ............. 0,9 0,95 0,96 0,97 0,98 0,99

Коэффициентa ₁ ..........1 0,62 0,53 0,44 0,33 0,21;

a ₂ – коэффициент, учитывающий условия эксплуатации, для конических роликоподшипников в обычных условий a ₂ =0,6 .. 0,7 и для

и для подшипников из высококачественных сталей при наличии гидродинамической плёнки масла без перекосов a ₂ = 1,1 ..1,3.

Примем a ₁ =1 иa ₂ =0,7.

Б. Эквивалентная динамическая нагрузка определяется

для А – опоры

P _A = (X F_rA +YF_{x А} )K _б K _т , (3.15)

для В - опоры

P _В = (X F_{r В} +YF_{x В} )K _б K _т , (3.16)

где F_rA иF_{r В} – радиальные силы, действующие на А - опору и В – опору; F_{x А} иF_{x В} – осевые силы, действующие на А - опору и В – опору;

X иY – коэффициенты, учитывающие влияние соответственно радиальной и осевой составляющих реакции в данной опоре (определяются по каталогу подшипников раздельно для каждой опоры);

K _б – коэффициент безопасности, при спокойной нагрузкеK _б =1, при умеренных толчках K _б =1,3 ...1,5, при ударах K _б =2,5 ...3;примем K _б =1,3.

K _т – температурный коэффициент (для подшипников из стали ШХ15); примем

K _т =1 при рабочей температуре до 100°С.

Параметр осевой нагрузкие указан в каталоге подшипников, e = 0,68

S_А = e ∙F_{r А} = 0,68∙0.83· = 2520.839 Н (3.17)

S_В = e ∙F_{r В} = 0,68*0.83* = 7620 Н(3.18)

F_{x а} = F_x + S_A = 1960 + 425 = 2385 Н

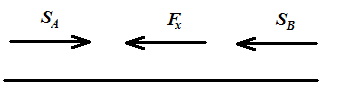

S =S_A + F_x -S_B = (3.19)

= 2520.839 +4456.125 – 7620 = -643.086 < 0,

значит вал сместится в сторону левой опоры, следовательно

F_xB = S_В = 7620 Н.

Определим силу F_{x А} из уравнения равновесия вала

F_{x А} =S_B -F_x ; (3.20)

F_{x А} = 7620-4456 = 3164 Н.

Т.к. = 3164/4466.405= 0.7084 ≥ e = 0,68 , принимаемX = 0,41, Y = 0,87.

= 7620/13501.15= 0,564< e = 0,68 , принимаем X = 1, Y = 0.

Подставив найденные значения в формулы (3.15) и (3.16), найдем эквивалентную динамическую нагрузку для опор A и B

P_A = (0,41∙4466.405 + 0,87∙3164) ∙1,3∙1 = 5959 Н,

P_B = (0 + 1∙13501.15) ∙1,3∙1 =17551.495 Н.

Подставив P_B , так как для тихоходной больше нагрузки, то в формулу (3.13), определим расчётную динамическую грузоподъёмность С

C =17551.495∙()^0,3 = 58.34 кН £ С_п = 80.2 кН

Критерий надёжности подшипников качения по усталостной прочности тел качения выполняется.

Заключение

1. Для обеспечения требуемого крутящего момента и частоты вращения на выходном валу необходимо использовать асинхронный электродвигатель переменного тока 4А160S2

2. Для обеспечения ресурса тихоходной зубчатой передачи необходимо изготовить её из стали 20ХФ с твердостью зубьев 55 HRC и использовать цементацию + закалку и низкий отпуск в качестве термообработки. Для обеспечения ресурса быстроходной зубчатой передачи её необходимо изготовить из стали 40Х с твердостью зубьев 35 HRC и использовать объемную закалку.

3. На промежуточном валу следует установить подшипники ГОСТ 7308.

4. Для крепления крышек подшипниковых узлов следует использовать болты Болт М14 для тихоходной и быстроходной передач.

5. Для соединения выходной вал – муфта необходимо использовать шпоночное соединение.

ЛИТЕРАТУРА

1. Правила оформления студенческих выпускных работ и отчётов/ Сост.: Г.П. Голованов, К.К. Гомоюнов, В.А. Дьяченко, С.П. Некрасов, В.В. Румянцев, Т.У. Тихомирова; Под ред. В.В. Глухова. СПб.: Изд-во СПбГТУ, 2002. 32 с.

2. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин: Учеб. пособие для техн. спец. вузов. - м.: Высш. шк., 1998. 447 с., ил.

3. Курсовое проектирование деталей машин: Учеб. пособие... / С.А. Чернавский, К.Н. Боков, И.М. Чернин и др. М.: Машиностроение, 1988. 418 с., ил.

4. Справочник металлиста /Под ред. С.А. Чернавского и В.Ф. Рещикова. М.: Машиностроение, 1976. В 5-ти т. Т.1.768 с.

5. Иванов М.Н. Детали машин: Учеб. для студентов втузов / Под ред. В.А. Финогенова. М.: Высш. шк., 1998. 383 с., ил.

6. Детали машин: Справочные материалы по проектированию/ Сост. Ю.Н. Макаров, В.И. Егоров, А.А. Ашейчик, Р.Д. Макарова, 1995. 75 с.

7. Детали машин: разработка и оформление конструкторской документации курсового проекта/ В.И. Егоров, Е.В. Заборский, В.И. Корнилов и др., 2003. 40
