Содержание
1. Расчет сопротивления теплопередаче ограждающей конструкции
2. Расчет сопротивления паропроницанию ограждающей конструкции
3. Расчет сопротивления воздухопроницанию ограждающей конструкции
4. Список литературы
1.
Расчет сопротивления теплопередаче ограждающей конструкции
1) Выписываем характеристики района строительства:
-расчетная температура наружного воздуха холодного времени года-
t
ext
=- 40 0С (определяем по приложению 1 источника [1]);
-средняя температура воздуха периода со среднесуточной температурой воздуха меньшей 8 0С – t
ht
=-6.2 0С (определяем по приложению 1 источника [1]);
-продолжительность периода со среднесуточной температурой воздуха меньшей 8 0С – z
ht
=264 сут (определяем по приложению 1 источника [1]);
-зона влажности – нормальная (определяем по приложению 1 источника [1]);
2) Назначение помещения – клуб:
- температура внутреннего воздуха – t
int
=18 0С (определяем по таблице 1.2 источника [1]);
-влажность воздуха в указанном помещении – φ
=55% (определяем по таблице 1.3 источника [1]);
3) Влажностный режим помещения – нормальный (определяем по таблице 1.1 источника [1]);
4) Условия эксплуатации ограждающей конструкции – Б (определяем по таблице 1.4 источника [2]);

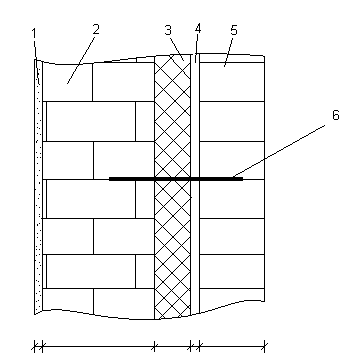

5)Конструкция стены:
0,015 0,250 0,020 0,120
| Теплотехнические характеристики материала стены |
| Материал |
Наименование характеристик |
| δ
, м. |
ρ
, кг/м3 |
λ
, Вт/м. 0С |
| 1. Мрамор |
0,015 |
800 |
0,91 |
| 2. Кирпичная кладка из силикатного четырнадцатипустотного кирпича на цементно-песчаном растворе |
0,25 |
1400 |
0,52 |
| 3. Пенополистирол Стиропор PS30 |
x |
225 |
0,0072 |
| 4. Воздушная прослойка |
0,020 |
0,15 |
| 5. Кирпичная кладка из силикатного четырнадцатипустотного кирпича на цементно-песчаном растворе |
0,120 |
1400 |
0,52 |
| 6. Стальной анкер |
0,004 |
7850 |
58 |
2) Расчет кирпичной стены:
· Определяем градуса-сутки отопительного периода:
 (0С. сут);
· Определяем нормируемое сопротивление теплопередаче:
 ;
где  ;  ;
Коэффициенты a
и b
определяем по таблице 4 из распечаток к заданию по значению  ;
 (м2 . 0С/Вт);
 (м2 . 0С/Вт);
· Определяем необходимую толщину утепляющего слоя – R
о
:
 (м2 . 0С/Вт)
 (м) – по конструктивным соображениям принимаем  (м);
 (м2 . 0С/Вт);
(м2 . 0С/Вт) <  (м2 . 0С/Вт) – условие выполняется.
· Определяем расчетный температурный перепад  , показывающий разницу между t
внутренней поверхности стены и tint
:
 ;
 (определяем по таблице 2.1 источника [1]);
 температурный перепад допустим, конструкция удовлетворяет требованиям СНиП.
· Проверяем возможность выпадения конденсата на внутренней поверхности стены:
 - температура поверхности ограждающей конструкции должна быть не ниже температуры точки росы:
- температура внутренней поверхности без теплопроводного включения определяется по формуле:
 ;
- температура внутренней поверхности по металлическому тепловому включению определяется по формуле:
  ;
 ;
 ;
По таблице определяем
t
int
=
180С;
E
в
=2064 Па по приложению 3 таблице 1 источника [1];
 %;
· определяем действующую упругость водяного пара воздуха в помещении:
 (Па);
 по приложению 3 таблице 1 источника [1] по  ;
 выпадение конденсата на внутреннюю поверхность стены и по тепловому включению не произойдет.
· подбор оконного заполнения:
Требуемое приведенное сопротивление для окна  принимаем по таблице 4 из распечаток ;
 (0С.сут);
 (м2. 0С/Вт);
Для заданных климатических условий можно применить обычное стекло и однокамерный стеклопакет в раздельных переплетах из стекла с мягким селективным покрытием.
2.
Расчет сопротивления паропроницанию ограждающей конструкции
| Теплотехнические характеристики материала стены |
| Материал |
Наименование характеристик |
| δ
, м. |
ρ
, кг/м3 |
μ
,
м2/(м.г.Па). 0С
|
| 1. Мрамор |
0,015 |
800 |
0,16 |
| 2. Кирпичная кладка из силикатного четырнадцатипустотного кирпича на цементно-песчаном растворе |
0,25 |
1400 |
0,16 |
| 3. Пенополистирол Стиропор PS30 |
0,18 |
225 |
0,49 |
| 4. Воздушная прослойка |
0,020 |
- |
| 5. Кирпичная кладка из силикатного четырнадцатипустотного кирпича на цементно-песчаном растворе |
0,12 |
1400 |
0,16 |
| 6. Стальной анкер |
0,004 |
7850 |
0 |
Средняя температура наружного воздуха и упругость водяного пара по месяцам.
Наименование
характеристики
|
I |
II |
III |
IV |
V |
VI |
VII |
VII |
IX |
X |
XI |
XII |
Год |
| Расчетная t |
-15,9 |
-14,7 |
-9,9 |
-1,4 |
4,6 |
11,7 |
15,0 |
12,4 |
6,5 |
-0,5 |
-7,2 |
-13,3 |
-1,1 |
| Упругость водяного пара наружного воздуха |
210 |
200 |
260 |
420 |
600 |
940 |
1190 |
1160 |
860 |
580 |
370 |
280 |
589 |
1) Определение среднесезоной температуры и продолжительности сезонного периода:
Зимний период (ниже -5 0С):
 ;
 ;  5месяцев;
Весеннее-осенний период (-5 ÷ +5):
 ;  месяца;
Летний период (выше +5):
  месяца.
2) Плоскость возможной конденсации водяных паров совпадает с наружной поверхностью утеплителя. Толщина увлажненного слоя =толщине утеплителя:
 м;
 (определяем по таблице 4.1 источника [1]);
3) Определяем значение температуры в плоскости возможной конденсации соответствующих средним сезонным температурам наружного воздуха:
 ;
 термическое сопротивление слоев в пределах от внутренней поверхности до плоскости возможной конденсации:
 (м2. 0С/Вт);
 ;  ;
 ;  ;
 ;  ;
 , , определяем по таблице 1 или 2 приложения 3 источника [1].
4) Определяем упругость водяного пара в плоскости возможной конденсации за годовой период:
 ;
 ;
5) Определяем сопротивление паропроницанию слоев:
 (м2.ч.Па/мг);
расположенных между внутренней поверхностью стены и плоскостью возможной конденсации:
 (м2.ч.Па/мг);
расположенных между наружной поверхностью стены и площадью возможной конденсации:
 (м2.ч.Па/мг);
нормированное сопротивление паропроницанию из условия недопустимости накопления влаги за годовой период эксплуатации определяется по формуле:
 (м2.ч.Па/мг);
 (м2.ч.Па/мг);
нормированное сопротивление паропроницанию из условия недопустимости накопления влаги в ограждающей конструкции за период с отрицательными температурами наружного воздуха:
 (м2.ч.Па/мг);
 (0С);
 суток
определяем температуру в плоскости возможной конденсации при средней температуре наружного воздуха периода с отрицательной среднемесячной температурой:
 ;
 (м2. 0С/Вт);
 ;
определяем упругость водяного пара для данного периода:
 (Па);
 (Па) по приложению 3 таблице 2 источника [1];
 ;
 ;
 (м2.ч.Па/мг);
Сопротивление паропроницанию наружной стены в пределах от внутренней поверхности до плоскости возможной конденсации  меньше  и  , что не соответствует требованию СНиП 23-02-2003.
3.
Расчет сопротивления воздухопроницанию ограждающей конструкции
сопротивление ограждающий конструкция
Район строительства – г. Нарьян-Мар. Жилое трехэтажное здание, высота от поверхности земли до верха карниза 9,3 м, наружный ряд кирпичной кладки выполнен с расшивкой швов. Максимальная скорость ветра в январе месяце для района строительства по источнику [2] равна 6,3 м/с.
| Теплотехнические характеристики материала стены |
| Материал |
Наименование характеристик |
| δ
, м. |
ρ
, кг/м3 |
Сопротивление
воздухопрониц.
|
| 1. Мрамор |
0,015 |
800 |
142 |
| 2. Кирпичная кладка из силикатного четырнадцатипустотного кирпича на цементно-песчаном растворе |
0,25 |
1400 |
2 |
| 3. Пенополистирол Стиропор PS30 |
0,18 |
225 |
2 |
| 4. Воздушная прослойка |
0,020 |
| 5. Кирпичная кладка из силикатного четырнадцатипустотного кирпича на цементно-песчаном растворе |
0,120 |
1400 |
2 |
определяем портативную воздухопроницаемость наружной стены по таблице 3.1 источника [1]:
 кг/(м2.ч);
определяем удельный вес наружного и внутреннего воздуха:
 (Н/м2);  (Н/м2);
 (Н/м2);  (Н/м2);
определяем разность давления воздуха на наружной и внутренней поверхности стенки:
 ;
 (Па);
определяем требуемое сопротивление воздухопроницанию наружной стены:
 (м2.ч.Па/мг);
определяем сопротивление воздухопроницанию стены:
 ;
 (м2.ч.Па/мг);
 (м2.ч.Па/мг);
 (м2.ч.Па/мг);
 (м2.ч.Па/мг);
 (м2.ч.Па/мг);
 > , условие выполняется, что удовлетворяет требованиям
СНиП 23-02-2003.
Список литературы
1) Учебное пособие “Теплозащита зданий в северных условиях”
А.Д. Худяков.
2) СНиП 2.01.01.-82 “Строительная климатология и геофизика”.
3) СНиП 23-02-2003 “Строительная теплотехника”.
|
