Отчёт по лабораторной работе №3

«Резонансные явления в простейших электрических цепях»


Цель работы – исследовать асинхронного трёхфазного двигателя с фазным ротором.

Измерительные электроприборы: амперметр, вольтметр, ваттметр.

Паспортные данные:

Vk , Vc : Э 378 ~ 0–250 В

A (K-50): ~ 0–100 А

W (K-50): 0–150 Вт

V (K-50): 0–150 В

Ak , Ac:

АТР

U – 127/220В

I – 24/40 А

Vрег – 0…250В

Схема

Рис. 1. Схема последовательного соединения элементов для исследования резонанса напряжений


Рис. 2. Схема параллельного соединения элементов для исследования резонанса токов

Таблица 1. Резонанс напряжений

Операция Измерено Вычислено
Приборы - Комплекс-50 Vk Vc - - -
V A W
Параметры C U I P Uk Uc z R φ
Единицы измерения мкФ B A Bт В В Ом Ом град
Резонанс Напряжений
С0 1 10 79 0,71 53 220 220 111,2676056 105,137869 19,1
C> С0 2 11 77 0,7 53 230 200 110 108,163265 10,49
3 15 78 0,55 33 180 120 141,8181818 109,090909 39,72
4 31 79 0,34 12 110 30 232,3529412 103,806228 63,46
C< С0 5 6 78 0,26 19 88 150 300 281,065088 20,4
6 5 78 0,19 5 61 130 410,5 138,50 70,2
7 3 80 0,1 2 20 108 800 200 75,52

Таблица 2. Резонанс токов

Операция Измерено Вычислено
Приборы - Комплекс-50 Ak Ac - - -
V A W
Параметры C U I P Ik Ic y g φ
Единицы измерения мкФ B A Bт A A см см град
Резонанс тока
С0 1 10 122 0,15 14 0,37 0,38 0,001229 0,0009406 40,09
C< С0 2 11 122 0,17 14 0,37 0,42 0,001393 0,0009406 47,54
3 15 122 0,27 14 0,37 0,56 0,002213 0,0009406 64,848
4 27 122 0,7 15 0,37 0,11 0,005737 0,0010077 79,883
C> С0 5 8 122 0,15 14 0,37 0,3 0,001229 0,0009406 40,090
6 6 122 0,21 14 0,37 0,17 0,001721 0,0009406 56,876
7 5 122 0,26 14 0,37 0,11 0,002135 0,0009406 63,809

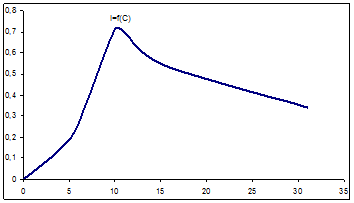

Рис. 3. График зависимости тока от емкости при резонансе напряжений

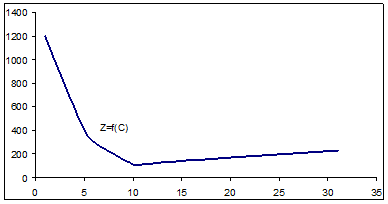

Рис. 4. График зависимости полного сопротивления от емкости при резонансе напряжений

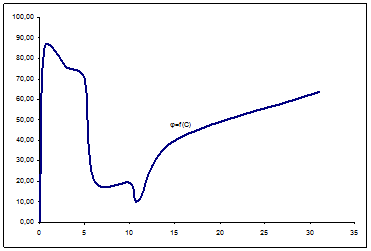

Рис. 5. График зависимости фазового угла сдвига от емкости при резонансе напряжений

асинхронный двигатель напряжение резонанс

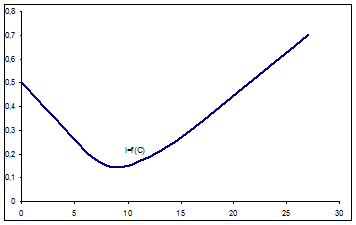

Рис. 6. График тока сдвига от емкости при резонансе напряжений

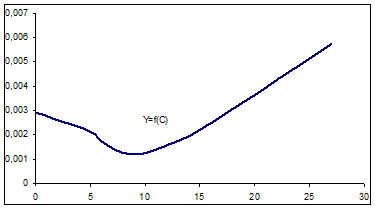

Рис. 7. График полной проводимости от емкости при резонансе токов

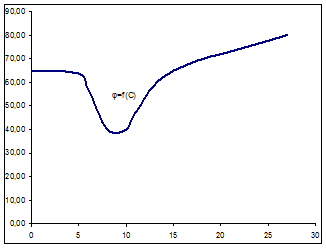

Рис. 8. График зависимости фазового угла сдвига от емкости при резонансе токов

Рис. 9. Векторная диаграмма резонанса напряжений при С>С0

Рис. 10. Векторная диаграмма резонанса напряжений при С=С0


Рис. 11. Векторная диаграмма резонанса напряжений при С<С0

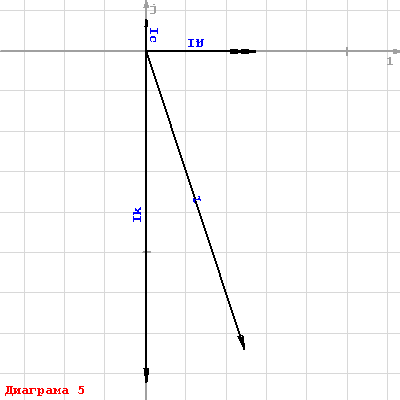

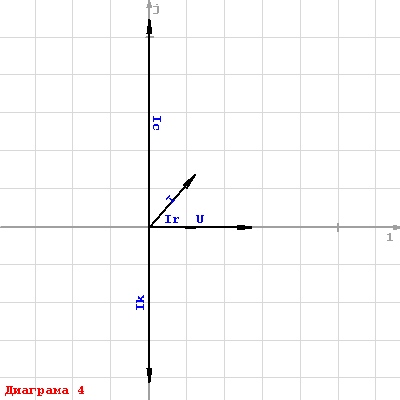

Рис. 12. Векторная диаграмма резонанса напряжений при С>С0


Рис. 13. Векторная диаграмма резонанса напряжений при С=С0

Рис. 14. Векторная диаграмма резонанса напряжений при С<С0
