Реферат: Принцип действия гидравлического домкрата

Принцип действия гидравлического пресса

Что такое домкрат? Это стационарный, переносной или передвижной грузоподъемный механизм для подъема и фиксации на заданной высоте тяжелых предметов. Домкрат может использоваться как самостоятельное устройство при выполнении ремонтных или строительных работ, так и в составе более сложных механизмов (кранов, подъемников, прессов и т.д.)

Как правило, домкрат у многих ассоциируется со сменой колес автомобиля. На самом деле он применяется гораздо шире. Домкрат может выполнять как сложнейшие операции, например перемещать пролеты моста, так и более легкие: поднять и держать корпус автомобиля при ремонтных работах. Также с помощью современного домкрата можно натянуть провода на линиях высокого напряжения, сжать мощную пружину, протолкнуть через грунт трубу водопровода, разрушить старое перекрытие в здании и многое другое. Без домкрата невозможен подъем и перемещение крупных блоков или отдельных частей монтируемых сооружений, узлов или деталей оборудования. В отличие от других подобных ему устройств(например, лебедки)он более компактен, прост в обслуживании, надежен в эксплуатации. Еще одно его отличие в том, что при работе домкрат всегда располагается непосредственно под грузом.

По типу привода различают домкраты ручные и электрические. По принципу действия и конструктивным особенностям домкраты делятся на реечные, винтовые, гидравлические (в том числе специальные) и пневматические. Грузоподъемность некоторых домкратов достигает сотен тонн, высота подъема варьируется от нескольких сантиметров до нескольких метров

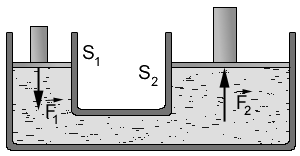

Гидравлический пресс представляет собой два сообщающихся сосуда цилиндрической формы и разного диаметра, в которых имеются поршни, площади которых S₁ и S₂ различны (S₂ >> S₁ ). Цилиндры заполнены жидким маслом (обычно трансформаторным) . Схематически устройство гидравлического пресса изображено на рис. 52 (на этом рисунке не показаны резервуар с запасом масла и система клапанов).

Без нагрузки поршни находятся на одном уровне. На поршень S₁ действуют силой F₁ , а между поршнем S₂ и верхней опорой закладывают тело, которое нужно прессовать.

Сила F₁ , действуя на поршень S₁ , создает в жидкости дополнительное давление р=F₁ /S₁ . По закону Паскаля это давление передается жидкостью по всем направлениям без изменения. Следовательно, на поршень S₂ действует сила давления

F₂ =pS₂ =F₁ S₂ /S₁ .

Из этого равенства следует, что

F₂ /F₁ =S₂ /S₁ . (5.5)

Следовательно, силы, действующие на поршни гидравлического пресса, пропорциональны площадям этих поршней. Поэтому с помощью гидравлического пресса можно получить выигрыш в силе тем больший, чем S₂ больше S₁ .

Гидравлический пресс широко используется в технике.
