Устройство трансформаторов
Магнитопровод. Трансформаторы в зависимости от конфигурации магнитопровода подразделяют на стержневые, броневые и тороидальные.
В стержневом трансформаторе (рис. 213, а) обмотки 2 охватывают стержни магнитопровода 1; в броневом (рис. 213,б), наоборот, магнитопровод 1 охватывает частично обмотки 2 и как бы

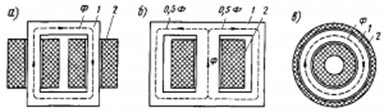

Рис. 213. Принципиальные схемы стержневого (а), броневого (б) и тороидального (в) трансформаторов бронирует их; в тороидальном (рис. 213, в) обмотки 2 намотаны на магнитопровод 1 равномерно по всей окружности.
Трансформаторы большой и средней мощности обычно выполняют стержневыми. Их конструкция более простая и позволяет легче осуществлять изоляцию и ремонт обмоток. Достоинством их являются также лучшие условия охлаждения, поэтому они требуют меньшего расхода обмоточных проводов. Однофазные трансформаторы малой мощности чаще всего выполняют броневыми и тороидальными, так как они имеют меньшую массу и стоимость по сравнению со стержневыми трансформаторами из-за меньшего числа катушек и упрощения процесса сборки и изготовления. Тяговые трансформаторы с регулированием напряжения на стороне низшего напряжения — стержневого типа, а с регулированием на стороне высшего напряжения — броневого типа.
Магнитопроводы трансформаторов (рис. 214) для уменьшения потерь от вихревых токов собирают из листов электротехнической

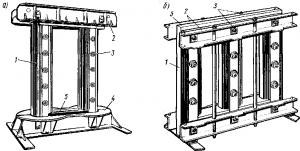

Рис. 214. Магнитопроводы однофазного тягового (а) и силового трехфазного (б) трансформаторов: 1 — стержень; 2 — ярмовые балки; 3 — стяжные шпильки; 4 — основание для установки катушек; 5 — ярмо
стали толщиной 0,35 или 0,5 мм. Обычно применяют горячекатаную сталь с высоким содержанием кремния или холоднокатаную сталь. Листы изолируют один от другого тонкой бумагой или лаком. Стержни магнитопровода трансформатора средней мощности имеют квадратное или крестовидное сечение, а у более мощных трансформаторов — ступенчатое, по форме приближающееся к кругу (рис. 215, а). При такой форме обеспечивается минимальный периметр стержня при заданной площади поперечного сечения, что позволяет уменьшить длину витков обмоток, а следовательно, и расход обмоточных проводов. В мощных трансформаторах между отдельными стальными пакетами из которых собираются стержни, устраивают каналы шириной 5—6 мм для циркуляции охлаждающего масла. Ярмо, соединяющее стержни, имеет обычно прямоугольное сечение, площадь которого на 10—15% больше площади сечения стержней. Это уменьшает нагрев стали и потери мощности в ней.
В силовых трансформаторах магнитопровод собирают из прямоугольных листов. Сочленение стержней и ярма обычно выполняют с взаимным перекрытием их листов внахлестку. Для этого листы в двух смежных слоях сердечника располагают, как показано на рис. 215, б, г, т. е. листы стержней 1, 3 и ярма 2, 4 каждого последующего слоя перекрывают стык в соответствующих листах предыдущего слоя, существенно уменьшая магнитное сопротивление в месте сочленения. Окончательную сборку магнитопровода осуществляют после установки катушек на стержни (рис. 215, в).
В трансформаторах малой мощности магнитопроводы собирают из штампованных листов П- и Ш-образной формы или из штампованных колец (рис. 216, а—в).
Большое распространение получили также магнитопроводы (рис. 216,г—ж), навитые из узкой ленты электротехнической стали (обычно из холоднокатаной стали) или из специальных железо-никелевых сплавов.
Обмотки. Первичную и вторичную обмотки для лучшей магнитной связи располагают как можно ближе друг к другу: на каждом стержне 1магнитопровода размещают либо обе обмотки 2 и 3

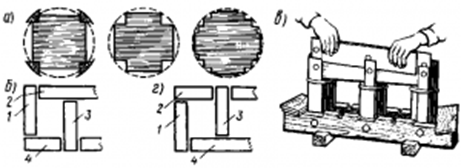

Рис. 215 Формы поперечного сечения (а) и последовательность сборки магнитопровода (б — г)
Рис. 216. Сердечники однофазных трансформаторов малой мощности, собранные из штампованных листов (о, б), колец (в) и стальной ленты (г—ж)
концентрически одну поверх другой (рис. 217,а), либо обмотки 2 и 3 выполняют в виде чередующихся дисковых секций — катушек (рис. 217,б). В первом случае обмотки называют концентрическими, во втором — чередующимися, или дисковыми. В силовых трансформаторах обычно применяют концентрические обмотки, причем ближе к стержням обычно располагают обмотку низшего напряжения, требующую меньшей изоляции относительно магнито-провода трансформатора, снаружи — обмотку высшего напряжения.
В трансформаторах броневого типа иногда применяют дисковые обмотки. По краям стержня устанавливают катушки, принадлежащие обмотке низшего напряжения. Отдельные катушки соединяют последовательно или параллельно. В трансформаторах э. п. с, у которых вторичная обмотка имеет ряд выводов для изменения напряжения, подаваемого к тяговым двигателям, на каждом стержне располагают по три концентрических обмотки (рис. 217, в). Ближе к стержню размещают нерегулируемую часть 4 вторичной обмотки, в середине — первичную обмотку 5 высшего напряжения и поверх нее — регулируемую часть 6 вторичной обмотки. Размещение регулируемой части этой обмотки снаружи упрощает выполнение выводов от отдельных ее витков.
В трансформаторах малой мощности используют многослойные обмотки из провода круглого сечения с эмалевой или хлопчатобумажной изоляцией, который наматывают на каркас из электрокартона; между слоями проводов прокладывают изоляцию из специальной бумаги или ткани, пропитанной лаком.
В мощных трансформаторах, устанавливаемых на э. п. с, тяговых подстанциях и пр., применяют непрерывные спиральные

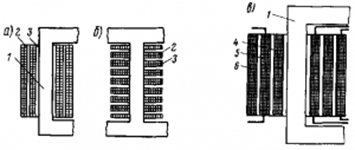

Рис. 217. Расположение концентрических (а), дисковых (б) и концентрических трехслойных (в) обмоток трансформатора
(рис. 218, а) и винтовые параллельные (рис. 218,б) обмотки, обладающие высокой механической прочностью и надежностью. Непрерывную спиральную обмотку используют в качестве первичной (высшего напряжения) и регулируемой части вторичной обмотки (низшего напряжения). Эта обмотка состоит из ряда последовательно соединенных плоских катушек, имеющих одинаковые размеры. Катушки расположены друг над другом. Между ними устанавливают прокладки и рейки из электрокартона, которые образуют горизонтальные и вертикальные каналы для прохода охлаждающей жидкости (масла).
Для повышения электрической прочности при воздействии атмосферных напряжений две первые и две последние катушки первичной (высоковольтной) обмотки обычно выполняют с усиленной изоляцией. Усиление изоляции ухудшает охлаждение, поэтому площадь сечения проводов этих катушек берут большей, чем для остальных катушек первичной обмотки.
Винтовую параллельную обмотку используют в качестве нерегулируемой части вторичной обмотки. Ее витки наматывают по винтовой линии в осевом направлении подобно резьбе винта. Обмотку выполняют из нескольких параллельных проводов прямоугольного сечения, прилегающих друг к другу в радиальном направлении. Между отдельными витками и группами проводов располагают каналы для прохода охлаждающей жидкости.

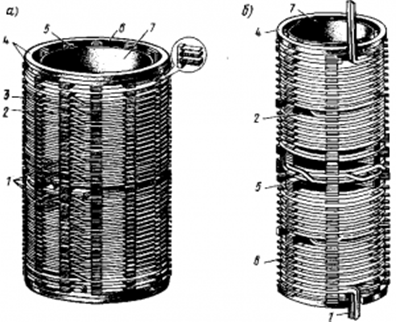

Рис. 218. Непрерывная спиральная (а) и винтовая (б) обмотки мощных трансформаторов электрического подвижного состава: 1 — выводы; 2,6 — каналы для прохода охлаждающей жидкости; 3 — катушки; 4 — опорные кольца; 5 — рейки; 7 — бакелитовый цилиндр; 8 — проводники обмотки
Рис. 219. Устройство трансформаторов общего назначения (а) и тягового (б) с масляным охлаждением: 1— термометр; 2 — выводы обмотки высшего напряжения; 3—выводы обмотки низшего напряжения; 4, 6 — пробки для заливки масла; 5 — масломерное стекло; 7 — расширитель; 8 — сердечник; 9, 10 — обмотки высшего и низшего напряжений; 11 — пробка для спуска масла; 12 —бак для охлаждения масла; 13 — трубы для охлаждения масла; 14 — теплообменник; 15 — воздуховоды; 16, 18 — стойки для установки переключателя выводов трансформатора; 17 — заводской щиток; 19 — насос для циркуляции масла; 20 — опорные балки
Число параллельных проводов определяется током, проходящим по обмотке.
Система охлаждения. Способ охлаждения трансформатора зависит от его номинальной мощности. При увеличении мощности трансформатора необходимо увеличивать и интенсивность его охлаждения.
Трансформаторы малой мощности обычно выполняют с естественным воздушным охлаждением и называют «сухими». Отвод тепла в них происходит путем непосредственной теплоотдачи от нагретых поверхностей обмотки и магнитопровода к окружающему воздуху. В некоторых случаях трансформаторы малой мощности помещают в корпус, залитый термореактивными компаундами на основе эпоксидных смол или других подобных материалов.
В трансформаторах средней и большой мощности сердечник с обмотками целиком погружают в бак, наполненный тщательно очищенным минеральным (трансформаторным) маслом (рис. 219, а). Такой способ отвода тепла называют естественным масляным охлаждением. Трансформаторное масло обладает более высокой теплопроводностью, чем воздух, и хорошо отводит тепло от обмоток и сердечника трансформатора к стенкам бака, имеющего большую площадь охлаждения, чем сам трансформатор. Погружение трансформатора в бак с маслом обеспечивает также повышение электрической прочности изоляции его обмоток и предотвращает ее старение под влиянием атмосферных воздействий. Баки трансформаторов мощностью 20—30 кВ*А имеют гладкие стенки. В более мощных трансформаторах (например, в трансформаторах, устанавливаемых на тяговых подстанциях) для повышения теплоотдачи поверхность охлаждения увеличивают, применяя баки с ребристыми стенками или трубчатые. Нагревающееся внутри бака масло поднимается кверху, а охлаждающееся в трубах опускается вниз, создавая, таким образом, естественную циркуляцию, способствующую охлаждению трансформатора.
На э. п. с. переменного тока применяют трансформаторы с масляным охлаждением и принудительной циркуляцией масла через теплообменник, охлаждаемый воздухом (рис. 219,б). Такая система охлаждения позволяет существенно повысить индукцию в сердечнике и плотность тока в обмотках, т. е. уменьшить массу и габаритные размеры трансформатора.
В систему охлаждения обычно вводят струйное реле, которое не допускает включения трансформатора, если через него не циркулирует масло.
Масло в трансформаторе во время работы нагревается и расширяется. При уменьшении нагрузки оно, охлаждаясь, возвращается к первоначальному объему. Поэтому масляные трансформаторы снабжают дополнительным баком — расширителем, соединенным с внутренней полостью бака.При нагревании трансформатора масло переходит в расширитель. Применение расширителя позволяет значительно сократить поверхность соприкосновения масла с воздухом, что уменьшает его загрязнение и увлажнение.
При работе трансформатора масло, нагреваясь, разлагается и загрязняется, поэтому его периодически очищают или заменяют. Масляные трансформаторы во избежание опасности пожара и взрыва устанавливают в специально огражденных помещениях. Наибольшая температура обмоток трансформатора не должна превышать 105 °С, сердечника — 110 °С, верхних слоев масла — 95 °С.
Для защиты от возможной аварии трансформаторы средней и большой мощности снабжают специальными газовыми реле. Газовое реле устанавливают в трубопроводе между основным баком и расширителем. При значительном выделении взрывоопасных газов, образующихся в результате разложения масла, газовое реле автоматически выключает трансформатор, предупреждая развитие аварии. В трансформаторах мощностью более 1000 кВ*А устанавливают также выхлопную трубу, закрытую стеклянной мембраной. При образовании большого количества газов они выдавливают мембрану и выходят в атмосферу — этим предотвращается деформация бака.
Многообмоточные трансформаторы. Наиболее распространены двухобмоточные однофазные трансформаторы (рис. 220, а). При необходимости получения от одного трансформатора нескольких различных напряжений u21, u22, u23 (рис. 220, б) используют многообмоточные трансформаторы, у которых на магнитопроводе расположено несколько вторичных обмоток с различным числом витков. Например, тяговые трансформаторы электровозов имеют обычно четыре обмотки: первичную (высшего напряжения) и три вторичные (низшего напряжения). Одна из них (тяговая) служит для питания через выпрямитель цепи тяговых двигателей, вторая — для питания электрических потребителей собственных нужд (цепей вспомогательных машин, управления, освещения и пр.) и третья — для питания электрических печей отопления пассажирских вагонов. Если на электровозе предусмотрено рекуперативное торможение, то в ряде случаев применяют специальную вторичную обмотку для питания обмоток возбуждения тяговых двигателей в этом режиме. На некоторых электровозах каждый тяговый двигатель питается от собственного выпрямительного блока и в трансформаторе предусматривают соответствующее число вторичных обмоток.

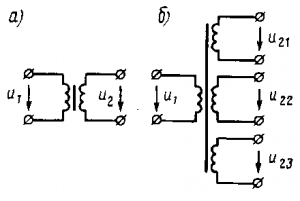

Рис. 220. Схемы двухобмоточного (а) и многообмоточного (б) трансформаторов
