Учебное пособие: Комплексное использование водных ресурсов
Название: Комплексное использование водных ресурсов Раздел: Промышленность, производство Тип: учебное пособие | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Федеральное агентство по образованию Государственное образовательное учреждение Высшего профессионального образования НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ (Сибстрин) Кафедра водоснабжения и водоотведения КОМПЛЕКСНОЕ ИСПОЛЬЗОВАНИЕ ВОДНЫХ РЕСУРСОВ Методические указания к выполнению курсовой работы и для практических занятий для студентов специальности 270112 «Водоснабжение и водоотведение» для всех форм обучения НОВОСИБИРСК 2007г. Методические указания разработаны: к.т.н., доц. Е. Л.Войтовым, к.т.н., доц. Т. А Купницкой, к.т.н., доц. Н. А. Скитер, ст. препод. Т. В.Догадиной. Утверждены методической комиссией инженерно- экологического факультета « » ___________2007г. Рецензенты: · Ю. Л. Сколубович – д.т.н., профессор НГАСУ (Сибстрин) · Е. И. Коновалов – доцент НГАСУ (Сибстрин) ã Новосибирский архитектурно-строительный университет (Сибстрин) 2007г. ОГЛАВЛЕНИЕ 2 КУРСОВАЯ РАБОТА «Комплексное использование водных ресурсов» 5 2.1 Исходные данные для выполнения курсовой работы.. 5 2.2 Задачи курсовой работы.. 5 2.3 Оформление курсовой работы.. 6 2.5 Определение расходов водопотребления и водоотведения в населенном пункте 7 2.5.1. Определение хозяйственно-питьевых расходов воды в населенном пункте 7 2.5.2. Определение количества сточных вод от населенного пункта. 8 2.6 Определение расходов водопотребления и водоотведения для промышленного предприятия. 9 2.7 Земледельческие поля орошения. 10 2.8 Комплексное использование водных ресурсов. 11 2.9 Водохозяйственный баланс. 12 2.10 Оценка рациональности использования водных ресурсов. 13 3.1 Исходные данные для выполнения задания. 14 4 Определение допустимых концентраций химических загрязнений при сбросе стоков в водоем.. 15 5 РАСЧЕТ ПЛАТЫ ЗА СБРОС ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ В ВОДОЕМ 18 5.2 Случай 2. Предприятие провело мероприятия по доочистке некоторых загрязнений. 19 5.3 Установление платежей за сброс. 19 6 Расчет ПРЕДОТВРАЩЕННОГО экономического ущерба от сброса сточных вод 20 ПРИЛОЖЕНИЕ А. Ситуационный план. 22 ПРИЛОЖЕНИЕ Б. Исходные данные для определения хоз-питьевых расходов воды в НП.. 27 ПРИЛОЖЕНИЕ В. Нормы водопотребления для различной степени благоустройства жилой застройки. 27 ПРИЛОЖЕНИЕ Г. Исходные данные для определения расходов на ПП.. 28 ПРИЛОЖЕНИЕ Д. Исходные данные по поверхностным источникам водоснабжения для расчета ВХБ. 30 ПРИЛОЖЕНИЕ Е. Прямоточная схема водопотребления. 31 ПРИЛОЖЕНИЕ Ж. Исходные данные по водоему и сточным водам ПП.. 32 ПРИЛОЖЕНИЕ И. Расчетная схема для определения концентраций химических загрязнений. 37 1 ВВЕДЕНИЕПонятие «комплексное использование и охрана водных ресурсов» предусматривает комплекс следующих основных мероприятий: · всесторонняя оценка природных вод с учетом антропогенной деятельности в современных условиях и на перспективу; · выявление потребностей в воде всех отраслей народного хозяйства, обоснование норм водопотребления с учетом повторного или последовательного использования воды, определение объема безвозвратных потерь; · установление мер по охране природных вод от истощения и загрязнения, а также разработку мер и предложений по очистке, обезвреживанию и использованию промышленных, коммунальных и сельскохозяйственных стоков; · подсчет экономического эффекта от реализации запроектированных мер. 2 КУРСОВАЯ РАБОТА «Комплексное использование водных ресурсов»2.1 Исходны е данные для выполнения курсовой работы1. Ситуационный план, М 1:250 000: приложение А. 2. Исходные данные по населенному пункту: приложения Б, В. 3. Исходные данные по промышленному предприятию: приложение Г. 4. Исходные данные по поверхностному источнику водоснабжения: приложение Д. 2.2 Задачи курсовой работыЦель курсовой работы - закрепление теоретических знаний студента по данной дисциплине и применение их на стадии проектирования. На основании исходных данных необходимо произвести расчет баланса водопотребления и водоотведения в населенном пункте (НП) и на промышленном предприятии (ПП) для прямоточной, оборотной и комбинированной схем водопотребления и оценить рациональность использования водных ресурсов. Курсовая работа должна состоять из пояснительной записки с расчетами, схемами, соответствующими обоснованиями и одного листа чертежей формата А2. 2.3 Оформление курсовой работыВ пояснительной записке должны быть обоснованы конструктивные решения на следующих этапах: 1. Выбор и обоснование мест расположения водозаборных, водоочистных сооружений и очистных сооружений канализации. 2. Определение расходов воды и количества сточных вод в населенном пункте. 3. Определение расходов воды и количества сточных вод на промышленном предприятии. 4. Определение расходов для полей орошения. 5. Расчет 3 схем водоснабжения: прямоточной, оборотной и оборотной с повторным использованием (комбинированной). 6. Расчет водохозяйственного баланса. 7. Оценка рациональности использования водных ресурсов в НП и ПП. В графической части выполняется 3 варианта генплана населенного пункта, промышленного предприятия и полей орошения для 3 схем водоснабжения и водоотведения с указанием расчетных расходов. Пример водопотребления по «прямоточной схеме» - приложение Е. 2.4 Выбор мест расположения водозаборных, водоочистных сооружений и очистных сооружений канализацииВыбор мест расположения водозабора и водоочистных сооружений производится в соответствии с рекомендациями СНиП 2.04.02-85* «Водоснабжение. Наружные сети и сооружения. Нормы проектирования»[1] с учетом зон санитарной охраны. Выбор мест расположения площадки канализационных очистных сооружений относительно населенного пункта производится в соответствии с рекомендациями СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения. Нормы проектирования»[2] с учетом санитарно-защитных зон. 2.5 Определение расходов водопотребления и водоотведения в населенном пунктеДля удобства оценки рациональности водных ресурсов, все расходы следует пересчитывать на годовое потребление (м3/год). 2.5.1. Определение хозяйственно-питьевых расходов воды в населенном пунктеОпределение расчетных расходов воды на хозяйственно-питьевые нужды в населенном пункте производится на основании исходных данных (Приложений А, Б, В) в соответствии со [1]. Нормы на полив и мойку принимаются согласно п.2.3 [1]. Расчет проводится в табличной форме (Таблица 2.1). Таблица 2.1 Определение годовых расходов воды в населенном пункте

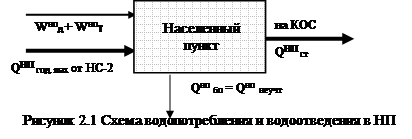

Общий максимальный расход хозяйственно-питьевой воды в населенный пункт (QНП.год.max) поступает от водозабора и водопроводных очистных сооружений. Неучтенные расходы (10-15% от максимального расхода) компенсируют безвозвратные потери воды с утечками в трубопроводах и водоразборной арматуре. Таким образом, из максимального расхода какая-то часть безвозвратно теряется (Qнп бп), часть поступает на нужды населения (Qнп max), часть – на полив в летнее время улиц, зеленых насаждений, газонов и цветников (∑Qнп пол). 2.5.2. Определение количества сточных вод от населенного пунктаИз поступающих в населенный пункт расходов воды (табл. 2.1.) в систему канализации населенного пункта и на очистные канализационные сооружения поступает расход Qнп max уже в виде хозяйственно-бытовых стоков. Кроме хозяйственно-бытовых стоков, необходимо учитывать дождевые, моечные и талые стоки, поступающие в систему канализации с территории населенного пункта. Годовой объем поверхностного стока – WнпП.С, м3, дождевых, талых и моечных вод от населенного пункта определяется: WнпП.С = Wнпд + WнпТ + Wнпм (2.1) где Wнпд, WнпТ , Wнпм - годовые объемы дождевых, талых и поливомоечных вод соответственно, м3/год. Wнпд = 10ЧhгдЧѰдЧFнп (2.2) где hГ д- слой осадков за теплый период года, мм, определяется по климатологическим справочникам. В данной работе, для всех вариантов, коэффициент принимается по Новосибирской области, hГд=370 мм. Ѱд – коэффициент стока, зависит от рода поверхности, интенсивности и продолжительности дождя, для водонепроницаемых покрытий Ѱд =0,6ч0,8. Fнп – площадь водосбора, га. Wнпт = 10ЧhгтЧѰтЧFнп (2.3) где hГ д- слой осадков за холодный период года, мм, определяется по климатологическим справочникам. В данной работе, для всех вариантов, принимается коэффициент по Новосибирской области, hГт=466 мм. Ѱт =0,5ч0,7. Wнпм = Qтп (моек)ЧѰм (2.4) Qтп (моек) – таблица 2.4.1, Ѱм =0,5. Расход сточных хозяйственно-бытовых вод от населенного пункта с учетом поверхностного стока, поступающий на очистные сооружения канализации (КОС) при общесплавной системе канализации составит: QНП ст = Qнп max + WнпП.С (2.5) Общая схема водопотребления и водоотведения населенного пункта представлена на рис. 2.1. 2.6 Определение расходов водопотребления и водоотведения для промышленного предприятияГодовой расход воды рассчитывается отдельно по каждой категории водопотребления и водоотведения ПП, м3/год (Ч10n):
W - годовой объем производства, ед./год (Приложение Г); qi – среднегодовой расход воды или стоков на единицу продукции, м3/ед. продукции (Приложение Г). · Qпп об – оборотной воды; · Qпп тех – технической воды; · Qпп пр - воды питьевого качества для производственных целей; · Qпп хп - воды для хозяйственно-питьевых целей; · Qпп пр.ст - производственных стоков, требующих очистки; · Qпп хб.ст - хозяйственно-бытовых сточных вод; · Qпп ст - стоков, не требующих очистки; · Qпп б.п. - безвозвратного потребления. к – коэффициент изменения среднегодовых расходов воды по сезонам года, принимается равным 1. Кроме воды, поступающей на ПП от соответствующих систем, необходимо учитывать поверхностный сток с территории промышленного предприятия - дождевые, моечные и талые воды. Годовой объем поверхностного стока ПП (WппП.С.) рассчитывается по формулам (2.1–2.4) аналогично населенному пункту с учетом площади водосбора, в данном случае – площади ПП (Fпп). Расход на механизированную мойку покрытий, м3/год, определяется по формуле: Qпп моек =Fпп мЧqмЧКмЧ10 (2.7) Нормы на мойку твердых покрытий принимаются согласно п. 2.3 [1]. Площадь покрытий, подвергающейся мокрой уборке на ПП в данной курсовой работе принимается 10% от общей площади предприятия для всех вариантов. Общая схема водопотребления и водоотведения на ПП для оборотной системы представлена на рис. 2.2. 2.7 Земледельческие поля орошенияЗПО – мелиоративная система по использованию предварительно очищенных сточных вод, для орошения и удобрения сельхозугодий, а также для доочистки стоков в естественных условиях. При использовании сточных вод для полей орошения следует учитывать продолжительность вегетационного периода выращиваемых на ЗПО культур. Годовое количество сточных вод, м3/год, необходимых для поля орошения, рассчитывается по формуле:

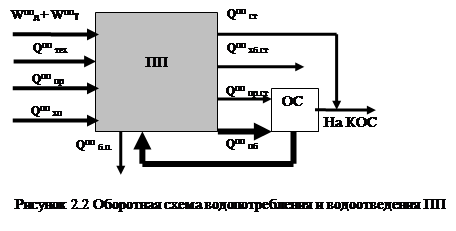

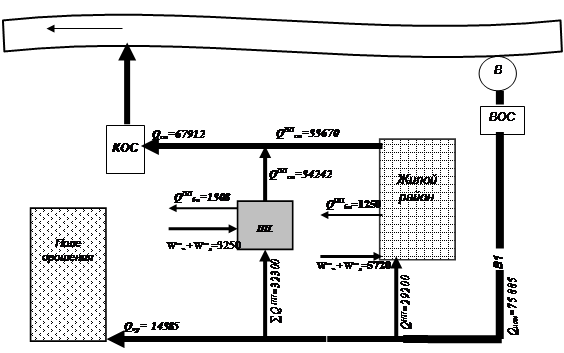

Fпо – площадь поля орошения, м2; qуд - удельная нагрузка по сточным водам на площадь поля орошения принимается в зависимости от почвенно-мелиоративных условий. Для лесостепей – 12м3/гаЧсут, для зоны лиственных лесов – 8м3/гаЧсут, для тайги – 6м3/гаЧсут.; nпол – количество дней поливок за вегетационный период (для всех вариантов в курсовой работе принимается 60 поливок). 2.8 Комплексное использование водных ресурсовДля комплексной оценки различных систем водоснабжения рассчитываются 3 схемы водопотребления: прямоточная, оборотная и с повторным использованием (комбинированная). 1 схема. Прямоточная. Весь необходимый расход (Qист) для НП, поля орошения, ПП (включая оборотный расход) забирается из источника водозаборными сооружениями и после очистки подается на потребление насосами 2 подъема: Qист = QНП год. max + ∑Qппгод +Qор (2.9) ∑Qппгод= Qпп хп+ Qпппр+Qпптех+Qнпоб+Qппбп (2.10) Количество сточных вод, сбрасываемых в водоем после КОС (Qст): Qст = Qист - Qнпбп - Qппбп + ∑Wнп+ппт. + ∑Wнп+ппд. (2.11) Примечание: для более полного сравнения вариантов в данной схеме принимается допуск, что «оборотная» вода также каждый раз забирается из источника. 2 схема. Оборотная схема водоснабжения с локальными водооборотными циклами на предприятии. Оборотная вода замкнута в производственном цикле (рис. 2.2), а потери воды при обработке оборотной воды (охлаждение или очистка), перед возвратом в систему, учтитываются в расходе на безвозвратное потребление - Qппбп. ∑Qппгод= Qпп хп+ Qпппр+Qпптех+Qппбп (2.12) Для поля орошения используется вода из поверхностного источника, поэтому для расчета Qист и Qст справедливы формулы соответственно 2.9 и 2.11. 3 схема. Оборотная схема водоснабжения с повторным использованием. Для повторного использования подходят стоки, прошедшие очистку на КОС в качестве технической воды на предприятии и земледельческих полях орошения. Qист = QНП год. max+∑Qппгод (2.13) ∑Qппгод= Qпп хп+ Qпппр+Qппбп (2.14) Количество сточных вод - Qст, определяется в зависимости от принятой схемы повторного использования очищенных сточных вод. 2.9 Водохозяйственный балансВодохозяйственный баланс (ВХБ) закладывается в основу разработки водохозяйственных систем, позволяет оценивать эффективность отдельных решений проблемы, увязывать и корректировать эти решения для достижения оптимального использования водных ресурсов. Составляющие водохозяйственного баланса сводятся в таблицу 2.2. Таблица 2.2. Водохозяйственный баланс для трех схем водопользования.
Водохозяйственный баланс для поверхностных вод:
В – итог водохозяйственного баланса; С – расход воды в реке, поступающий на данную территорию, м3/год; ∆С – расход воды от притоков воды на участке, м3/год; Qп -потребление воды на участке, м3/год;
Qист - суммарный отбор воды из реки для водопотребления, м3/год; Qст- сточные воды, которые поступают в реку на участке, м3/год; Сτ-требуемый транзитный сток в замыкающем участке створа по санитарным нормам, нормам судоходства, отдыха, рыбоводства и разбавления сточных вод, м3/год. При В>0 дефицита воды нет и, соответственно, есть потенциал для развития района. При В<0 отмечается дефицит ресурсов воды. 2.10 Оценка рациональности использования водных ресурсов1. Техническое совершенство оборотной системы водоснабжения промышленного предприятия оценивается количеством использованной оборотной воды, и характеризуется величиной Коб,%:
Коб→100%. 2. Потери воды на ПП характеризуются величиной Кпот, %, которая определяется по формуле:
Кпот→0 3. Рациональность использования воды в НП и ПП оценивается коэффициентом использования Ки:
Кисп→≤1. 3 ПРАКТИЧЕСКИЕ ЗАНЯТИЯ3.1 Исходны е данные для выполнения задания1. Исходные данные по поверхностному источнику водоснабжения; количеству и качеству сточных вод промышленного предприятия: приложение Ж. 2. Предельно допустимые концентрации по загрязняющим веществам, эффект очистки на локальные очистные сооружения (ЛОС), нормативы платежей за сброс: приложение З. 3.2 Цель расчетаКанализационные (или локальные) очистные сооружения, должны обеспечивать очистку сточных вод от химических загрязнений до норм ПДС – предельно допустимого сброса. Уровень ПДС рассчитывается из условия, что в контрольном створе концентрации химических загрязнений не будут превышать ПДК. Контроль ПДК производится в расчетном створе, который определяется в зависимости от вида и назначения водотока с учетом фоновых концентраций загрязнений (Приложение И). Фоновые концентрации – это концентрации тех же химических загрязнений, которые есть в очищенных стоках, в воде водоема. При попадании в водоем концентрации химических загрязнений сточных вод накладываются на фоновые концентрации загрязняющих веществ водоема. Снижение концентрации химических загрязнений возможно только за счет смешения. Цель расчетного задания: 1. определить по каким видам загрязнений есть запас по сбросу, а для каких требуется доочистка; 2. установить нормативы платежей при превышении норм ПДС и при соответствии нормам ПДК; 3. рассчитать экономический эффект, полученный в результате природоохранного мероприятия. 4 Определение допустимых концентраций химических загрязнений при сбросе стоков в водоемРасчет ведется при одинаковых лимитирующих показателях вредности и комбинированном действии веществ, в соответствии с расчетной схемой (приложение И). Результаты расчета заносятся в таблицу 4.1. Таблица 4.1. Расчет концентраций химических загрязнений.
Концентрация химических загрязнений после очистки на локальных сооружениях:
где Сисх– концентрации химических загрязнений поступающих на ЛОС, мг/л (Приложение Ж); А - эффективность удаления загрязняющих веществ на ЛОС, % (Приложение З). Предельно допустимая концентрация химического загрязнения для сброса стоков в расчетном створе, мг/л:
СПДК– предельно допустимые концентрации химических загрязнений в расчетном створе, мг/л; Qр– расход воды в реке в маловодный период, м3/с; qст– средний расход сточных вод от пром.предприятия, м3/с; Сфон– фоновые концентрации химических загрязнений в водоеме, мг/л; γ - коэффициент смешения сбрасываемых сточных вод с водой водоема рассчитывается на самый неблагоприятный маловодный период по формуле:
е – основание натурального логарифма; L, м – расстояние от места выпуска сточных вод до расчетного створа; a - коэффициент, учитывающий гидравлические факторы смешения, определяемый по формуле:
j - коэффициент, характеризующий тип выпуска, для руслового принимается 1,5; x - коэффициент извилистости русла (Приложение Ж); Е – коэффициент турбулентной диффузии, для равнинных рек определяется по формуле:
Vp - средняя скорость течения воды в водоеме, м/с (Приложение Ж); Нр– средняя глубина водоема в маловодный период, м (Приложение Ж). Фактическая концентрация в расчетном створе, мг/л:
Превышение по загрязнениям в расчетном створе,
Если Если В расчетах ПДС необходимо учитывать одновременность поступления в речную воду со стоками всех химических загрязняющих веществ. В связи с этим создаются условия комбинированного действия веществ при одинаковых лимитирующих показателях вредности (Приложение З), поэтому сумма отношений концентраций каждого вещества в расчетном створе к соответствующим ПДК не должна превышать единицы.
где i- загрязнение из одной категории. Расчет провести по всем лимитирующим показателям: органолептическим, токсикологическим, рыбохозяйственным. Если неравенство не выполняется, необходимо ужесточить требования по концентрациям загрязняющих веществ в стоках, сбрасываемых в водоем. При этом предпочтительно снижение концентраций тех загрязнений, по которым уже проводятся мероприятия по доочистке. Необходимо снизить фактическую концентрацию сброса загрязняющего вещества до величины СПДС(2), при котором условие комбинированного действия будет выполняться. 5 РАСЧЕТ ПЛАТЫ ЗА СБРОС ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ В ВОДОЕМ5.1 Случай 1. Предприятие не приняло к сведению рекомендации о необходимости проведения мероприятий по доочистке некоторых загрязнений.Для расчета взимаемой платы принимаются концентрации загрязняющих веществ после ЛОС. Масса сброса i-того загрязняющего вещества, т/год, определяется по формуле:
Qст– объем сточных вод предприятия за год, м3/год; Сочищ - концентрация химических загрязнений после очистки на локальных сооружениях, мг/л; Приведенная масса базового сброса, усл. т/год:
Мбаз – базовая приведенная масса сброса, усл.т/год; k – коэффициент приведения, усл.т/т (Приложение З). Результаты расчета заносятся в таблицу 5.1. Таблица 5.1 Расчет массы сброса загрязняющих веществ с превышением ПДК
5.2 Случай 2. Предприятие провело мероприятия по доочистке некоторых загрязнений.Для расчета взимаемой платы принимаются предельно допустимые концентрации сброса загрязняющих веществ или принятая концентрация сброса стоков из условия комбинированного действия загрязнений (Спдс(2)). Масса сброса i-того загрязняющего вещества, т/ год, определяется по формуле:
Qст , м3/год – объем сточных вод предприятия за год. Приведенная масса нормативного сброса, усл.т/год :
Мнорм – нормативная приведенная масса сброса, усл.т/год. Таблица 5.2. Расчет массы сброса загрязняющих веществ при соответствии ПДК
5.3 Установление платежей за сбросНорматив платы за сброс загрязняющих веществ устанавливается для первого и второго расчетных случаев (п. 5.1, 5.2) по каждому загрязняющему веществу. Плата за сброс при соответствии нормам ПДК, руб.:
Плата за сброс при превышении норм ПДК, руб.:
Результаты расчета заносятся в таблицу 5.3. Таблица 5.3 Установление платежей за сброс
По результатам расчетов сравниваются суммы платежей за сброс, и следует вывод: если предприятие будет принимать меры по доочистке стоков, то взимаемая плата за сброс составит ∑Пнорм руб., а если доочистки не будет, то ∑Пбаз руб. Экономия за счет снижения массы сброса по загрязняющим веществам составит, руб: Э=∑Пбаз -∑Пнорм (5.7) 6 Расчет ПРЕДОТВРАЩЕННОГО экономического ущерба от сброса сточных водПредприятие провело ряд мероприятий, в результате чего концентрации сточных вод находятся в пределах ПДК. Укрупненная величина годового экономического ущерба, предотвращаемого в результате прекращения (снижения) выброса вредных веществ в окружающую среду по каждому источнику загрязнения, определяется по формуле:
где γ- константа, численное значение которой для водной среды равно 400 р./усл. т; f - коэффициент, учитывающий характер рассеивания загрязняющих выбросов; для водной среды f =1,02; σ- безразмерный показатель относительной опасности загрязнения; для водной среды, принимается по приложению Ж; DМ– приведенная масса сброса сверх норм ПДК, определяется по формуле, усл.т/год:
Расчет экономической эффективности затрат на водоохранные мероприятия проводится в табличной форме. Таблица 6.1. Расчет предотвращенного экономического ущерба от сброса сточных вод

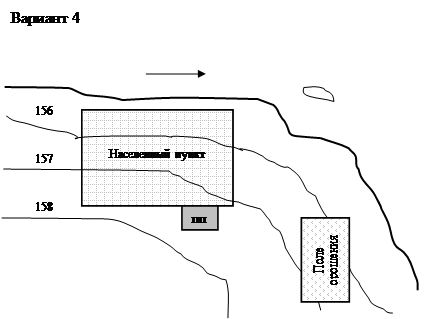

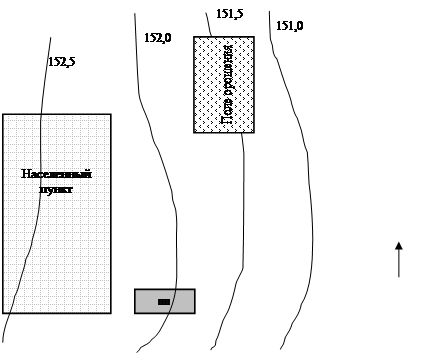

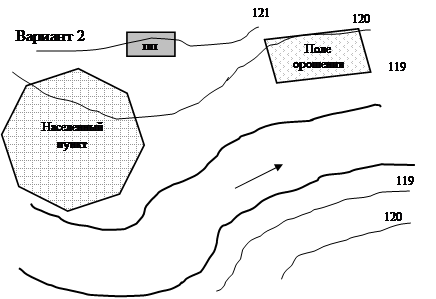

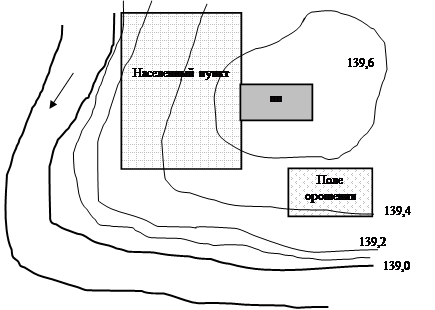

7 Литература1. СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения. Нормы проектирования» М. Стройиздат, 1985, 131с. 2. СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения. Нормы проектирования» М. Стройиздат, 1985г., 70с. 3. Укрупненные нормы водопотребления и водоотведения для различных отраслей промышленности, ВНИИ ВОДГЕО, М., Стройиздат, 1978, 590с. ПРИЛОЖЕНИЕ А. Ситуационный планМ 1:250 000
![]()
![]()
![]()

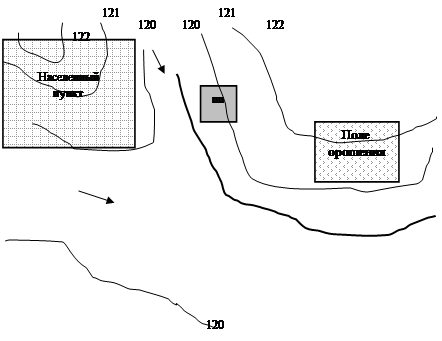

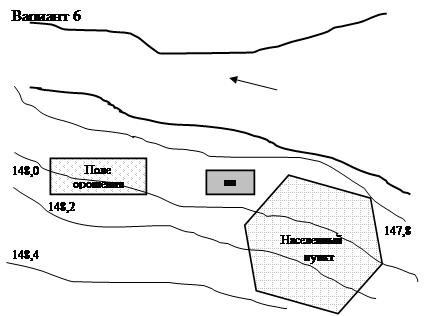

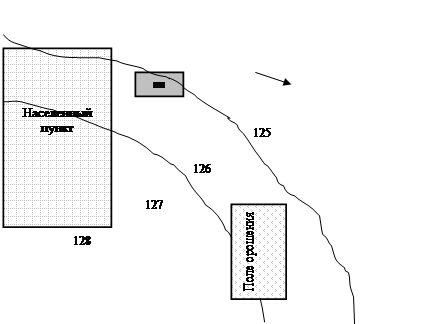

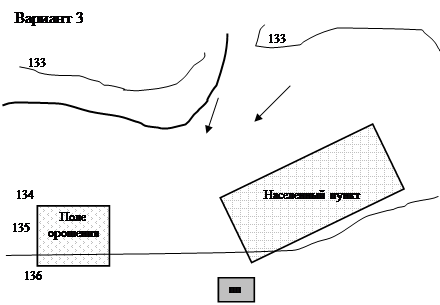

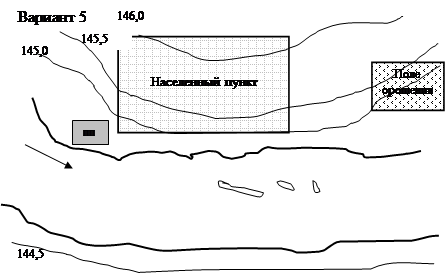

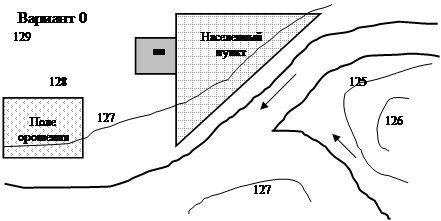

![]() ПРИЛОЖЕНИЕ Б. Исходные данные для определения хоз-питьевых расходов воды в НП
ПРИЛОЖЕНИЕ В. Нормы водопотребления для различной степени благоустройства жилой застройки
ПРИЛОЖЕНИЕ Г. Исходные данные для определения расходов на ПП
ПРИЛОЖЕНИЕ Д. Исходные данные по поверхностным источник ам водоснабжения для расчета ВХБ
ПРИЛ
|
№ варианта |
Река, населенный пункт |
Расход воды в реке в маловодный период,Qр , м3/с |
Коэффициент извилистости русла, ξ |
Расстояние от выпуска до расчетного створа, L, м |
Скорость движения воды в реке, Vр, м/с |
Средняя глубина водоема в маловодный период, Нр, м |
Наименования хим. веществ |
Конц. хим. загрязнений в реке, мг/л |
Концентрации химических загрязнений в пром. стоках, поступающих на ЛОС, мг/л |
Показатель относительной опасности загр-я, σ |
Расход сточных вод ПП, qст, м3/с |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
0 |
Барнаул, Обь |
360.00 |
1.04 |
500.00 |
0.80 |
3.0 |
медь |
0.0005 |
1.28 |
0.34 |
0.50 |
никель |
0.0025 |
2.39 |
|||||||||
цинк |
0.0050 |
1.09 |
|||||||||
хром(3) |
0.1200 |
1.15 |
|||||||||
железо общее |
0.2400 |
3.95 |
|||||||||
марганец |
0.0120 |
1.95 |
|||||||||
нефтепродукты |
0.0120 |
0.50 |
|||||||||
фенолы |
0.0001 |
0.12 |
|||||||||
СПАВ |
0.0002 |
0.02 |
|||||||||
1 |
Новосибирск, Обь |
500.00 |
1.06 |
450.00 |
1.20 |
3.1 |
медь |
0.0006 |
0.23 |
0.34 |
0.42 |
никель |
0.0010 |
1.29 |
|||||||||
цинк |
0.0041 |
1.36 |
|||||||||
хром(3) |
0.2401 |
2.03 |
|||||||||
железо общее |
0.1400 |
1.12 |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
1 |
Новосибирск, Обь (продолжение) |
марганец |
0.0200 |
2.30 |
|||||||
нефтепродукты |
0.0210 |
0.40 |
|||||||||
фенолы |
0.0005 |
0.30 |
|||||||||
СПАВ |
0.0008 |
0.05 |
|||||||||
2 |
Бийск, Бия |
112.00 |
1.21 |
480.00 |
0.98 |
1.5 |
медь |
0.0004 |
1.06 |
0.45 |
0.52 |
никель |
0.0016 |
1.25 |
|||||||||
цинк |
0.0031 |
0.88 |
|||||||||
хром(3) |
0.1400 |
1.20 |
|||||||||
железо общее |
0.1000 |
1.31 |
|||||||||
марганец |
0.0400 |
0.20 |
|||||||||
нефтепродукты |
0.0120 |
0.40 |
|||||||||
фенолы |
0.0004 |
0.01 |
|||||||||
СПАВ |
0.0002 |
0.98 |
|||||||||
3 |
Томск, Томь |
212.00 |
1.12 |
520.00 |
1.21 |
1.5 |
медь |
0.4901 |
1.46 |
0.45 |
0.54 |
никель |
0.0036 |
1.05 |
|||||||||
цинк |
0.0021 |
0.91 |
|||||||||
хром(3) |
0.0150 |
0.98 |
|||||||||
железо общее |
0.2200 |
1.07 |
|||||||||
марганец |
0.0300 |
1.04 |
|||||||||
нефтепродукты |
0.0130 |
0.60 |
|||||||||
фенолы |
0.0002 |
0.80 |
|||||||||
СПАВ |
0.0001 |
0.03 |
|||||||||
4 |
Кемерово, Томь |
53.00 |
1.09 |
290.00 |
1.11 |
1,7 |
медь |
0.0003 |
0.93 |
0.45 |
0.12 |
никель |
0.0045 |
1.16 |
|||||||||
цинк |
0.0040 |
0.85 |
|||||||||
хром(3) |
0.0090 |
1.21 |
|||||||||
железо общее |
0.1500 |
1.32 |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
4 |
Кемерово, Томь (продолжение) |
марганец |
0.0200 |
0.60 |
|||||||
нефтепродукты |
0.0210 |
0.03 |
|||||||||
фенолы |
0.0004 |
0.70 |
|||||||||
СПАВ |
0.0007 |
0.99 |
|||||||||
5 |
Новоскузнецк, Томь |
106.00 |
1.13 |
380.00 |
1.08 |
2,4 |
медь |
0.0005 |
1.09 |
0.51 |
0.31 |
никель |
0.0012 |
1.00 |
|||||||||
цинк |
0.0021 |
1.01 |
|||||||||
хром(3) |
0.1000 |
1.08 |
|||||||||
железо общее |
0.3100 |
0.70 |
|||||||||
марганец |
0.0400 |
0.91 |
|||||||||
нефтепродукты |
0.0020 |
0.05 |
|||||||||
фенолы |
0.0001 |
0.40 |
|||||||||
СПАВ |
0.0004 |
0.07 |
|||||||||
6 |
Куйбышев, Омь |
124.00 |
1.08 |
420.00 |
1.32 |
2,1 |
медь |
0.0003 |
1.50 |
0.51 |
0.26 |
никель |
0.0015 |
1.52 |
|||||||||
цинк |
0.0022 |
2.26 |
|||||||||
хром(3) |
0.1400 |
1.37 |
|||||||||
железо общее |
0.2400 |
3.20 |
|||||||||
марганец |
0.0200 |
1.04 |
|||||||||
нефтепродукты |
0.0010 |
0.04 |
|||||||||
фенолы |
0.0003 |
0.01 |
|||||||||
СПАВ |
0.0002 |
0.84 |
|||||||||
7 |
Тогучин, Иня |
204.00 |
1.20 |
500.00 |
1.12 |
1,7 |
медь |
0.0002 |
0.88 |
0.51 |
0.45 |
никель |
0.0028 |
0.93 |
|||||||||
цинк |
0.0023 |
1.07 |
|||||||||
хром(3) |
0.1100 |
0.14 |
|||||||||
железо общее |
0.1510 |
1.23 |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
7 |
Тогучин, Иня (продолжение) |
марганец |
0.0300 |
0.02 |
|||||||
нефтепродукты |
0.0030 |
0.07 |
|||||||||
фенолы |
0.0005 |
0.90 |
|||||||||
СПАВ |
0.0002 |
0.08 |
|||||||||
8 |
Колпашево, Обь |
1380.00 |
1.07 |
520.00 |
1.20 |
3,1 |
медь |
0.0004 |
1.31 |
0.34 |
0.31 |
никель |
0.0018 |
1.51 |
|||||||||
цинк |
0.0043 |
1.03 |
|||||||||
хром(3) |
0.2000 |
1.23 |
|||||||||
железо общее |
0.2010 |
1.06 |
|||||||||
марганец |
0.0210 |
0.30 |
|||||||||
нефтепродукты |
0.0120 |
0.02 |
|||||||||
фенолы |
0.0004 |
0.06 |
|||||||||
СПАВ |
0.0003 |
0.14 |
|||||||||
9 |
Ленинск-Кузнецкий, Иня |
491.00 |
1.26 |
480.00 |
1.10 |
1,7 |
медь |
0.0003 |
1.42 |
0.51 |
0.22 |
никель |
0.0022 |
1.16 |
|||||||||
цинк |
0.0015 |
1.07 |
|||||||||
хром(3) |
0.2300 |
1.31 |
|||||||||
железо общее |
0.1200 |
2.01 |
|||||||||
марганец |
0.0110 |
3.05 |
|||||||||
нефтепродукты |
0.0008 |
0.04 |
|||||||||
фенолы |
0.0001 |
0.02 |
|||||||||
СПАВ |
0.0005 |
0.01 |
ПРИЛОЖЕНИЕ З. ПДК по загрязняющим веществам, эффект очистки на ЛОС, нормативы платежей за сброс, коэффициент приведения
№ |
Наименования хим. веществ |
Лимитирующий признак вредности |
ПДК в расчетном створе реки (для всех водоемов) |
Эффект удаления на ЛОС, А, % |
Норматив платы за сброс 1 тонны загрязняющих веществ, руб. |
Коэффициент приведения, k, усл.т/т |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
медь |
токсикологический |
0.001 |
80 |
1377405 |
25 |
2 |
никель |
0.010 |
50 |
137740 |
25 |
|
3 |
цинк |
0.010 |
70 |
137740 |
25 |
|
4 |
хром(3) |
органолептический |
0.500 |
80 |
19675 |
25 |
5 |
железо общее |
0.500 |
80 |
13775 |
3 |
|
6 |
марганец |
0.100 |
80 |
137740 |
3 |
|
7 |
нефтепродукты |
рыбохозяйственный |
0.050 |
80 |
27550 |
15 |
8 |
фенолы |
0.001 |
95 |
1377405 |
20 |
|
9 |
СПАВ |
0.001 |
70 |
2760 |
15 |
