Контрольная работа: Побудова математичної моделі задачі лінійного програмування

КОНТРОЛЬНА РОБОТА

з дисципліни

„Математичне програмування”

Завдання 1

1) Побудувати математичну модель задачі лінійного програмування.

2) Звести дану задачу до канонічного вигляду.

Діва вироби В1 і В2 обробляються послідовно на трьох верстатах. Кожний виріб типу В1 потребує 1 год. для обробки на першому верстаті, 2 год. – на ІІ-му і А год. – на третьому.

Кожний виріб В2 потребує для обробки 2 год, А год. і 3 год. відповідно на І-му, ІІ-му і ІІІ-му верстатах.

Час роботи на першому верстаті не повинен перевищувати 10N год., на ІІ-му – 15N год., на ІІІ-му – 50 год.

Скласти план виробництва при максимальному прибутку, якщо відомо, що продаж одного виробу типу В1 приносить прибуток 5 грн., а типу В2 – 3 грн.

Примітка : А=, тобто А=.

Розв’язання.

1) Математична модель задачі.

Позначимо кількість виробів В1 і В2 відповідно х₁ та х₂ .

Цільова функція (величина прибутку), яку потрібно максимізувати

Спеціальні обмеження задачі визначаються обмеженнями часу роботи верстатів і нормативами часу обробки виробів на верстатах. При обсягу випуску виробів В1 і В2 відповідно х₁ та х₂ і заданих нормативах часу обробки час роботи першого верстату дорівнює

час роботи другого верстату

час роботи третього верстату

Спеціальні обмеження є наступними:

Загальні обмеження задачі витікають з природи економічних змінних і полягають у тому, що вони не можуть мати від’ємні значення, тобто

Отже маємо математичну модель задачі:

за умов

Словесно задача формулюється таким чином: знайти значення змінних х₁ та х_{2 ,} які задовольняють заданій системі обмежень і доставляють максимальне значення цільовій функції Z.

2) У канонічній формі задачі лінійного програмування спеціальні обмеження подаються рівностями. Перехід до канонічної форми здійснюється шляхом введення додаткових (фіктивних) змінних, які перетворюють нерівності на рівності. В даному випадку до першого обмеження вводиться змінна х₃ , до другого – х_4, до третього – х_5. Додаткові змінні вводяться зі знаками „+”, оскільки обмеження мають тип „”. Математична модель задачі у канонічній формі:

за умов

Завдання 2

Розв’язати задачу лінійного програмування графічним методом

за умов

Розв’язання.

В декартовій системі координат х₁ Ох₂ будуємо прямі, які визначаються нерівностями системи обмежень. Це прямі ; ; . Кожна пряма ділить площину х₁ Ох₂ на дві половини, в одній з яких виконується відповідна нерівність системи обмежень, а в іншій не виконується. Півплощини, в яких виконуються нерівності системи обмежень позначені штриховою біля прямих. Переріз цих півплощин являє собою область припустимих планів задачі. Це – чотирикутник ОАВС.

Цільова функція визначає сімейство паралельних прямих ліній з різними значеннями параметра z . При z=0 маємо пряму , що проходить через початок координат. Збільшенню значення параметра z відповідає переміщення прямої цільової функції у напрямку, позначеному вектором n₊ . Безпосередньо з креслення видно, що максимальному значенню параметра z (максимуму цільової функції при заданих обмеженнях) відповідає точка припустимої області, яка є вершиною В чотирикутника ОАВС (це остання точка припустимої області, яка належить прямій цільової функції z при її переміщенні у напрямку збільшення параметра z ). Координати (х₁ , х₂ ) цієї точки є шуканим оптимальним планом задачі.

З креслення визначаємо: .

Отже, оптимальним планом даної задачі є , цільова функція при цьому набуває максимального значення .

Завдання 3

Розв’язати систему лінійних рівнянь методом повного виключення

змінних з використанням розрахункових таблиць.

Будуємо розрахункову таблицю і обираємо за ведучий елемент а₂₁ =1 (у таблиці виділений):

Перераховуючи елементи таблиці, виключаємо з першого і третього рівнянь (перший і третій рядки таблиці) змінну х₁ , отримуємо

Обираємо за ведучий елемент а₁₂ =-14 (у таблиці виділений) і, виконавши перерахунок, виключаємо змінну х₂ з другого і третього рівнянь.

Отримуємо таблицю

Обираємо за ведучий елемент а₃₃ =-27/14 (у таблиці виділений) і, виконавши перерахунок, виключаємо змінну х₃ з першого і другого рівнянь. Отримуємо таблицю

З останньої таблиці, яка відповідає системі рівнянь з повністю виключеними змінними, знаходимо розв’язок системи рівнянь:

Завдання 4

1) Розв’язати симплекс-методом задачу лінійного програмування, яка представлена у Завданні 2.

2) Побудувати двоїсту задачу до заданої задачі лінійного програмування.

3) Знайти розв’язок двоїстої задачі та дати економічну інтерпретацію отриманого розв’язку.

Розв’язання.

1) Задача лінійного програмування:

а) Зводимо задачу до канонічної форми введенням додаткових змінних х₃ та х₄ .

б) Дана задача має початковий опорний план (0;0;6;6;), при якому цільова

функція дорівнює нулю. У даному опорному плані базисними є додаткові змінні х₃ та х₄ , а змінні х₁ та х₂ є вільними.

в) Запишемо цільову функцію у вигляді, виразивши її через небазисні змінні,

г) Будуємо симплекс-таблицю, в яку заносимо початковий опорний план:

Даний опорний план не є оптимальним, оскільки рядок цільової функції містить від’ємні значення (коефіцієнти при змінних). Перехід до нового опорного плану, виконуємо шляхом заміни змінної х₃ на змінну х₂ . Вибір змінних для заміни базиса обумовлюється тим, що у записі змінної х₃ через небазисні змінні (х₁ та х₂ ) коефіцієнт при змінній х₂ має найбільше негативне значення (-3). Отже, ведучим елементом обираємо а₁₂ =3 (у таблиці виділений).

В результаті перехунку таблиці, отримуємо другу таблицю:

Отриманий опорний план не є оптимальним, оскільки рядок цільової функції містить від’ємне значення (а₃₁ = ). Для переходу до нового базису і, відповідно нового опорного плану, обираємо ведучим елементом а₂₁ = (він лежить у стовпчику, де знаходиться негативний коефіцієнт у виразі цільової функції, і є позитивним). В результаті перехунку, отримуємо наступну таблицю:

Отриманий опорний план є оптимальним, оскільки у рядку цільової функції містять ся тільки позитивні значення.

Отже, оптимальний план є , цільова функція при цьому набуває максимального значення .

2)Двоїста задача лінійного програмування формулюється відносно двоїстих змінних у₁ , у₂ і утворюється шляхом транспонування матриці коефіцієнтів обмежень, взаємної заміни коефіцієнтів цільової функції і вільних членів системи обмежень і зміни типу нерівностей (>= на <= і навпаки), а також зміни критерія оптимізація цільової функції на протилежний (максимізація на мінімізацію і навпаки).

Двоїста задача:

2)Розв’язання двоїстої задачі виконуємо за допомогою процесора електронних таблиць MS Excel.

Створюємо робочий лист з математичною моделлю задачі, який наведено на малюнку:

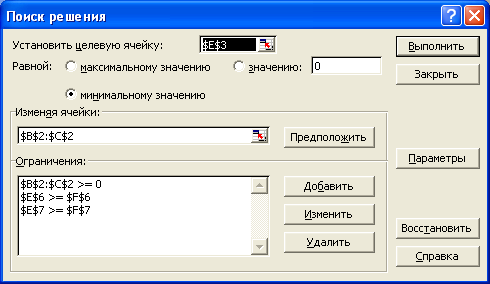

Розв’язання здійснюється за допомогою надбудови Поиск решения. Вікно пошуку розв’язку, налаштоване для даної задачі показане на малюнку:

Розв’язок задачі (оптимальний план двоїстої задачі) міститься у комірках В2 (змінна у₁ ), С2 (змінна у₂ ):

у₁ = 0,5; у₂ := 0,5

Вікно MS Excel з розв’язком задачі:

Економічна інтерпретація задачі.

Будемо розглядати пряму задачу як задачу про оптимальне використання обмежених ресурсів. Підприємство виготовляє два види продукції П1 і П2 у кількостях х₁ та х₂ відповідно, використовуючи два види ресурсів Р1 та Р2, запаси яких обмежені і становлять 6 одиниць кожного; нормативи витрат ресурсів на одиницю продукції задані таблицею

Ціна реалізації одиниці кожного продукту становить 1 грошову одиницю. Потрібно скласти виробничий план, який максимізує дохід підприємства.

Математична модель прямої задачі:

за умов

Математична модель двоїстої задачі:

Економічна інтерпретація двоїстої задачі : двоїсті змінні у₁ та у₂ – це ціни ресурсів Р1 та Р2 відповідно, і, таким чином, задача полягає у визначенні таких цін використовуваних ресурсів, при яких загальна вартість їх буде мінімальною.

Отриманий оптимальний план двоїстої задачі показує, що оптимальною ціною ресурсів Р1 та Р2 є у₁ =0,5 та у₂ = 0,5 грошових одиниць.

Обидва ресурси використовуються повністю і є дефіцитними (оскільки їх двоїсті оцінки більші нуля у₁ >0, у₂ > 0). Обидва види продукції є рентабельними (оскільки х₁ >0 і х₂ > 0).

Двоїсті оцінки у₁ =0,5 та у₂ = 0,5 показують, що величина доходу підприємства (значення цільової функції прямої задачі) збільшиться на 0,5 при збільшенні величини на одиницю величини запасу кожного з ресурсів.

Список використаної літератури

1. Акулич И.Л. Математическое программирование в примерах и задачах. – М.: Высш.шк., 1986.

2. Вітлінський В.В., Наконечний С.І., Терещенко Т.О. Математичне програмування: Навч.–метод. посіб. для самост. вивч. дисц. – К.: КНЕУ, 2001.

3. Кабак Л.Ф., Суворовский А.А. Математическое программирование. – К.: ИМКВО, 1992.

4. Калихман И.А. Сборник задач по математическому программированию. – М.: Высш.шк., 1975.

5. Савчук М.В. Лінійне програмування: Навч. посібник. – К.: ІПК ДСЗУ, 2006.
