Конструкция полупроводникового и твердотельного лазеров, для раскроя материалов
Первые квантовые приборы оптического диапазона предложены в 1958 - 1958 гг. Первый действующий лазер на рубиновом кристалле был создан в 1960 г. Мейманом.
К настоящему времени разработаны лазеры на нескольких десятках веществ, из которых многие успешно применяются в различных областях техники.
Лазеры могут быть разделены по различным признакам на определенные группы. По виду активного рабочего вещества они делятся на лазеры на твердом теле, в том числе полупроводниковые, газовые и жидкостные.
Рис. 1
Жидкостные лазеры
для технологических целей практически не применяются.
Лазеры на твердом теле.

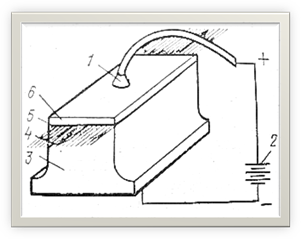

Конструкция полупроводникового лазера показана на рисунке №1. Он состоит из верхнего электрода 1, источника питания 2, арсенида галлия 3 п-
типа, излучения 4
, области р-п -
перехода 5
, арсенида галия 6 р
-типа. Для получения лазерного излучения необходимо на двух противоположных сторонах кристалла и перпендикулярно плоскости перехода поместить зеркала (полировка граней кристалла).
Основным достоинством полупроводникового лазера является его малый габарит. Однако большой угол расходимости луча, сложность эксплуатации (охлаждение) и специфика фокусировки пока не дают оснований для практического использования его для раскроя текстильных материалов.
Рабочим веществом другого вида твердотельного лазера является стекло (с примесью активного вещества - ионов неодима) или кристалл, например, рубина (активное вещество - ионы хрома), источником подкачки - ксеноновая импульсная лампа, а резонансной системой - рабочее вещество в виде стержня, торцы которого отполированы и представляют собой зеркала. Один торец покрыт плотным не прозрачным слоем серебра, а другой, также посеребренный, имеет коэффициент пропускания порядка 8% рисунок 1.1
Рисунок 1.1
 Современные лазеры подобного типа позволяют получить гигантские импульсы длительностью  -  с энергиями до100 Дж.
Однако применение твердотельных лазеров для резания швейных материалов весьма проблематично из-за дороговизны активных элементов и больших трудностей в их обработке. Основными недостатками этих лазеров при резании материалов являются: небольшой срок службы активных элементов, сложность охлаждения его и сравнительно большая расходность луча.
Двухъярусный цепной горизонтально-замкнутый конвейер для хранения готовых изделий

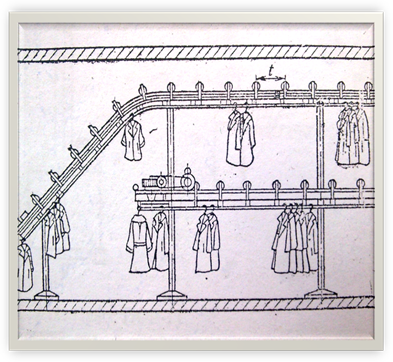

Для хранения готовых изделий в подвешенном виде на складах применяют двухъярусные цепные горизонтально-замкнутые конвейеры типа ГМ - 200 Д/50 (рис. №2).
Рисунок 2
Применение таких конвейеров позволяет максимально использовать площадь складских помещений, осуществлять быстрый подбор и комплектование изделий перед отправкой их в магазины и сохранять товарный вид изделия.
Конвейер состоит из замкнутого тягового органа с жестко прикрепленными подвесками, приводной станции, натяжного устройства, ходовых путей и опорных трубчатых колонн.
В качестве тягового органа применяется двухшарнирная пластинчатая цепь с совмещенным шарниром.
Техническая характеристика конвейера ГМ - 200 Д/50.
Допускаемое тяговое усилие, Н 4000
Максимальная нагрузка 1 пог. м. конвейера, Н 600
Шаг подвесок, мм 400
Скорость движения цепи, м/мин до 20
Расстояние между ходовыми путями, мм 647, 775, 900
Потребляемая мощность, кВт 1,5
Общая протяженность, мм 20 000
