Лабораторная работа №1

По теме

Температурная зависимость электрического сопротивления проводников

Выполнил студент группы ФМ-410 Ворожейкин А. Ю,

Проверил Шарипов И. З.

Уфа 2010г

Цель: освоить метод измерения электрического сопротивления построить график этой зависимости для 2-х образцов. Найти температурный коэффициент сопротивления образцов.

Теоретическая часть:

Электрическая проводимость определяется по формуле:

– согласно классическим представлениям

– согласно квантовым представлениям

Выполнение работы

Дано 2 образца. Один из них сделан из чистой меди, другой представляет из себя сплав меди с никелем – константан (60% Cu 40% Ni)

Снимаем значения сопротивления при разных температурах.

Образец №1:

T, 0 C

R, Ом

ρ, 10-6 Ом/м

24,9000

72,0500

8,7333

30,0000

72,0200

8,7297

40,0000

71,9000

8,7152

50,0000

71,8800

8,7127

60,0000

71,8800

8,7127

70,0000

71,8800

8,7127

80,0000

71,8600

8,7103

90,0000

71,8300

8,7067

100,0000

71,7600

8,6982

110,0000

71,7400

8,6958

120,0000

71,7100

8,6921

Линейные размеры 1 образца l 1 =0,66м, S 1 =0,08 10-6 м2

Удельное электрическое сопротивление:

Коэффициент электропроводности

Образец №2:

Линейные размеры 2 образца d=0,16 мм,

, N =1800, диаметр катушки 15мм…7мм => средний диметр 11мм

м

T, 0 C

R, Ом

ρ, 10-6 Ом/м

60,0000

81,0000

0,0261

70,0000

84,5000

0,0272

80,0000

87,5000

0,0281

90,0000

90,2000

0,0290

100,0000

92,0000

0,0296

110,0000

93,3000

0,0300

120,0000

93,6000

0,0301

130,0000

91,8000

0,0295

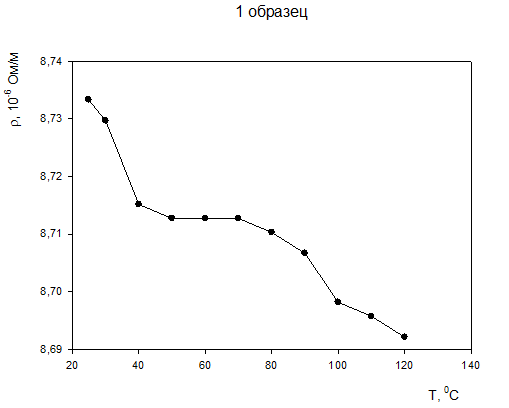

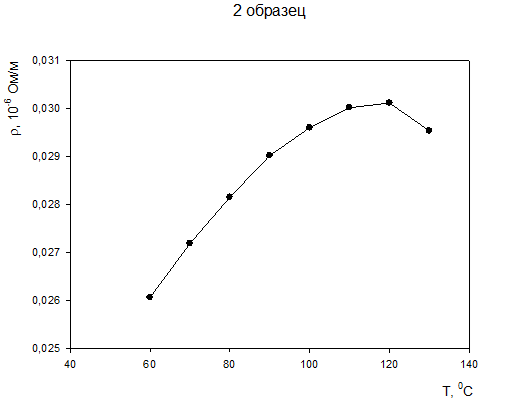

Строим графики зависимости ρ(T):

Вывод:

Образец №1 это константан (для него =5*10-5 , это сплав и, следовательно, электрическое сопротивление у него будет выше, чем у чистого металла). А второй образец – медь(=3,4*10-3 ).

По 1 графику видно, что к нему более приемлема классическая теория, т. е. . По 2 графику видно, что к нему приемлема квантовая теория, значения ρ малы.
