Введение

Электрическая станция – энергетическая установка, служащая для преобразования какого-либо энергии в электрическую. Тип электрической станции определяется, прежде всего, видом энергоносителя. Наибольшее распространение получили тепловые электрические станции (ТЭС), на которых используется тепловая энергия, выделяемая при сжигании органического топлива (уголь, нефть, газ и др.). На тепловых электростанциях вырабатывается около 76% электроэнергии, производимой на нашей планете. Это обусловлено наличием органического топлива почти во всех районах нашей планеты; возможностью транспорта органического топлива с места добычи на электростанцию, размещаемую близ потребителей энергии; техническим прогрессом на тепловых электростанциях, обеспечивающим сооружение ТЭС большой мощностью; возможностью использования отработавшего тепла рабочего тела и отпуска потребителям, кроме электрической, также и тепловой энергии (с паром или горячей водой) и т.п.[2]


Типы ТЭС и их особенности.

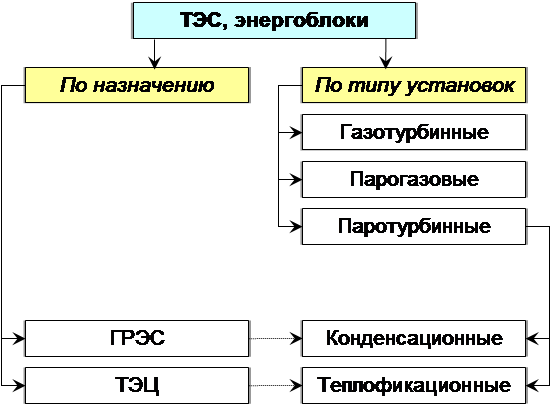

На рис.1 представлена классификация тепловых электрических станций на органическом топливе.


Рис.1. Типы электростанций на органическом топливе.

Среди ТЭС преобладают тепловые паротурбинные (ПТУ),на которых тепловая энергия используется в парогенераторе для получения водяного пара высокого давления, приводящего во вращения ротор паровой турбины, соединённый с ротором электрического генератора(обычно синхронного генератора).В качестве топлива на таких ТЭС используют уголь(преимущественно), мазут, природный газ.

ПТУ, имеющие в качестве привода электрогенераторов конденсационные турбины и не использующие тепло отработавшего пара для снабжения тепловой энергией внешних потребителей, называются конденсационными электростанциями. ПТУ оснащённые теплофикационными турбинами и отдающие тепло отработавшего пара промышленным или коммунально-бытовым потребителям, называют теплоэлектроцентралями (ТЭЦ).

ТЭС с приводом электрогенератора от газовой турбины называются газотурбинными электростанциями (ТЭС с ГТУ – газотурбинная установка).В камере сгорания ГТУ сжигают газ или жидкое топливо; продукты сгорания с температурой 750-900 ° С поступают в газовую турбину, вращающую электрогенератор. КПД таких ТЭС с ГТУ обычно составляет 30-33 %, мощность - до нескольких сотен МВт. ГТУ обычно применяются для покрытия пиков электрической нагрузки.

ТЭС с парогазотурбинной установкой, состоящей из паротурбинного и газотурбинного агрегатов, называется парогазовой электростанцией (ТЭС с ПГУ, а часто - ПГУ ). КПД которой может достигать 56-58 %. ТЭС с ГТУ или ПГУ могут отпускать тепло внешним потребителям, то есть работать как ТЭЦ. [2]

Немаловажную роль среди тепловых установок играют конденсационные электростанции (КЭС). Простейшая принципиальная схема КЭС, работающей на угле, представлена на рис.2. Топливо поступает в топку парогенератора (парового котла) 1, имеющего систему трубок, в которых циркулирует химически очищенная вода, называемая питательной. В котле вода нагревается, испаряется, а образовавшийся насыщенный пар доводится до температуры 400—650°С и под давлением 3—24 МПа поступает по паропроводу в паровую турбину 2. Параметры пара зависят от мощности агрегатов. Далее одна часть пара полностью используется в турбине для выработки электроэнергии в генераторе 3 и затем поступает в конденсатор 4, а другая отбирается от промежуточных ступеней турбины и используется для подогрева питательной воды в подогревателях 6 и 9. Конденсат насосом 5 через деаэратор 7 и далее питательным насосом 8 подается в парогенератор. Тепловые конденсационные электростанции имеют невысокий кпд (35— 40%), так как большая часть энергии теряется с отходящими топочными газами и охлаждающей водой конденсатора. [3]

Рис.2 Принципиальная схема КЭС

1 – паровой котел; 2 – паровая турбина; 3 – электрический генератор;
4 – конденсатор; 5 – конденсатный насос; 6 – подогреватели низкого давления;
7 – деаэратор ; 8 – питательный насос; 9 – подогреватели высокого давления;
10 – дренажный насос.

Особенностью теплоэлектроцентрали (ТЭЦ) является то, что отработанный в турбине пар или горячая вода затем используются для отопления и горячего водоснабжения промышленной и коммунальной сферы. ТЭЦ строятся преимущественно в крупных городах, поскольку эффективная передача пара или горячей воды из-за высоких тепловых потерь в трубах возможна на расстоянии не более 20-25 км. Кроме того, чтобы уменьшить потери тепла, ТЭЦ необходимо дополнять небольшими подстанциями, которые должны размещаться вблизи от потребителя. При всех указанных недостатках ТЭЦ представляют собой установки по комбинированному производству электроэнергии и тепла, в связи с чем суммарный коэффициент полезного использования топлива повышается до 70-76% против типовых значений 35-40% на КЭС. При этом, как правило, максимальная мощность ТЭЦ меньше, чем КЭС. [2]

Принципиальная схема ТЭЦ представлена на рис.3

Рис.3 Принципиальная схема ТЭЦ

1 – паровой котел; 2 – РОУ; 3 – турбогенератор; 4 – тепловой потребитель;5 – насос; 6 – регенеративные подогреватели; 7 – питательный насос;8 – конденсатор; 9 – конденсатный насос; 10, 11 – пар из отборов.

Топливо поступает в топку парогенератора (парового котла) 1, имеющего систему трубок, в которых циркулирует химически очищенная вода, называемая питательной. . В котле вода нагревается, испаряется, а образовавшийся насыщенный пар доводится до температуры 400—650°С и под давлением 3—24 МПа поступает по паропроводу . Одна часть пара полностью используется в турбине для выработки электроэнергии в генераторе 3 и затем поступает в конденсатор 8, а другая, имеющая большую температуру и давление, отбирается от промежуточной ступени турбины и используется для теплоснабжения 4. Количество отбираемого пара зависит от потребности предприятий в тепловой энергии. Выработка электроэнергии зависит от пропуска этого пара. Для теплофикационных турбин(такие турбины работают на ТЭЦ) выработка электроэнергии и отпуск тепла могут изменяться в широких пределах.

Некоторые преимущества тепловых станций по сравнению с другими типами станций заключаются в следующем:

1. В относительно свободном территориальном размещении, связанном с широким распространением топливных ресурсов;

2.В способности (в отличие от ГЭС) вырабатывать энергию без сезонных колебаний мощности;

3.В том, что площади отчуждения и вывода из хозяйственного оборота земли под сооружение и эксплуатацию ТЭС, как правило, значительно меньше, чем это необходимо для АЭС ;

4.ТЭС, в связи с массовым освоением технологий их строительства, сооружаются гораздо быстрее, чем ГЭС или АЭС, а их стоимость на единицу установленной мощности значительно ниже по сравнению с АЭС и ГЭС.

В то же время ТЭС обладают и крупными недостатками, в том числе некоторые из них:

1. для эксплуатации ТЭС обычно требуется гораздо больший персонал, чем для ГЭС сопоставимой мощности, связанной с обслуживанием очень масштабного по объему топливного цикла;

2. ТЭС постоянно зависят от поставок невозобновляемых (и нередко привозных) топливных ресурсов (уголь, мазут, газ, реже торф и горючие сланцы);

3. ТЭС весьма критичны к многократным запускам и остановкам; смены режима их работы резко снижают эффективность, повышают расход топлива и приводят к повышенному износу основного оборудования;

4. ТЭС оказывают прямое и крайне неблагоприятное воздействие на экологическую обстановку. [1]


Заключение

В данном реферате рассмотрены виды тепловых электрических станций. Особое внимание уделено конденсационным станциям (КЭС) и теплоцентралям (ТЭЦ). Отмечены особенности принципов работы каждого из этих видов ТЭС, а так же основные параметры характеризующие их. Представлены их принципиальные схемы. Приведены некоторые преимущества и недостатки тепловых станций по сравнению с другими типами станций.
