Практическое задание №3 Проектирование защитного заземления электроустановок. Вариант №16Задание: Рассчитать совмещенное ЗУ для цеховой трансформаторной подстанции 6/0,4 кВ, подсоединенной к электросети с изолированной нейтралью. При этом принять: разомкнутый контур ЗУ, в качестве вертикального электрода - уголок шириной bв = 16 мм; в = 50 м, горизонтальный электрод - S г = 40 мм2 ; d г = 12 мм. Исходные данные: Грунт каменистый, H0 = 5 м, lвоз = 15 км, lкаб = 60 км, n в = 6 шт, lв = 2,5 м, а в = 5 м, R е = 15 Ом. Расчет: Расчетный ток замыкания на землю: где Uл - линейное напряжение сети, кВ; lкаб - общая длина подключенных к сети кабельных линий, км; lвоз - общая длина подключенных к сети ЛЭП, км. Определение расчетного удельного сопротивления грунта: где rтабл. =700 Ом × м - измеренное удельное сопротивление грунта (из табл. 6.3 [2] для каменистого грунта); y=1,3 - климатический коэффициент, принятый по табл. 6.4 [2] для каменистого грунта. Определение необходимости искусственного заземлителя и вычисление его требуемого сопротивления. Сопротивление ЗУ Rз н выбирается из табл. 6.7 [2] в зависимости от U ЭУ и rрасч в месте сооружения ЗУ, а также режима нейтрали данной электросети: Rе > R з н , Þ искусственный заземлитель необходим. Его требуемое заземление: Определение длины горизонтальных электродов для разомкнутого контура ЗУ: где ав - расстояние между вертикальными электродами nв . Расчетное значение сопротивления вертикального электрода: Расчетное значение сопротивления горизонтального электрода по (формуле г) : Коэффициенты использования для вертикальных и горизонтальных электродов по данным табл. 6.9 [2] равны: hв = 0,73, hг = 0,48. Расчетное сопротивление группового заземлителя: R > R и , значит увеличиваем количество электродов Принимаем n = 25. l г = 125 м R г = 17,2 Ом По табл. 6.9 h в = 0,63, h г = 0,32 R = 15.84 R >Ru n в = 45 l г = 225 м Rг = 10,3 Ом По табл. 6.9 h в = 0,58, h г = 0,29 R = 10,8 Ом Rк = Rе × R/(Rе + R) Rм з R л = 15×10,8/(15+10,8) = 6,27 Ом 6,3 Ом Rе – естественное сопротивление, Ом; Rи – сопротивление искусственного заземлителя, Ом; Rв – сопротивление вертикального электрода, Ом; Rг – сопротивление горизонтального электрода, Ом; R – сопротивление группового заземлителя, Ом; Rк – общее сопротивление комбинированного ЗУ, Ом; h в , h г – коэффициент использования вертикального и горизонтального электродов; ав – расстояние между электродами, м; lв – длина электродов, м; nв – количество вертикальных электродов. Рис. 3.1. Вертикальный электрод Рис. 3.2. План комбинированного ЗУ Rи

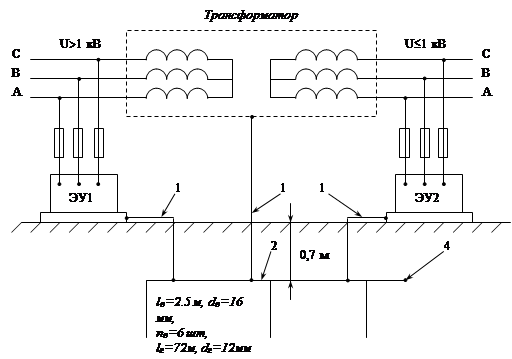

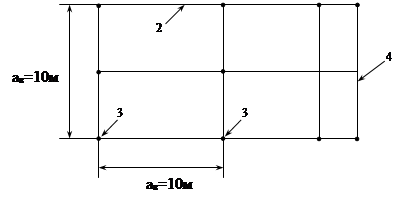

Рис. 3.3. Схема использования освещенного ЗУ в системе защитного ЭУ напряжением до и свыше 1 кВ 1 – заземляющий проводник; 2 – горизонтальный заземлитель; 3 – вертикальный заземлитель; 4 – естественный заземлитель (пруток) с Rе = 15 Ом; ЭУ1 – высоковольтная ЭУ; ЭУ2 – низковольтная ЭУ. Конструктивные решения: 1. присоединение корпусов электромашин, трансформаторов, аппаратов, светильников и т.п., металлических корпусов передвижных и переносных ЭУ и ЗУ при помощи заземляющего проводника сечением не менее 10 мм2 . 2. расположение ЗУ, как правило, в непосредственной близости от ЭУ. Оно должно из естественных и искусственных заземлителей. При этом в качестве естественных заземлителей следует использовать проложенные в земле водопроводные и другие металлические трубопроводы (за исключением трубопроводов горючих жидкостей, горючих или взрывчатых газов и смесей), обсадные трубы скважин, металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, и другие элементы. Для искусственных заземлителей следует применять только стальные заземлители. Список использованной литературы: 1. Бережной С.А., Романов В.В., Седов Ю.И. Безопасность жизнедеятельности. –Тверь: ТГТУ, 1996. 2. Инструкция по устройству молниезащиты зданий и сооружений РД 34.21.122 – 871 Минэнерго СССР. – М.: Энергоатомиздат, 1989. 3. Практикум по безопасности жизнедеятельности под ред. Бережного С.А. – Тверь: ТГТУ, 1997. |
